一、進入三維的環境設置

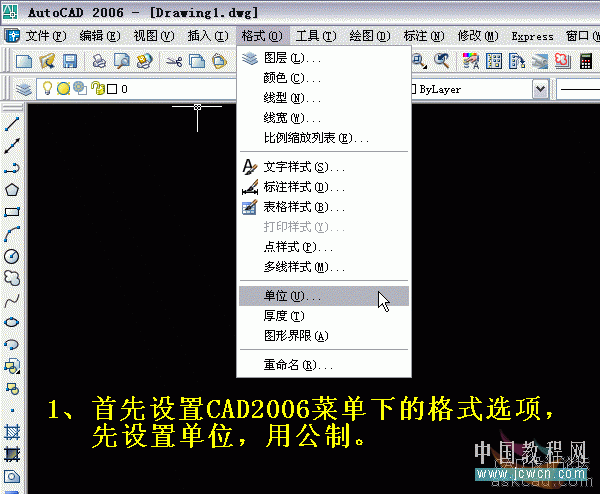

　　1、首先設置CAD2006菜單下的格式選項，先設置單位，用公制。

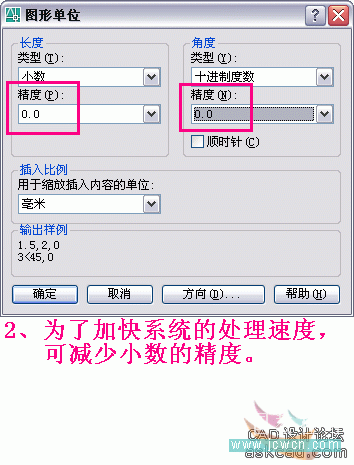

　　2、為了加快系統的處理速度，可減少小數的精度。
　　3、選個點樣式。

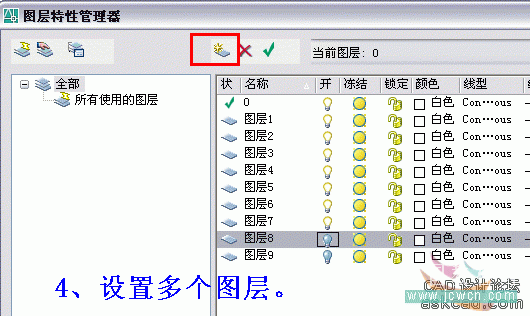

　　4、設置多個圖層。

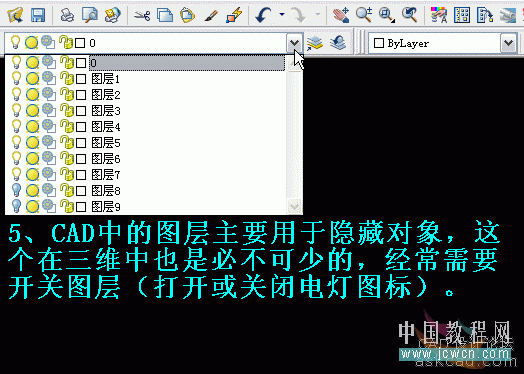

　　5、CAD中的圖層主要用于隱藏對象，這個在三維中也是必不可少的，經常需要開關圖層(打開或關閉電燈圖標)。

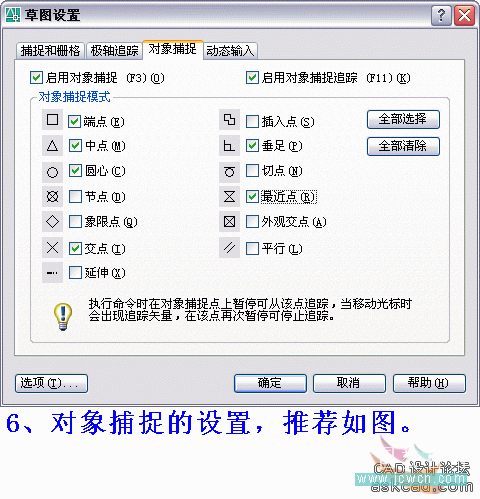

　　6、對象捕捉的設置，推薦如圖。

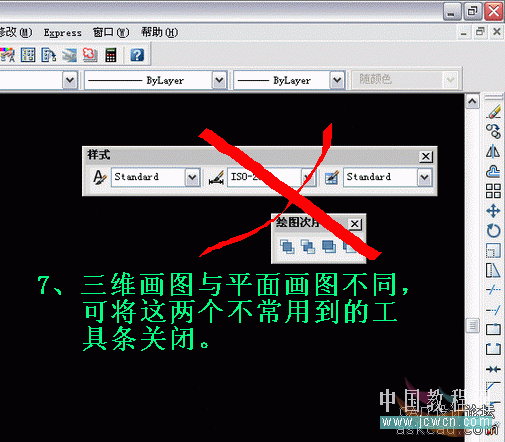

　　7、三維畫圖與平面畫圖不同，可將這兩個不常用到的工具條關閉。

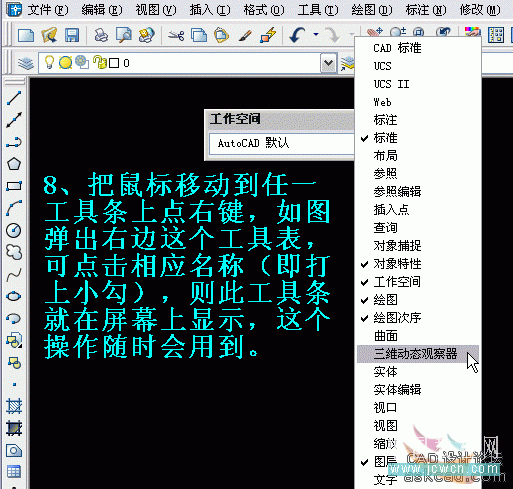

　　8、把鼠標移動到任一工具條上點右鍵，如圖彈出右邊這個工具表，可點擊相應名稱(即打上小勾)，則此工具條就在屏幕上顯示，這個操作隨時會用到。

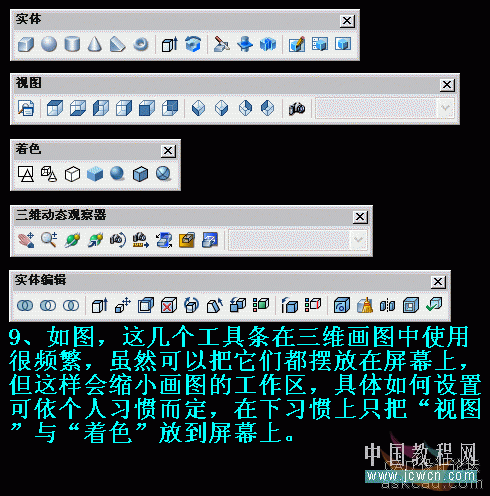

　　9、如圖，這幾個工具條在三維畫圖中使用很頻繁，雖然可以把它們都擺放在屏幕上，但這樣會縮小畫圖的工作區，具體如何設置可依個人習慣而定，在下習慣上只把“視圖”與“著色”放到屏幕上。

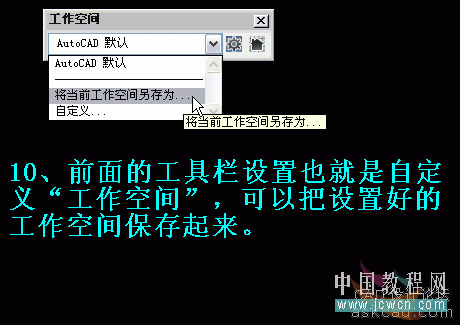

　　10、前面的工具欄設置也就是自定“工作空間”，可以把設置好的工作空間保存起來。

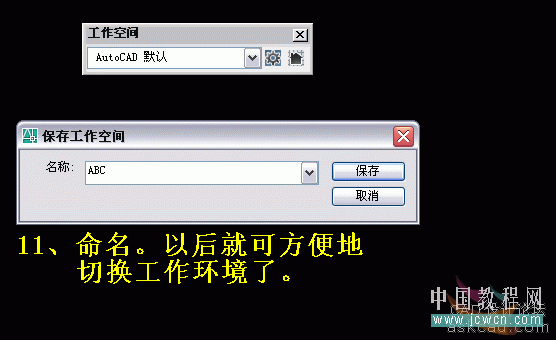

　　11、命名。以后就可方便地切換工作環境了。

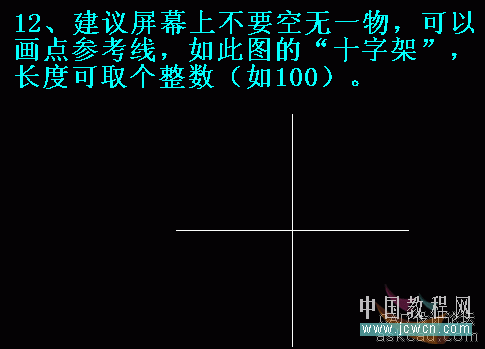

　　12、建議屏幕上不要空無一物，可以畫點參考線，如此圖的“十字架”，長度可取個整數(如100)。

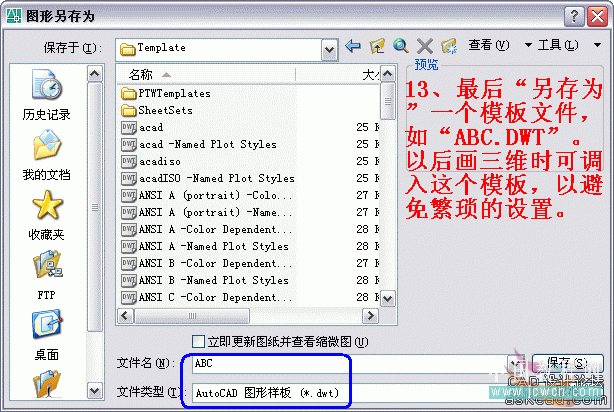

　　13、最后“另存為”一個模板文件，如“ABC.DWT”。以后畫三維時可調入這個模板，以避免繁瑣的設置。

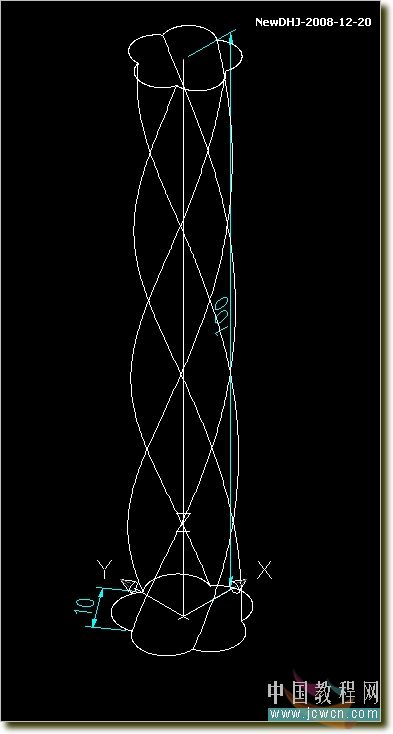

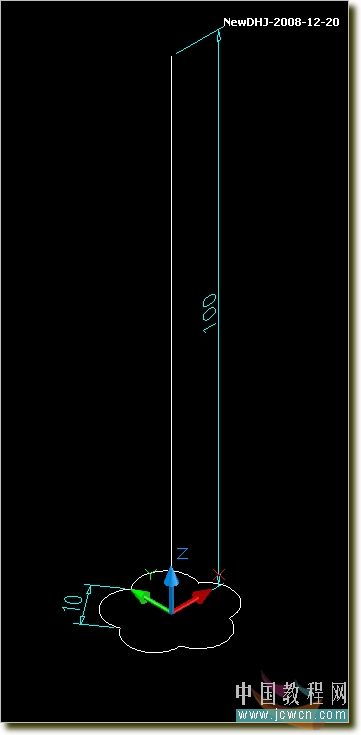

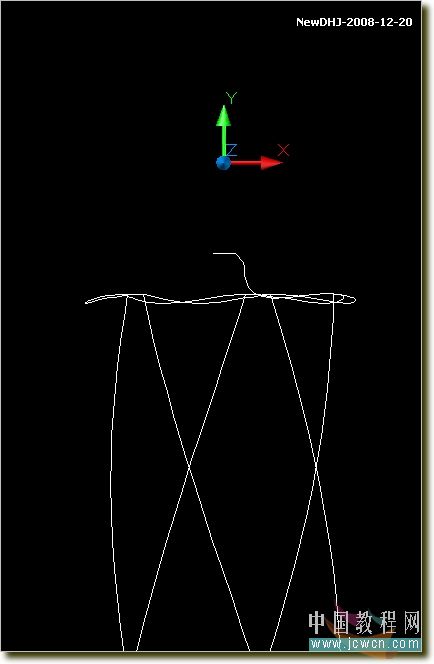

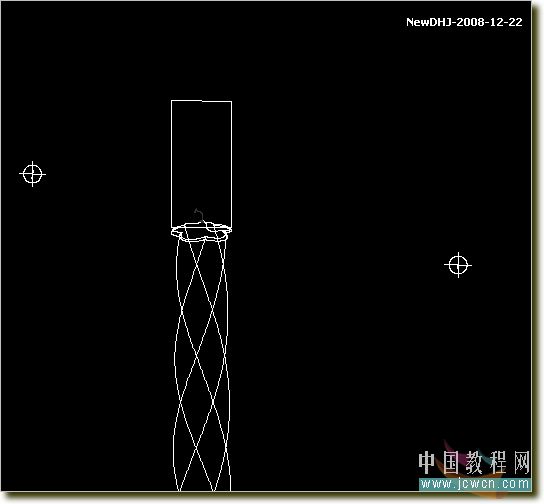

　　2、掃掠——t=270、s=0.8 蠟燭形狀出來了
　　3、畫個蠟燭頭截面

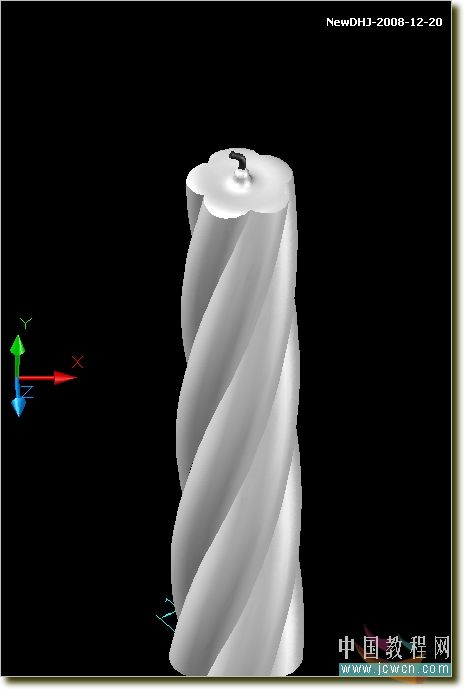

　　4、旋轉成實體，調整一下位置于蠟燭差集
　　5、再畫根蠟燭芯

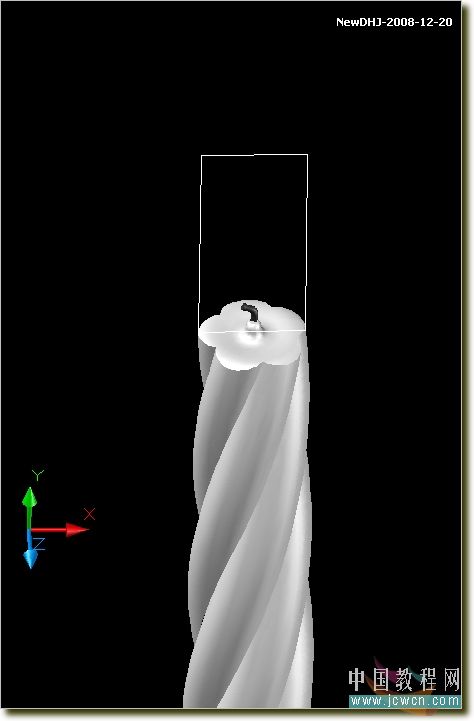

　　6、在蠟燭芯后花一矩形做成面域，準備渲染成火苗光
　　下面用PS做一個蒙版和找些圖片

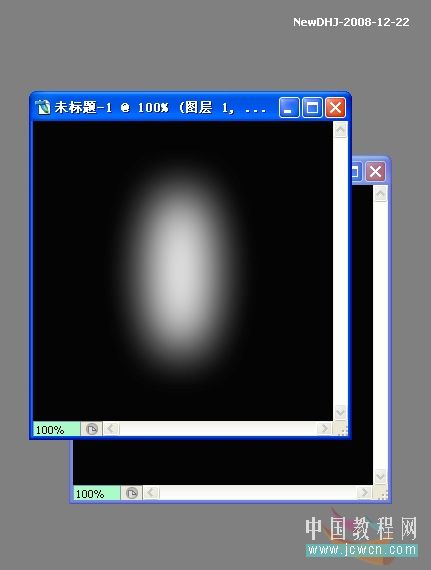

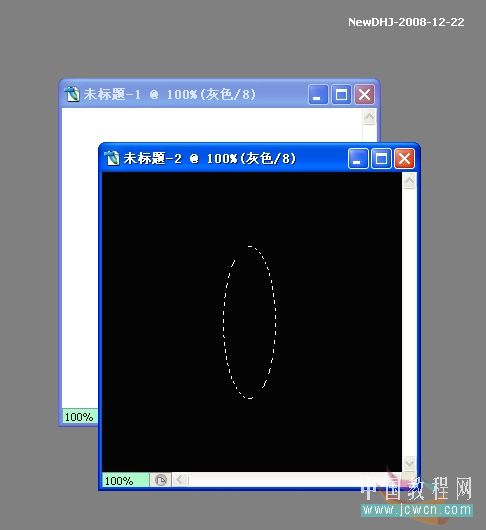

　　7、新建一黑一白兩個300x300圖片，在黑圖上用選框工具畫個橢圓

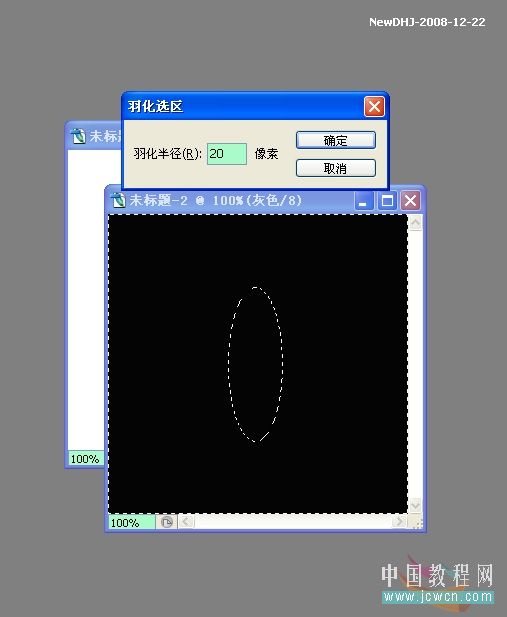

　　8、選擇——反選——羽化20——確定
　　9、編輯——拷貝。接活白圖，編輯——粘貼。另存為蒙板.jpg圖片
　　11、找一燭光圖片
　　12、截一張有紅黑漸變的圖做蠟燭芯貼圖
　　回到ACAD

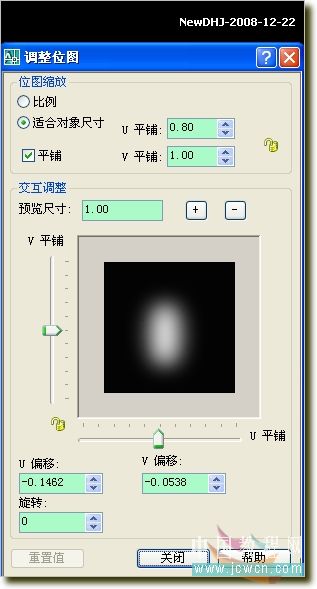

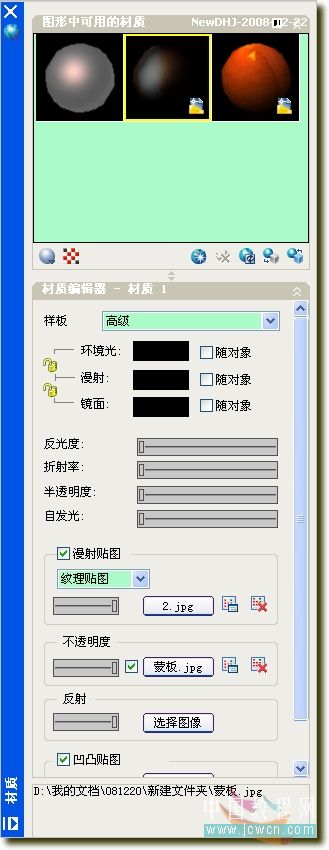

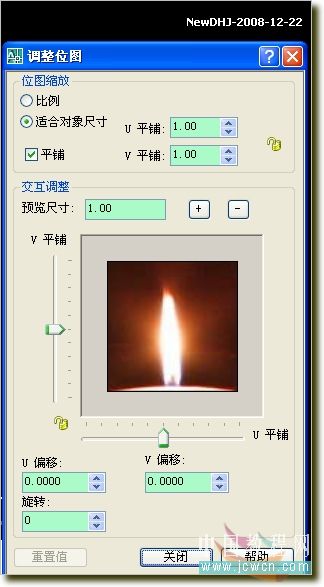

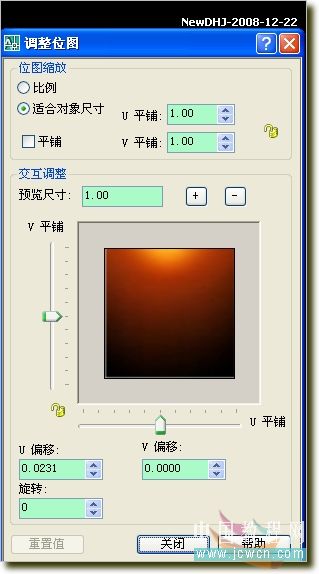

　　13、新建一材質。紋理帖圖選燭光圖片，不透明度選蒙板.jpg圖片。具體參考圖片。將材質運用到火苗光的矩形面域上
　　14、燈芯的設置
　　15、加兩個點光源
　　16、可以渲染了
　　17、蠟燭染上顏色
　　18、加上背景

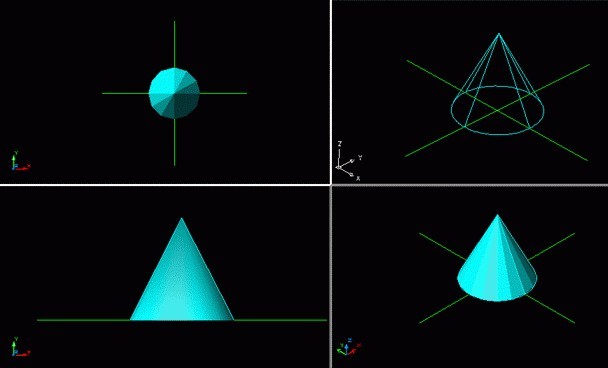

　　14、定義工作環境，因人而異，比如也可仿照其它三維軟件一樣把屏幕一分為四[即4個視口]。
　　15、如圖所示，缺點是屏幕顯示較小。
　　16、通常而言，用一個視口也很方便操作，本系列中主要是用單視口畫圖。
