CorelDRAW X4怎么繪制深圳地鐵線路圖?

CorelDRAW 為設計師常用的平面設計軟件,它的繪圖功能也非常強大,用它來繪制線路圖也是非常方便的,今天我們和大家分享的是CorelDRAW X4 繪制深圳地鐵線路圖,繪制一張矢量的高清地鐵線路圖。

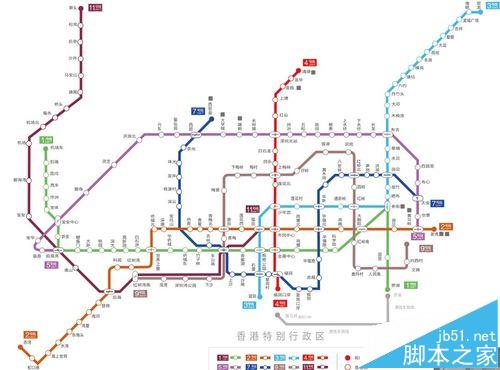

1、我們先在網上查看與搜索關于“深圳地鐵最新線路圖”,由于網上的多為像素與尺寸比較小的JPG圖片,如果想打印大尺寸的畫面,那么會不清晰,因此,我們使用CorelDRAW X4進行重新的繪制,這樣便可以繪制出一張矢量的“深圳地鐵最新線路圖”了,可以設置相關輸出尺寸進行打印輸出了。如下圖:

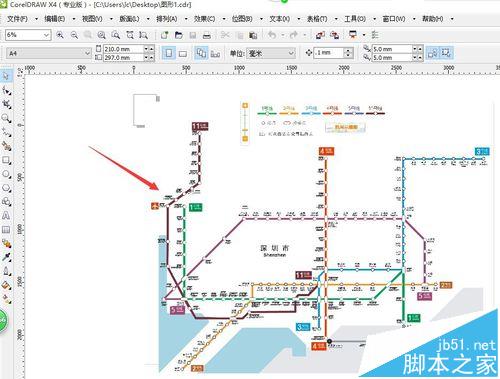

2、打開CorelDRAW X4,將提前準備好的JPG地鐵最新線路圖導入到CorelDRAW工作臺上,如下圖:

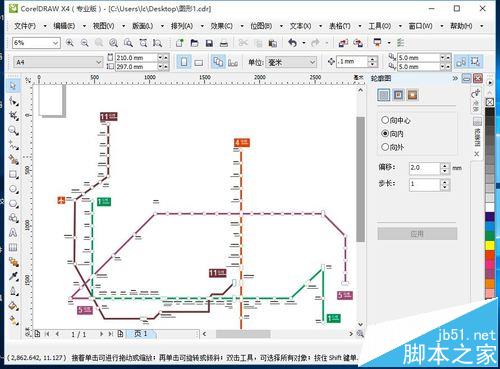

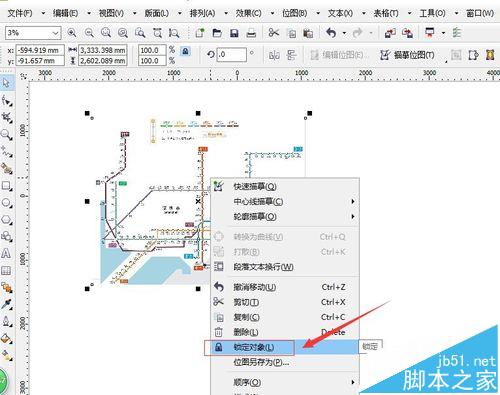

3、在導入的JPG地鐵最新線路圖素材上,鼠標點擊右鍵,對圖層進行鎖定,這樣為了方便在上面進行繪制線路,避免繪制過程中誤拖動圖層,發生位置的問題。

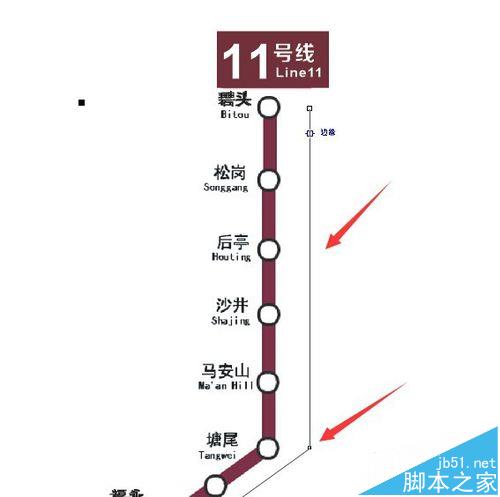

4、在CorelDRAW X4左側工具欄上“手繪”工具下的小三角,彈出下拉菜單選項,選擇“貝塞爾”工具,在工作臺上,對照線路進行繪制線條,如下圖:

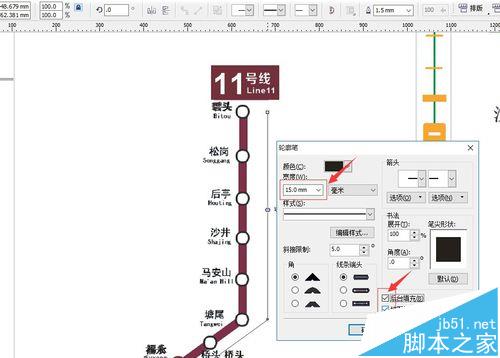

5、選擇剛繪制的線條,按F12鍵,彈出“輪廓筆”菜單,設置適當?shù)膶挾?,如我們設置為15mm,這個寬度可以根據需要設;勾選下面的“后臺填充”與“按圖像比例顯示”,并選擇好顏色。

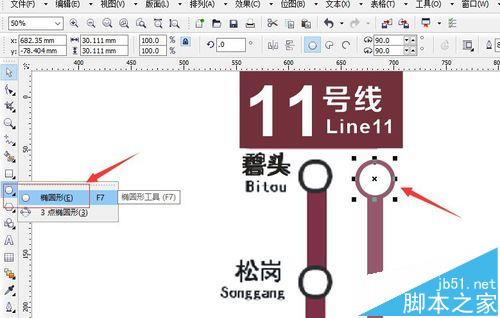

6、在工具欄選擇“橢圓形”工具,按住shift鍵進行圓形繪制,對照素材圖型大小進行繪制,在顏色選擇欄里右鍵點擊顏色變更圓形的邊框顏色,填充圓形中間為白色,同時完成后按F12如上操作,設置圓形邊框線條的大小。(例如設置寬度為8mm,并勾選下面的“后臺填充”與“按圖像比例顯示”),然后復制多個圓形圖,對照線路上進行排列。

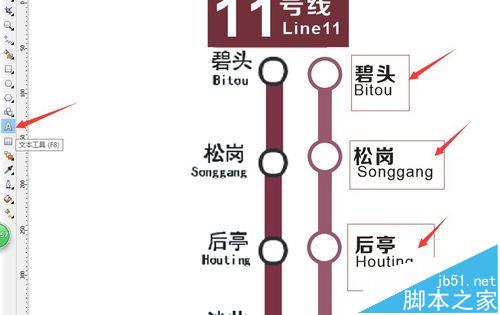

7、對照圖片素材,在工具欄上選擇“文本”工具,輸入站點名稱與英文名稱,如下圖:

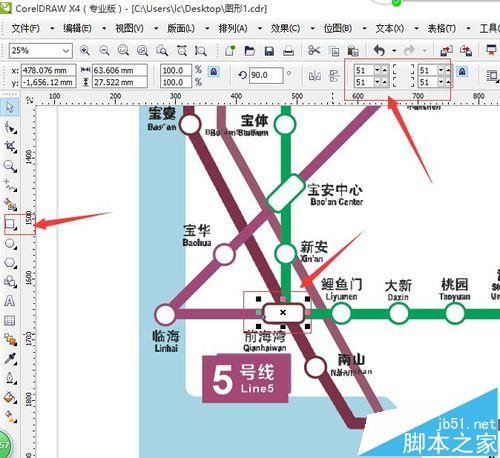

8、根據上述的步驟,進行對照繪制,沿著線路進行不同的顏色線條繪制,并輸站點名稱的中英文。對于線路上的交接點繪制,選擇矩形工具,繪制出一個長方形,并按F12,設置邊框大小與顏色,方法參數上述步驟。然后,選擇“選擇”工具,將矩形四角拖動,變成圓角。如下圖。

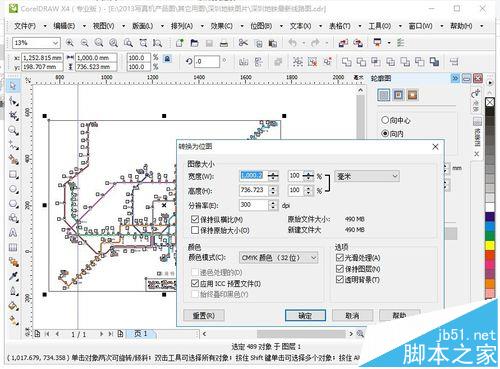

9、細心繪制線條線路,并調整好,繪制完成后,由于是CDR繪制的矢量圖,這樣導出JPG格式圖片后,就可以自行設置導出的尺寸了。如下圖:
10、一張漂亮的深圳地鐵最新線路圖繪制完成。
注意事項:
在繪制線條過程中可以分別對線條進行鎖定,避免移動到位置。繪制完成后再取消鎖定即可。
