CorelDRAW(CDR)設計制作木紋紋理立體字實例教程

發布時間：2013-05-22 17:56:20 作者：佚名

本章將教大家用CorelDRAW繪圖軟件繪制木紋紋理立體字效果圖，畫面中將字母圖形與木紋紋理進行疊加，模擬木板釘在一起的效果，結合活潑的字體形式，以及明快的畫面色調，描繪了一幅充滿卡通風格的畫面效

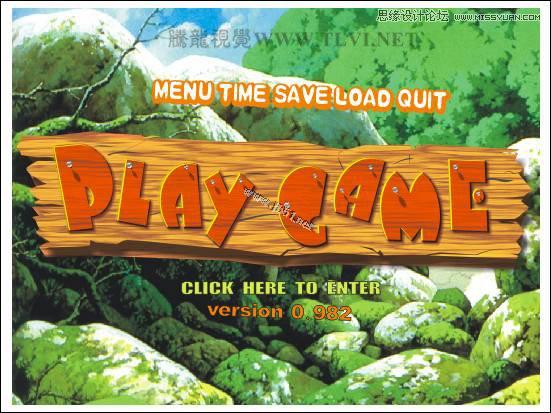

本節將學習制作木紋紋理字效。畫面中將字母圖形與木紋紋理進行疊加，模擬木板釘在一起的效果，結合活潑的字體形式，以及明快的畫面色調，描繪了一幅充滿卡通風格的畫面效果，如圖6-133所示，為本實例的完成效果。

圖6-133 本實例完成效果

6.6.1 技術提示

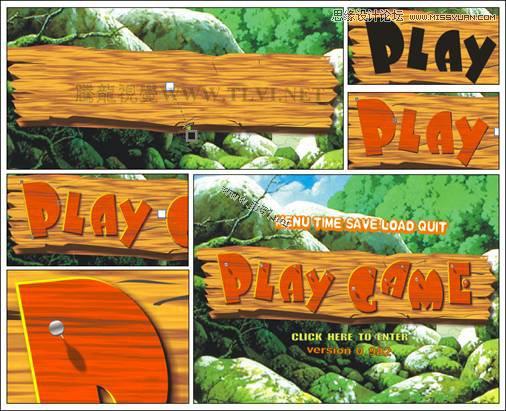

在實例制作中，首先對文字的外形進行調整，然后結合填充工具來設置文字的紋理效果。接著再為文字圖形設置陰影、制作高光，進行相應的修飾操作。如圖6-134所示，為本實例的制作流程。

圖6-134 本實例制作流程

6.6.2 制作步驟：制作木板標牌

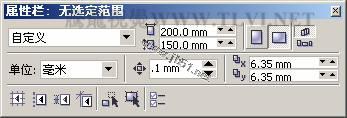

(1)啟動CorelDRAW，創建一個新文檔，參照?qǐng)D6-135所示設置屬性欄中的參數，對文檔的大小進行更改。

圖6-135 設置屬性欄

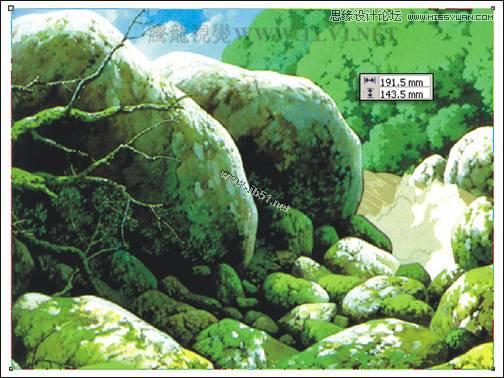

(2)執行“文件”→“導入”命令，導入本書附帶光盤\Chapter-06\“背景.jpg”文件，并調整圖像的位置，如圖6-136所示。

圖6-136 導入素材圖片

(3)選擇工具箱中的“貝塞爾”工具，在頁面中繪制曲線圖形，然后在填充展開工具欄中單擊“紋理填充對話框”按鈕，打開“底紋填充”對話框，參照?qǐng)D6-137所示設置對話框，為圖形填充紋理效果。然后使用“交互式填充”工具，調整控制柄，對紋理效果進行調整，接著再將圖形的輪廓色設置為無。

提示：通過對圖形紋理填充，使該圖形產生木質的效果。

圖6-137 設置底紋填充

(4)將填充紋理的圖形再制，然后調整再制圖形的位置，使用“形狀”工具，對再制圖形的形狀進行調整，接著再對紋理顏色和位置進行調整，如圖6-138所示。

圖6-138 復制并調整圖形

(5)使用工具箱中的“交互式陰影”工具，為圖形添加陰影效果，如圖6-139所示。

提示：通過對圖形添加陰影效果，使該圖形產生立體的效果。

圖6-139 添加陰影效果

(6)使用“貝塞爾”工具，參照?qǐng)D6-140所示繪制裂縫圖形，然后將其填充為80%黑，輪廓色設置為無。

圖6-140 繪制裂縫圖形

6.6.3 制作步驟：制作木紋字體

(1)使用“文本”工具，在頁面中創建文字，接著按下鍵，將文字轉換為曲線，并對其進行調整，如圖6-141所示。

圖6-141 創建并調整文字

(2)接下來為調整好的文字曲線填充紋理效果，然后再使用“交互式填充”工具，對紋理的大小和比例進行調整，如圖6-142所示。

圖6-142 為文字填充紋理

(3)使用“交互式陰影”工具，再為文字曲線添加陰影效果，如圖6-143所示。

圖6-143 設置陰影

(4)將文字曲線(不包含陰影)再制兩個，然后將底層的圖形填充為黃色，上層的圖形填充為任意顏色，接著配合方向鍵，將上層的圖形向右下側稍微移動，如圖6-144所示。

圖6-144 再制并調整圖形

(5)使用“挑選”工具，選擇調整后的兩個曲線圖形，然后單擊屬性欄中的“后減前”按鈕，對圖形進行修剪，制作出文字的高光效果，如圖6-145所示。

圖6-145 制作文字高光圖形

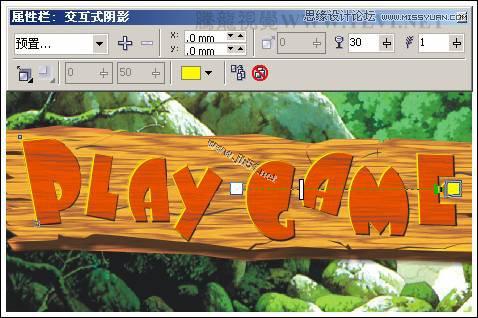

(6)接著使用“交互式陰影”工具，再為高光圖形添加黃色陰影效果，如圖6-146所示。

提示：通過對高光圖形添加陰影效果，使高不光圖形產生模糊的效果。

圖6-146 添加陰影效果

(7)使用“挑選”工具，將文字曲線圖形和高光圖形選中，按下鍵，將其群組，然后再參照?qǐng)D6-147所示為群組后的圖形添加陰影效果。

圖6-147 為群組對象添加陰影效果

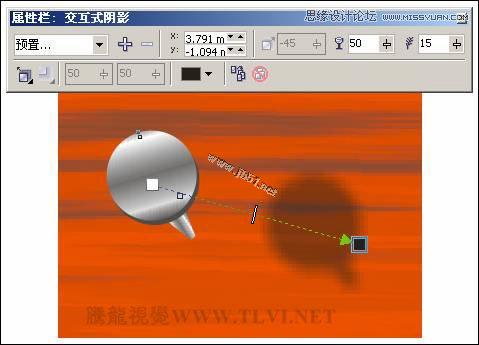

(8)接下來制作鐵釘圖形，選擇工具箱中的“橢圓”工具，配合鍵在頁面中繪制一個正圓形，然后將其填充為80%黑色，輪廓色設置為無。接著將其再制，并調整再制圖形的位置，參照?qǐng)D6-148所示為再制圖形填充漸變色。
