CorelDraw(CDR)設計繪制超真實的有質感的手表實例教程

你將正要創建的最終作品
在這個教程中,我們將學會使用CorelDraw怎樣創建一個鋼制手表。在這個教程使用的基本技巧是x、y坐標位置,對于獲得對稱結果x、y坐標位置非常重要,我們也將使用一些漸變創建鋼化效果,我們將用簡單的技巧完成很棒的結果。
步驟1

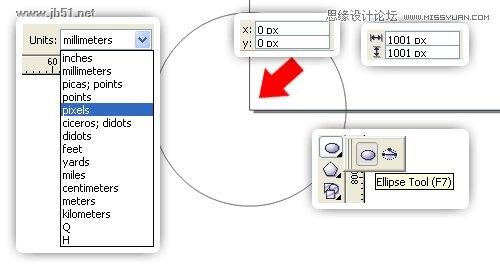

在工具欄打開一個新文檔,改變單位為像素,使用橢圓工具(F7)創建一個10001像素的圓,定x、y坐標位置在(0,0)。

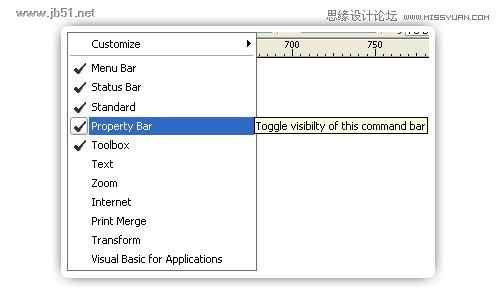

確保所有工具工具欄已經被選中。

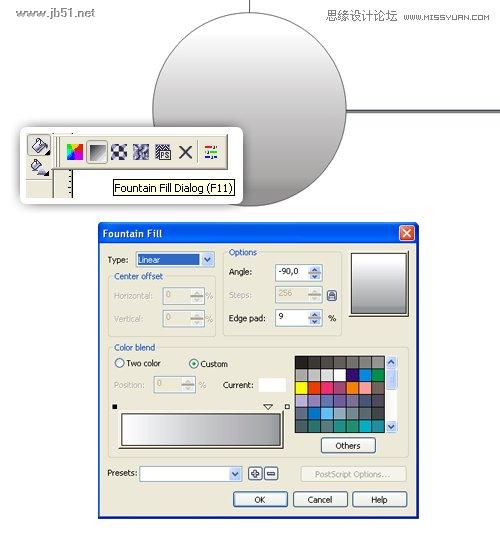

使用彈出填充對話框(F11)用一個線性漸變填充這個圓,改變這個角度為-90°,和邊界為9%,然后,在漸變條上添加一個滑塊,設置這顏色和位置,開始點為白色,增加的滑塊為30%的黑,放置在92%,最后的點用40%的黑。
步驟2

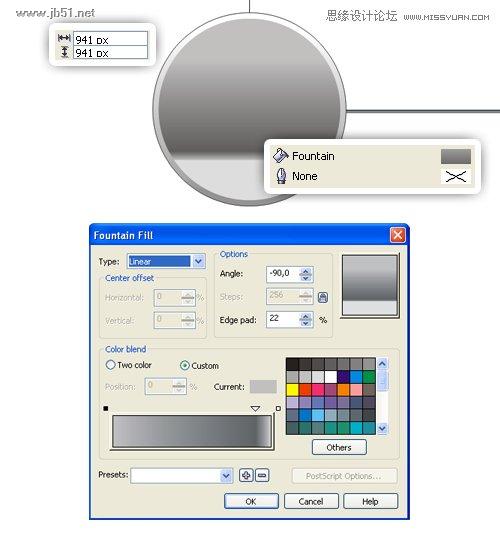

使用挎貝粘貼復制這個圓,我建議你不要使用Ctrl+D(復制操作),這是因為我們需要對像位置依然在0,0,改變這個圓為941像素,清除輪廓線顏色,現在使用這個彈出填充對話框(F11)用一個線性漸變填充這個對象,改變邊界為22%,在漸變條上添加一個滑塊,現在設置它的顏色和位置,開始點用20%的黑,添加的滑塊為70%的黑,位置在90%,和最后點為10%的黑。
步驟3

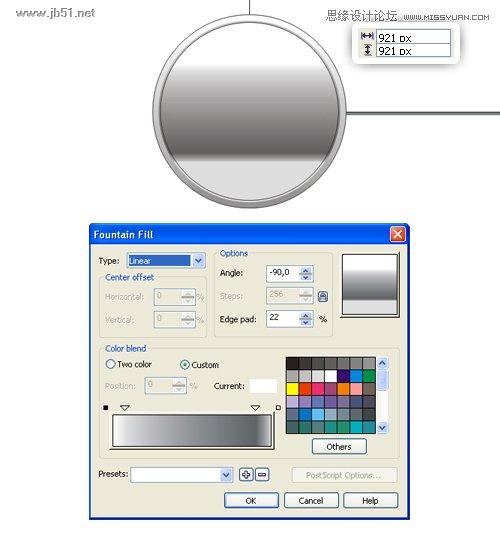

復制這個外框圓,改變尺寸為921像素,然后使用彈出填充對話框(F11)用一個線性漸變填充,改變邊界為22%,在漸變條上添加兩個滑塊,設置顏色和位置,開始的點用白色,第一個滑塊用10%的黑,第二個滑塊用70%的黑,放置在90%,并且最后點為10%的黑。
步驟4

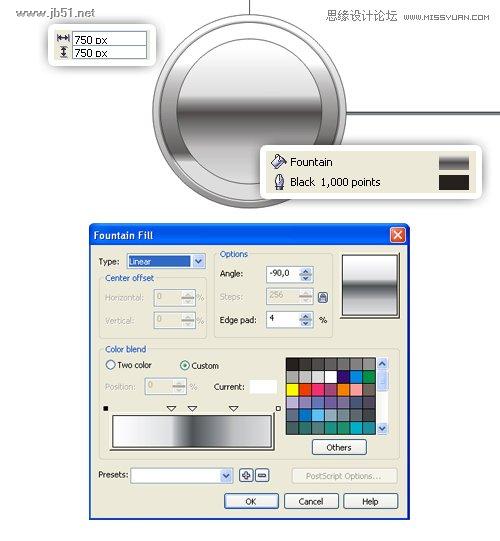

再次復制這個外部的圓,改變尺寸為750像素,然后使用彈出填充對話框(F11)用一個線性漸變填充它,改變邊界為4%,然后添加三個滑塊,設置顏色和位置,起點用白色,第一個滑塊用10%的黑,位置37%,第二個滑塊用80%的黑,位置50%,第三個滑塊用20%的黑,位置在76%,最后點用10%的黑。打開輪廓線顏色并改變它的寬度為1pt(點),并用一個黑色填充它。
步驟5

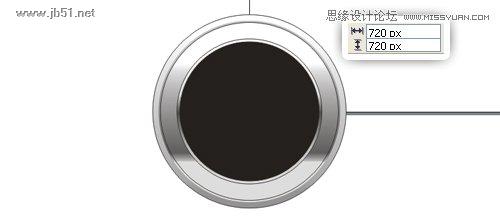

復制這最(近)后一個圓,改變尺寸為720像素,并用一個黑色填充它。
步驟6
復制這最后一個圓,改變尺寸為700像素,并再次用一個白色替換輪廓線顏色。
步驟7

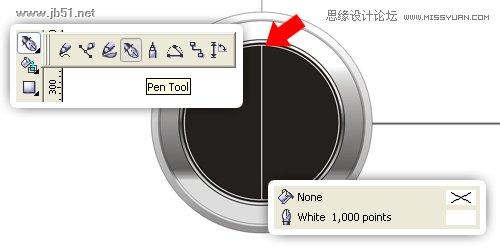

使用輪廓筆(鋼筆)工具在圓的中間繪制一條垂直線,然后改變這個輪廓線為1pt(點),并用一個白色填充它。
復制這條線,然后旋轉為6°。
反復地重復操作它,但是現在旋轉每一條線為 12°, 18°, 24°, 30°, 36°, 42°, 48°, 54°, 60°, 66°, 72°, 78°, 84°, 和 90°,這個結果看起來應該像如下顯示的樣子。
步驟8

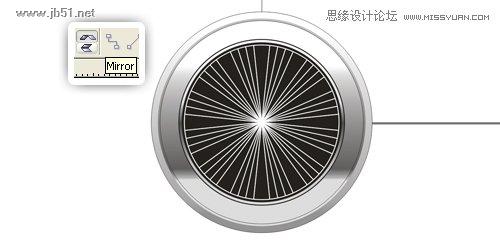

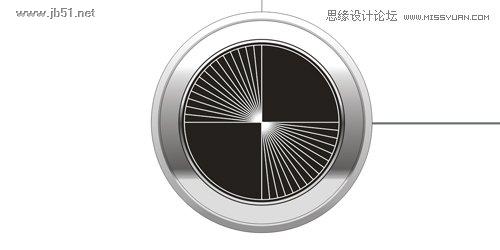

選擇所有的線,然后復制它們,通過點擊鏡像水平翻轉,刪除0°, 30°, 60°, 90°, 120°, and 150°的線。
步驟9

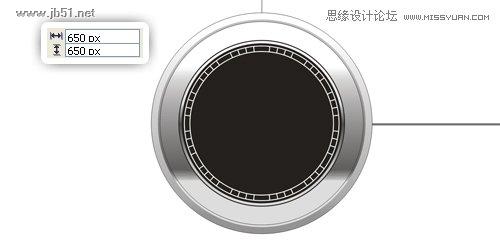

復制這最近(后)的圓,并且改變尺寸為650像素。
步驟10

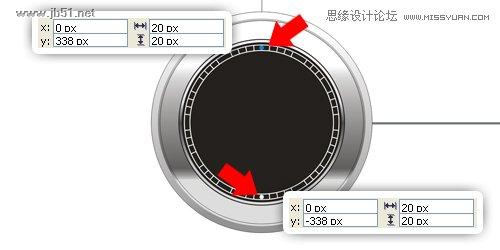

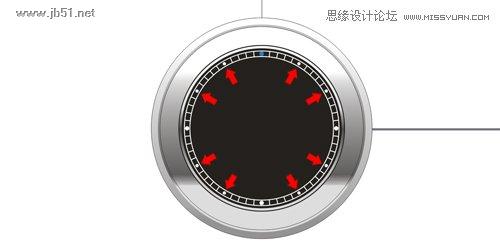

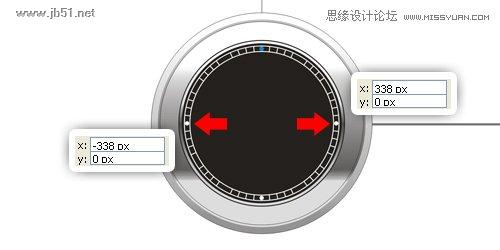

創建一個20像素的圓,放置坐標位置在 0, 338,用青色填充,然后移除這個輪廓線顏色,復制這個圓,放置于坐標位置在 0, -338,使用白色填充。
現在選擇它們兩個,然后旋轉到90°,改變青色圓為一個白顏色。
再次復制,旋轉到30°,然后改變尺寸為15像素。
同樣這樣做,現在旋轉到60°, 120°, 和 150°。
步驟11

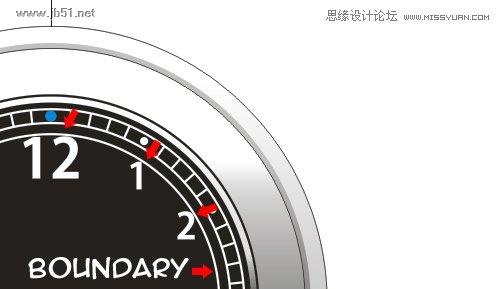

現在讓我們放置這數字,為了獲得一個對稱的結果,復制這個最后(近)的圓,改變尺寸為610像素,使用這個圓作為邊界線并輸入你的數字,除了數字“3”輸入這數字“1-12”,我使用Kozuka Gothic Pro B為我的字體,你可以使用你喜歡的字體,為數字“12”、“6”和數字“9”,字體大小為24,其它為16。

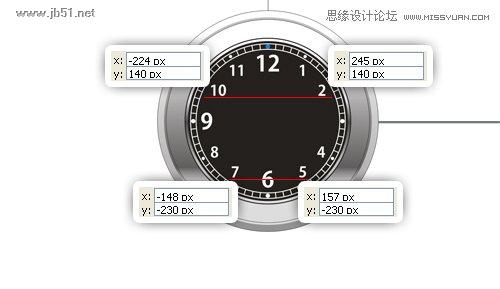

由于每一個數字有一個不同的寬度,僅僅是這同一高度,讓我們?yōu)槊恳粋€數字設置y坐標位置,這樣相對的數字將有同一個值,看到如下的圖片,數字“10”和“2”具有相同的y坐標位置,即140px。另外,數字“7”和數字“5”,這y坐標位置在 -230像素,刪除這邊界圓。
步驟12

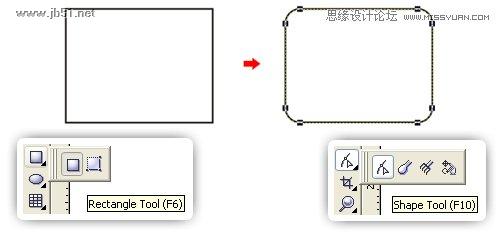

在這個空的區域,用矩形工具(F6)創建一個80像素的矩形,使用圖形工具(F10)繪制一個圓角矩形。

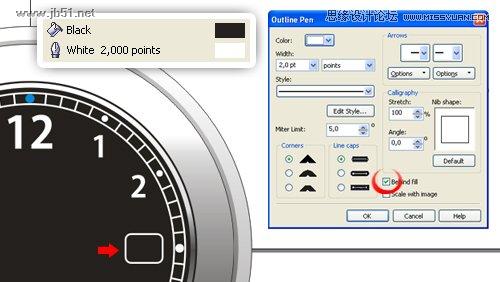

將圓角矩形放置于數字3的位置,然后用一個黑色填充,通過雙擊輪廓線顏色打開輪廓筆對話框并設置寬度為2pt(點),和后臺填充選項被選中,然后用一個白色填充它。
步驟13

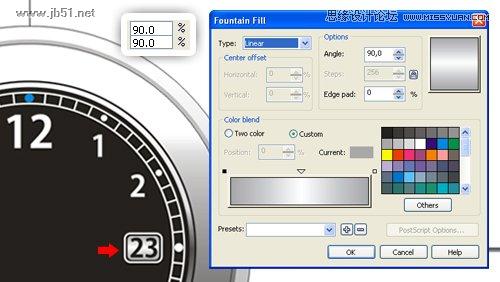

復制這個圓角矩形并縮放為90%,移除輪廓線顏色,然后使用彈出式填充對話框(F11)的線性漸變填充它,改變角度為90°,然后在漸變條上添加一個滑塊,設置它的顏色 和位置,起始點為30%的黑,添加的滑塊用白色;位置在51%,最后點為30%的黑色,接著在中間輸入數字,我們是用數字完成了。
步驟14

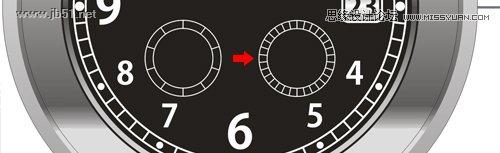

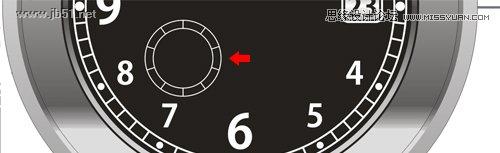

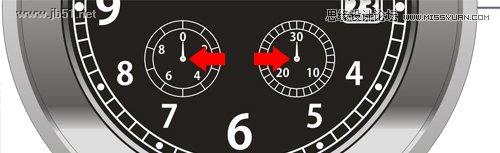

讓我們制作這有長短針的秒表,復制這兩個最近(后)的圓并排列在at 0°, 36°, 72°, 108°, 和 144° (你需要再次繪制0°的線,因為先前刪除了),按住Shift鍵逐個單擊對象,使用挎貝粘貼,選擇所有它們,然后調整大小為160像素并改變輪廓線寬為0.5pt(點),調整內部圓為126像素,將它放置在如下被顯示的位置。
步驟15
用線在0°, 12°, 24°, 36°, 48°, 60°, 72°, 84°, 96°, 108°, 120°, 132°, 144°, 156°, 和 168°同樣這樣做??偸怯浿褂脁,y坐標位置獲得對稱結果,把它放置在像如下圖片中的一個位置。
步驟16
現在讓我們在空白區域制作這跑表的柄,使用矩形工具(F6)創建一個矩形,現在右鍵單擊這個對象,選擇轉換為曲線(Ctrl+Q),使用圖形工具(F10)改變這個形狀,創建一個圓,將其放置在正如顯示的在矩形的下面,焊接兩個對象,選擇它們,然后在工具欄點擊焊接,添加一個小黑圓。
將它放在秒表(跑表)的中間,調整它使其適應這個秒表圓,然后,輸入數字。
步驟17

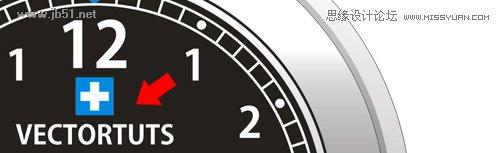

在數字12的下面創建標志“Vertortuts”,這很容易,我知道你只要看著它就可以創建這個標識,打上“VECTORTUTS”這個標識,但是如果你有偏愛,可以在這使用你自己的標識。
步驟18

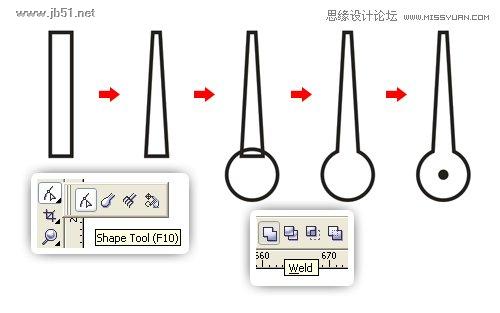

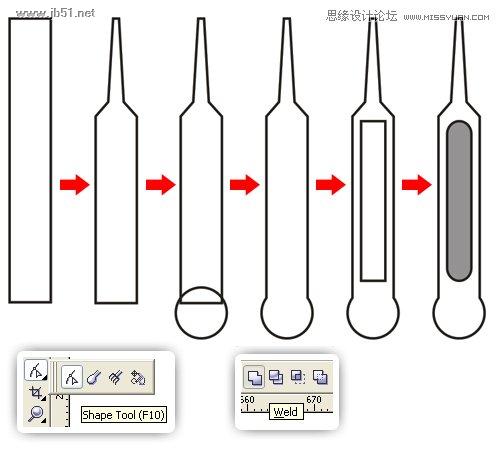

讓我們繪制時針,在空白區域,使用矩形工具(F6)創建一個矩形,然后右鍵單擊這個對象,選擇轉曲(Ctrl+Q),使用圖形工具(F10)改變這個形狀。
創建一個圓,并將其放置在正如顯示的矩形下面,將焊接這兩個對象,選擇它們,然后點擊工具欄中的焊接,在中間添加一個矩形,使用圖形工具(F10)創建這個圓角矩形,然后用一個40%的黑色填充它,群組(Ctrl+G)它們全部。

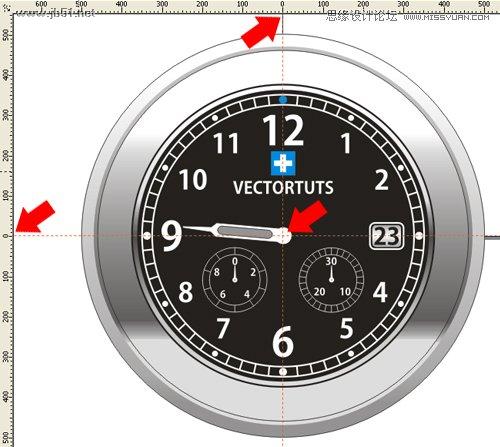

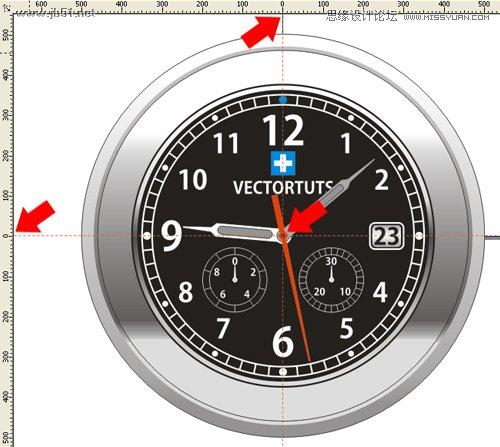

把它放在表的中間,旋轉 85°,使用輔助線幫助你安排這個對象位置。
步驟19

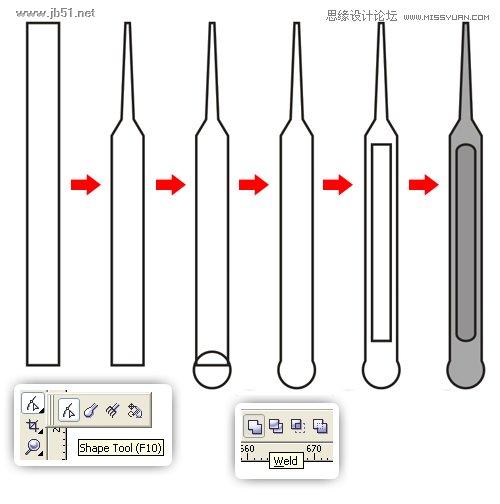

繪制分針,看一下步驟18,現在使它比這個時針柄簡化并加長些,用一個30%的黑色填充它。
把它放置在表的中間,旋轉310°,使用輔助線幫你安排這個對象位置。
步驟20

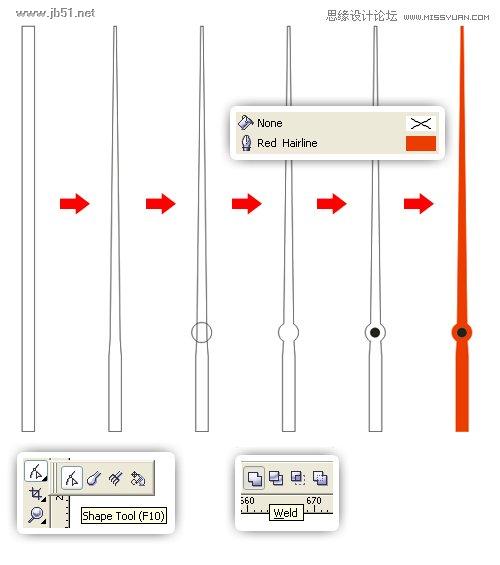

最后,繪制這第二個手柄,在空白區域,使用矩形工具(F6)創建一個矩形,然后右鍵單擊這個對象,選擇轉換為曲線(Ctrl+Q),使用圖形工具(F10)改變這個形狀。
創建一個圓,并將它放置在正如顯示的矩形下面,將要焊接這兩個對象,然后點擊工具欄中的焊接,用一個紅色填充它,也用一個紅色改變外框線,現在添加一個小黑圓。
把它放置在表的中間,旋轉192°,使用輔助線幫你安排這個對象位置。
步驟21

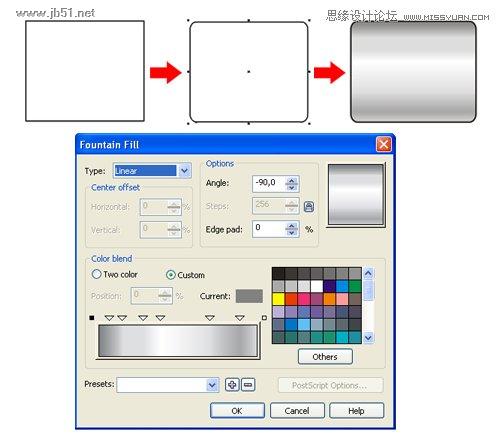

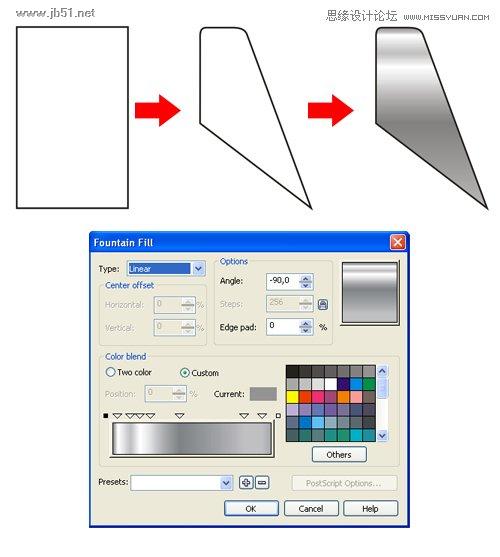

現在讓我們制作手表鋼帶,使用矩形工具(F6)創建一個179像素×291像素矩形,然后右鍵單擊這個對象,選擇轉換為曲線(Ctrl+Q),使用圖形工具(F10)改變這個形狀,形狀正如顯示的矩形,用彈出式填充對話框(F11)的一個線性漸變填充,改變角度為-90°。
在漸變條上添加七個滑塊,設置顏色和位置,起始點用40%的黑,第一個滑塊用白色,位置3%,第二個滑塊用20%的黑;位置在11%,第三個滑塊用白色;位置在17%,第四個滑塊用20%的黑;位置在24%,第五個滑塊用50%的黑;位置在42%,第六個滑塊用60%的黑;位置在83%,第七個滑塊在20%;位置在94%,最后一點用30%的黑。

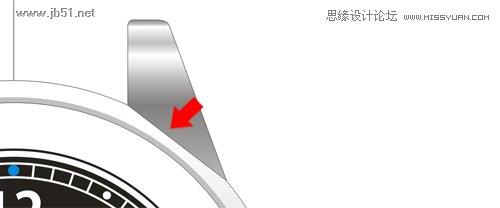

將它放置在表的頂部。

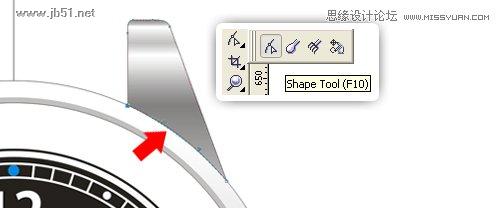

使用形狀工具(F10)安置它。
步驟22
復制三次并將其放置在顯示的位置,第一個,使用鏡像水平翻轉,放置坐標位置 -296, 465,第二個,使用鏡像垂直翻轉,放置的坐標位置296, -465,最后一個,使用鏡像垂直和水平翻轉,放置坐標位置 -296, -465。
步驟23

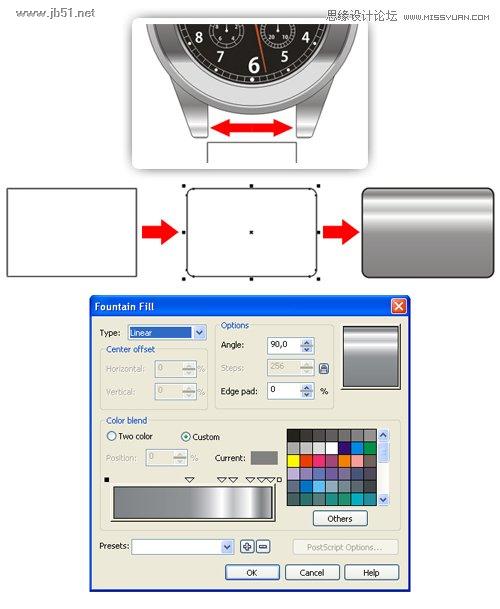

使用矩形工具(F6)創建一個411像素×279像素的矩形,確保寬適合最后一個對象(見下圖),使用圖形工具(F10)繪制一個圓角矩形,用彈出式填充對話框(F11)的一個線性漸變填充它,改變角度為90°。
添加六個漸變滑塊,設置顏色和位置,起始點用50%的黑色,第一個滑塊用40%的黑色;位置在48%,第二個滑塊用白色;位置在68%,第三個滑塊用20%的黑;位置在75%,第四個滑塊用白色;位置在86%,第五個滑塊用50%的黑;位置在93%,第六個滑塊用60%的黑,位置在99%,最后點用80%的黑色。
步驟24
復制這個圓角矩形,修改線性漸變,改變角度為-90°,在漸變條上添加七個滑塊,設置顏色和位置,起始點用40%的黑色,第一個滑塊用20%的黑;位置在12%,第二個滑塊用10%的黑;位置在23%,第三個滑塊用白色;位置在43%,第四個滑塊用10%的黑,位置在68%,第五個滑塊用20%的黑;位置在79%,第六個滑塊用30%的黑;位置在93%,第七個滑塊用50%的黑,位置在99%,最后點用50%的黑。
步驟25

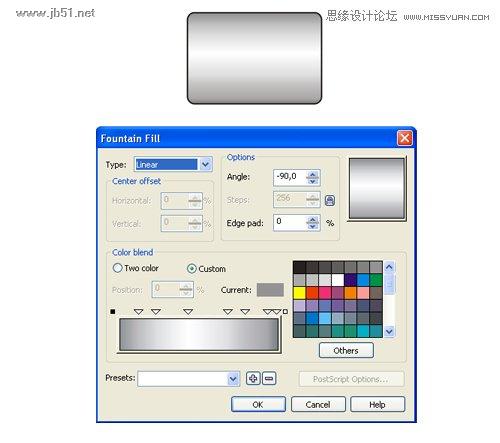

使用矩形工具(F6)創建一個202(px)像素×162像素的矩形,但是現在以先前的小了約50%,使用圖形工具(F10)繪制一個圓角矩形,使用彈出式填充對話框(F11)用一個線性漸變填充它,改變角度為 -90°。
在漸變條上添加六個滑塊,設置顏色和位置,起始點用50%的黑,第一個滑塊用30%的黑;位置7%,第二個滑塊用10%的黑;位置15%第三個滑塊用10%的黑,位置28%,第四個滑塊用白色;位置39%,第五個滑塊用10%的黑;位置70%,第六個滑塊用30%的黑;位置89%,最后點用10%的黑色。
步驟26

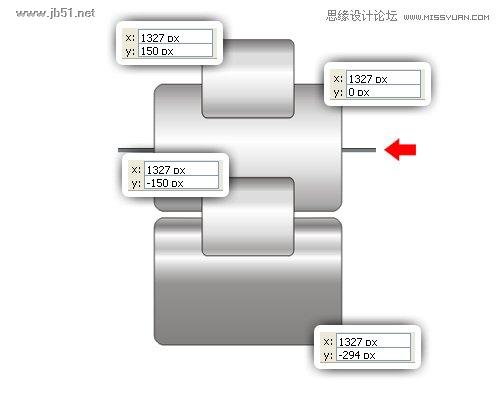

如下顯示安排位置,記著使用x,y坐標位置以得到對稱的結果,讓大的圓角矩形到頁面底部(Ctrl+End)。

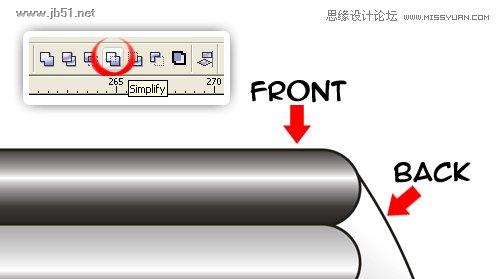

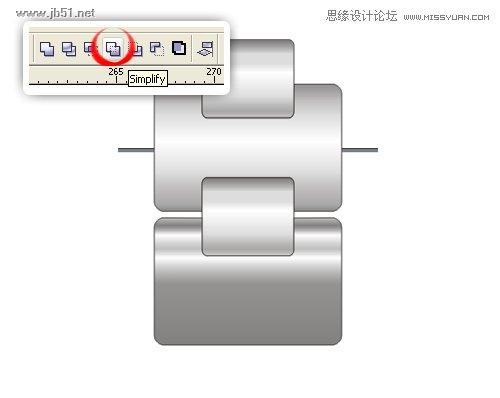

選擇它們全部,在工具欄使用簡化(裁切)命令,這個小的圓角矩形將減去大的。

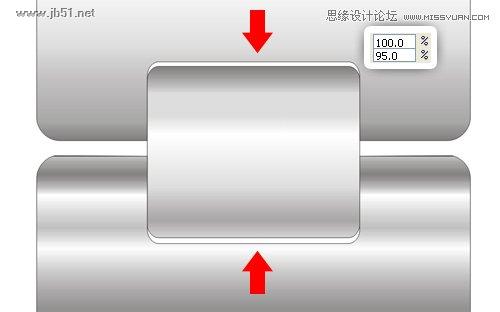

選擇這個小的圓角矩形,改變高度縮放為95%,把它放置在兩個大矩形的中心,這個結果應該是像這樣的:

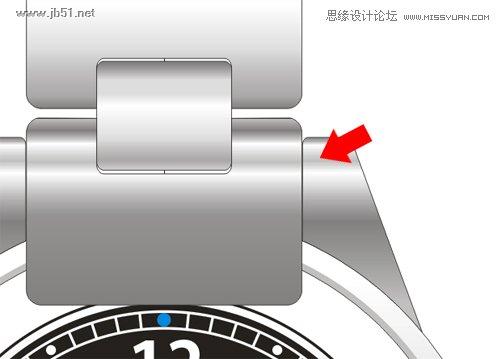

把它放置在表的頂部。

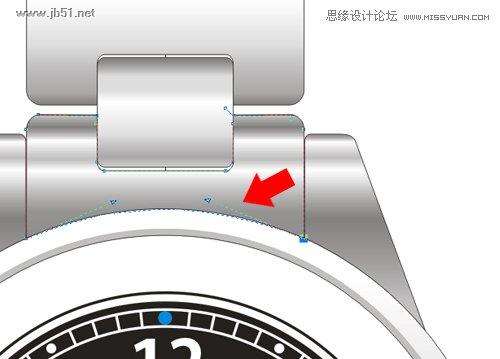

使用圖形工具(F10)安放它,不要使用簡化(裁切)命令,簡化命令將改變漸變。

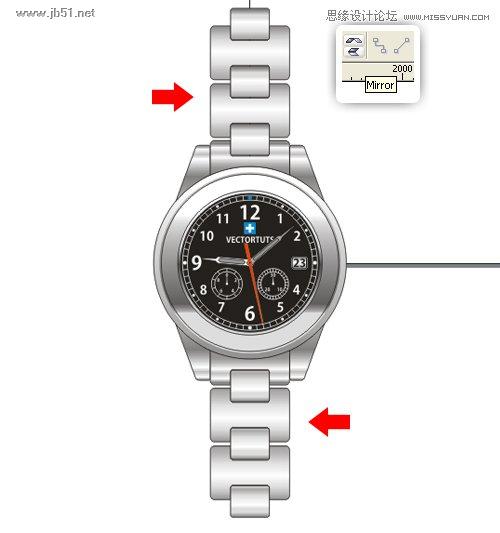

你可以群組(Ctrl+G)表帶,然后復制它,使用鏡像垂直翻轉,把它放在像如下顯示的表的底部。
步驟27

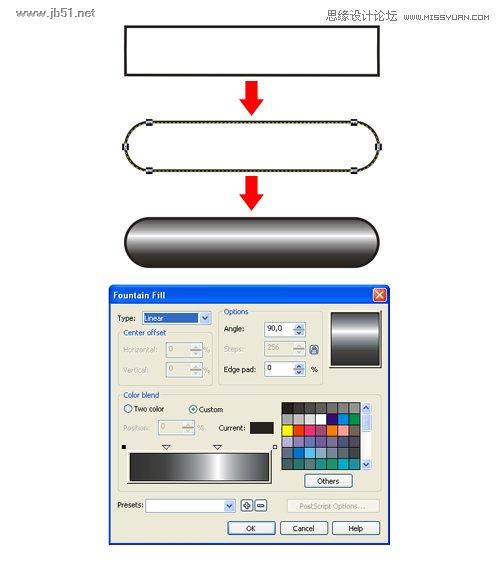

在空白區域,使用矩形工具(F6)創建一個矩形,使用圖形工具(F10)創建圓角矩形,用彈出式填充對話框(F11)用一個線性漸變填充它,改變角度為90°。
在漸變條上添加兩個滑塊,設置顏色和位置,起始點用黑色,第一個滑塊用90%的黑;位置在26%,第二個滑塊用白色;位置63%,結束點用90%的黑色。

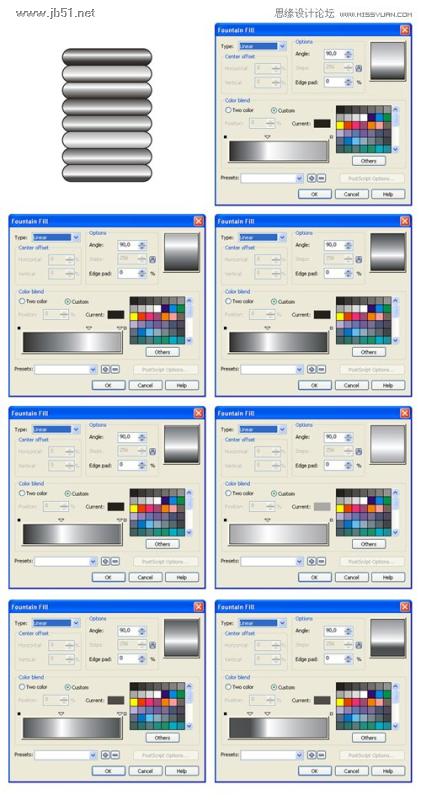

復制這個圓角矩形七次,為每一個圓角矩形任意的修改漸變,群組(Ctrl+G)它們。
步驟28

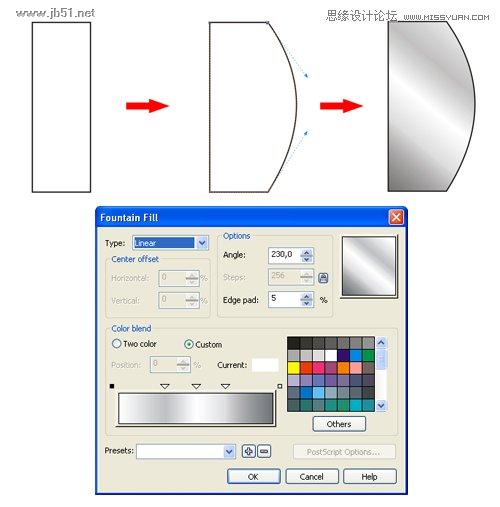

使用矩形工具(F6)創建一個矩形,然后右鍵單擊對象,選擇轉換為曲線(Ctrl+Q),正如顯示的使用圖形工具(F10)改變圖形,使用彈出式填充對話框(F11)用一個線性漸變填充它,改變角度為230°和邊界5%。
在漸變條上添加三個滑塊,設置顏色和位置,起始點用白色,第一個滑塊用20%的黑;位置在30%,第二個滑塊用白色;位置在50%,第三個滑塊用10%的黑;位置在70%,最后點用60%黑色。

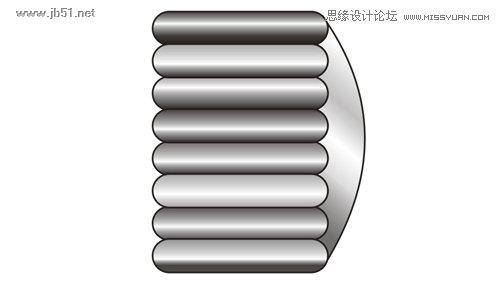

用圓角矩形整理對象。
安排對象到頁面的底部(Ctrl+End),選擇它們全部并在工具欄使用簡化(裁切)工具。
這個結果應該是像這樣的。

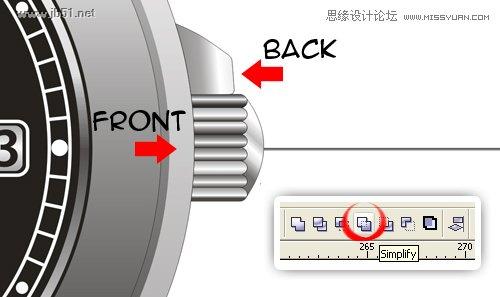

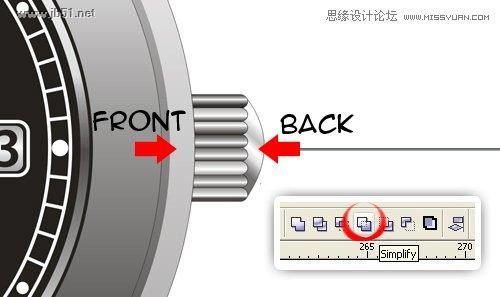

把它放置在表的右側,安排它到頁面底部(Ctrl+End),選擇對象和表的外部圓,然后使用工具欄的簡化(裁切)命令。
步驟29

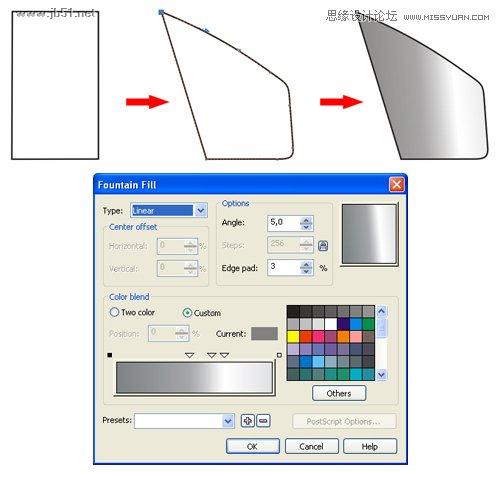

下面使用矩形工具(F6)創建一個矩形,然后右鍵單擊對象,選擇轉換為曲線(Ctrl+Q ),正如顯示的使用圖形工具(F10)改變形狀,使用彈出式填充對話框(F11)用一個淺性漸變填充它,改變角度為 5° 和邊界為3%。
在漸變條上添加三個滑塊,設置顏色和位置,起始點用50%的黑色,第一個滑塊用30%黑;位置在47%,第二個滑塊用10%的黑;位置在61%,第三個滑塊用白色;位置在69%,最后一點用10%的黑色。

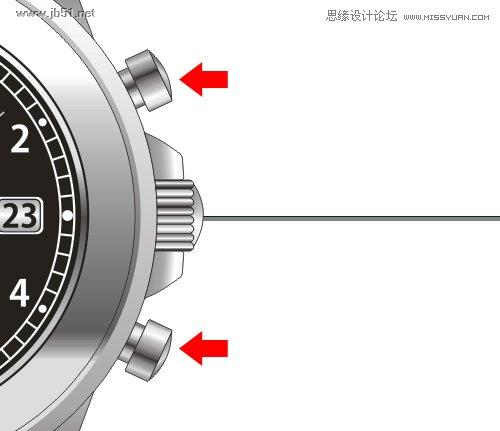

像如下顯示的一樣放放它,安置它并讓它到頁面底部(Ctrl+End),選擇對象和手表的外部,在工具欄使用簡化(裁切)命令,復制這個對象并垂直翻轉。
結果應該是像這樣的。
步驟30

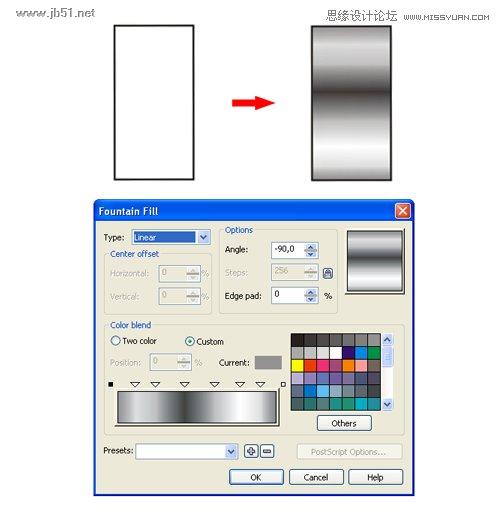

現在使用矩形工具(F6)創建一個38像素×74像素的矩形,用彈出式填充對話框(F11)用一個線性漸變填充它,角度90°,在漸變條上添加六個滑塊,設置顏色和位置,起點用40%的黑,第一個滑塊用10%的黑;位置在11%,第二個滑塊用20%的黑;位置在24%,第三個滑塊用90%的黑;位置42%,第四個滑塊用20%的黑;位置在61%,第五個滑塊用白色;位置在77%,第六個滑塊用10%的黑;位置在90%,最后一點用50%黑色。
步驟31
現在使用矩形工具(F6)創建一個47像素×103像素的矩形,使用圖形工具(F10)繪制一個圓角矩形,使用彈出式填充對話框(F11)用一個線性漸變填充它,改變角度為90°。
在漸變條上添加六個滑塊,設置顏色和位置,起始點用40%的黑,第一個滑塊用10%的黑;位置在11%,第二個滑塊用50%的黑;位置在28%,第三個滑塊用90%的黑;位置在37%,第四個滑塊用50%的黑;位置在47%,第五個滑塊用白色;位置在77%,第六個滑塊用10%的黑;位置在90%,最后一點用50%的黑色。
步驟32

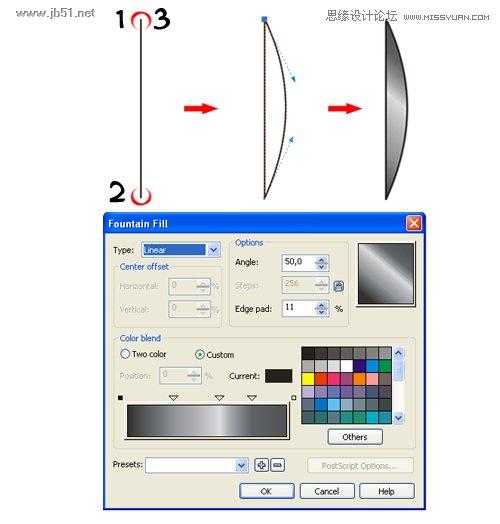

使用輪廓筆工具(鋼筆)用三個點創建一個96像素的垂直線,使用形狀工具(F10)修改這個對象,用彈出式填充對話框(F11)用一個線性漸變填充它,改變角度為50°。
在漸變條上添加三個滑塊,設置顏色和位置,起始點用黑色,第一個滑塊用40%的黑;位置在29%,第二個滑塊用10%的黑;位置58%,第三個滑塊用70%的黑;位置在78%,最后一點用80%的黑色。
步驟33

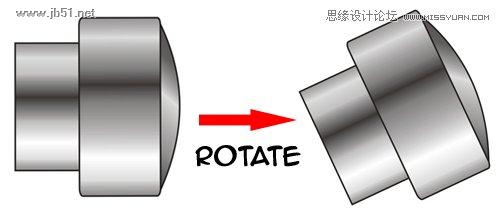

把它們三個放置在同一個y坐標位置,如顯示的,整理它們,然后旋轉大約 25° 并群組(Ctrl+G)它們。

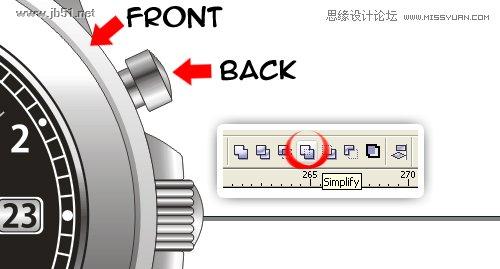

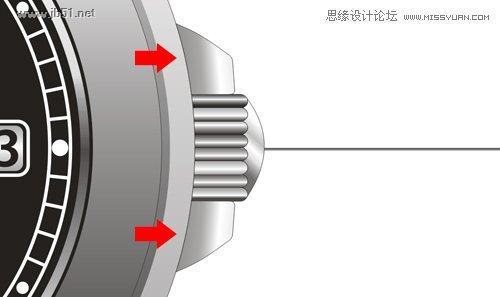

像如下顯示把它放在表的右側,安排對象到頁面底部(Ctrl+End),選擇物件和表的外部圓,在工具欄使用簡化(裁切)命令,復制對象并垂直翻轉它。

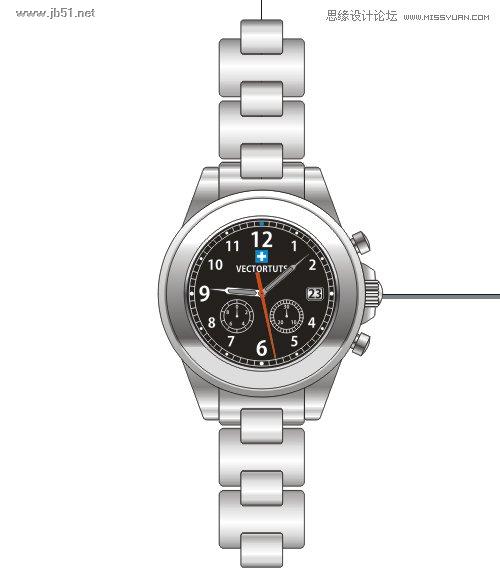

結果應該是像這樣的。
你的手表完成了。
最終圖像
在添加一個簡單的漸變背景后,最終圖像如下,使用坐標定位和簡單的技巧將完成一個很好的效果。
