今天上午看到有人在問關于手機的做法，本來手機方面的CD教程也不多，我就擠點時間來弄一下，希望對各位能有些幫助。

先來看下該手機的背景和最終效果圖：

Brian Eno是英國著名作曲家和情境音樂開創者，如今高檔手機諾基亞8800 Sirocco中內置有他精心創作的水晶鈴聲。而這位音樂巨人最近則聯合諾基亞，推出了印有他本人親筆簽名的8800 Sirocco Brian Eno簽名版，全球僅十部。




1.閑話少說，開始教程的學習：

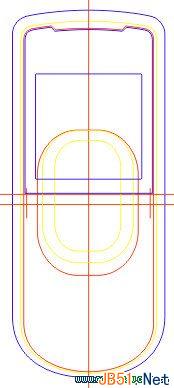

首先利用中心線輔助，繪制一個對稱的手機輪廓圖形。



2.對手機輪廓進行進一步的繪制，完成主要形體輪廓的刻畫，如正面與側面、屏幕鏡片、摳手等結構。

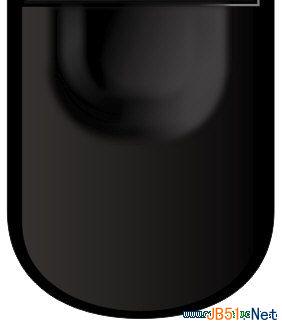

3.首先根據光源方向?qū)κ謾C(jī)的大面進行漸變填色，完成手機正面與側面大致明暗關系的表現。

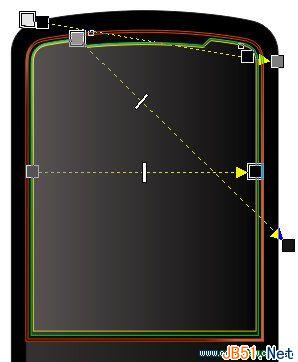

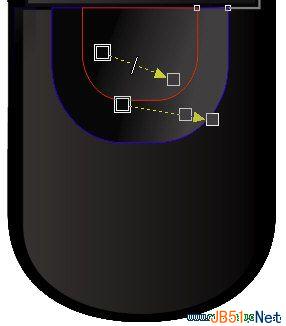

4.對鏡片部分的光影關系進行表現，如下圖兩個圖形等距離外括可利用[交互式輪廓圖]工具實現。



5.效果如下所示：

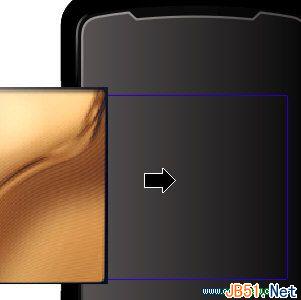

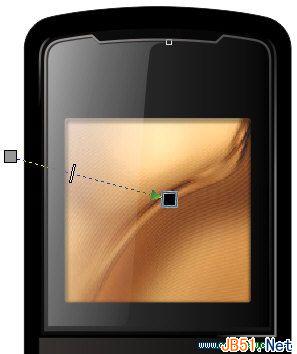

6.利用“圖框精確剪裁”命令，將屏幕圖片置入屏幕輪廓圖形中。



7.將屏幕輪廓圖形復制一個，填充黑色，選擇合適的輪廓寬度值。



8.執行菜單欄中的[位圖]/[轉換為位圖]命令，然后執行[位圖]/[模糊]/[高斯式模糊]命令，選擇合適的模糊值。

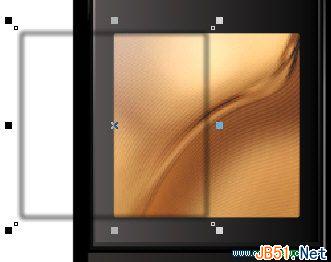

9.按下Ctrl+X鍵將該模糊輪廓圖形進行剪切，然后按住Ctrl鍵單擊圖框剪裁對象，按下Ctrl+V鍵將模糊對象復制進來，位置如圖所示，做出屏幕陰影效果。

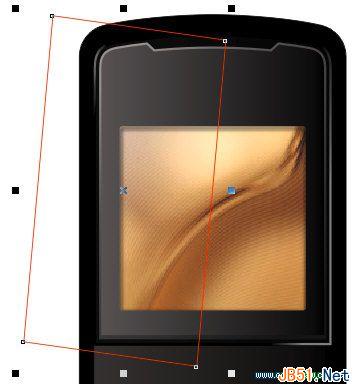

10.繪制如圖所示紅色輪廓圖形。



11.利用相交命令得到如圖所示圖形，填充白色。



12.對該圖形形狀稍微調整，進行漸變透明。



13.添上標志。牌子，鬧虧呀……



14.摳手處，大致的結構及明暗變化。



15.細節上的處理，豐富其結構變化。



16.將摳手對象群組，轉換為位圖后進行高斯式模糊，表現其柔和的效果。



17.對中間這條金屬進行表現，運用漸變填色。



18.上下邊緣處，表現金屬條的高光和暗部。



19.繪制其中的縫隙，黑線表示，選擇合適的輪廓寬度值。



20.黑線的兩側各有一個面，表現部件的厚度。



21.繼續繪制該金屬條上的凹陷部分。



22.利用修剪命令得到如圖所示圖形，填充白色。

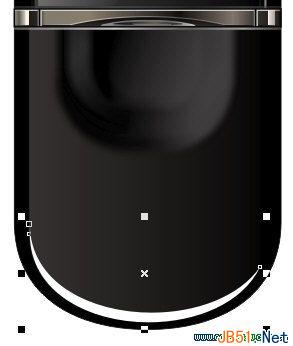

23.轉換為位圖并進行高斯式模糊，表現機身底部的反光。



24.繪制高光，表現機身側面的質感。



25.繪制表現聽筒，關于聽筒孔的排列運用[交互式調和工具]并沿路徑排列。
