ai怎么將PDF文件轉換為CAD格式?
我要評論平時收到供應商提供資料中的產品尺寸圖都是PDF格式的，不能直接引用，自己用CAD畫又太麻煩，利用adobe illustrator軟件可以將其轉化為CAD格式
好用的矢量繪圖工具 Adobe Illustrator CS5(ai軟件下載) 官方離線正式安裝版
- 類型：圖像處理
- 大?。?/span>111.56MB
- 語言：簡體中文
- 時間：2013-08-09
1、安裝adobe illustrator軟件，沒有的可以百度一下，我用的是adobe illustrator cs5

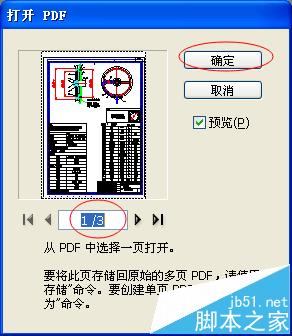

2、打開要轉換的文件，文件>打開>選擇要打開的文件。如果文件有多頁，會出現”打開PDF“ 窗口，如圖

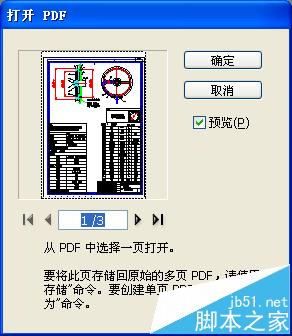

3、選擇要打開的頁面，點確定進入編輯頁面
4、文件>導出
5、選擇好要保存路徑（避免導出后不知文件導出到哪里去了）
6、填寫文件名，選擇輸出格式DWG

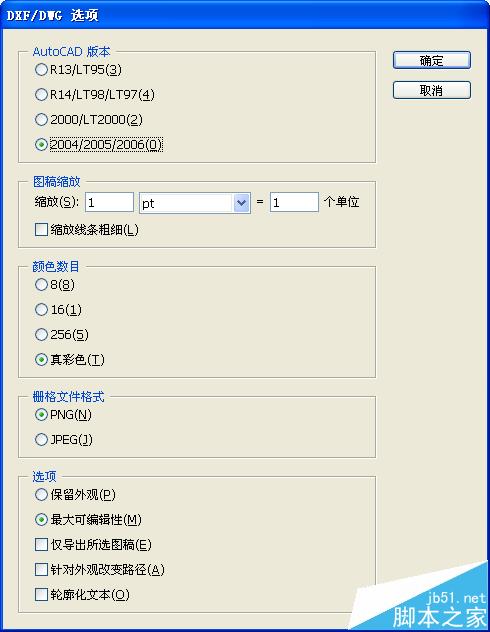

7、點擊保存，出現DXF/DWG選項，選擇相應的版本，單擊確定，轉換完成
注意事項：
要確認該文件是CAD轉換過來的，這樣將PDF轉換回CAD后才能編輯。如果是掃描的圖片，即使轉換后還是圖片，這樣就沒有意義了。
