"繞轉"是指使一條路徑或一個剖面圍繞全局Y軸旋轉做圓周運動，從而創建出一個3D對象。通過設置高光、陰影、旋轉及其他屬性，可以控制3D對象的外觀，同時還支持貼圖功能，可以將圖稿貼到3D對象的每個表面上，從而幫助設計者創建出逼真的三維物體。
　　 在進行繞轉之前，應先繪制一條開放或者閉合路徑，使之正好是要生成的3D對象垂直剖面的一半。而且還要準備好貼圖。貼圖可以自己繪制，也可以尋找現成的素材。本例中我們將練習自己繪制貼圖用的圖形。

效果示例
FEVTE編注：更多 AI教程討論及AI作品交流請到飛特論壇AI交流區:http://bbs.fevte.com/forum-52-1.htm
　　一、繪制旋轉所用基本路徑
　　 在繪制路徑時，要求熟練掌握鋼筆工具的使用方法。即使不是很熟練也沒關系，只要跟著下面的步驟一起認真操作，就能輕松完成路徑的繪制。
　　1.啟動AI CS2中文版，選擇菜單命令"文件>新建"(或按快捷鍵Ctrl+N)，在"新建文檔"對話框中輸入名稱"保齡球瓶"，設置畫板取向?yàn)?quot;橫向"，顏色模式為"RGB顏色"，如圖1所示，然后單擊"確定"按鈕。

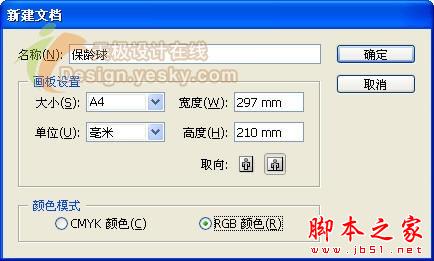

圖1 "新建文檔"對話框
　　2.選擇菜單命令"文件>存儲"(或按快捷鍵Ctrl+S)，在"存儲為"對話框中輸入文件名"保齡球瓶"，然后單擊"保存"按鈕。然后在"AI選項"對話框中，采用默認的設置，單擊"確定"按鈕完成文件的保存。
　　3.按D鍵恢復默認的填色與描邊顏色。選擇工具箱中的"鋼筆工具"(或按快捷鍵P)，移動鼠標指針到畫板上，當指針變?yōu)?img title="AI繪制立體保齡球瓶 腳本之家 AI實例教程" alt="" src="http://img.jbzj.com/file_images/illustrator/201301/2013012416432189.gif" />形狀時，在畫板中央單擊一次左鍵，繪制出路徑的第1個錨點，然后在按住Shift鍵的同時單擊這個錨點的下方，這樣可以在其正下方繪制出第2個錨點?，F(xiàn)在得到一條直線段，如圖2所示。

圖2 繪制出一條直線段
　　4.仍按住Shift鍵，在如圖3所示的位置單擊，在直線段第2個錨點水平方向的右側繪制出第3個錨點。

圖3 繪制第3個錨點
　　 5.下一步要繪制曲線了，在第3個錨點的右方偏上位置按住左鍵向上拖動鼠標，可以看到出現了兩條方向線，使這兩條方向線基本沿豎直方向，繪制出如圖4所示的一段曲線，繪制完畢松開左鍵。如果繪制的效果不是很理想，可以在松開左鍵后按Ctrl+Z鍵撤消，然后重新繪制。

圖4 繪制曲線(1)
　　6.用同樣的方法在如圖5所示的位置按住左鍵向上拖動鼠標，繪制第2段曲線。繪制完畢松開左鍵。

圖5 繪制曲線(2)
　　7.繼續繪制第3條曲線段，方法同上，位置如圖6所示。繪制完畢松開左鍵。

圖6 繪制曲線(3)
　　 8.最后將鼠標指針移動到第1個錨點上，即直線段最上方的錨點，當指針變?yōu)槿鐖D7所示的形狀時，單擊左鍵，可以封閉路徑，得到如圖8所示的結果。
　　　　　　　
圖7 單擊第1個錨點封閉路徑　　　　圖8 封閉后的路徑




　　9.現在得到的只是一個草圖，這個形狀離真實的保齡球瓶垂直剖面的一半還相去甚遠，需要做進一步的修整。選擇工具箱中的"選擇工具"，拖動上方或下方的句柄將路徑沿豎直方向拉長，使整體高度變大一些，如圖9所示。調整完畢單擊畫板上的空白位置，取消選擇路徑。

圖9 調整整體高度
　　10.選擇工具箱中的"直接選擇工具"，移動到路徑上曲線段的邊緣，當指針變?yōu)?img title="AI繪制立體保齡球瓶 腳本之家 AI實例教程" alt="" src="http://img.jbzj.com/file_images/illustrator/201301/20130124164321100.gif" />形狀時，單擊可以選中錨點，然后通過拖動錨點或錨點的方向點的方式，調整路徑的形狀，可以多試著調整幾次，直到得到如圖10右圖所示的路徑形狀為止。調整完畢選擇菜單命令"選擇>取消選擇"取消選擇路徑。

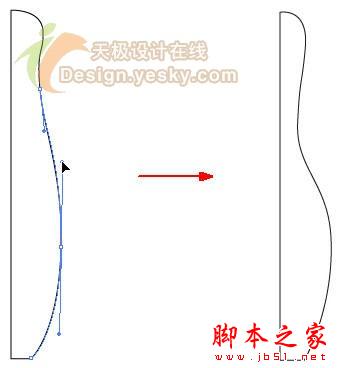

圖10 調整路徑的形狀　二、繪制貼圖

　　 為3D對象貼圖后，才能得到更逼真的效果。所以在對上面得到的路徑進行繞轉之前，先制作貼圖。制作貼圖其實就是繪制將來出現在3D保齡球瓶表面的圖形，不過要將其制作為符號才能貼到3D對象上去。
　　1.選擇工具箱中的"矩形工具"，按住鼠標左鍵在畫板上拖動繪制一個矩形，然后在工具箱底部單擊填色圖標，并從"色板"調板中選擇一種橙色，為矩形填充橙色(如果看不到"色板"調板，可以選擇菜單命令"窗口>色板"將其顯示在前端)。單擊工具箱底部的描邊圖標，然后單擊下方的"無"按鈕，將矩形描邊顏色設置為無。這時的工具箱底部應該如圖11所示。繪制的矩形如圖12所示。

圖11 工具箱中的填色與描邊圖標

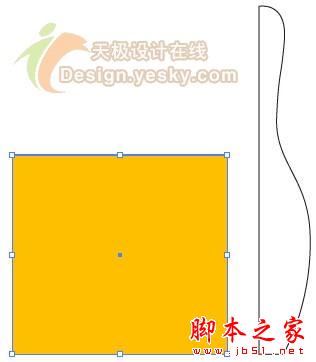

圖12 繪制出的矩形
　　 2.保持矩形的選中狀態。選擇菜單命令"窗口>符號"使"符號"調板顯示在前端，按住Alt鍵的同時單擊"符號"調板右下方的"新建符號"按鈕，這時會打開如圖13所示的"符號選項"對話框，在"名稱"右側文本框中輸入"保齡球瓶"，然后單擊"確定"按鈕。這時會看到在"符號"調板中多出一個符號，如圖14所示。

圖13 "符號選項"對話框

圖14 "符號"調板中多出一個"保齡球瓶"符號

　　 萬事俱備，只欠"繞轉"了。下面我們將使用制作好的路徑和貼圖制作出3D保齡球瓶。
　　1.使用"選擇工具"選中畫板上的路徑，然后在工具箱中將其描邊顏色設置為無，填色顏色保持白色不變。
　　2.選擇菜單命令"效果>3D>繞轉"，打開"3D 繞轉選項"對話框，拖動對話框的位置，以能夠看到下面的路徑為宜。選中對話框右側的復選框"預覽"，可以實時觀察路徑的3D效果，如圖15所示。保持默認設置不變。

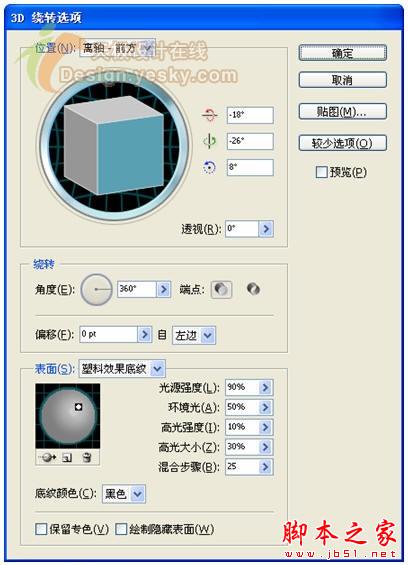

圖15 "3D 繞轉選項"對話框
　　3.單擊"3D 繞轉選項"對話框中的"貼圖"按鈕，打開"貼圖"對話框，選中"預覽"復選框，然后單擊"表面"右側的"下一個表面"按鈕，直到看到如圖16所示的第4個表面，在保齡球瓶上也可以看到這個表面是保齡球瓶主體環繞一周的表面。

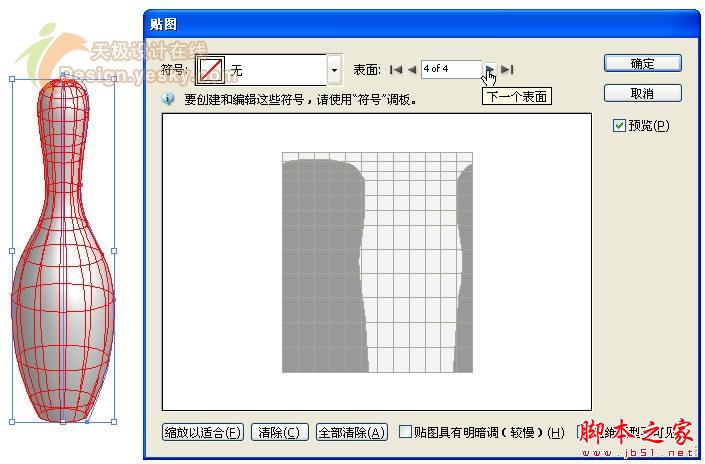

圖16 切換到第4個表面
　　 4.單擊"貼圖"對話框左上角"符號"右側下拉列表，找到前面創建的符號"保齡球瓶"，然后在下方調整矩形的大小，并選中復選框"貼圖具有明暗調(較慢)"，如圖17所示。選中復選框"貼圖具有明暗調(較慢)"才能使貼圖區域也具有高光和暗調，這樣才能得到逼真的效果，否則這個區域?qū)且黄兩?

圖17 選擇與調整貼圖
　　5.單擊"確定"按鈕，返回到"3D 繞轉選項"對話框。單擊"更多選項"按鈕，在對話框下方設置"表面"屬性，在"表面"右側下拉列表中選擇"塑料效果底紋"，然后將"光源強度"設置為90%，"環境光"設置為50%，"高光強度"設置為10%，"高光大小"設置為30%，其它采用默認設置，如圖18所示。如果要想得到更逼真的保齡球瓶效果，需要花些時間對這些選項再作進一步的細微調整，這個工作留給聰明的讀者吧，由于時間倉促，先用這個效果進行下一步的講解。

圖18 設置"表面"屬性
　　6.至此所有選項設置完畢，單擊"確定"按鈕。取消選擇后就可以看到如圖19所示的3D保齡球瓶效果了。

圖19 得到一個3D保齡球瓶
　　 7.一個保齡球瓶顯得比較孤單，也沒什么實際意義。下面我們將制作出一排保齡球瓶，并為其添加陰影。使用"選擇工具"選中制作完成的3D保齡球瓶，然后選擇菜單命令"對象>變換>分別變換"，在"分別變換"對話框中將"縮放"區域的"水平"和"垂直"百分比都設置為90%，"移動"區域的"水平"距離設置為18mm，"垂直"距離設置為-5mm，其它選項采用默認設置，如圖20所示，然后單擊"復制"按鈕，可以得到如圖21所示的保齡球瓶復制品。

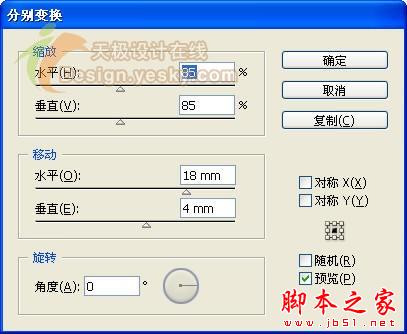

圖20 "分別變換"對話框

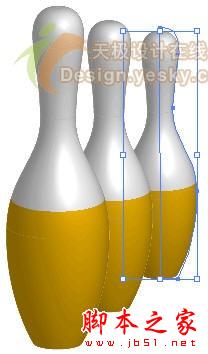

圖21 得到一個復制品
　　8.保持復制得到的保齡球瓶的選中狀態，在它上面單擊右鍵，從彈出的快捷菜單中選擇"排列>后移一層"，然后按Ctrl+D再次變換，得到另一個更小的復制品，如圖22所示。

圖22 得到一個更小的復制品
　　9.在第3個保齡球瓶上單擊右鍵，然后從彈出的快捷菜單中選擇"排列>后移一層"，將它的排列順序改為在第2個的下面。
　　10.再按Ctrl+D復制出第4個，并將它排列在最下面，得到如圖23所示的結果。選中第3個保齡球瓶，按住Shift鍵的同時按1次向左方向鍵，然后選中第4個保齡球瓶，按住Shift鍵的同時按兩次向左方向鍵，得到如圖24所示的結果。


圖23 復制出第4個保齡球瓶　　　圖24 調整保齡球瓶位置


　　11.使用"選擇工具"選中最大的保齡球瓶，然后選擇菜單命令"對象>變換>分別變換"，在"分別變換"對話框中將"移動"區域的"水平"距離設置為-18mm，其它選項采用與上次變換相同的設置，然后單擊"復制"按鈕，在其左邊復制出一個保齡球瓶。
　　12.用同樣的方法再復制兩個，并改變它們的排列順序和位置，得到如圖25所示的結果。

圖25 復制出所有保齡球瓶
　　 至此，3D保齡球瓶制作完畢。如果使用不同的貼圖，并為最終的7個保齡球瓶添加陰影，可以得到與圖25所示不同的結果，例如如圖26所示的示例?？梢耘e一反三，自己多嘗試制作各種類型的保齡球瓶效果。

圖26 保齡球瓶效果示例
