多隊列網卡是一種技術，最初是用來解決網絡IO QoS （quality of service）問題的，后來隨著網絡IO的帶寬的不斷提升，單核CPU不能完全處滿足網卡的需求，通過多隊列網卡驅動的支持，將各個隊列通過中斷綁定到不同的核上，以滿足網卡的需求。

常見的有Intel的82575、82576，Boardcom的57711等，下面以公司的服務器使用較多的Intel 82575網卡為例，分析一下多隊列網卡的硬件的實現以及l(fā)inux內核軟件的支持。

1.多隊列網卡硬件實現

圖1.1是Intel 82575硬件邏輯圖，有四個硬件隊列。當收到報文時，通過hash包頭的SIP、Sport、DIP、Dport四元組，將一條流總是收到相同的隊列。同時觸發與該隊列綁定的中斷。

圖1.1 82575硬件邏輯圖

2. 2.6.21以前網卡驅動實現

kernel從2.6.21之前不支持多隊列特性，一個網卡只能申請一個中斷號，因此同一個時刻只有一個核在處理網卡收到的包。如圖2.1，協議棧通過NAPI輪詢收取各個硬件queue中的報文到圖2.2的net_device數據結構中，通過QDisc隊列將報文發送到網卡。

圖2.1 2.6.21之前內核協議棧

圖2.2 2.6.21之前net_device

3. 2.6.21后網卡驅動實現

2.6.21開始支持多隊列特性，當網卡驅動加載時，通過獲取的網卡型號，得到網卡的硬件queue的數量，并結合CPU核的數量，最終通過Sum=Min（網卡queue，CPU core）得出所要激活的網卡queue數量（Sum），并申請Sum個中斷號，分配給激活的各個queue。

如圖3.1，當某個queue收到報文時，觸發相應的中斷，收到中斷的核，將該任務加入到協議棧負責收包的該核的NET_RX_SOFTIRQ隊列中（NET_RX_SOFTIRQ在每個核上都有一個實例），在NET_RX_SOFTIRQ中，調用NAPI的收包接口，將報文收到CPU中如圖3.2的有多個netdev_queue的net_device數據結構中。

這樣，CPU的各個核可以并發的收包，就不會應為一個核不能滿足需求，導致網絡IO性能下降。

圖3.1 2.6.21之后內核協議棧

圖3.2 2.6.21之后net_device

4.中斷綁定

當CPU可以平行收包時，就會出現不同的核收取了同一個queue的報文，這就會產生報文亂序的問題，解決方法是將一個queue的中斷綁定到唯一的一個核上去，從而避免了亂序問題。同時如果網絡流量大的時候，可以將軟中斷均勻的分散到各個核上，避免CPU成為瓶頸。

圖4.1 /proc/interrupts

5.中斷親合糾正

一些多隊列網卡驅動實現的不是太好，在初始化后會出現圖4.1中同一個隊列的tx、rx中斷綁定到不同核上的問題，這樣數據在core0與core1之間流動，導致核間數據交互加大，cache命中率降低，降低了效率。

圖5.1 不合理中斷綁定

linux network子系統的負責人David Miller提供了一個腳本，首先檢索/proc/interrupts文件中的信息，按照圖4.1中eth0-rx-0（$VEC）中的VEC得出中斷MASK，并將MASK

寫入中斷號53對應的smp_affinity中。由于eth-rx-0與eth-tx-0的VEC相同，實現同一個queue的tx與rx中斷綁定到一個核上，如圖4.3所示。

圖4.2 set_irq_affinity

圖4.3 合理的中斷綁定

set_irq_affinity腳本位于http://mirror.oa.com/tlinux/tools/set_irq_affinity.sh。

6.多隊列網卡識別

#lspci -vvv

Ethernet controller的條目內容，如果有MSI-X && Enable+ && TabSize > 1，則該網卡是多隊列網卡，如圖4.4所示。

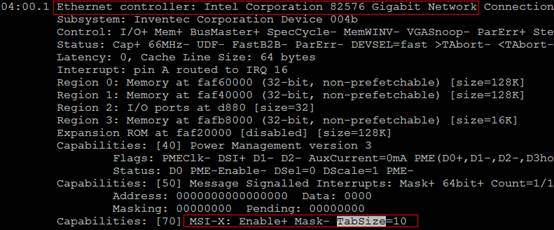

圖4.4 lspci內容

Message Signaled Interrupts(MSI)是PCI規范的一個實現，可以突破CPU 256條interrupt的限制，使每個設備具有多個中斷線變成可能，多隊列網卡驅動給每個queue申請了MSI。MSI-X是MSI數組，Enable+指使能，TabSize是數組大小。

# setting up irq affinity according to /proc/interrupts

# 2008-11-25 Robert Olsson

# 2009-02-19 updated by Jesse Brandeburg

#

# > Dave Miller:

# (To get consistent naming in /proc/interrups)

# I would suggest that people use something like:

# char buf[IFNAMSIZ+6];

#

# sprintf(buf, "%s-%s-%d",

#         netdev->name,

#  (RX_INTERRUPT ? "rx" : "tx"),

#  queue->index);

#

#  Assuming a device with two RX and TX queues.

#  This script will assign:

#

# eth0-rx-0  CPU0

# eth0-rx-1  CPU1

# eth0-tx-0  CPU0

# eth0-tx-1  CPU1

#

set_affinity()

{

    MASK=$((1<<$VEC))

    printf "%s mask=%X for /proc/irq/%d/smp_affinity\n" $DEV $MASK $IRQ

    printf "%X" $MASK > /proc/irq/$IRQ/smp_affinity

    #echo $DEV mask=$MASK for /proc/irq/$IRQ/smp_affinity

    #echo $MASK > /proc/irq/$IRQ/smp_affinity

}

if [ "$1" = "" ] ; then

 echo "Description:"

 echo "    This script attempts to bind each queue of a multi-queue NIC"

 echo "    to the same numbered core, ie tx0|rx0 --> cpu0, tx1|rx1 --> cpu1"

 echo "usage:"

 echo "    $0 eth0 [eth1 eth2 eth3]"

fi

# check for irqbalance running

IRQBALANCE_ON=`ps ax | grep -v grep | grep -q irqbalance; echo $?`

if [ "$IRQBALANCE_ON" == "0" ] ; then

 echo " WARNING: irqbalance is running and will"

 echo "          likely override this script's affinitization."

 echo "          Please stop the irqbalance service and/or execute"

 echo "          'killall irqbalance'"

fi

#

# Set up the desired devices.

#

for DEV in $*

do

  for DIR in rx tx TxRx

  do

     MAX=`grep $DEV-$DIR /proc/interrupts | wc -l`

     if [ "$MAX" == "0" ] ; then

       MAX=`egrep -i "$DEV:.*$DIR" /proc/interrupts | wc -l`

     fi

     if [ "$MAX" == "0" ] ; then

       echo no $DIR vectors found on $DEV

       continue

       #exit 1

     fi

     for VEC in `seq 0 1 $MAX`

     do

        IRQ=`cat /proc/interrupts | grep -i $DEV-$DIR-$VEC"$"  | cut  -d:  -f1 | sed "s/ //g"`

        if [ -n  "$IRQ" ]; then

          set_affinity

        else

           IRQ=`cat /proc/interrupts | egrep -i $DEV:v$VEC-$DIR"$"  | cut  -d:  -f1 | sed "s/ //g"`

           if [ -n  "$IRQ" ]; then

             set_affinity

           fi

        fi

     done

  done

done
