教你五分鐘實現Android超漂亮的刻度輪播控件實例教程
更新時間：2018年09月04日 15:16:32 作者：lmy小明
說到輪播圖,想必大家都不陌生，下面這篇文章主要給大家介紹了關于如何利用五分鐘快速實現一款超漂亮的Android刻度輪播控件的相關資料，文中通過示例代碼介紹的非常詳細，對大家的學習或者工作具有一定的參考學習價值，需要的朋友們下面來一起看看吧
前言
最近一直在做音視頻的工作，已經有大半年沒有寫應用層的東西了，生怕越來越生疏。正好前段時間接了個外包項目，才得以回顧一下。項目中有一個控件挺簡潔漂亮的，而且用到的技術也比較基礎，比較適合新手學習，所以單獨開源出來，希望能對初學者有所幫助。

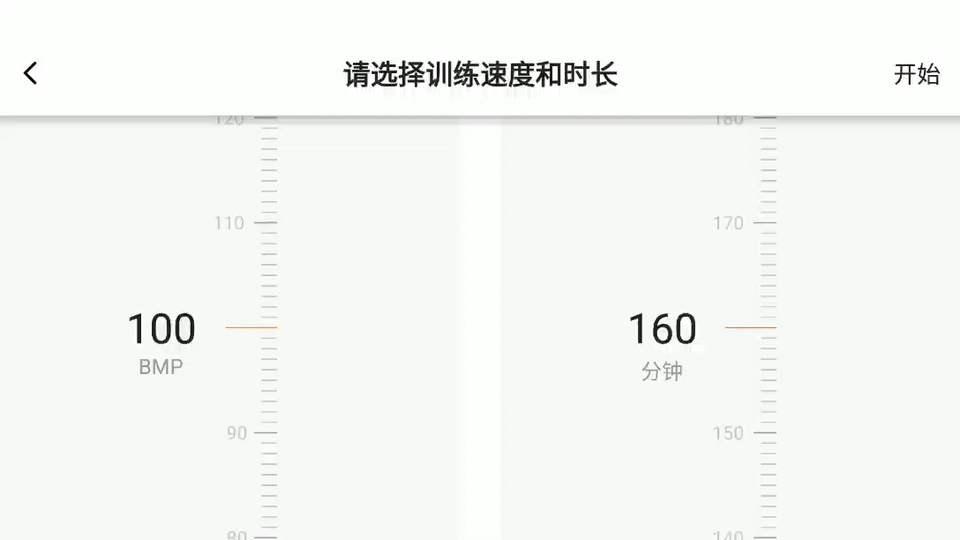

截圖

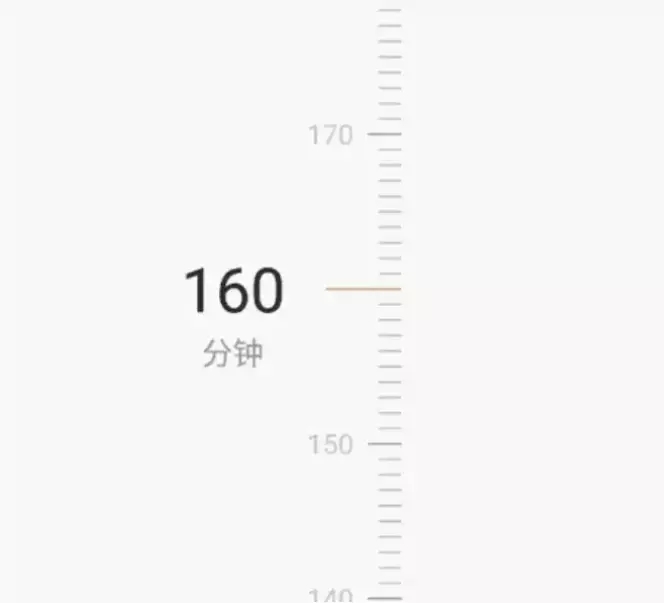

截屏
一、自定義View的常用方法
相信每個Android程序員都知道，我們每天的開發工作當中都在不停地跟View打交道，Android中的任何一個布局、任何一個控件其實都是直接或間接繼承自View的，如TextView、Button、ImageView、ListView等。
一些接觸Android不久的朋友對自定義View都有一絲畏懼感，總感覺這是一個比較高級的技術，但其實自定義View并不復雜，有時候只需要簡單幾行代碼就可以完成了。
說到自定義View，總繞不開下面幾個方法
1. override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int)
初始化View時，用于測量大小，并對View的大小進行控制，比如可以控制View的寬高比例。
2. override fun onDraw(canvas: Canvas)
View的繪制回調，所有的畫筆、畫布操作都在這里。切勿在此方法進行耗時操作，能在外部計算的都在外部計算，并且盡量不要在這里初始化變量。因為正常情況下這個方法會以60fps的速度進行回調，如果有耗時操作，將會卡頓，如果初始化大量對象，則會消耗大量內存?？傊?，跟畫布無關的操作都不要寫在這里。
3. invalidate()
用于通知View進行重繪，也就是重新調用onDraw，當我們界面屬性發生變化時，就可以調用該方法來進行重繪，而不是調用onDraw，這個方法非常常用。
4. override fun onTouchEvent(event: MotionEvent): Boolean
相信大家都知道，這個是觸摸事件回調。在這里可以處理一些手勢操作。
二、自定義一個刻度控件RulerView
由于代碼比較多，而且源碼里面的注釋也比較詳細，所以這里只挑重點的幾個方法講解一下。如果有問題，或者錯誤，歡迎在評論區留言。
觀察本文開始的視頻，我們可以發現，該控件雖然看起來挺簡潔，但是需要控制的部分卻不少，光刻度就有三種類型，還有一些文字。
普通刻度，寬度比較短，顏色比較淺，不帶文字。
整10刻度，寬度比較長，顏色相較普通刻度深一點，并且?guī)в形淖帧?br /> 游標刻度，寬度在三類刻度里面是最長的，顏色高亮，并且也帶有文字。
標簽文字，用于描述該刻度的用途。
以上都是需要我們用畫筆來繪制的，所以我們定義了以下幾個畫筆，為了避免在onDraw中頻繁更改畫筆屬性，這里又對文字和刻度定義了單獨的畫筆，目的是避免任何畫筆屬性的改變和在onDraw中改變屬性導致繪制過于耗時，更重要的是來回更改畫筆的屬性過于復雜，不便于操作和問題排查。
scalePaint: Paint //刻度畫筆
scalePointerPaint: Paint //整10刻度文字畫筆
scalePointerTextPaint: Paint //整10刻度文字畫筆
cursorPaint: Paint //游標畫筆
cursorTextPaint: Paint //游標文字畫筆
cursorLabelPaint: Paint //標簽文字畫筆
1、從xml設置的屬性初始化參數
除了基礎的畫筆對象，還需要一些畫筆必要的屬性，比如我們繪制一個刻度，需要知道刻度位置、大小和間距。所以圍繞這些，又定義了一系列屬性。這些屬性可以由xml定義時提供，由此引出View的另一個重要用法。
這個用法比較固定，都是這個套路。其中需要注意的是，類似于R.styleable.app_scaleWidth這種id是在values/attrs.xml中定義的，app代表命名空間，可以自定義，scaleWidth就是屬性id，跟layout_width這些是一樣的。我們在一個命名空間中定義了一個屬性id后，就可以像使用layout_width和layout_height那樣從xml中向View傳遞屬性了。此時在View的構造方法中可以直接獲取這些屬性值，代碼如下。
/**
* 從xml設置的屬性初始化參數
*/
private fun resolveAttribute(context: Context, attrs: AttributeSet?, defStyleAttr: Int, defStyleRes: Int) {
scaleStrokeWidth = dpToPx(context, 1f) / 2f
scaleWidth = 50
scalePointerWidth = (scaleWidth * 1.5).toInt()
cursorWidth = (scaleWidth * 3.333).toInt()
scaleHeight = 5
cursorColor = context.resources.getColor(R.color.red)
scaleColor = context.resources.getColor(R.color.grey_888)
scalePointerColor = context.resources.getColor(R.color.grey_800)
val a = context.theme.obtainStyledAttributes(attrs, R.styleable.app, defStyleAttr, defStyleRes)
for (i in 0 until a.indexCount) {
val attr = a.getIndex(i)
if (attr == R.styleable.app_scaleWidth) {
scaleWidth = a.getDimensionPixelOffset(attr, 50)
scalePointerWidth = (scaleWidth * 1.5).toInt()
cursorWidth = (scaleWidth * 3.333).toInt()
} else if (attr == R.styleable.app_scaleHeight) {
scaleHeight = a.getDimensionPixelOffset(attr, 5)
} else if (attr == R.styleable.app_cursorColor) {
cursorColor = a.getColor(attr, context.resources.getColor(R.color.red))
} else if (attr == R.styleable.app_scaleColor) {
scaleColor = a.getColor(attr, context.resources.getColor(R.color.grey_888))
} else if (attr == R.styleable.app_scalePointerColor) {
scalePointerColor = a.getColor(attr, context.resources.getColor(R.color.grey_800))
}
}
cursorTextOffsetLeft = dpToPx(context, 32f)
a.recycle()
}
2、繪制View
本文并沒有使用View提供的scrollTo和scrollBy來控制滾動，而是重新定義一個x,y屬性來記錄滾動位置，通過這個屬性繪制相應的位置，來實現滾動效果。這樣操作可以通過指定繪制區域（屏幕外的內容不繪制，感興趣的同學可以去嘗試實現）來解決性能問題。
drawScale通過遍歷items來繪制每一個元素，包括刻度和對應的文字，都是比較基本的操作。需要注意的是canvas.drawText默認情況下的x,y是指文字的左下角位置。
private fun drawScale(canvas: Canvas) {
for (i in 0 until items.size) {//根據給定的item信息繪制刻度
val top = offsetHeight + mCurrentOrigin.y.toInt() + i * scaleHeight + scaleHeight / 2
if (0 == i % 10) {//繪制整10刻度
canvas.drawRect(RectF(pointerScaleLeft.toFloat(), top - scaleStrokeWidth,
pointerScaleLeft.toFloat() + scalePointerWidth,
top + scaleStrokeWidth),
scalePointerPaint)
if (Math.abs(getSelectedItem() - i) > 1) {//整10刻度有文字，所以需要計算文字位置，并繪制文字
val text = items[i].toString()
val size = measureTextSize(scalePointerTextPaint, text)
canvas.drawText(text, pointerScaleLeft - size[0] * 1.3f, top + size[1] / 2, scalePointerTextPaint)
}
} else {//繪制普通刻度
canvas.drawRect(RectF(scaleLeft.toFloat(), top - scaleStrokeWidth,
scaleLeft.toFloat() + scaleWidth,
top + scaleStrokeWidth),
scalePaint)
}
}
}
/**
* 繪制游標，這里也需要計算文字位置，包括item文字和標簽文字
*/
private fun drawCursor(canvas: Canvas) {
val left = scaleLeft + scaleWidth - cursorWidth
val top = measuredHeight / 2f
canvas.drawRect(RectF(left.toFloat(), top.toInt() - scaleStrokeWidth,
left.toFloat() + cursorWidth, top.toInt() + scaleStrokeWidth),
cursorPaint)
val text = items[getSelectedItem()].toString()
val textSize = measureTextSize(cursorTextPaint, text)
val labelSize = measureTextSize(cursorLabelPaint, label)
val labelLeft = left - cursorTextOffsetLeft - labelSize[0]
val textOffset = (textSize[0] - labelSize[0]) / 2f
canvas.drawText(text, left - cursorTextOffsetLeft - textSize[0] + textOffset, top + textSize[1] / 2, cursorTextPaint)
canvas.drawText(label, labelLeft, top + textSize[1] + labelSize[1], cursorLabelPaint)
}
3、支持滾動
Android的手勢滾動操作比較簡單，不需要自己去實現各種邏輯控制，而是通過系統提供的Scroller來計算滾動位置。
首先我們需要一個GestureDetectorCompat和OverScroller，前者用于手勢監聽，后者通過MotionEvent來計算滾動位置。
1.mGestureDetector: GestureDetectorCompat
2.scroller: OverScroller
private fun init() {
mGestureDetector = GestureDetectorCompat(context, onGestureListener)
scroller = OverScroller(context)
}
構造一個GestureDetectorCompat對象，需要先提供一個OnGestureListener，用來監聽onScroll和onFling事件。其實就是MotionEvent經過GestureDetectorCompat處理之后，就變成了可以直接使用的滾動和慣性滾動事件，然后通過這兩個回調通知我們。
在onScroll中，我們通過橫向和縱向滾動距離來計算滾動方向，如果橫向滾動距離大于縱向滾動距離，我們則可以認為是橫向滾動，反之則是縱向滾動。本文只需要縱向滾動。
拿到滾動方向之后，我們就可以對滾動位置x,y進行累加，記錄每一次滑動之后的新的位置。最后通過postInvalidateOnAnimation或invalidate來通知重新繪制，onDraw根據新的x,y繪制對應位置的畫面，來實現滑動。
雖然通過onScroll已經實現了View的滑動，但只是實現跟隨手指運動，還沒有實現“拋”的動作。在現實世界中，運動是有慣性的，如果只實現onScroll，一切都顯得很生硬。那么如何實現慣性運動呢，我們自己計算？想想都可怕，這么多運動函數，相信不是一般人能應付的來的。幸運的是，這個計算我們可以交給GestureDetectorCompat的onFling。
onFling有四個參數，前兩個是MotionEvent，分別代表前后兩個觸摸事件。velocityX: Float代表X軸滾動速率，velocityY: Float代表Y軸滾動速率，我們不需要關心這兩個值如何，直接交給scroller處理即可。
這里也許有人要問了，我們的手指離開屏幕之后便不再產生事件，View是如何實現持續滑動的呢。再回頭看一下onFling回調也確實如此，onFling只會根據手指離開屏幕前兩個MotionEvent來計算速率，之后就再也沒有回調，所以scroller.fling也僅僅是調用了一次，并不能持續滾動。那我們?nèi)绾螌崿F(xiàn)持續的慣性滾動呢？
要實現持續的慣性滾動，就得依賴于override fun computeScroll()，該方法由draw過程中調用，我們可以通過invalidate->onDraw->computeScroll->invalidate這樣一個循環來控制慣性滾動，直至慣性滾動停止，具體實現可以參考文章最后的源碼。
/**
* 手勢監聽
*/
private val onGestureListener = object : GestureDetector.SimpleOnGestureListener() {
/**
* 手指按下回調，這里將狀態標記為非滾動狀態
*/
override fun onDown(e: MotionEvent): Boolean {
parent.requestDisallowInterceptTouchEvent(true)
mCurrentScrollDirection = Direction.NONE
return true
}
/**
* 手指拖動回調
*/
override fun onScroll(e1: MotionEvent, e2: MotionEvent, distanceX: Float, distanceY: Float): Boolean {
//如果當前正在滾動，則停止?jié)L動
scroller.forceFinished(true)
// Log.e(RulerView::class.java, "onScroll: ${mCurrentOrigin.y}, $distanceY")
if (Direction.NONE == mCurrentScrollDirection) {//判斷滾動方向，這里只有垂直一個方向
mCurrentScrollDirection = if (Math.abs(distanceX) < Math.abs(distanceY)) {
Direction.VERTICAL
} else {
Direction.NONE
}
}
// Calculate the new origin after scroll.
when (mCurrentScrollDirection) {
Direction.VERTICAL -> {//計算手指拖動距離，并記錄新的坐標重繪界面
mCurrentOrigin.y -= distanceY
checkOriginY()
ViewCompat.postInvalidateOnAnimation(this@RulerView)
}
}
return true
}
/**
* 慣性滾動回調
*/
override fun onFling(e1: MotionEvent, e2: MotionEvent, velocityX: Float, velocityY: Float): Boolean {
scroller.forceFinished(true)
mCurrentFlingDirection = mCurrentScrollDirection
when (mCurrentFlingDirection) {
Direction.VERTICAL -> scroller.fling(mCurrentOrigin.x.toInt(), mCurrentOrigin.y.toInt(),
0, velocityY.toInt(), Integer.MIN_VALUE,
Integer.MAX_VALUE, Integer.MIN_VALUE, 0)
}
ViewCompat.postInvalidateOnAnimation(this@RulerView)
return true
}
}
至此自定義View的繪制和事件兩個重要部分都講完了。喜歡的話記得點贊、評論和關注，您的關注是我的鼓勵。文章最后貼出相關源碼，歡迎查閱學習。如果有問題，或者錯誤，歡迎在評論區留言。
完整代碼
RulerView.kt
class RulerView : View {
private enum class Direction {
NONE, VERTICAL
}
private var label: String = "LABEL"
private var items: List<*> = ItemCreator.range(0, 60)
//游標顏色
private var cursorColor = 0
//刻度顏色
private var scaleColor = 0
//整10刻度顏色
private var scalePointerColor = 0
//可滾動高度
private var scrollHeight = 0f
//刻度寬度
private var scaleWidth = 0
//整10刻度寬度
private var scalePointerWidth = 0
//游標寬度
private var cursorWidth = 0
//刻度高度+刻度間距
private var scaleHeight = 0
//刻度高度
private var scaleStrokeWidth = 0f
//刻度畫筆
private lateinit var scalePaint: Paint
//整10刻度畫筆
private lateinit var scalePointerPaint: Paint
//整10刻度文字畫筆
private lateinit var scalePointerTextPaint: Paint
//游標畫筆
private lateinit var cursorPaint: Paint
//游標文字畫筆
private lateinit var cursorTextPaint: Paint
//標簽文字畫筆
private lateinit var cursorLabelPaint: Paint
//刻度間距
private var offsetHeight = 0
//刻度與文字的間距
private var cursorTextOffsetLeft = 0
//刻度距離View左邊的距離
private var scaleLeft = 0
//整10刻度距離View左邊的距離
private var pointerScaleLeft = 0
//滾動控制器
private lateinit var scroller: OverScroller
private var maxFlingVelocity = 0
private var minFlingVelocity = 0
private var touchSlop = 0
//當前滾動方向
private var mCurrentScrollDirection = Direction.NONE
//當前慣性滾動方向
private var mCurrentFlingDirection = Direction.NONE
//當前滾動x,y
private val mCurrentOrigin = PointF(0f, 0f)
//手勢支持
private lateinit var mGestureDetector: GestureDetectorCompat
constructor(context: Context) : super(context) {
resolveAttribute(context, null, 0, 0)
init()
}
constructor(context: Context, attrs: AttributeSet?)
: super(context, attrs) {
resolveAttribute(context, attrs, 0, 0)
init()
}
constructor(context: Context, attrs: AttributeSet?, @AttrRes defStyleAttr: Int)
: super(context, attrs, defStyleAttr) {
resolveAttribute(context, attrs, defStyleAttr, 0)
init()
}
/**
* 從xml屬性初始化參數
*/
private fun resolveAttribute(context: Context, attrs: AttributeSet?, defStyleAttr: Int, defStyleRes: Int) {
scaleStrokeWidth = dpToPx(context, 1f) / 2f
scaleWidth = 50
scalePointerWidth = (scaleWidth * 1.5).toInt()
cursorWidth = (scaleWidth * 3.333).toInt()
scaleHeight = 5
cursorColor = context.resources.getColor(R.color.red)
scaleColor = context.resources.getColor(R.color.grey_888)
scalePointerColor = context.resources.getColor(R.color.grey_800)
val a = context.theme.obtainStyledAttributes(attrs, R.styleable.app, defStyleAttr, defStyleRes)
for (i in 0 until a.indexCount) {
val attr = a.getIndex(i)
if (attr == R.styleable.app_scaleWidth) {
scaleWidth = a.getDimensionPixelOffset(attr, 50)
scalePointerWidth = (scaleWidth * 1.5).toInt()
cursorWidth = (scaleWidth * 3.333).toInt()
} else if (attr == R.styleable.app_scaleHeight) {
scaleHeight = a.getDimensionPixelOffset(attr, 5)
} else if (attr == R.styleable.app_cursorColor) {
cursorColor = a.getColor(attr, context.resources.getColor(R.color.red))
} else if (attr == R.styleable.app_scaleColor) {
scaleColor = a.getColor(attr, context.resources.getColor(R.color.grey_888))
} else if (attr == R.styleable.app_scalePointerColor) {
scalePointerColor = a.getColor(attr, context.resources.getColor(R.color.grey_800))
}
}
cursorTextOffsetLeft = dpToPx(context, 32f)
a.recycle()
}
/**
* 初始化畫筆、滾動控制器和手勢對象
*/
private fun init() {
scroller = OverScroller(context)
mGestureDetector = GestureDetectorCompat(context, onGestureListener)
maxFlingVelocity = ViewConfiguration.get(context).scaledMaximumFlingVelocity
minFlingVelocity = ViewConfiguration.get(context).scaledMinimumFlingVelocity
touchSlop = ViewConfiguration.get(context).scaledTouchSlop
scalePaint = Paint(Paint.ANTI_ALIAS_FLAG)
scalePaint.color = scaleColor
scalePaint.style = Paint.Style.FILL
scalePointerPaint = Paint(Paint.ANTI_ALIAS_FLAG)
scalePointerPaint.color = scalePointerColor
scalePointerPaint.style = Paint.Style.FILL
scalePointerTextPaint = Paint(Paint.ANTI_ALIAS_FLAG)
scalePointerTextPaint.color = scaleColor
scalePointerTextPaint.style = Paint.Style.FILL
scalePointerTextPaint.textSize = spToPx(context, 14f).toFloat()
cursorPaint = Paint(Paint.ANTI_ALIAS_FLAG)
cursorPaint.color = cursorColor
cursorPaint.style = Paint.Style.FILL
cursorTextPaint = Paint(Paint.ANTI_ALIAS_FLAG)
cursorTextPaint.color = context.resources.getColor(R.color.black_232)
cursorTextPaint.style = Paint.Style.FILL
cursorTextPaint.textSize = spToPx(context, 32f).toFloat()
cursorLabelPaint = Paint(Paint.ANTI_ALIAS_FLAG)
cursorLabelPaint.color = scalePointerColor
cursorLabelPaint.style = Paint.Style.FILL
cursorLabelPaint.textSize = spToPx(context, 16f).toFloat()
}
/**
* 設置item數據
*/
fun setItems(items: List<*>) {
this.items = items
this.scrollHeight = (height + (this.items.size - 1) * scaleHeight).toFloat()
post {
mCurrentOrigin.x = 0f
mCurrentOrigin.y = 0f
invalidate()
}
}
/**
* 獲取item數據
*/
fun getItems(): List<*> {
return items
}
/**
* 設置標簽文字
*/
fun setLabel(label: String) {
this.label = label
//重新初始化刻度左距離
initScaleLeft()
//通知重新繪制
invalidate()
}
/**
* 觸控事件交給mGestureDetector
*/
override fun onTouchEvent(event: MotionEvent): Boolean {
val result = mGestureDetector.onTouchEvent(event)
//如果手指離開屏幕，并且沒有慣性滑動
if (event.action == MotionEvent.ACTION_UP && mCurrentFlingDirection == Direction.NONE) {
if (mCurrentScrollDirection == Direction.VERTICAL) {
//檢查是否需要對齊刻度
snapScroll()
}
mCurrentScrollDirection = Direction.NONE
}
return result
}
/**
* 計算View如何滑動
*/
override fun computeScroll() {
super.computeScroll()
if (scroller.isFinished) {//滾動以及完成
if (mCurrentFlingDirection !== Direction.NONE) {
// Snap to day after fling is finished.
mCurrentFlingDirection = Direction.NONE
snapScroll()//檢查是否需要對齊刻度，如果需要，則自動滾動，讓游標與刻度對齊
}
} else {
//如果當前不處于滾動狀態，則再次檢查是否需要對齊刻度
if (mCurrentFlingDirection != Direction.NONE && forceFinishScroll()) {
snapScroll()
} else if (scroller.computeScrollOffset()) {//檢查是否滾動完成，并且計算新的滾動坐標
mCurrentOrigin.y = scroller.currY.toFloat()//記錄當前y坐標
checkOriginY()//檢查坐標是否越界
ViewCompat.postInvalidateOnAnimation(this)//通知重新繪制
} else {//不作滾動
val startY = if (mCurrentOrigin.y > 0)
0f
else if (mCurrentOrigin.y < height - measuredHeight)
measuredHeight - scrollHeight
else
mCurrentOrigin.y
scroller.startScroll(0, startY.toInt(), 0, 0, 0)
}
}
}
/**
* 測量控件大小，并初始化一些必要的屬性
*/
override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
super.onMeasure(widthMeasureSpec, heightMeasureSpec)
val width = measuredWidth
val height = measuredHeight
offsetHeight = height / 2 - scaleHeight / 2
scrollHeight = height + (items.size - 1f) * scaleHeight
initScaleLeft()
pointerScaleLeft = scaleLeft + scaleWidth - scalePointerWidth
}
/**
* 初始化刻度左間距
*/
private fun initScaleLeft() {
val labelSize = measureTextSize(cursorLabelPaint, label)
scaleLeft = (measuredWidth - scalePointerWidth + cursorTextOffsetLeft + labelSize[0].toInt()) / 2
}
override fun onDraw(canvas: Canvas) {
super.onDraw(canvas)
if (items.isEmpty()) return
//繪制刻度
drawScale(canvas)
//繪制游標
drawCursor(canvas)
}
private fun drawScale(canvas: Canvas) {
for (i in 0 until items.size) {//根據給定的item信息繪制刻度
val top = offsetHeight + mCurrentOrigin.y.toInt() + i * scaleHeight + scaleHeight / 2
if (0 == i % 10) {//繪制整10刻度
canvas.drawRect(RectF(pointerScaleLeft.toFloat(), top - scaleStrokeWidth,
pointerScaleLeft.toFloat() + scalePointerWidth,
top + scaleStrokeWidth),
scalePointerPaint)
if (Math.abs(getSelectedItem() - i) > 1) {//整10刻度有文字，所以需要計算文字位置，并繪制文字
val text = items[i].toString()
val size = measureTextSize(scalePointerTextPaint, text)
canvas.drawText(text, pointerScaleLeft - size[0] * 1.3f, top + size[1] / 2, scalePointerTextPaint)
}
} else {//繪制普通刻度
canvas.drawRect(RectF(scaleLeft.toFloat(), top - scaleStrokeWidth,
scaleLeft.toFloat() + scaleWidth,
top + scaleStrokeWidth),
scalePaint)
}
}
}
/**
* 繪制游標，這里也需要計算文字位置，包括item文字和標簽文字
*/
private fun drawCursor(canvas: Canvas) {
val left = scaleLeft + scaleWidth - cursorWidth
val top = measuredHeight / 2f
canvas.drawRect(RectF(left.toFloat(), top.toInt() - scaleStrokeWidth,
left.toFloat() + cursorWidth, top.toInt() + scaleStrokeWidth),
cursorPaint)
val text = items[getSelectedItem()].toString()
val textSize = measureTextSize(cursorTextPaint, text)
val labelSize = measureTextSize(cursorLabelPaint, label)
val labelLeft = left - cursorTextOffsetLeft - labelSize[0]
val textOffset = (textSize[0] - labelSize[0]) / 2f
canvas.drawText(text, left - cursorTextOffsetLeft - textSize[0] + textOffset, top + textSize[1] / 2, cursorTextPaint)
canvas.drawText(label, labelLeft, top + textSize[1] + labelSize[1], cursorLabelPaint)
}
private fun forceFinishScroll(): Boolean {
return scroller.currVelocity <= minFlingVelocity
}
/**
* 與刻度對齊
*/
private fun snapScroll() {
scroller.computeScrollOffset()
val nearestOrigin = -getSelectedItem() * scaleHeight
mCurrentOrigin.y = nearestOrigin.toFloat()
ViewCompat.postInvalidateOnAnimation(this@RulerView)
}
/**
* 檢查y坐標越界
*/
private fun checkOriginY() {
if (mCurrentOrigin.y > 0) mCurrentOrigin.y = 0f
if (mCurrentOrigin.y < measuredHeight - scrollHeight)
mCurrentOrigin.y = measuredHeight - scrollHeight
}
/**
* 獲取選中的item
*/
fun getSelectedItem(): Int {
var index = -Math.round(mCurrentOrigin.y / scaleHeight)
if (index >= items.size) index = items.size - 1
if (index < 0) index = 0
return index
}
/**
* 設置選中item
*/
fun setSelectedItem(index: Int) {
post {
mCurrentOrigin.y = -(scaleHeight * index).toFloat()
checkOriginY()
ViewCompat.postInvalidateOnAnimation(this@RulerView)
snapScroll()
}
}
/**
* 手勢監聽
*/
private val onGestureListener = object : GestureDetector.SimpleOnGestureListener() {
/**
* 手指按下回調，這里將狀態標記為非滾動狀態
*/
override fun onDown(e: MotionEvent): Boolean {
parent.requestDisallowInterceptTouchEvent(true)
mCurrentScrollDirection = Direction.NONE
return true
}
/**
* 手指拖動回調
*/
override fun onScroll(e1: MotionEvent, e2: MotionEvent, distanceX: Float, distanceY: Float): Boolean {
//如果當前正在滾動，則停止?jié)L動
scroller.forceFinished(true)
// Log.e(RulerView::class.java, "onScroll: ${mCurrentOrigin.y}, $distanceY")
if (Direction.NONE == mCurrentScrollDirection) {//判斷滾動方向，這里只有垂直一個方向
mCurrentScrollDirection = if (Math.abs(distanceX) < Math.abs(distanceY)) {
Direction.VERTICAL
} else {
Direction.NONE
}
}
// Calculate the new origin after scroll.
when (mCurrentScrollDirection) {
Direction.VERTICAL -> {//計算手指拖動距離，并記錄新的坐標重繪界面
mCurrentOrigin.y -= distanceY
checkOriginY()
ViewCompat.postInvalidateOnAnimation(this@RulerView)
}
}
return true
}
/**
* 慣性滾動回調
*/
override fun onFling(e1: MotionEvent, e2: MotionEvent, velocityX: Float, velocityY: Float): Boolean {
scroller.forceFinished(true)
mCurrentFlingDirection = mCurrentScrollDirection
when (mCurrentFlingDirection) {
Direction.VERTICAL -> scroller.fling(mCurrentOrigin.x.toInt(), mCurrentOrigin.y.toInt(),
0, velocityY.toInt(), Integer.MIN_VALUE,
Integer.MAX_VALUE, Integer.MIN_VALUE, 0)
}
ViewCompat.postInvalidateOnAnimation(this@RulerView)
return true
}
}
class ItemCreator {
companion object {
fun range(start: Int, end: Int): List<*> {
val result = ArrayList<Int>()
(start..end).forEach {
result.add(it)
}
return result
}
}
}
companion object {
fun dpToPx(context: Context, dp: Float): Int {
return Math.round(context.resources.displayMetrics.density * dp)
}
fun spToPx(context: Context, sp: Float): Int {
return (TypedValue.applyDimension(2, sp, context.resources.displayMetrics) + 0.5f).toInt()
}
/**
* 測量文字寬高
*/
fun measureTextSize(paint: Paint, text: String): FloatArray {
if (TextUtils.isEmpty(text)) return floatArrayOf(0f, 0f)
val width = paint.measureText(text, 0, text.length)
val bounds = Rect()
paint.getTextBounds(text, 0, text.length, bounds)
return floatArrayOf(width, bounds.height().toFloat())
}
}
}
attrs.xml
<?xml version="1.0" encoding="utf-8"?> <resources> <declare-styleable name="app"> <attr name="scaleWidth" format="dimension" /> <attr name="scaleHeight" format="dimension" /> <attr name="cursorColor" format="color" /> <attr name="scaleColor" format="color" /> <attr name="scalePointerColor" format="color" /> </declare-styleable> </resources>
sample
<com.lava.demo.widget.RulerView android:id="@+id/timeRuler" android:layout_width="match_parent" android:layout_height="match_parent" android:background="#FAFAFA" app:cursorColor="#F48B2E" app:scaleColor="#C9C9C9" app:scaleHeight="8dp" app:scalePointerColor="#999999" app:scaleWidth="12dp" />
歡迎大家關注一下我開源的一個音視頻庫，HardwareVideoCodec是一個高效的Android音視頻編碼庫，支持軟編和硬編。使用它你可以很容易的實現任何分辨率的視頻編碼，無需關心攝像頭預覽大小。一切都如此簡單。目前已迭代多個穩定版本，歡迎查閱學習和使用，如有BUG或建議，歡迎Issue。
總結
以上就是這篇文章的全部內容了，希望本文的內容對大家的學習或者工作具有一定的參考學習價值，如果有疑問大家可以留言交流，謝謝大家對腳本之家的支持。
您可能感興趣的文章:
- Android實現圖片輪播效果的兩種方法
- Android實現圖片輪播效果
- Android實現Banner界面廣告圖片循環輪播（包括實現手動滑動循環）
- Android 使用ViewPager自動滾動循環輪播效果
- Android實現圖片自動輪播并且支持手勢左右無限滑動
- Android使用ViewPager加載圖片和輪播視頻
- Android實現圖片文字輪播特效
- Android自動播放Banner圖片輪播效果
- Android實現廣告圖片輪播效果
- Android ViewPager實現圖片輪播效果
相關文章
Android WebView交互傳遞json字符串并解析的方法
這篇文章主要給大家介紹了關于Android中WebView交互傳遞json字符串并解析的相關資料，文中通過示例代碼介紹的非常詳細，對各位Android開發者具有一定的參考學習價值，需要的朋友們下面隨著小編來一起學習學習吧。2018-05-05
這篇文章主要介紹了Android手機獲取IP地址的兩種方法,本文分別講解了WIFI和GPRS兩種情況下各自獲取手機IP地址的方法,需要的朋友可以參考下2015-05-05
Android編程獲取GPS數據的方法詳解
這篇文章主要介紹了Android編程獲取GPS數據的方法,結合實例形式分析了Android地理位置操作的相關函數與使用技巧,需要的朋友可以參考下2016-10-10
Android ProgressBar實現進度條效果
這篇文章主要為大家詳細介紹了Android ProgressBar實現進度條效果，文中示例代碼介紹的非常詳細，具有一定的參考價值，感興趣的小伙伴們可以參考一下2022-04-04
本篇主要介紹Kotlin中Thread線程與UI更新，注意不是協程而是線程。Kotlin本身是支持線程的。同時協程也是運行在線程中的2022-12-12
這篇文章主要給大家介紹了關于Android如何給通知channel靜音的相關資料,文中通過實例代碼介紹的非常詳細,對大家的學習或者工作具有一定的參考學習價值,需要的朋友可以參考下2022-02-02
這篇文章主要為大家詳細介紹了Android EventBus 普通事件/粘性事件的相關資料，具有一定的參考價值，感興趣的小伙伴們可以參考一下2017-11-11
這篇文章主要為大家詳細介紹了Android加載Assets目錄中Xml布局文件，具有一定的參考價值，感興趣的小伙伴們可以參考一下2018-12-12
這篇文章主要為大家介紹了Native層消息機制的深入探究及實例解析，有需要的朋友可以借鑒參考下，希望能夠有所幫助，祝大家多多進步，早日升職加薪2023-01-01
android調用web service(cxf)實例應用詳解
Google為ndroid平臺開發Web Service提供了支持，提供了Ksoap2-android相關架包接下來介紹android調用web service(cxf),感興趣的朋友可以了解下2013-01-01
