MFC實現漂亮界面之美化按鈕

更新時間：2019年02月20日 14:48:53 投稿：lijiao

這篇文章主要為大家詳細介紹了MFC實現漂亮界面之美化按鈕，具有一定的參考價值，感興趣的小伙伴們可以參考一下

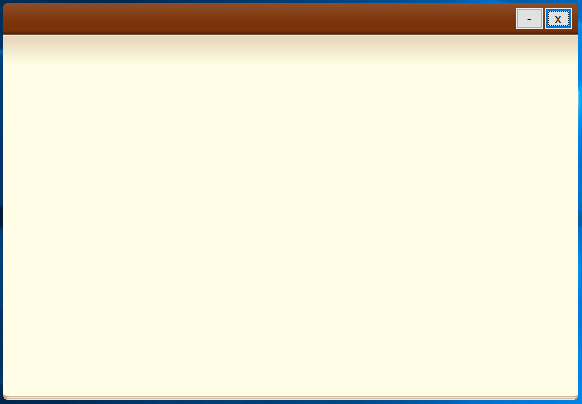

上次我們學習了如何美化對話框的界面，這次我們?yōu)樯洗蔚膶υ捒蛱砑觾蓚€按鈕，一個是關閉按鈕，另一個是最小化按鈕，好，現在我們先看一下效果：

是不是很難看，因為我們的對話框美化了，所以我們的按鈕也要美化，因為采用貼圖的方式來美化，所以，我先給出這兩個按鈕的PNG格式的圖片，該圖片支持透明色，具體如下：

關閉按鈕效果圖：

最小化按鈕效果圖：

這兩張效果圖是我自己從網上找的，可能不是很合適，但是用來教學，完全沒有問題，它們的尺寸都是108*21，每張圖片都有四個小圖片，第一張和第四張小圖片都是透明的，所以看不見效果，我們使用這兩張圖片來完成按鈕的美化，每張圖片從左向右有四張小圖片，我們只用前三張，分別對應默認狀態，焦點狀態，按下狀態。

下面，我們來說一下如何美化按鈕？

第1步，我們先在對話框上放置兩個按鈕，一個是關閉按鈕，另一個是最小化按鈕，它們對應的ID分別是IDC_BUTTON_CLOSE和IDC_BUTTON_MIN，然后將我們的按鈕設置為自繪制模式，方法如下：

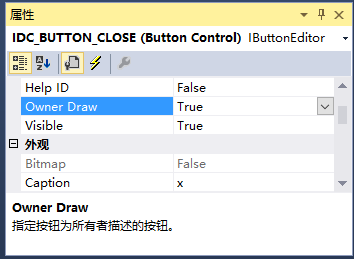

選擇按鈕，右鍵屬性，在屬性列表中找到Owner Draw選項，將其設置為True，效果圖如下：

再為它們添加兩個成員變量，具體如下：

CButton m_btnClose;
CButton m_btnMin;

第2步，我們新建一個類，繼承自CButton，我們?nèi)∶麨镃MyButton，為其添加3個成員變量，分別如下：

//按鈕背景圖像
CImage m_imgButton;
//按鈕png路徑，包括焦點，正常，按下3個狀態
CString m_strImgPath;
//父窗口背景圖片背景路徑，透明png需要使用
CString m_strImgParentPath;

第3步，我們?yōu)镃MyButton添加3個成員函數，分別如下：

//設置按鈕背景圖片路徑，父窗口背景圖片路徑
void SetImagePath(CString strImgPath, CString strParentImgPath);
//初始化按鈕，主要是調整按鈕的位置，處理透明色
bool InitMyButton(int nX/*左上角X坐標*/, int nY/*左上角Y坐標*/,int nW/*圖像寬*/, int nH/*圖像高*/, bool bIsPng/*是否是PNG圖片*/);
//自繪制函數
void DrawItem(LPDRAWITEMSTRUCT lpDrawItemStruct);

CMyButton的聲明最終如下：

class CMyButton : public CButton
{
 DECLARE_DYNAMIC(CMyButton)

public:
 CMyButton();

 virtual ~CMyButton();

 //按鈕背景圖像
 CImage m_imgButton;

 //按鈕png路徑，包括焦點，正常，按下3個狀態
 CString m_strImgPath;

 //父窗口背景圖片背景路徑，透明png需要使用
 CString m_strImgParentPath;

 //設置按鈕背景圖片路徑，父窗口背景圖片路徑
 void SetImagePath(CString strImgPath, CString strParentImgPath);

 //初始化按鈕，主要是調整按鈕的位置，處理透明色
 bool InitMyButton(int nX/*左上角X坐標*/, int nY/*左上角Y坐標*/,int nW/*圖像寬*/, int nH/*圖像高*/, bool bIsPng/*是否是PNG圖片*/);

 //自繪制函數
 void DrawItem(LPDRAWITEMSTRUCT lpDrawItemStruct);

protected:
 DECLARE_MESSAGE_MAP()
};

第4步，我們實現SetImagePath函數，它的功能是為按鈕背景圖片和父窗口背景圖片成員函數初始化，具體如下：

void CMyButton::SetImagePath(CString strImgPath, CString strParentImgPath)
{
  m_strImgPath = strImgPath;
  m_strImgParentPath = strParentImgPath;
}

第5步，我們實現InitMyButton函數，它的功能是調整按鈕在對話框上的位置，其中的參數代表該按鈕在父窗口的左上角X坐標，Y坐標，寬度，高度，最后一個參數是為PNG格式圖片準備的，如果是PNG帶透明色的圖片，需要對它進行特殊處理，具體定義如下：

bool CMyButton::InitMyButton(int nX, int nY, int nW, int nH, bool bIsPng)
{
 HRESULT hr = 0;
 if (m_strImgPath.IsEmpty())
 return false;
 hr = m_imgButton.Load(m_strImgPath);

 if (FAILED(hr))
 return false;

 if (bIsPng)
 {
 if (m_imgButton.GetBPP() == 32)
 {
  int i = 0;
  int j = 0;
  for (i = 0; i < m_imgButton.GetWidth(); i++)
  {
  for (j = 0; j < m_imgButton.GetHeight(); j++)
  {
   byte * pbyte = (byte *)m_imgButton.GetPixelAddress(i, j);
   pbyte[0] = pbyte[0] * pbyte[3] / 255;
   pbyte[1] = pbyte[1] * pbyte[3] / 255;
   pbyte[2] = pbyte[2] * pbyte[3] / 255;
  }
  }
 }
 }

 MoveWindow(nX,nY,nW,nH);

 return true;
}

其中MoveWindow函數是用來調整按鈕位置的函數，其中的參數分別代表其在父窗口的左上角X坐標，左上角Y坐標，寬度，高度。

第6步，我們實現DrawItem函數，它是美化Button的核心函數，當我們將Button設置為自繪制后，每次按鈕需要刷新，重新繪制的時候，MFC框架會調用它的DrawItem函數，在這個函數中，我們可以根據按鈕當前的狀態為其貼上相應的背景圖。當我們按鈕按鈕的時候，為其貼上被按下的背景圖；當我們的按鈕獲取焦點的時候，為其貼上獲取焦點的背景圖；當我們的按鈕沒有焦點，我們?yōu)槠滟N上默認的背景圖片，它們對應的位置前面已經說過。為了避免閃爍，我們采用雙緩沖的方式，具體代碼如下：

void CMyButton::DrawItem(LPDRAWITEMSTRUCT lpDrawItemStruct)
{
 if (!lpDrawItemStruct)
 return;
 HDC hMemDC;
 HBITMAP bmpMem;
 HGDIOBJ hOldObj;
 bmpMem = CreateCompatibleBitmap(lpDrawItemStruct->hDC, lpDrawItemStruct->rcItem.right - lpDrawItemStruct->rcItem.left, lpDrawItemStruct->rcItem.bottom - lpDrawItemStruct->rcItem.top);
 if (!bmpMem)
 return;
 hMemDC = CreateCompatibleDC(lpDrawItemStruct->hDC);
 if (!hMemDC)
 {
 if (bmpMem)
 {
  ::DeleteObject(bmpMem);
  bmpMem = NULL;
 }
 return;
 }

 hOldObj = ::SelectObject(hMemDC, bmpMem);

 RECT rectTmp = { 0 };

 rectTmp = lpDrawItemStruct->rcItem;

 MapWindowPoints(GetParent(), &rectTmp);

 int nW = lpDrawItemStruct->rcItem.right - lpDrawItemStruct->rcItem.left;

 int nH = lpDrawItemStruct->rcItem.bottom - lpDrawItemStruct->rcItem.top;

 if (lpDrawItemStruct->itemState & ODS_SELECTED)
 {
 //按鈕被選擇
 m_imgButton.BitBlt(hMemDC, 0, 0, nW, nH, nW*2, 0, SRCCOPY);
 }
 else if (lpDrawItemStruct->itemState & ODS_FOCUS)
 {
        //焦點狀態
       m_imgButton.BitBlt(hMemDC, 0, 0, nW, nH, nW, 0, SRCCOPY);
 }
 else
 {
 //默認狀態
 CImage imgParent;

 imgParent.Load(m_strImgParentPath);

 imgParent.Draw(hMemDC, 0, 0, nW, nH, rectTmp.left, rectTmp.top, nW, nH);

 m_imgButton.AlphaBlend(hMemDC, 0, 0, nW, nH, 0, 0, nW, nH);

 imgParent.Destroy();

 }

 ::BitBlt(lpDrawItemStruct->hDC, 0, 0, nW, nH, hMemDC, 0, 0, SRCCOPY);

 SelectObject(hMemDC, hOldObj);

 if (bmpMem)
 {
 ::DeleteObject(bmpMem);
 bmpMem = NULL;
 }

 if (hMemDC)
 {
 ::DeleteDC(hMemDC);
 hMemDC = NULL;
 }
 return;
}

這里我們重點說一下默認狀態的背景圖，因為它是透明的，并且我們采用的是雙緩沖，所以，為了避免最終透明色變成黑色，我們先在內存DC上貼上按鈕在父窗口位置的背景圖，這樣可以解決透明色變成黑色的問題，如果你采用GDI+，就不用這么做，但是我們采用的是GDI。

第7步，用CMyButton替代對話框頭文件中的CButton。

第8步，在對話框的InitDialog中，對兩個按鈕進行初始化，具體如下：

m_btnMin.SetImagePath(_T("./res/btn_min.png"), _T("./res/Background.png"));
m_btnMin.InitMyButton(516, 8, 27, 21, true);
m_btnClose.SetImagePath(_T("./res/btn_close.png"),_T("./res/Background.png"));
m_btnClose.InitMyButton(545,8,27,21,true);

第9步，編譯程序，最終效果圖如下：
