java poi設置生成的word的圖片為上下型環繞以及其位置的實現

更新時間：2019年09月06日 09:13:40 作者：十三

這篇文章主要介紹了java poi設置生成的word的圖片為上下型環繞以及其位置的實現，文中通過示例代碼介紹的非常詳細，對大家的學習或者工作具有一定的參考學習價值，需要的朋友們下面隨著小編來一起學習學習吧

問題描述

在使用poi-tl word模版工具時，發現生成的文檔中，圖片格式為嵌入型，有的圖片甚至被表格遮擋一半。而自己想要的圖片格式為上下型環繞，并且圖片需要居中。

問題分析

poi-tl渲染圖片，使用的是org.apache.poi.xwpf.usermodel.XWPFRun的addPicture方法，該方法中有一段代碼：CTInline inline = drawing.addNewInline();意思就是默認將圖片轉為inline類型，即行內元素。

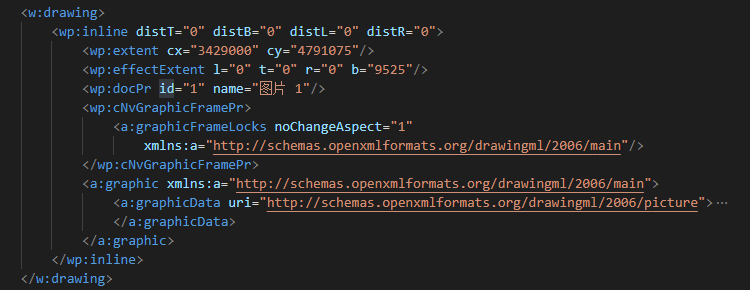

然后我們把生成的嵌入型圖片的文檔轉換成xml文件，然后再新建一個文檔，插入圖片后，設置圖片為上下型環繞，保存為另一個xml，比較下兩個xml的區別。嵌入型圖片的xml是：

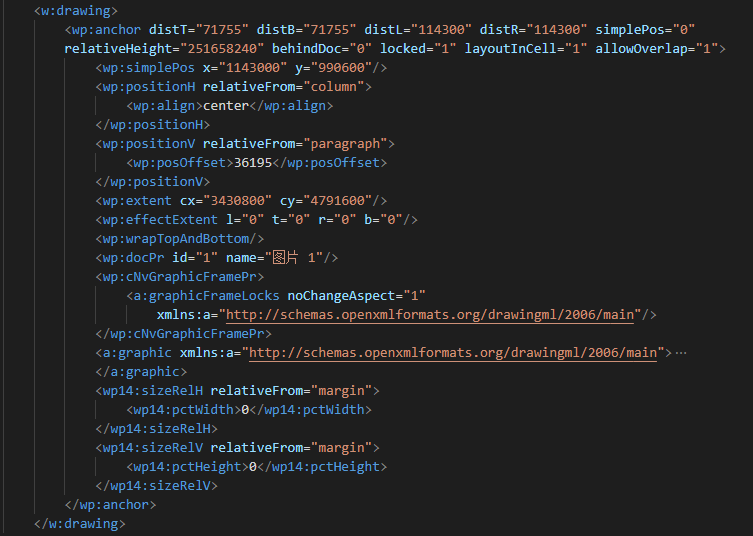

上下型環繞的圖片的xml是

我們看到兩種格式的圖片標簽分別為inline和anchor。所以如果我們想把圖片設置為上下型環繞，需要重寫poi的addPicture方法，把圖片轉為anchor類型。

我們仿照org.apache.poi.xwpf.usermodel.XWPFRun的addPicture方法，將CTInline inline = drawing.addNewInline();換成 CTAnchor anchor = drawing.addNewAnchor();，然后對比著xml，依次對anchor的字段進行賦值。結果發現生成的word無法正常打開，查了很多資料，都說poi的CTAnchor有問題，使用后無法正常打開生成的word。

此路不通，那我們就嘗試另一種思路，我們不通過CTAnchor來生成anchor標簽，而是直接使用xml，將xml賦給poi的drawing。具體的處理方式在后面。

xml標簽和圖片格式解析

在word中，在圖片上右鍵，選擇大小和位置，就可以看到如下界面：

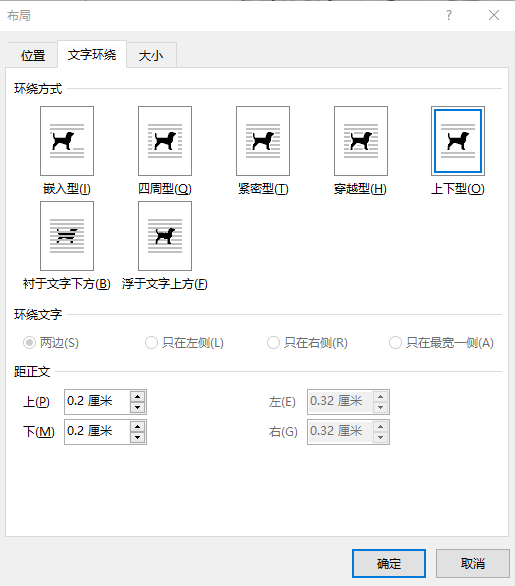

圖中的上下型對應的是xml中的<wp:wrapTopAndBottom/>標簽，不同環繞方式該標簽值不一樣。如果需要其他格式，可以設置好后，把文檔保存為xml，找到對應的標簽。

圖中的距正文上下左右距離，對應的是<wp:anchor distT="71755" distB="71755" distL="114300" distR="114300" ...>中的disT、disB、disL、disR屬性。

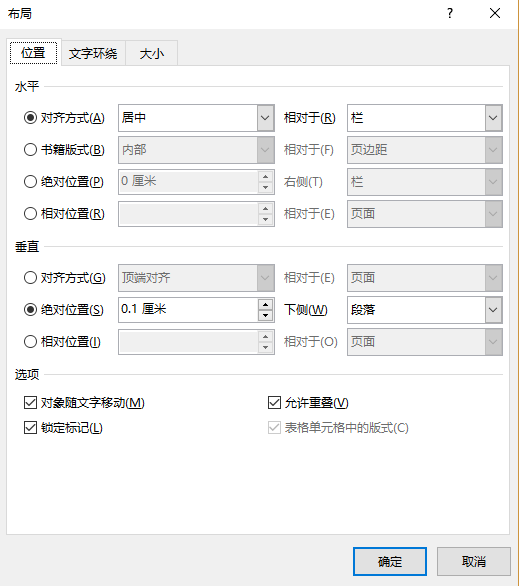

圖中位置一欄，水平對齊方式居中、相對于欄對應的是xml中的<wp:positionH relativeFrom="column"><wp:align>center</wp:align></wp:positionH>。

垂直-絕對位置0.1cm，下側段落對應的是xml中的<wp:positionV relativeFrom="paragraph"><wp:posOffset>36195</wp:posOffset></wp:positionV>。

我們可以根據不同的需要來設置不同的xml。

我使用的xml是

 String xml = "<wp:anchor allowOverlap=\"0\" layoutInCell=\"1\" locked=\"0\" behindDoc=\"0\" relativeHeight=\"0\"
        simplePos=\"0\" distR=\"0\" distL=\"0\" distB=\"0\" distT=\"0\" " +
        " xmlns:wp=\"http://schemas.openxmlformats.org/drawingml/2006/wordprocessingDrawing\"" +
        " xmlns:wp14=\"http://schemas.microsoft.com/office/word/2010/wordprocessingDrawing\"" +
        " xmlns:r=\"http://schemas.openxmlformats.org/officeDocument/2006/relationships\" >" +
        "<wp:simplePos y=\"0\" x=\"0\"/>" +
        "<wp:positionH relativeFrom=\"column\">" +
        "<wp:align>center</wp:align>" +
        "</wp:positionH>" +
        "<wp:positionV relativeFrom=\"paragraph\">" +
        "<wp:posOffset>0</wp:posOffset>" +
        "</wp:positionV>" +
        "<wp:extent cy=\""+height+"\" cx=\""+width+"\"/>" +
        "<wp:effectExtent b=\"0\" r=\"0\" t=\"0\" l=\"0\"/>" +
        "<wp:wrapTopAndBottom/>" +
        "<wp:docPr descr=\"Picture Alt\" name=\"Picture Hit\" id=\"0\"/>" +
        "<wp:cNvGraphicFramePr>" +
        "<a:graphicFrameLocks noChangeAspect=\"true\" xmlns:a=\"http://schemas.openxmlformats.org/drawingml/2006/main\" />" +
        "</wp:cNvGraphicFramePr>" +
        "<a:graphic xmlns:a=\"http://schemas.openxmlformats.org/drawingml/2006/main\">" +
        "<a:graphicData uri=\"http://schemas.openxmlformats.org/drawingml/2006/picture\" xmlns:a=\"http://schemas.openxmlformats.org/drawingml/2006/main\">" +
        "<pic:pic xmlns:pic=\"http://schemas.openxmlformats.org/drawingml/2006/picture\">" +
        "<pic:nvPicPr>" +
        "<pic:cNvPr name=\"Picture Hit\" id=\"1\"/>" +
        "<pic:cNvPicPr/>" +
        "</pic:nvPicPr>" +
        "<pic:blipFill>" +
        "<a:blip r:embed=\""+relationId+"\"/>" +
        "<a:stretch>" +
        "<a:fillRect/>" +
        "</a:stretch>" +
        "</pic:blipFill>" +
        "<pic:spPr>" +
        "<a:xfrm>" +
        "<a:off y=\"0\" x=\"0\"/>" +
        "<a:ext cy=\""+height+"\" cx=\""+width+"\"/>" +
        "</a:xfrm>" +
        "<a:prstGeom prst=\"rect\">" +
        "<a:avLst/>" +
        "</a:prstGeom>" +
        "</pic:spPr>" +
        "</pic:pic>" +
        "</a:graphicData>" +
        "</a:graphic>" +
        "<wp14:sizeRelH relativeFrom=\"margin\">" +
        "<wp14:pctWidth>0</wp14:pctWidth>" +
        "</wp14:sizeRelH>" +
        "<wp14:sizeRelV relativeFrom=\"margin\">" +
        "<wp14:pctHeight>0</wp14:pctHeight>" +
        "</wp14:sizeRelV>" +
        "</wp:anchor>";

其中width和height是圖片的寬度和高度，relationId是圖片的id。

解決方案

1，首先定義一個poi-tl的圖片渲染器，使得其不再調用poi默認的圖片渲染器，而是使用我們自己定義的。

public class MyPictureRenderPolicy extends AbstractRenderPolicy<PictureRenderData> {
@Override
protected boolean validate(PictureRenderData data) {
  return (null != data.getData() || null != data.getPath());
}

@Override
public void doRender(RunTemplate runTemplate, PictureRenderData picture, XWPFTemplate template)
    throws Exception {
  XWPFRun run = runTemplate.getRun();
  MyPictureRenderPolicy.Helper.renderPicture(run, picture);
}

@Override
protected void afterRender(RenderContext context) {
  clearPlaceholder(context, false);
}

@Override
protected void doRenderException(RunTemplate runTemplate, PictureRenderData data, Exception e) {
  logger.info("Render picture " + runTemplate + " error: {}", e.getMessage());
  runTemplate.getRun().setText(data.getAltMeta(), 0);
}

public static class Helper {
  public static void renderPicture(XWPFRun run, PictureRenderData picture) throws Exception {
    int suggestFileType = suggestFileType(picture.getPath());
    InputStream ins = null == picture.getData() ? new FileInputStream(picture.getPath())
        : new ByteArrayInputStream(picture.getData());

    String relationId = run.getDocument().addPictureData(ins, suggestFileType);
    long width = Units.toEMU(picture.getWidth());
    long height = Units.toEMU(picture.getHeight());
    CTDrawing drawing = run.getCTR().addNewDrawing();
    String xml = "<wp:anchor allowOverlap=\"0\" layoutInCell=\"1\" locked=\"0\" behindDoc=\"0\" relativeHeight=\"0\" simplePos=\"0\" distR=\"0\" distL=\"0\" distB=\"0\" distT=\"0\" " +
        " xmlns:wp=\"http://schemas.openxmlformats.org/drawingml/2006/wordprocessingDrawing\"" +
        " xmlns:wp14=\"http://schemas.microsoft.com/office/word/2010/wordprocessingDrawing\"" +
        " xmlns:r=\"http://schemas.openxmlformats.org/officeDocument/2006/relationships\" >" +
        "<wp:simplePos y=\"0\" x=\"0\"/>" +
        "<wp:positionH relativeFrom=\"column\">" +
        "<wp:align>center</wp:align>" +
        "</wp:positionH>" +
        "<wp:positionV relativeFrom=\"paragraph\">" +
        "<wp:posOffset>0</wp:posOffset>" +
        "</wp:positionV>" +
        "<wp:extent cy=\""+height+"\" cx=\""+width+"\"/>" +
        "<wp:effectExtent b=\"0\" r=\"0\" t=\"0\" l=\"0\"/>" +
        "<wp:wrapTopAndBottom/>" +
        "<wp:docPr descr=\"Picture Alt\" name=\"Picture Hit\" id=\"0\"/>" +
        "<wp:cNvGraphicFramePr>" +
        "<a:graphicFrameLocks noChangeAspect=\"true\" xmlns:a=\"http://schemas.openxmlformats.org/drawingml/2006/main\" />" +
        "</wp:cNvGraphicFramePr>" +
        "<a:graphic xmlns:a=\"http://schemas.openxmlformats.org/drawingml/2006/main\">" +
        "<a:graphicData uri=\"http://schemas.openxmlformats.org/drawingml/2006/picture\" xmlns:a=\"http://schemas.openxmlformats.org/drawingml/2006/main\">" +
        "<pic:pic xmlns:pic=\"http://schemas.openxmlformats.org/drawingml/2006/picture\">" +
        "<pic:nvPicPr>" +
        "<pic:cNvPr name=\"Picture Hit\" id=\"1\"/>" +
        "<pic:cNvPicPr/>" +
        "</pic:nvPicPr>" +
        "<pic:blipFill>" +
        "<a:blip r:embed=\""+relationId+"\"/>" +
        "<a:stretch>" +
        "<a:fillRect/>" +
        "</a:stretch>" +
        "</pic:blipFill>" +
        "<pic:spPr>" +
        "<a:xfrm>" +
        "<a:off y=\"0\" x=\"0\"/>" +
        "<a:ext cy=\""+height+"\" cx=\""+width+"\"/>" +
        "</a:xfrm>" +
        "<a:prstGeom prst=\"rect\">" +
        "<a:avLst/>" +
        "</a:prstGeom>" +
        "</pic:spPr>" +
        "</pic:pic>" +
        "</a:graphicData>" +
        "</a:graphic>" +
        "<wp14:sizeRelH relativeFrom=\"margin\">" +
        "<wp14:pctWidth>0</wp14:pctWidth>" +
        "</wp14:sizeRelH>" +
        "<wp14:sizeRelV relativeFrom=\"margin\">" +
        "<wp14:pctHeight>0</wp14:pctHeight>" +
        "</wp14:sizeRelV>" +
        "</wp:anchor>";
    drawing.set(XmlToken.Factory.parse(xml, DEFAULT_XML_OPTIONS));
    CTPicture pic = getCTPictures(drawing).get(0);
    XWPFPicture xwpfPicture = new XWPFPicture(pic, run);
    run.getEmbeddedPictures().add(xwpfPicture);
  }


  public static List<CTPicture> getCTPictures(XmlObject o) {
    List<CTPicture> pictures = new ArrayList<>();
    XmlObject[] picts = o.selectPath("declare namespace pic='"
        + CTPicture.type.getName().getNamespaceURI() + "' .//pic:pic");
    for (XmlObject pict : picts) {
      if (pict instanceof XmlAnyTypeImpl) {
        // Pesky XmlBeans bug - see Bugzilla #49934
        try {
          pict = CTPicture.Factory.parse(pict.toString(),
              DEFAULT_XML_OPTIONS);
        } catch (XmlException e) {
          throw new POIXMLException(e);
        }
      }
      if (pict instanceof CTPicture) {
        pictures.add((CTPicture) pict);
      }
    }
    return pictures;
  }


  public static int suggestFileType(String imgFile) {
    int format = 0;
    if (imgFile.endsWith(".emf")) {
      format = XWPFDocument.PICTURE_TYPE_EMF;
    } else if (imgFile.endsWith(".wmf")) {
      format = XWPFDocument.PICTURE_TYPE_WMF;
    } else if (imgFile.endsWith(".pict")) {
      format = XWPFDocument.PICTURE_TYPE_PICT;
    } else if (imgFile.endsWith(".jpeg") || imgFile.endsWith(".jpg")) {
      format = XWPFDocument.PICTURE_TYPE_JPEG;
    } else if (imgFile.endsWith(".png")) {
      format = XWPFDocument.PICTURE_TYPE_PNG;
    } else if (imgFile.endsWith(".dib")) {
      format = XWPFDocument.PICTURE_TYPE_DIB;
    } else if (imgFile.endsWith(".gif")) {
      format = XWPFDocument.PICTURE_TYPE_GIF;
    } else if (imgFile.endsWith(".tiff")) {
      format = XWPFDocument.PICTURE_TYPE_TIFF;
    } else if (imgFile.endsWith(".eps")) {
      format = XWPFDocument.PICTURE_TYPE_EPS;
    } else if (imgFile.endsWith(".bmp")) {
      format = XWPFDocument.PICTURE_TYPE_BMP;
    } else if (imgFile.endsWith(".wpg")) {
      format = XWPFDocument.PICTURE_TYPE_WPG;
    } else {
      throw new RenderException(
          "Unsupported picture: " + imgFile + ". Expected emf|wmf|pict|jpeg|png|dib|gif|tiff|eps|bmp|wpg");
    }
    return format;
  }

}
}

然后在渲染模板的時候，配置我們自己定義的圖片渲染器

 public static void main(String[] args) throws Exception{

  String path = "1.docx";
  InputStream templateFile = Demo.class.getClassLoader().getResourceAsStream(path);
  Map map = new HashMap();
  map.put("pic", new PictureRenderData(120, 80, ".png", Demo.class.getClassLoader().getResourceAsStream("1.png")));


  // 將數據整合到模板中去
  Configure.ConfigureBuilder builder = Configure.newBuilder();
  builder.supportGrammerRegexForAll();
  builder.addPlugin('@', new MyPictureRenderPolicy());
  XWPFTemplate template = XWPFTemplate.compile(templateFile, builder.build()).render(map);

  String docPath = "C:\\Users\\csdc01\\Desktop\\out.docx";
  FileOutputStream outputStream1 = new FileOutputStream(docPath);
  template.write(outputStream1);
  outputStream1.flush();
  outputStream1.close();
}

源碼：https://github.com/ksyzz/poi-tl-demo.git
