詳解opencv中畫圓circle函數和橢圓ellipse函數
1. void ellipse(InputOutputArray img, Point center, Size axes, double angle, double startAngle, double endAngle,
const Scalar& color, int thickness = 1, int lineType = LINE_8, int shift = 0);
ellipse函數將橢圓畫到圖像 lmg 上， 橢圓中心為點center，并且大小位于矩形 axes 內，橢圓旋轉角度為 angle， 擴展的弧度從 0 度到 360 度，
圖形顏色為 Scalar(x， y，z)，線寬 (thickness)為 1，線型(lineType)為 8 (8 聯通線型)。
2. void circle(InputOutputArray img, Point center, int radius, const Scalar& color, int thickness = 1, int lineType = LINE_8, int shift = 0);
img :表示輸入的圖像
center: 圓心坐標
radius: 圓的半徑
color：Scalar類型，表示圓的顏色，例如藍色為Scalar（255,0,0）
thickness:線的寬度
lineType：線的類型，（默認為8聯通型）
#include<iostream>
#include<opencv2/opencv.hpp>
using namespace cv;
using namespace std;
#define WINDOW_NAME1 "繪制圖1"
#define WINDOW_NAME2 "繪制圖2"
#define WINDOW_WIDTH 600 //定義窗口大小
string image = "C:\\Users\\asus\\Pictures\\Saved Pictures\\123.jpg";
void DrawEllipse(Mat img, double angle);
void DrawFi1ledCirc1e(Mat img, Point center);
int main()
{
Mat atomImage = Mat::zeros(WINDOW_WIDTH, WINDOW_WIDTH, CV_8UC3);
Mat rookImage = Mat::zeros(WINDOW_WIDTH, WINDOW_WIDTH, CV_8UC3);
//繪制橢圓
DrawEllipse(atomImage, 90);
DrawEllipse(atomImage, 0);
DrawEllipse(atomImage, 45);
DrawEllipse(atomImage, -45);
//繪制圓心
DrawFi1ledCirc1e(atomImage, Point(WINDOW_WIDTH / 2,WINDOW_WIDTH / 2));

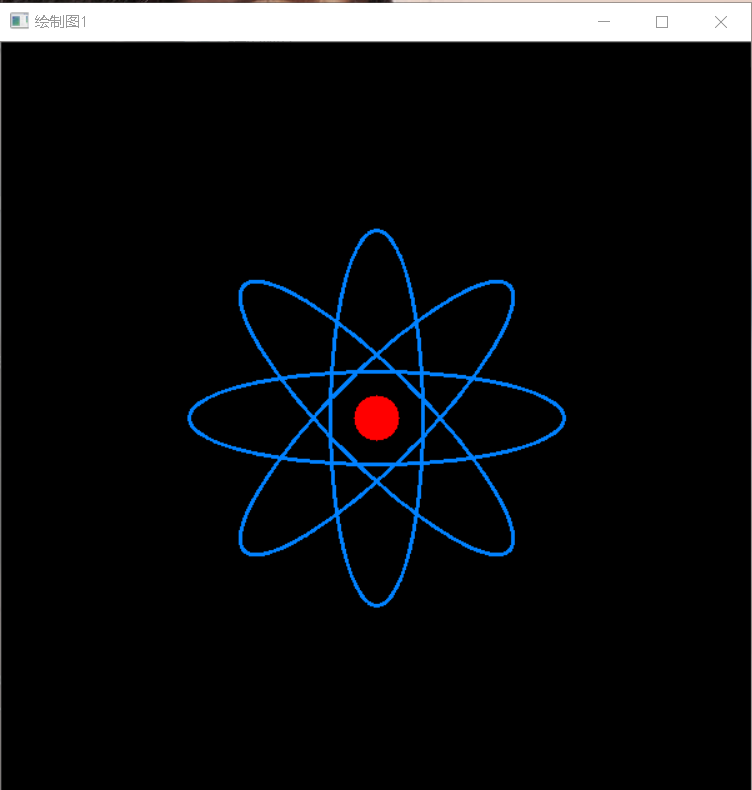

imshow(WINDOW_NAME1, atomImage);
waitKey(0);
return 0;
}
void DrawEllipse(Mat img, double angle) {
int thickness = 2;
int lineType = 8;
ellipse(img, Point(WINDOW_WIDTH / 2, WINDOW_WIDTH / 2),
Size(WINDOW_WIDTH / 4, WINDOW_WIDTH / 16), angle, 0, 360, Scalar(255, 129, 0),
thickness, lineType);
}
void DrawFi1ledCirc1e(Mat img, Point center) {
int thickness = -1;
int lineType = 8;
circle(img, center, WINDOW_WIDTH / 32, Scalar(0, 0, 255), thickness, lineType);
}
總結
以上所述是小編給大家介紹的opencv中畫圓circle函數和橢圓ellipse函數，希望對大家有所幫助，如果大家有任何疑問請給我留言，小編會及時回復大家的。在此也非常感謝大家對腳本之家網站的支持！
如果你覺得本文對你有幫助，歡迎轉載，煩請注明出處，謝謝！
