SpringBoot整合MQTT小結匯總
前言:
這幾天在準備面試的過程中做的一個小demo,主要是用通過SpringBoot實現一個與MQTT服務交互通信,也是看著別人的項目改的,這兩個技術之前都沒有接觸過,希望記錄一下可以分享給大家,也好久沒更新了,借此機會更新一波blog。在正式的開始這個項目前還是學了一下SSM和SpringBoot的基礎,上手起來不會這么的無力。期間也是查閱了很多的資料和詢問了諸多大佬。
好了話不多說,一步步的搭建項目和原理詳解就在下面了
一、什么是mqtt
MQTT(Message Queuing Telemetry Transport,消息隊列遙測傳輸協議),是一種基于發布/訂閱(publish/subscribe)模式的“輕量級”通訊協議,該協議構建于 TCP/IP 協議上,由 IBM 于 1999 年發明。MQTT 協議的主要特征是開放、簡單、輕量級和易于實現,這些特征使得它適用于受約束的應用環境,如:
網絡受限:網絡帶寬較低且傳輸不可靠
終端受限:協議運行在嵌入式設備上,嵌入式終端的處理器、內存等是受限的
通過 MQTT 協議,目前已經擴展出了數十種 MQTT 服務器端程序,可以通過 PHP、Java、Python、C、C# 等語言向 MQTT 發送消息。由于開放源代碼、耗電量小等特點,MQTT 非常適用于物聯網領域,如傳感器與服務器的通信、傳感器信息采集等。
二、主要思想
發布/訂閱模式
訂閱發布模式定義了一種一對多的依賴關系,讓多個訂閱者對象同時監聽某一個主題對象。這個主題對象在自身狀態變化時,會通知所有訂閱者對象,使它們能夠自動更新自己的狀態。
將一個系統分割成一系列相互協作的類有一個很不好的副作用,那就是需要維護相應對象間的一致性,這樣會給維護、擴展和重用都帶來不便。當一個對象的改變需要同時改變其他對象,而且它不知道具體有多少對象需要改變時,就可以使用訂閱發布模式了。
一個抽象模型有兩個方面,其中一方面依賴于另一方面,這時訂閱發布模式可以將這兩者封裝在獨立的對象中,使它們各自獨立地改變和復用。訂閱發布模式所做的工作其實就是在解耦合。讓耦合的雙方都依賴于抽象,而不是依賴于具體,從而使得各自的變化都不會影響另一邊的變化。
發布/訂閱模式并不是 MQTT 協議特有的模式,像我們很多消息中間件都有使用發布/訂閱模式,這里你是不是想說,這不就是我們所說的觀察者模式嘛,還真不是,這兩個模式很容易混淆。觀察者模式只有觀察者 + 被觀察者兩個角色,而發布/訂閱模式還有一個經紀人 Broker;往更深層次的講觀察者和被觀察者,是松耦合的關系,而發布者和訂閱者,則完全不存在耦合。
在我們?nèi)粘懗绦驎r,經常遇到下面這種情況:
public void 前端業務/硬件業務() { 刷新界面(); 更新數據庫(); 對界面更新數據(); ……………………………… }
當有前端和硬件業務產生時,需要依次要去執行:刷新界面()、更新數據庫()、對界面更新數據()等操作。表面上看代碼寫得很工整,其實這里面有很多的問題:
首先,這完全是面向過程開發,根本不適合大型項目。
第二,代碼維護量太大。設想一下,如果產生業務后要執行10多個操作,那這將是個多么大,多少復雜的類呀,時間一長,可能連開發者自己都不知道如何去維護了。
第三,擴展性差。如果產生業務后,要增加一個聲音提示()功能,怎么辦呢?沒錯,只能加在前端業務/硬件業務()這個函數中,這樣一來,就違反了“開放-關閉原則”。而且修改了原有的函數,那么在測試時,除了要測新增功能外,還要做原功能的回歸測試;在一個大型項目中,做一次回歸測試可能要花費大約兩周左右的時間,而且前提是新增功能沒有影響原來功能及產生新的bug。
那么如何把前端業務/硬件業務()函數同其他函數進行解耦合呢?別著急,下面就介紹今天的主角----訂閱發布模式。見下圖:
上面的流程就是對有告警信息產生()這個函數的描述。我們要做的,就是把產生告警和它需要通知的事件進行解耦,讓它們之間沒有相互依賴的關系,解耦合圖如下:
事件觸發者被抽象出來,稱為消息發布者,即圖中的P。事件接受都被抽象出來,稱為消息訂閱者,即圖中的S。P與S之間通過Broker(即訂閱器)連接。這樣就實現了P與S的解耦。首先,P就把消息發送到指定的訂閱器上,從始至終,它并不知道也不關心要把消息發向哪個S。S如果想接收消息,就要向訂閱器進行訂閱,訂閱成功后,S就可以接收來自Broker的消息了,從始至終,S并不知道也不關心消息來源于哪個具體的P。同理,S還可以向Broker進行退訂操作,成功退訂后,S就無法接收到來自指定Broker的消息了。這樣就完美的解決了P與S之間的解耦。
三、MQTT重要概念
3.1 MQTT Client
publisher 和 subscriber 都屬于 MQTT Client,之所以有發布者和訂閱者這個概念,其實是一種相對的概念,就是指當前客戶端是在發布消息還是在接收消息,發布和訂閱的功能也可以由同一個 MQTT Client 實現。
MQTT 客戶端是運行 MQTT 庫并通過網絡連接到 MQTT 代理的任何設備(從微控制器到成熟的服務器)。例如,MQTT 客戶端可以是一個非常小的、資源受限的設備,它通過無線網絡進行連接并具有一個最低限度的庫?;旧希魏问褂?TCP/IP 協議使用 MQTT 設備的都可以稱之為 MQTT Client。MQTT 協議的客戶端實現非常簡單直接,易于實施是 MQTT 非常適合小型設備的原因之一。MQTT 客戶端庫可用于多種編程語言。例如,Android、Arduino、C、C++、C#、Go、iOS、Java、JavaScript 和 .NET。
3.2 MQTT Broker
與 MQTT Client 對應的就是 MQTT Broker,Broker 是任何發布/訂閱協議的核心,根據實現的不同,代理可以處理多達數百萬連接的 MQTT Client。
Broker 負責接收所有消息,過濾消息,確定是哪個Client 訂閱了每條消息,并將消息發送給對應的 Client,Broker 還負責保存會話數據,這些數據包括訂閱的和錯過的消息。Broker 還負責客戶端的身份驗證和授權。
3.3 MQTT Connection

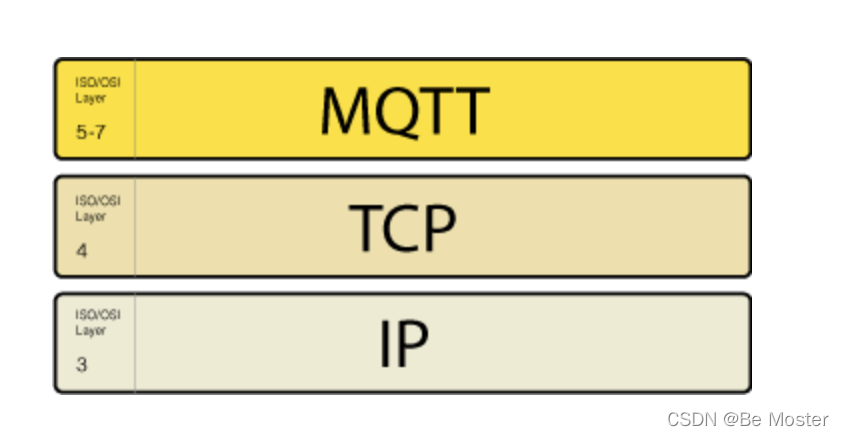

MQTT 協議基于 TCP/IP??蛻舳撕痛矶夹枰幸粋€ TCP/IP 協議支持。

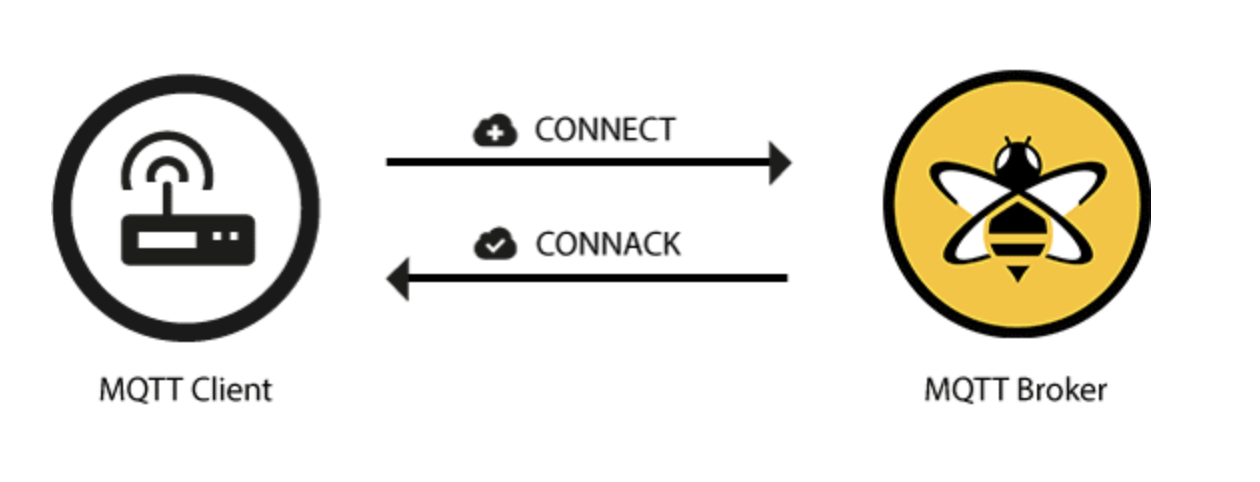

MQTT 連接始終位于一個客戶端和代理之間??蛻舳藦牟恢苯酉嗷ミB接。要發起連接,客戶端向代理發送 CONNECT 消息。代理使用 CONNACK 消息和狀態代碼進行響應。建立連接后,代理將保持打開狀態,直到客戶端發送斷開連接命令或連接中斷。
3.4 MQTT主要參數
ClientId:ClientId 的長度可以是 1-23 個字符,在一個服務器上 ClientId 不能重復。如果超過 23 個字符,則服務器返回 CONNACK 消息中的返回碼為 Identifier Rejected。在 MQTT 3.1.1 中,如果您不需要代理持有狀態,您可以發送一個空的 ClientId??盏?ClientId 導致連接沒有任何狀態。在這種情況下,clean session 標志必須設置為 true,否則代理將拒絕連接。
Clean Session:Clean Session 標志告訴代理客戶端是否要建立持久會話。在持久會話 (CleanSession = false) 中,代理存儲客戶端的所有訂閱以及以服務質量(QoS)級別 1 或 2 訂閱的客戶端的所有丟失消息。 如果會話不是持久的 (CleanSession = true ),代理不為客戶端存儲任何內容,并清除任何先前持久會話中的所有信息。
Username/Password:MQTT 可以發送用戶名和密碼進行客戶端認證和授權。但是,如果此信息未加密或散列,則密碼將以純文本形式發送。我們強烈建議將用戶名和密碼與安全傳輸一起使用。像 HiveMQ 這樣的代理可以使用 SSL 證書對客戶端進行身份驗證,因此不需要用戶名和密碼。
Will Message:LastWillxxx 表示的是遺愿,client 在連接 broker 的時候?qū)O(shè)立一個遺愿,這個遺愿會保存在 broker 中,當 client 因為非正常原因斷開與 broker 的連接時,broker 會將遺愿發送給訂閱了這個 topic(訂閱遺愿的 topic)的 client。
KeepAlive:keepAlive 是 client 在連接建立時與 broker 通信的時間間隔,通常以秒為單位。這個時間指的是 client 與 broker 在不發送消息下所能承受的最大時長。
QOS:
此數字表示消息的服務質量 (QoS)。有三個級別:0、1 和 2。服務級別決定了消息到達預期接收者(客戶端或代理)的保證類型。
Payload
:這個是每條消息的實際內容。MQTT 是數據無關性的??梢园l(fā)送任何文本、圖像、加密數據以及二進制數據。
timeout:MQTT會嘗試接收數據,直到timeout時間到后才會退出。
四、軟件和Apollo
4.1 安裝Apollo
Apollo(阿波羅)是攜程框架部門研發的分布式配置中心,能夠集中化管理應用不同環境、不同集群的配置,配置修改后能夠?qū)崟r推送到應用端,并且具備規范的權限、流程治理等特性,適用于微服務配置管理場景。
服務端基于Spring Boot和Spring Cloud開發,打包后可以直接運行,不需要額外安裝Tomcat等應用容器。
Java客戶端不依賴任何框架,能夠運行于所有Java運行時環境,同時對Spring/Spring Boot環境也有較好的支持。
Apollo下載地址
http://xn--apollo-np7ii83deeq211d/
相關鏈接:
Apollo 官方安裝教程:https://github.com/ctripcorp/apollo/wiki/Quick-Start
Apollo 分布式部署官方指南:https://github.com/ctripcorp/apollo/wiki/%E5%88%86%E5%B8%83%E5%BC%8F%E9%83%A8%E7%BD%B2%E6%8C%87%E5%8D%97
Apollo Github 地址:https://github.com/ctripcorp/apollo

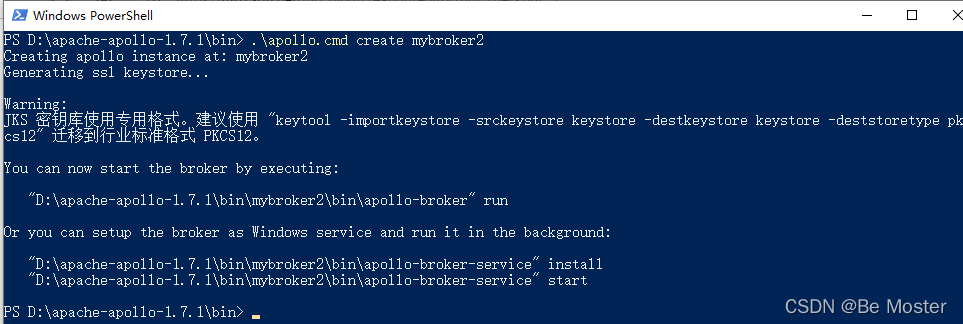

4.1.1 解壓,進入到D:\java\apache-apollo-1.7.1\bin 目錄下,執行命令
.\apollo.cmd create mybroker2
4.1.2 進入剛剛創
4.1.2 進入剛剛創建好的mybroker/bin目錄,執行:
.\apollo-broker.cmd run
4.1.3 瀏覽器打開地址http://127.0.0.1:61680/,默認用戶名:admin,密碼:password,即可登錄主頁面
4.2 安裝Postman
4.3 安裝MQTTBox
Microsoft Store里面就有。
賬號密碼輸入即可
五、代碼實現
5.1 配置pom.xml
<dependencies> <!--導入起步依賴--> <dependency> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-starter-web</artifactId> </dependency> <artifactId>spring-boot-starter-integration</artifactId> <groupId>org.springframework.integration</groupId> <artifactId>spring-integration-stream</artifactId> <artifactId>spring-integration-mqtt</artifactId> <groupId>org.mybatis.spring.boot</groupId> <artifactId>mybatis-spring-boot-starter</artifactId> <version>1.3.0</version> <artifactId>spring-boot-configuration-processor</artifactId> <optional>true</optional> <groupId>com.alibaba</groupId> <artifactId>fastjson</artifactId> <version>1.2.47</version> </dependencies>
5.2 配置MQTT服務器基本信息
在springBoot配置文件application.yml中配置,添加如下:
#mqtt配置 com: mqtt: url: tcp://127.0.0.1:61613 clientId: mqtt_test1234 topics: topic01,topic02 username: admin password: password timeout: 10 keepalive: 20 #指定服務端口 server: port: 8081 #一般沒改過tomcat服務器的端口不用修改
5.3 配置讀取yml文件的類MqttConfiguration
package com.vcarecity.config; import org.springframework.boot.context.properties.ConfigurationProperties; import org.springframework.stereotype.Component; /** * 讀取yml */ @Component @ConfigurationProperties(prefix = "com.mqtt") //對應yml文件中的com下的mqtt文件配置 public class MqttConfiguration { private String url; private String clientId; private String topics; private String username; private String password; private String timeout; private String keepalive; public String getUrl() { return url; } public void setUrl(String url) { this.url = url; public String getUsername() { return username; public void setUsername(String username) { this.username = username; public String getPassword() { return password; public void setPassword(String password) { this.password = password; public String getClientId() { return clientId; public void setClientId(String clientId) { this.clientId = clientId; public String getTopics() { return topics; public void setTopics(String topics) { this.topics = topics; public String getTimeout() { return timeout; public void setTimeout(String timeout) { this.timeout = timeout; public String getKeepalive() { return keepalive; public void setKeepalive(String keepalive) { this.keepalive = keepalive; }
5.4 MQTT生產端的Handler處理
package com.vcarecity.mqtt; import org.eclipse.paho.client.mqttv3.MqttConnectOptions; import org.springframework.beans.factory.annotation.Autowired; import org.springframework.context.annotation.Bean; import org.springframework.context.annotation.Configuration; import org.springframework.integration.annotation.ServiceActivator; import org.springframework.integration.channel.DirectChannel; import org.springframework.integration.mqtt.core.DefaultMqttPahoClientFactory; import org.springframework.integration.mqtt.core.MqttPahoClientFactory; import org.springframework.integration.mqtt.outbound.MqttPahoMessageHandler; import org.springframework.messaging.MessageChannel; import org.springframework.messaging.MessageHandler; import com.vcarecity.config.MqttConfiguration; /** * MQTT生產端 * */ @Configuration public class MqttOutboundConfiguration { @Autowired private MqttConfiguration mqttProperties; @Bean public MessageChannel mqttOutboundChannel() { return new DirectChannel(); } public MqttPahoClientFactory mqttClientFactory() { DefaultMqttPahoClientFactory factory = new DefaultMqttPahoClientFactory(); String[] array = mqttProperties.getUrl().split(","); MqttConnectOptions options = new MqttConnectOptions(); options.setServerURIs(array); options.setUserName(mqttProperties.getUsername()); options.setPassword(mqttProperties.getPassword().toCharArray()); // 接受離線消息 options.setCleanSession(false); //告訴代理客戶端是否要建立持久會話 false為建立持久會話 factory.setConnectionOptions(options); return factory; @ServiceActivator(inputChannel = "mqttOutboundChannel") public MessageHandler mqttOutbound() { MqttPahoMessageHandler messageHandler = new MqttPahoMessageHandler( mqttProperties.getClientId()+"outbound", mqttClientFactory()); messageHandler.setAsync(true); return messageHandler; }
5.5 MQTT消費端的Handler處理
實現了對inboundtopic中的主題監聽,當有消息推送到inboundtopic主題上時可以接受
package com.vcarecity.mqtt; import org.eclipse.paho.client.mqttv3.MqttConnectOptions; import org.springframework.beans.factory.annotation.Autowired; import org.springframework.context.annotation.Bean; import org.springframework.context.annotation.Configuration; import org.springframework.integration.annotation.IntegrationComponentScan; import org.springframework.integration.annotation.ServiceActivator; import org.springframework.integration.channel.DirectChannel; import org.springframework.integration.core.MessageProducer; import org.springframework.integration.mqtt.core.DefaultMqttPahoClientFactory; import org.springframework.integration.mqtt.core.MqttPahoClientFactory; import org.springframework.integration.mqtt.inbound.MqttPahoMessageDrivenChannelAdapter; import org.springframework.integration.mqtt.support.DefaultPahoMessageConverter; import org.springframework.integration.mqtt.support.MqttHeaders; import org.springframework.messaging.Message; import org.springframework.messaging.MessageChannel; import org.springframework.messaging.MessageHandler; import org.springframework.messaging.MessagingException; import com.vcarecity.config.MqttConfiguration; /** * MQTT消費端 * */ @Configuration @IntegrationComponentScan public class MqttInboundConfiguration { @Autowired private MqttConfiguration mqttProperties; @Bean public MessageChannel mqttInputChannel() { return new DirectChannel(); } public MqttPahoClientFactory mqttClientFactory() { DefaultMqttPahoClientFactory factory = new DefaultMqttPahoClientFactory(); String[] array = mqttProperties.getUrl().split(","); MqttConnectOptions options = new MqttConnectOptions(); options.setServerURIs(array); options.setUserName(mqttProperties.getUsername()); options.setPassword(mqttProperties.getPassword().toCharArray()); options.setKeepAliveInterval(2); //接受離線消息 options.setCleanSession(false); factory.setConnectionOptions(options); return factory; //配置client,監聽的topic public MessageProducer inbound() { String[] inboundTopics = mqttProperties.getTopics().split(","); MqttPahoMessageDrivenChannelAdapter adapter = new MqttPahoMessageDrivenChannelAdapter( mqttProperties.getClientId()+"_inbound",mqttClientFactory(), inboundTopics); //對inboundTopics主題進行監聽 adapter.setCompletionTimeout(5000); adapter.setQos(1); adapter.setConverter(new DefaultPahoMessageConverter()); adapter.setOutputChannel(mqttInputChannel()); return adapter; //通過通道獲取數據 @ServiceActivator(inputChannel = "mqttInputChannel") //異步處理 public MessageHandler handler() { return new MessageHandler() { @Override public void handleMessage(Message<?> message) throws MessagingException { // System.out.println("message:"+message); System.out.println("----------------------"); System.out.println("message:"+message.getPayload()); System.out.println("PacketId:"+message.getHeaders().getId()); System.out.println("Qos:"+message.getHeaders().get(MqttHeaders.QOS)); String topic = (String) message.getHeaders().get(MqttHeaders.RECEIVED_TOPIC); System.out.println("topic:"+topic); } }; }
5.6 寫個Controller類來進行訪問控制測試
package com.vcarecity.controller; import org.springframework.beans.factory.annotation.Autowired; import org.springframework.web.bind.annotation.RequestMapping; import org.springframework.web.bind.annotation.RestController; import com.vcarecity.mqtt.MqttGateway; @RestController public class MqttPubController { @SuppressWarnings("SpringJavaInjectionPointsAutowiringInspection") @Autowired private MqttGateway mqttGateway; @RequestMapping("/hello") public String hello() { return "hello!"; } @RequestMapping("/sendMqtt") public String sendMqtt(String sendData){ System.out.println(sendData); System.out.println("進入sendMqtt-------"+sendData); mqttGateway.sendToMqtt("topic01",(String) sendData); return "Test is OK"; } @RequestMapping("/sendMqttTopic") public String sendMqtt(String sendData,String topic){ //System.out.println(sendData+" "+topic); //System.out.println("進入inbound發送:"+sendData); mqttGateway.sendToMqtt(topic,(String) sendData); return "Test is OK"; }
六、測試
直接調用Controller中的URL進行調用測試:
6.1測試生產端的Handler
6.2 測試消費端的Handler

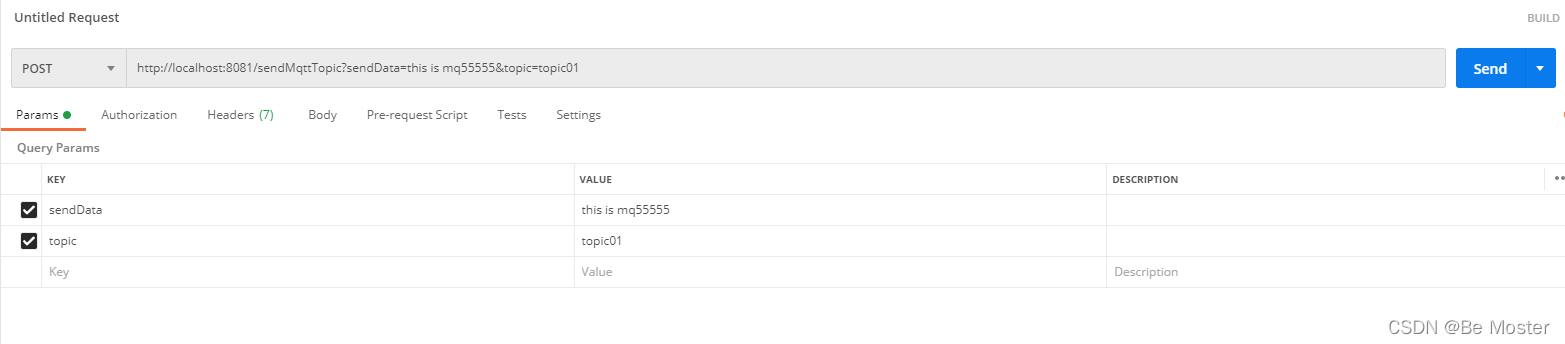

使用Postman:
http://localhost:8081/sendMqttTopic?sendData=this is mq55555&topic=topic01

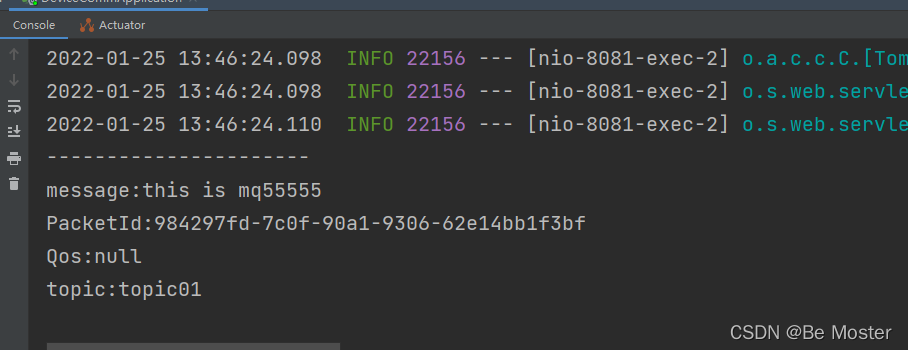

可以看見測試臺上會出現Message消息,這邊實現的是對inboundtopic中的主題監聽實現:
剛開始沒有出現上圖效果,查了好久的bug。結果重啟Apollo就好了
如果我要配置多個client,應該怎么處理呢?這個也簡單
(1)我們只要配置多個通道即可,簡單代碼如下:
//通道2 @Bean public MessageChannel mqttInputChannelTwo() { return new DirectChannel(); } //配置client2,監聽的topic:hell2,hello3 public MessageProducer inbound1() { MqttPahoMessageDrivenChannelAdapter adapter = new MqttPahoMessageDrivenChannelAdapter(clientId+"_inboundTwo", mqttClientFactory(), "hello2","hello3"); adapter.setCompletionTimeout(completionTimeout); adapter.setConverter(new DefaultPahoMessageConverter()); adapter.setQos(1); adapter.setOutputChannel(mqttInputChannelTwo()); return adapter; //通過通道2獲取數據 @ServiceActivator(inputChannel = "mqttInputChannelTwo") public MessageHandler handlerTwo() { return new MessageHandler() { @Override public void handleMessage(Message<?> message) throws MessagingException { // System.out.println("message:"+message); System.out.println("----------------------"); System.out.println("message:"+message.getPayload()); System.out.println("PacketId:"+message.getHeaders().getId()); System.out.println("Qos:"+message.getHeaders().get(MqttHeaders.QOS)); String topic = (String) message.getHeaders().get(MqttHeaders.RECEIVED_TOPIC); System.out.println("topic:"+topic); };
(2)因為我這個項目用的是讀取yml文件的,所以只需要在yml文件中的topics即可,加自己想要的topic。
topics: topic03,topic04,topic01,topic02
以上測試都可以使用MQTTBox完成
后言:
資料參考:
Spring官網對MQTT的支持:MQTT Support (spring.io)
Tackoverflow上面關于MQTT的資料,需要翻閱墻體:
參考文章:
https://blog.csdn.net/tjvictor/article/details/5223309
https://blog.csdn.net/riemann_/article/details/118686072
到此這篇關于SpringBoot整合MQTT總結的文章就介紹到這了,更多相關SpringBoot整合MQTT內容請搜索腳本之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持腳本之家!
