GoJs節點繪圖模板之go.Node使用示例詳解
前言
介紹了很多的節點內的繪圖模板,包括go.TextBlock
(文字)、go.Shape
(幾何圖形)、go.Picture
(圖片)。還有這些元素的包裹面板go.Panel
。現在我們來介紹一下整個節點的繪圖模板go.Node
的一些特性。
go.Node的使用
結合前面的繪圖模板
在使用go.Node
的時候,我們需要用到實例上的配置項nodeTemplate
來進行對應的配置,因?yàn)?code>go.Node是繼承了go.Panel
類。所以上節中說的go.Panel
中的類型在go.Node
中也可以選擇使用。
import caopi from "../../assets/caopi.jpeg" import liubei from "../../assets/liubei.jpg" import sunquan from "../../assets/sunquan.jpeg" //data nodes: [ { key: "1", text: "三國人物志", desc:"滾滾長江東逝水,浪花淘盡英雄" }, { key: "1-1", text: "曹魏", desc:"三國時期割據政權之一,后世史家多稱曹魏" }, { key: "1-1-1", text: "曹丕", source:caopi, desc:"字子桓,曹魏開國皇帝" }, { key: "1-2", text: "蜀漢", desc:"三國時期割據政權之一,后世史家多稱蜀漢" }, { key: "1-2-1", text: "劉備", source:liubei, desc:"字玄德,三國時期蜀漢開國皇帝" }, { key: "1-3", text: "孫吳", desc:"三國時期割據政權之一,后世史家多稱孫吳" }, { key: "1-3-1", text: "孫權", source:sunquan, desc:"字仲謀,三國時期孫吳開國皇帝" }, ], links: [ { from: "1", to: "1-1", }, { from: "1-1", to: "1-1-1", }, { from: "1", to: "1-2", }, { from: "1-2", to: "1-2-1", }, { from: "1-3", to: "1-3-1", }, { from: "1", to: "1-3", }, ], //methods this.myDiagram.nodeTemplate = $$( go.Node, "Horizontal", $$(go.Panel,"Auto", $$(go.Shape,"RoundedRectangle", { desiredSize: new go.Size(120, 80),//設置圖形的尺寸 strokeWidth: 1,//設置邊框的寬度 parameter1: 3,//設置圖形的圓角 fill:null,//設置內部填充的顏色 stroke:"#67B73C"http://設置邊框的顏色 }, ), $$(go.Panel,"Table",{desiredSize: new go.Size(120, 80)}, $$(go.TextBlock,{row:0,column: 0,alignment: go.Spot.Top,margin:5,font: "bold 14px sans-serif ",stroke:"#FF0000"},new go.Binding("text")), $$(go.TextBlock,{row:1,column: 0,alignment: go.Spot.Left,desiredSize: new go.Size(70, 50),stroke:"#FF9900"},new go.Binding("text","desc")), $$(go.Picture,{ row:0,column: 1,rowSpan:2,desiredSize: new go.Size(50, 50) },new go.Binding("source")), ) ), );

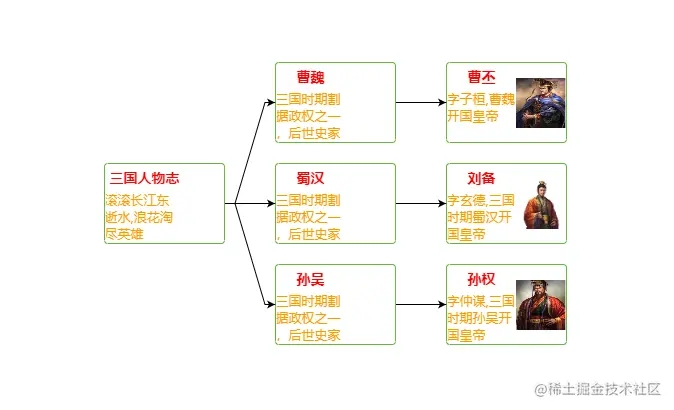

對節點內部進行簡單的元素添加之后,就可以看到上圖中顯示的這樣,有一個title顯示在上面,在下面對內容進行一個描述,而右側則是添加了對節點內容表現的圖片,這里放圖片一般都是一個簡單的縮略圖,如果需求中需要看對應的大圖的話,也可以通過圖片的點擊事件結合模態框進行顯示。節點內部的顯示內容也可以根據需求進行個性化的搭配和布局。
對go.Node使用進行一些個性化定制拓展

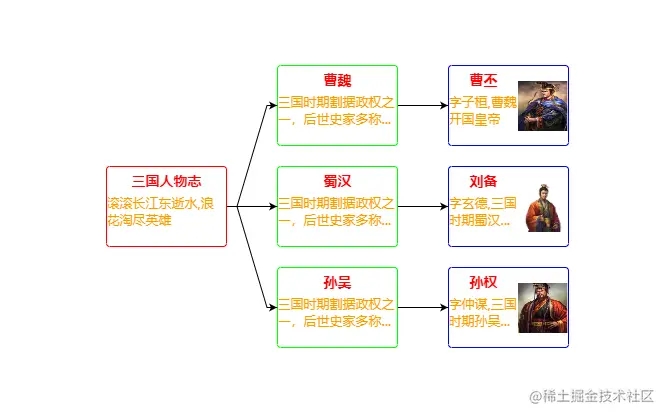

根據上面圖形的顯示,只有第三級的具體任務才有圖片,但是前面兩個節點還是對圖片的位置進行了留白,或者說需求希望不同的層級顯示不同的節點邊框顏色。這個時候我們還可以根據屬性設置回調函數,這樣更加方便我們根據不同的要求顯示不同的節點,而不是把所有的節點都顯示成一種樣式。我們可以稍作調整,通過new go.Binding()
來進行屬性配置
$$(go.Shape,"RoundedRectangle", { desiredSize: new go.Size(120, 80),//設置圖形的尺寸 strokeWidth: 1,//設置邊框的寬度 parameter1: 3,//設置圖形的圓角 fill:null,//設置內部填充的顏色 stroke:"#67B73C"http://設置邊框的顏色 }, new go.Binding("stroke", "key", this.strokeSetting)//新增部分 ), $$(go.Panel,"Table",{desiredSize: new go.Size(120, 80)}, $$(go.TextBlock,{row:0,column: 0,alignment: go.Spot.Top,margin:5,font: "bold 14px sans-serif ",stroke:"#FF0000"},new go.Binding("text")), $$(go.TextBlock,{row:1,column: 0,alignment: go.Spot.Left,stroke:"#FF9900",overflow: go.TextBlock.OverflowEllipsis,maxLines: 2,},new go.Binding("text","desc"),new go.Binding("desiredSize", "key", this.descDesiredSize)//新增部分), $$(go.Picture,{ row:0,column: 1,rowSpan:2,desiredSize: new go.Size(50, 50) },new go.Binding("source"),new go.Binding("visible", "key", this.pictureVisible)//新增部分), ) ) //回調函數部分 strokeSetting(key,e){ let nodeData = e.part.data; console.log(key,e,nodeData); let nodeLevel = key.split('-').length -1 if(nodeLevel===0){ return "#FF0000" }else if(nodeLevel===1){ return "#00FF00" }else{ return "#0000FF" } }, descDesiredSize(key,e){ let nodeData = e.part.data; return nodeData.source?new go.Size(70, 50):new go.Size(120, 50); }, pictureVisible(key,e){ let nodeData = e.part.data; return nodeData.source?true:false; },

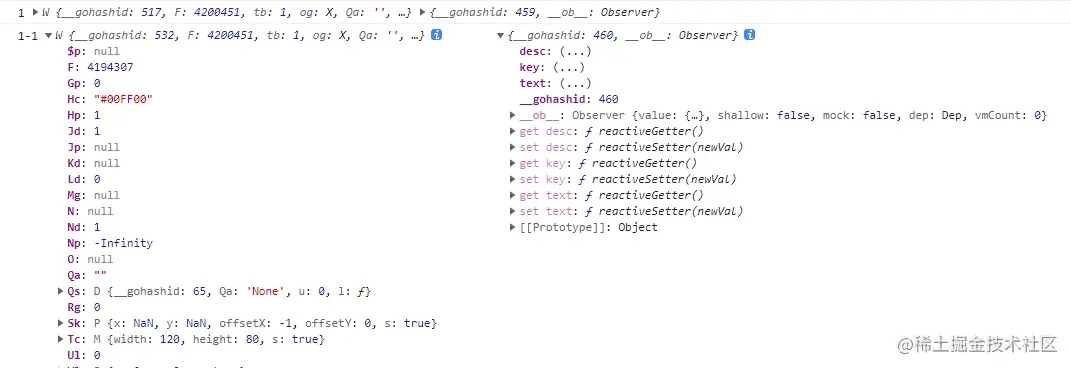

其打印內容如下
通過new go.Binding()
進行配置的時候,一共有三個參數。其中第一個參數是需要配置的屬性名稱,第二個則是傳遞的node內的參數的值(如上面例子中的key,1、1-1
等),第三個參數則是回調函數的函數名。而回調函數有兩個參數,第一個參數是傳過來的node內的參數的值(如上面例子中的key,1、1-1
等)。第二個參數e則是gojs的渲染對象,可以根據e.part.data
可以獲取到節點的所有數據,方便在配置不同的屬性值的時候進行分別判斷。
小提示
new go.Binding()
在進行配置的時候,其第二個參數必須為節點內都存在該字段,如果某些節點沒有該字段,其visible
屬性會默認返回為true(也就是顯示),會造成需求和顯示內容不同的情況,一定需要注意.
go.Node的端口(Port)配置
節點的端口默認是一個,但是可以經過配置顯示很多個。而默認的端口位置也會居中。因此,對上面的內容進行稍加改造,把節點的Auto
屬性修改為Vertical
。然后分別在go.Node
和go.Shape
上設置端口進行一下對比。

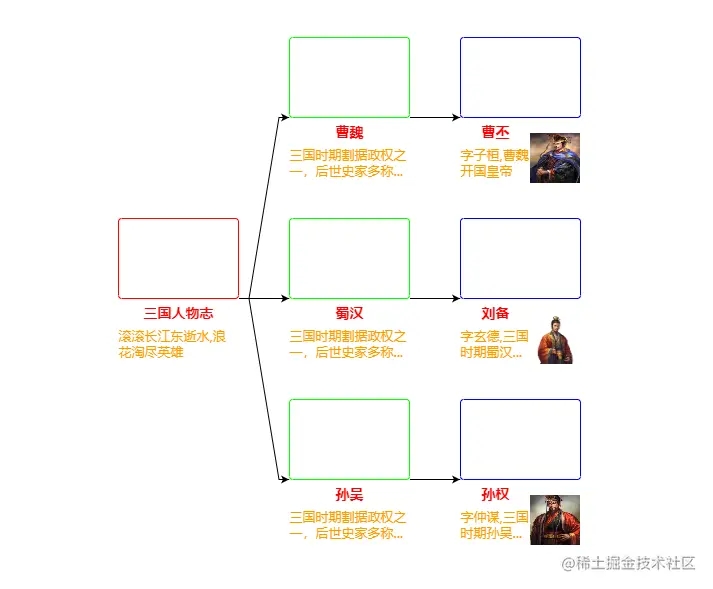

第一種方式(對go.Node
設置端口)
$$(go.Node,"Vertical", $$(go.Shape,"RoundedRectangle", { fromSpot: go.Spot.Right, toSpot: go.Spot.Left }, { desiredSize: new go.Size(120, 80),//設置圖形的尺寸 strokeWidth: 1,//設置邊框的寬度 parameter1: 3,//設置圖形的圓角 fill:null,//設置內部填充的顏色 stroke:"#67B73C",//設置邊框的顏色 }, new go.Binding("stroke", "key", this.strokeSetting) ), $$(go.Panel,"Table",{desiredSize: new go.Size(120, 80)}, $$(go.TextBlock,{row:0,column: 0,alignment: go.Spot.Top,margin:5,font: "bold 14px sans-serif ",stroke:"#FF0000"},new go.Binding("text")), $$(go.TextBlock,{row:1,column: 0,alignment: go.Spot.Left,stroke:"#FF9900",overflow: go.TextBlock.OverflowEllipsis,maxLines: 2,},new go.Binding("text","desc"),new go.Binding("desiredSize", "key", this.descDesiredSize)), $$(go.Picture,{ row:0,column: 1,rowSpan:2,desiredSize: new go.Size(50, 50) },new go.Binding("source"),new go.Binding("visible", "key", this.pictureVisible)), ) );
第二種方式,在go.Shpe
上設置端口在普通的繪圖模板中添加端口的時候,一定要添加portId
$$(go.Node,"Vertical", $$(go.Shape,"RoundedRectangle", { desiredSize: new go.Size(120, 80),//設置圖形的尺寸 strokeWidth: 1,//設置邊框的寬度 parameter1: 3,//設置圖形的圓角 fill:null,//設置內部填充的顏色 stroke:"#67B73C",//設置邊框的顏色 portId: "", fromSpot: go.Spot.Right, toSpot: go.Spot.Left }, new go.Binding("stroke", "key", this.strokeSetting) ), $$(go.Panel,"Table",{desiredSize: new go.Size(120, 80)}, $$(go.TextBlock,{row:0,column: 0,alignment: go.Spot.Top,margin:5,font: "bold 14px sans-serif ",stroke:"#FF0000"},new go.Binding("text")), $$(go.TextBlock,{row:1,column: 0,alignment: go.Spot.Left,stroke:"#FF9900",overflow: go.TextBlock.OverflowEllipsis,maxLines: 2,},new go.Binding("text","desc"),new go.Binding("desiredSize", "key", this.descDesiredSize)), $$(go.Picture,{ row:0,column: 1,rowSpan:2,desiredSize: new go.Size(50, 50) },new go.Binding("source"),new go.Binding("visible", "key", this.pictureVisible)), ) );

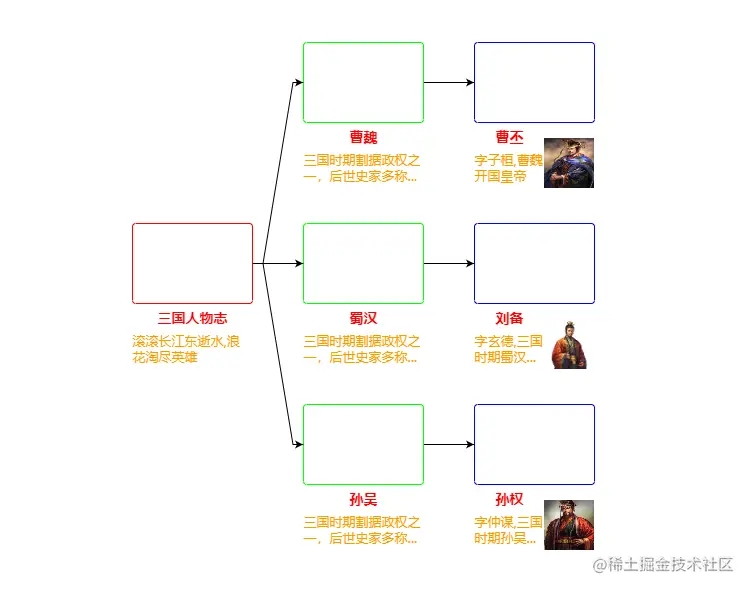

其端點片在go.shape
的中心位置.根據需求,方便調整。
結語
可視化圖形主要是由節點和節點之間的關系連線組成,節點內主要是顯示的關系角色、部門等主角對象,內部必然有很多的信息??梢愿鶕?jù)自己的需求,進行定制化的顯示。
以上就是GoJs節點繪圖模板--Node的詳細內容,更多關于GoJs節點繪圖模板Node的資料請關注腳本之家其它相關文章!
