AutoCAD軸承建模制作過程
我要評論本教程向大家介紹了利用AutoCAD制作軸承建模的全過程，介紹的很詳細，對剛?cè)腴T的新手朋友非常實用，所以轉發過來與大家一起分享學習心得，希望對大家有一定的幫助
開始老農畫了一個軸承，當時讓我震驚了好長時間呢！上午畫了一個，但是那個托盤（圓珠箍子），不是圓弧的！^_^
下午仔細觀察了一番，還是把這個模型建了起來。
可以綜合運用一系列的命令，希望對新手有所幫助。
先看最終效果：
一、建立多邊形（我的為24邊）
二、以一邊中心為圓心，分別畫兩個圓，如圖所示：
三、復制圓，圓心放在臨邊中點位置，如圖所示：
四、整體復制，備用。如圖所示：
五、建立黃色面域
六、旋轉黃色面域
七、將成品復制到備用多邊形上
八、鏡像紅色線，連接（出了一點小差錯，應該建立外圓相交的面域）
九、建立面域（我后來剖切掉了，所以后面看不到）
十、切換視圖，拉伸、移動

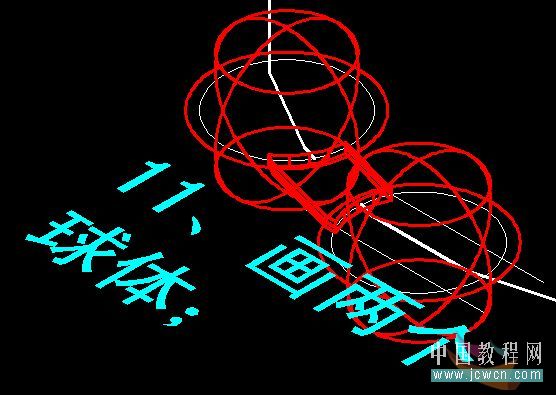

十一、畫兩個球體
十二、求兩次差集
十三、切換視圖，將成品轉入備用
十四、畫球，并繪制如圖輔助線
十五、以輔助線為中點，陣列
十六、建立如圖面域，并鏡像一個
十七、旋轉90度
十八、帶基點復制，如圖
十九、旋轉90度，如圖
二十、帶基點復制，如圖
二十一、旋轉兩個面域，如圖
二十二、將多余的線條歸為同一個不可見圖層，著色，ok！
二十三、加上一定的材質
本教程已結束，大家已經學會了如何利用AutoCAD制作軸承建模的方法了吧，希望這篇教程能對大家有一定的幫助，可以有更多的作品出來；
