AutoCAD三維建模教程：通過陶罐建模實例解析螺旋體的制作方法
我要評論本教程是AutoCAD三維建模教程，通過陶罐建模實例解析螺旋體的制作方法，制作過程很簡單，教程很實用，介紹的也很詳細，轉發過來，希望對大家有所幫助！

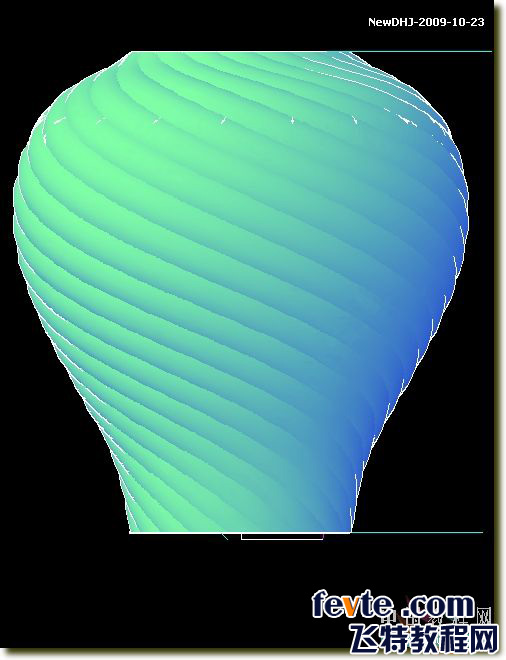

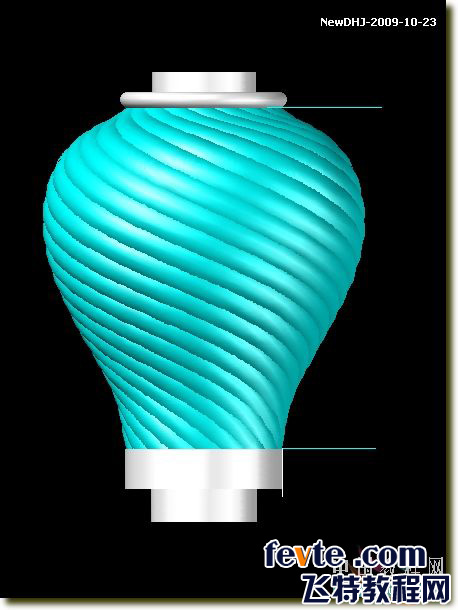

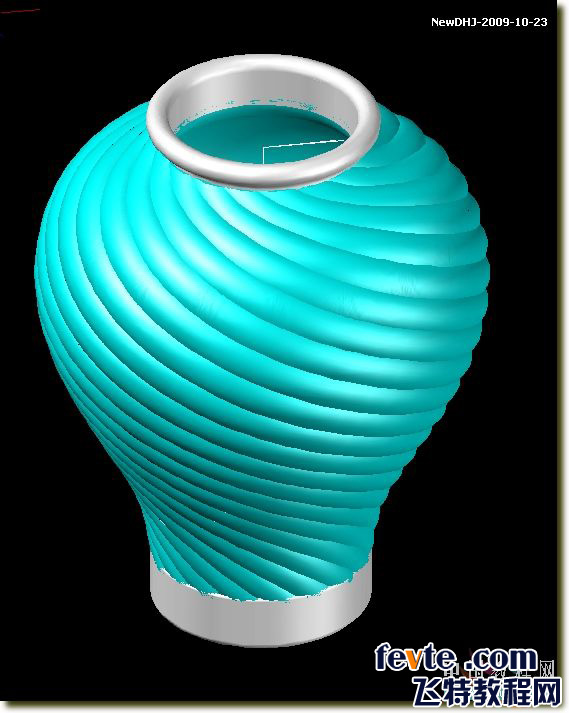

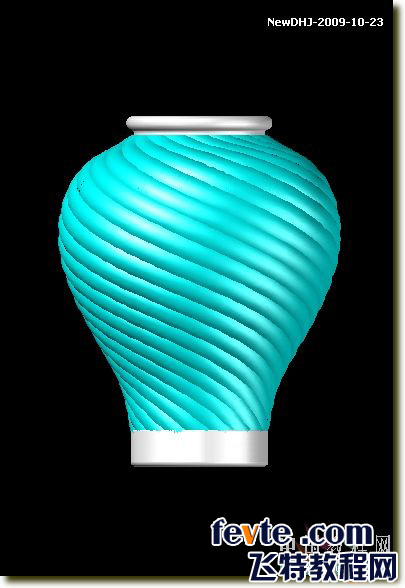

先來看幾例效果：
就從這陶罐說起吧

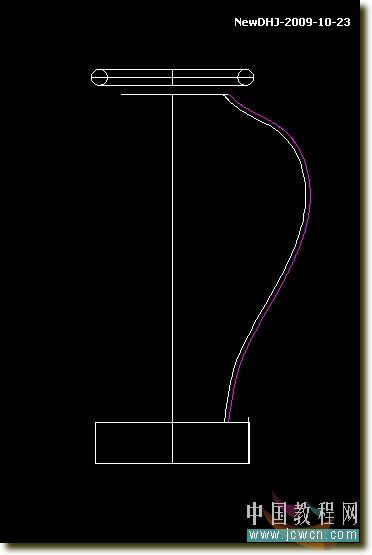

1、畫三條直線和一條樣條曲線，畫出物體的半剖面。
2、用旋轉網格命令
命令: SURFTAB1
輸入 SURFTAB1 的新值 <6>: 18
命令: SURFTAB2
輸入 SURFTAB2 的新值 <6>: 18
3、旋轉成三維網格
4、用樣條曲線捕捉網格的對角作出螺旋線
5、刪除三維網格

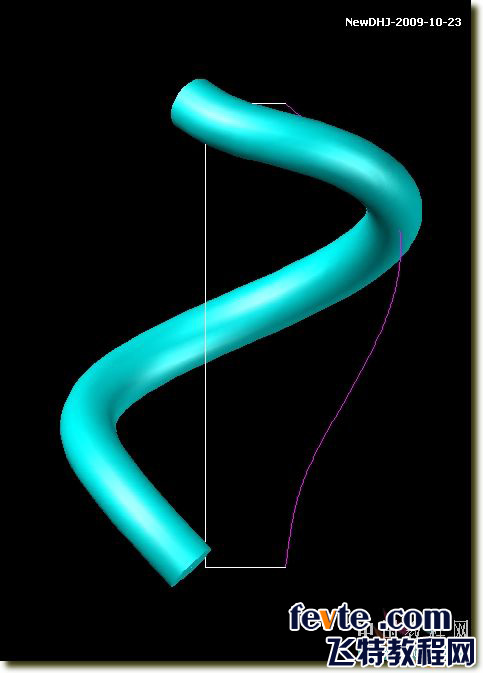

6、掃掠
7、陣列

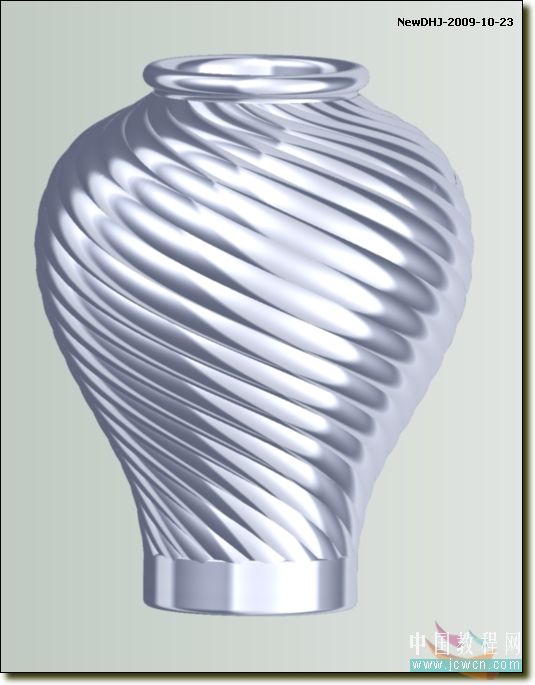

8、修整（包括做內膽差集、添加其他實體并集等等）

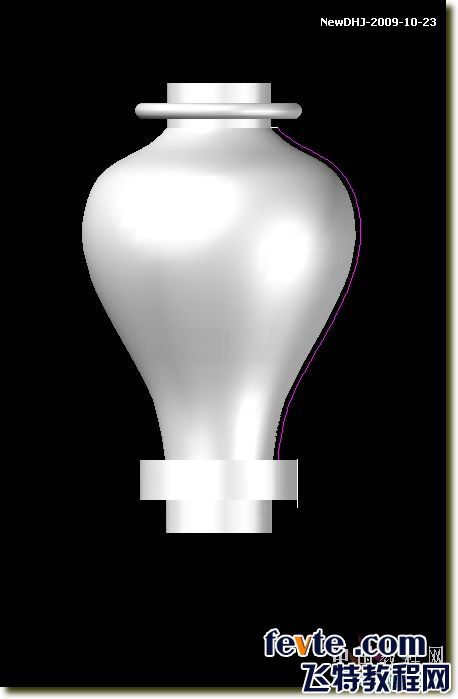

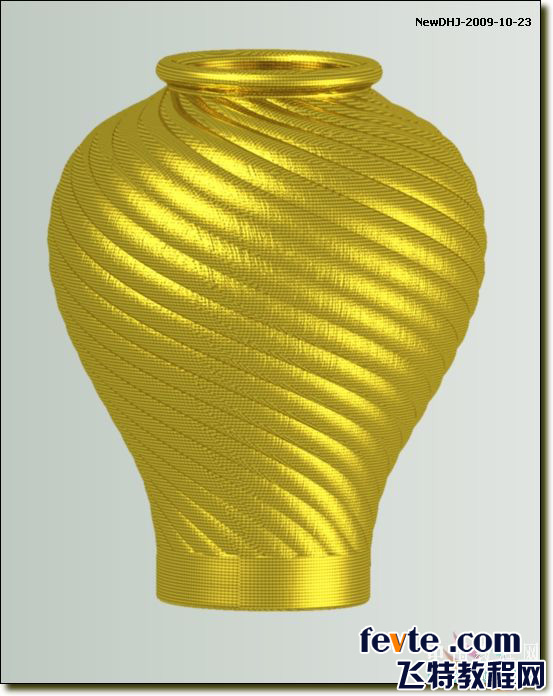

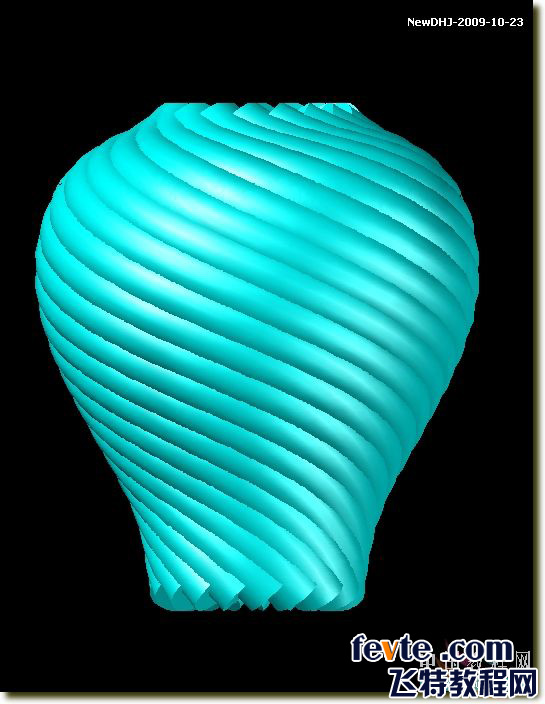

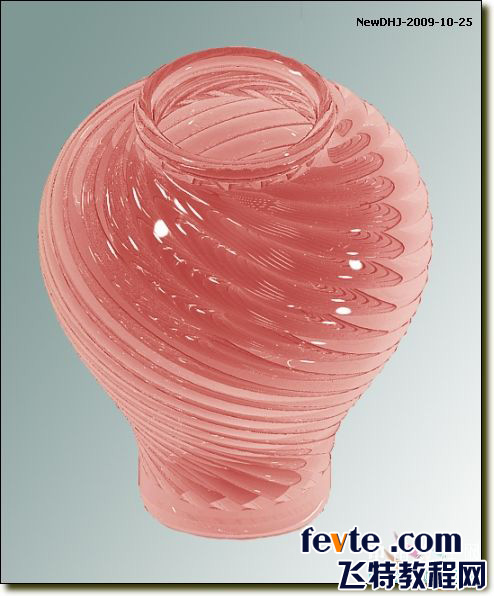

其他效果圖
教程結束，以上就是通過陶罐建模實例解析螺旋體的制作方法，希望大家看完之后會有所收獲！
