這篇教程是向腳本之家的朋友介紹利用AutoCAD渲染漂亮的青花盤子，教程渲染出來的效果非常漂亮。作者對制作過程做了詳細地介紹。推薦給腳本之家，希望對大家有所幫助！

作者前言：

大家好，自從拙帖連續上傳以來，承蒙朋友們的支持，心中很是感謝。

據我觀察，朋友們似乎對于"渲染"特別偏愛，在論壇上也看到這類現象，相當多的初學者要么不會渲染，一個好的作品無法更好地"包裝"

一下。而一些渲染高手則是只把作品拿出來展示，讓人嘖嘖稱奇，但是這些高手好象是舍不得吐露自己的經驗，有點怕別人學去的意味。

對于渲染，我也是初學者，經驗都從實踐中而得，我準備陸續講講自己學習的經驗，當然這些自然不能和其它高手相比的了，錯漏之處在所難

免，僅初學朋友們參考。希望在交流中共同進步。

渲染是個復雜的過程，顯得很繁瑣，調試時間較長。在前面幾集中，大概地介紹了渲染的流程和燈光的設置。從這集開始，介紹更具體的一些個人經驗與心得，盡可能用最簡易的語言來講述。

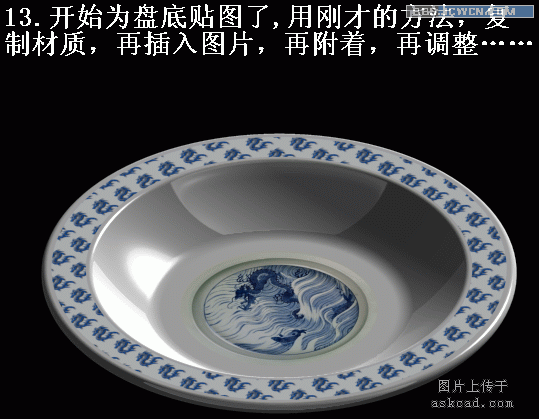

一、先看下面這個結果，一個青花磁盤。

從技術上分析，要畫這個盤子的三維實體是沒有任何難度，所以在此不講畫法了，實在不會的朋友請參見第1集就明白了。

青花盤子上的"青花"是如何做出來的呢，這當然不是我畫的了，而是用材質中"貼圖"的辦法加上去的。一個問題是，怎樣實現盤底有一種圖案，盤沿又是另一種圖案，這是如何實現的呢？在前幾集中說過這個問題，是通過壓印，后就把一個實體分割成不同的面，然后對這些面染上不同的顏色，然后用"aci"材質附著，就可以實現。當然這個盤子有些特殊，不用壓印也可以選擇到面。

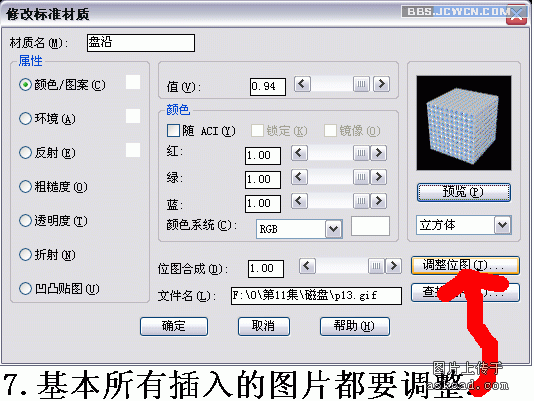

一個關鍵的問題是，貼圖必然要反復多次調試，貼圖調整的方法在第6集中說過了，這里略說。另一個關鍵的是，對于磁盤整體是選用一種材質，對于要貼圖上來的盤底與盤沿該用什么材質呢，顯然在這里是不能將就盤體的材質的，如果這樣操作的話，要么整個盤子沒有青花，要么整個盤子全是青花，無法做到該有的地方必有，不需要的地方一定不要有。

如何解決呢，其實是相當規模簡單的，在材質對話框中，將選作盤體的材質復制兩個，一個供盤底用，另一個供盤沿用。需要注意的是，復制時要你自定義的材質取好名字，然后就可以和其它材質一樣使用或修改了。

一句話，就是說當你感覺材質不夠用時，可以復制材質來用，然后分別對其小調整，就相當于豐富材質了。再如說，我想要紅色透明的材質，還要一個紅色透明有些粗糙的材質，就可以以紅色透明的材質為藍本復制一個，然后修改成有些粗糙的效果。

可能還是有些朋友不太明白，如何剛好讓盤沿這個圓環狀貼上圖，而不讓貼圖跑到圓環以外的其它地方呢？這是因為，我畫的這個盤子實質上是三個面，要做出這種分割面的效果，常用方法是"壓印"，當然這個例子中圓環的畫，不壓印就可以選擇到了。如果實在是不會壓印的朋友，也可以把這個盤子在創建實體時，分成幾部分來實體旋轉，然后分別對各個實體進行附著材質，不過這種方法，可以了解,能不用則可不用。

基本上要點就是這些，還有一點是背景是如何來的呢，這就簡單了，在渲染框中，"背景"選擇中插入圖片就可以了。針對我這幅圖，實質上插入了三張圖片（盤沿、盤底、背景）。

最后我把源文件連同插入的三張圖片上傳上來。需要特別說明的是，打開源文件后渲染是沒有青花效果的哦，這是因為這些圖片在cad中是只是保留了圖片的路徑，所以要把圖片重新設置路徑就可以了。

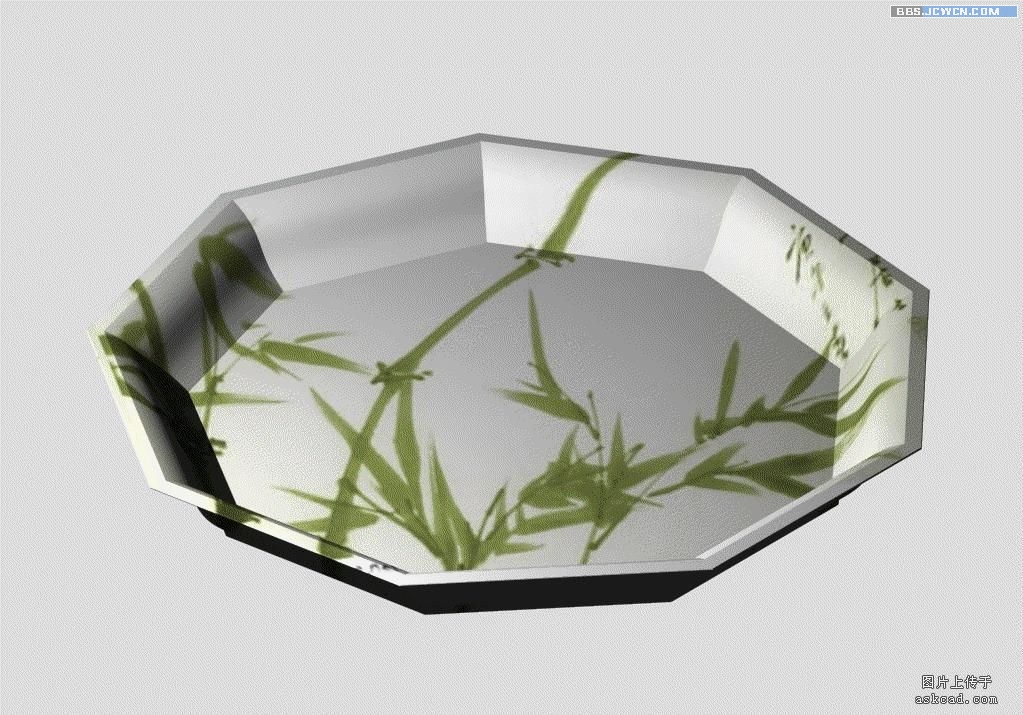

二，下面再畫一個盤子，請看圖。對于這個，初學的朋友應該從渲染上沒有什么想不通的地方吧。

這是個正九邊形的盤子，在前幾集中曾介紹了個畫正九邊形花盆的方法，這里介紹的是另一種方法來做的實體。

當做好實體后，就可以渲染了，當然設置燈光之類的操作前面說了多次，自己記做就行了。

可以有初說朋友會用，插入的圖片是平面的，但是我看的是好象貼的圖自動沿物體表面彎曲了，這是如何做的呢？

這個嘛，我是不會了！這是cad自動化的結果，能沿表面彎曲。

教程結束，以上就是AutoCAD渲染漂亮的青花盤子過程，希望大家看完之后會有所幫助，謝謝大家閱讀本篇文章！
