這篇教程是向腳本之家的朋友介紹利用AutoCAD打造經營剔透的三維球體的方法。在論壇上常見不少朋友喜歡畫足球、藍球、排球，花樣很多，好象大家都熱衷這個。這種練習非常好，對于球體的學習很不錯。在此我也畫個足球，方法跟大家看到做法顯然不同，更加簡單直接。

這種足球的畫法是相當簡單，我猜想的可能不少朋友并不認同這種方法，因為這是靠輸入數據來實現的。這種方法是否可取呢？應該說有其成立的價值，這就是這一集要說的內容。

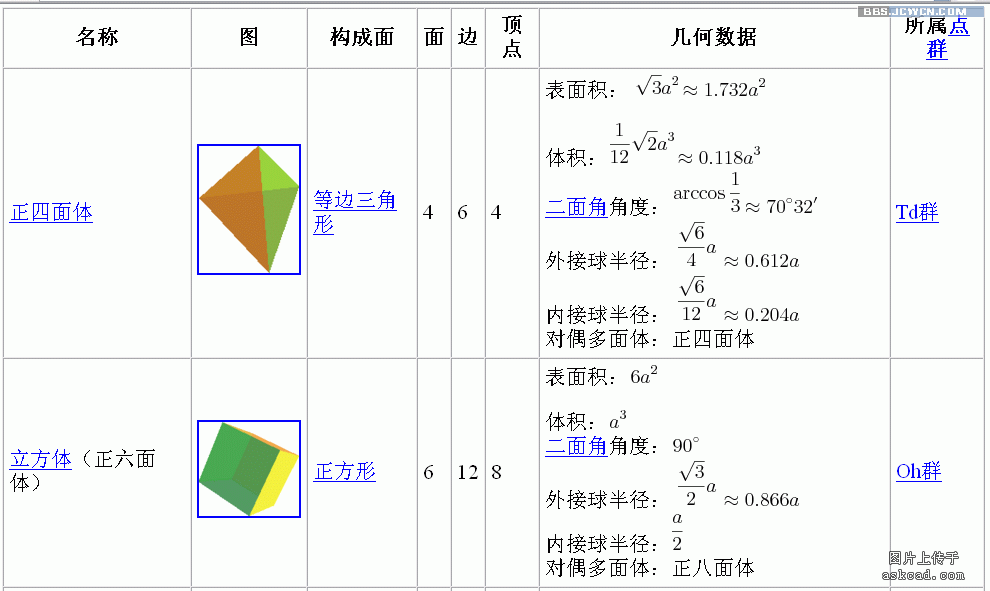

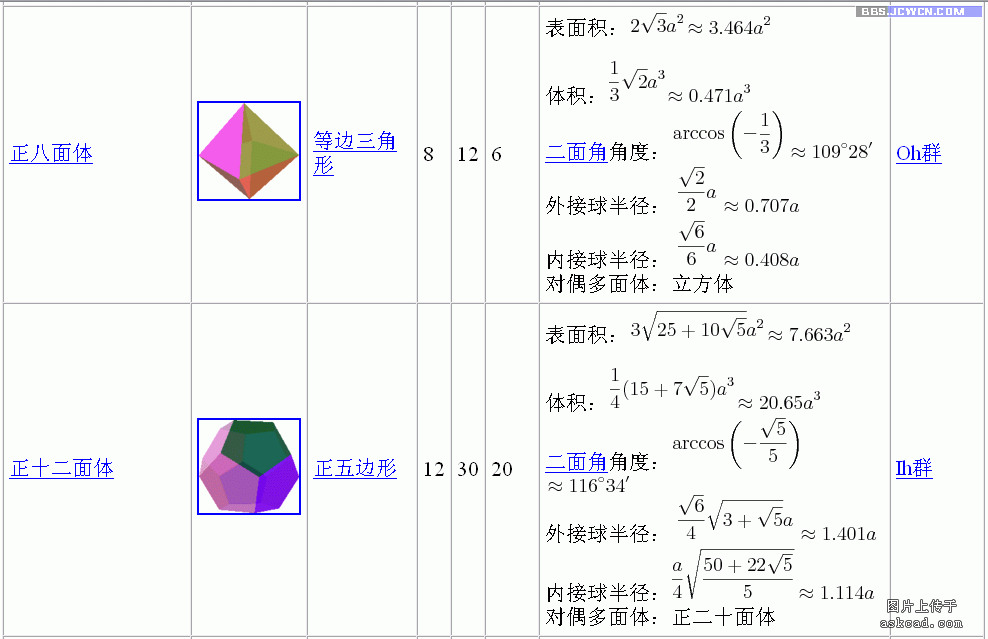

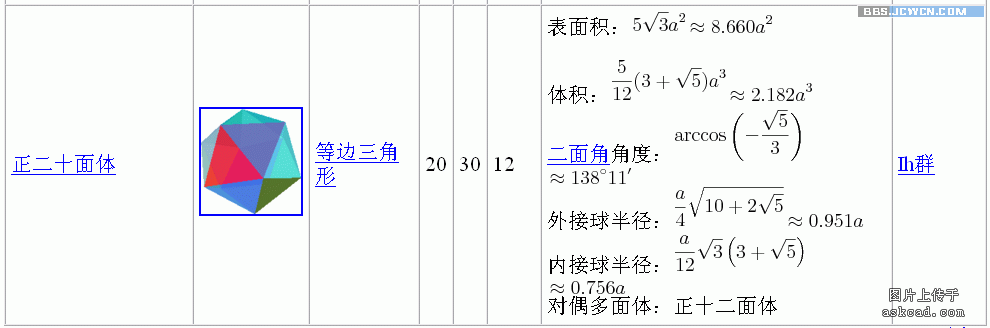

有必要先了解一些數學學識，在數學上對于正多面體，僅只有正4、6、8、12、20多面體這五種，我搜索了點資料轉帖在下面。這個資料相當有用哦，建議有需要的朋友把這些數據記錄到筆記本上。

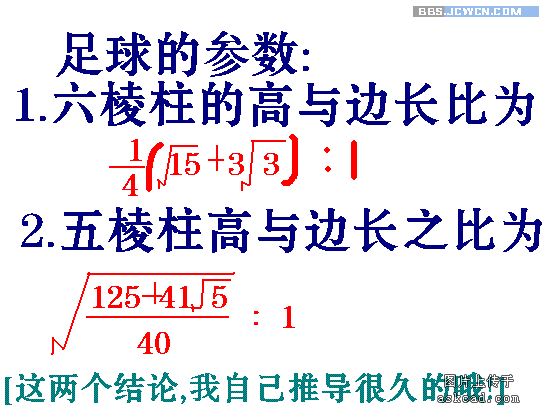

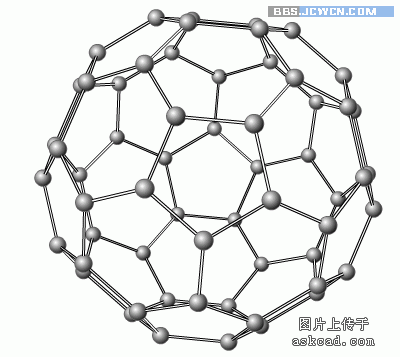

足球是個什么樣的結構呢，跟正多面體有什么關系呢？足球是由12個正五邊形與20個正六邊形組成的，是由正20面體沿棱長的1/3進行切角得到的，這就是它的本質東西。很顯然的是，足球可以分解成正六邊形棱錐（加球面），和正五邊形棱錐（加球面）組成的。而這個正五、六邊形棱錐的底面棱長與高存在固定的比值，這就是我采用"數據法"畫足球的依據所在。

有朋友可能會認為，靠數據法，存在精度與誤差的問題，如何解決。在足球的正五、六邊形棱錐的這個比值是可以精確表示出來的，當然用作圖的辦法來求解也是可以的，為了簡單些，直接取這個數據，讓小數點后盡可能多保留些位數，足可以達到精度的要求，cad中未必計算時保留這么多位哦。

足球都是相似的,所不不用先具體確定足球的半徑,任意畫一個最后比例縮放就可以了。

這一集所講足球的畫法不是重點，而是說，把這五種正多體通過變化，就可以畫出相當多的奇形怪狀的球體來，對于練習是相當有益的，尤其是思路的開拓非常好。復雜的足球，思路卻簡單，既然有現成的數學結論存在，我們?yōu)槭裁春ε率褂媚兀课业目捶ㄊ?，在cad中畫圖是可以使用數學上的結論的，一味地墨守成規就不太好了。

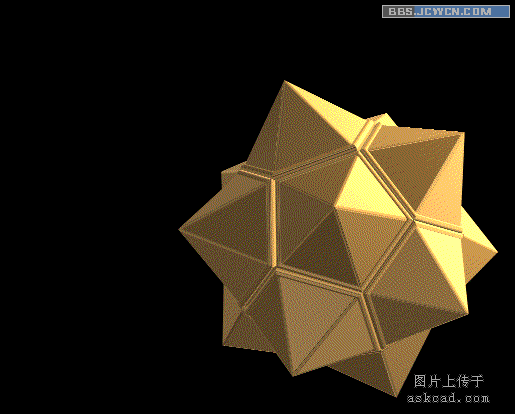

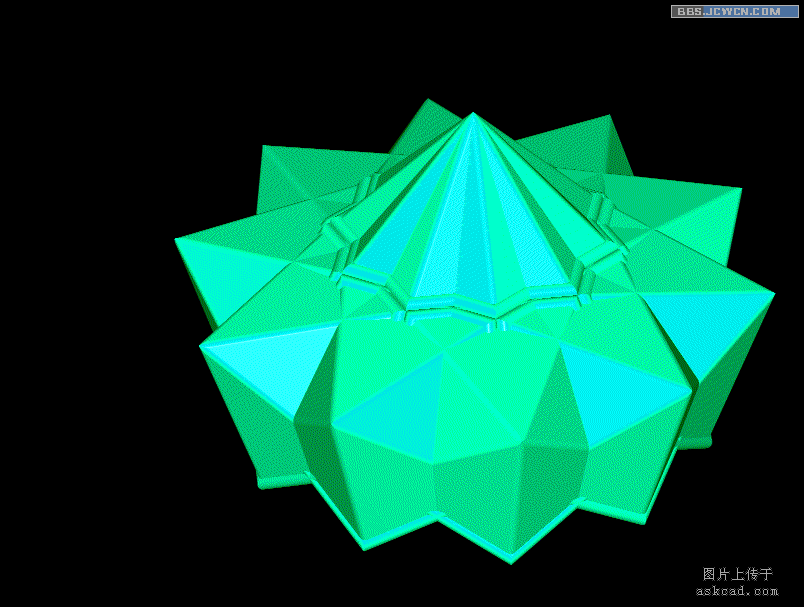

前面的圖表有什么價值呢？我們可以借用這些結論，進行變化，比如以一種正多面體為藍本，進行加工，"切掉"棱角，或者說通過改變每個面形狀，你就得到無窮無盡的各種球體了。雖然這種練習好象沒多大實際意義，它主要是一種思維練習，對于球體上的變化就能有所了解了。

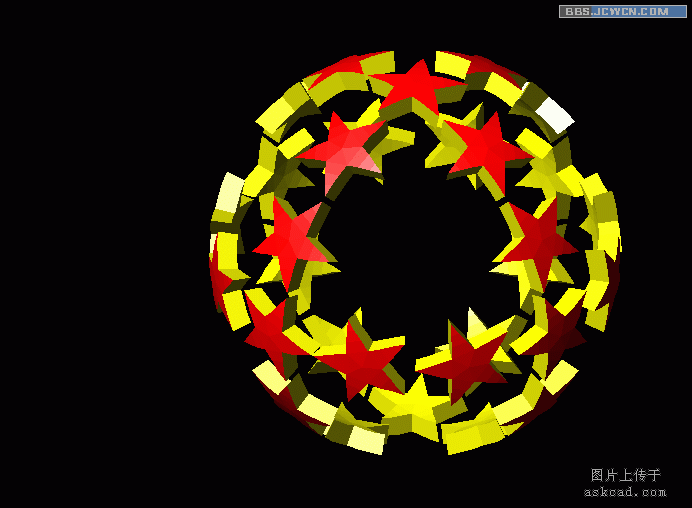

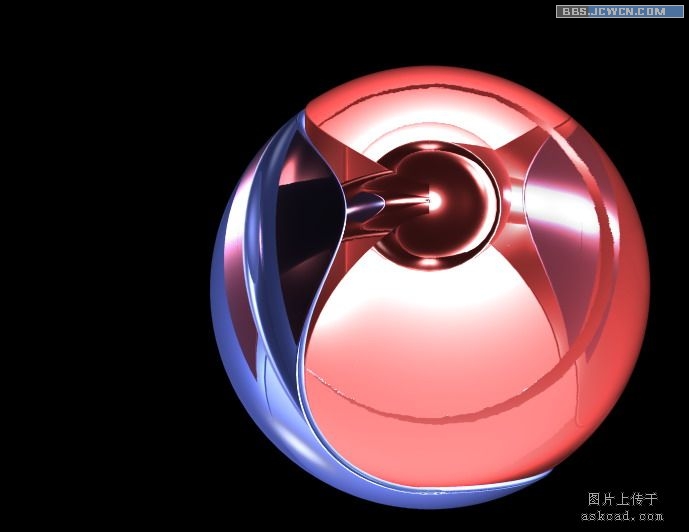

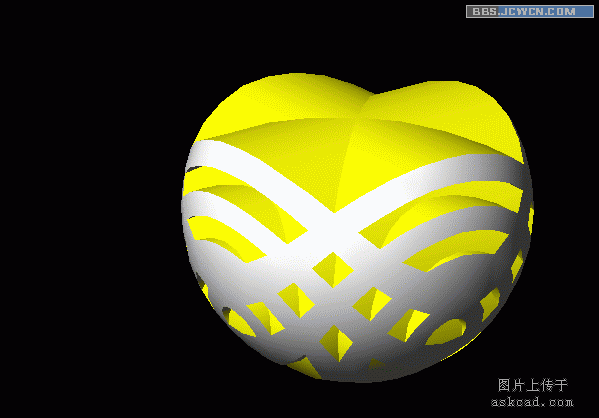

后面，是些無聊的球體練習，這種練習自己愛怎樣就怎樣，能從無聊的練習中悟出有用的東西就是好的。

做一個晶瑩剔透的小珠練習,這也就是渲染。其實都不難，只是渲染而已?？梢钥闯?渲染是有著廣闊和天地的，這集到此結束。

教程結束，以上就是AutoCAD打造經營剔透的三維球體教程，希望對大家有所幫助！
