cad怎么設計方形拼花圖案? cad繪制花朵形狀的教程
我要評論cad中可以繪制很多圖形，想要繪制方形中有一個花朵的圖形，該怎么繪制呢？下面我們就來看看詳細的教程。
1、打開AutoCAD 2013軟件，點擊【圖層特性管理器】，點擊【新建圖層】，將圖層命名為：方形拼花。點擊色塊，按圖示設置一個圖層顏色，完成方形拼花圖層的設置（如圖所示）；
2、點擊【矩形工具】，按圖示在命令欄輸入：d并按下空格鍵，輸入長度數值：2000并按下空格鍵，繼續輸入寬度數值：2000并按下空格鍵，完成矩形圖案的繪制（如圖所示）；
3、點擊右邊工具欄中的【偏移工具】，在命令欄輸入偏移數值：100進行偏移操作。點擊【直線工具】，按圖示在作圖區域繪制兩條線段（如圖所示）；

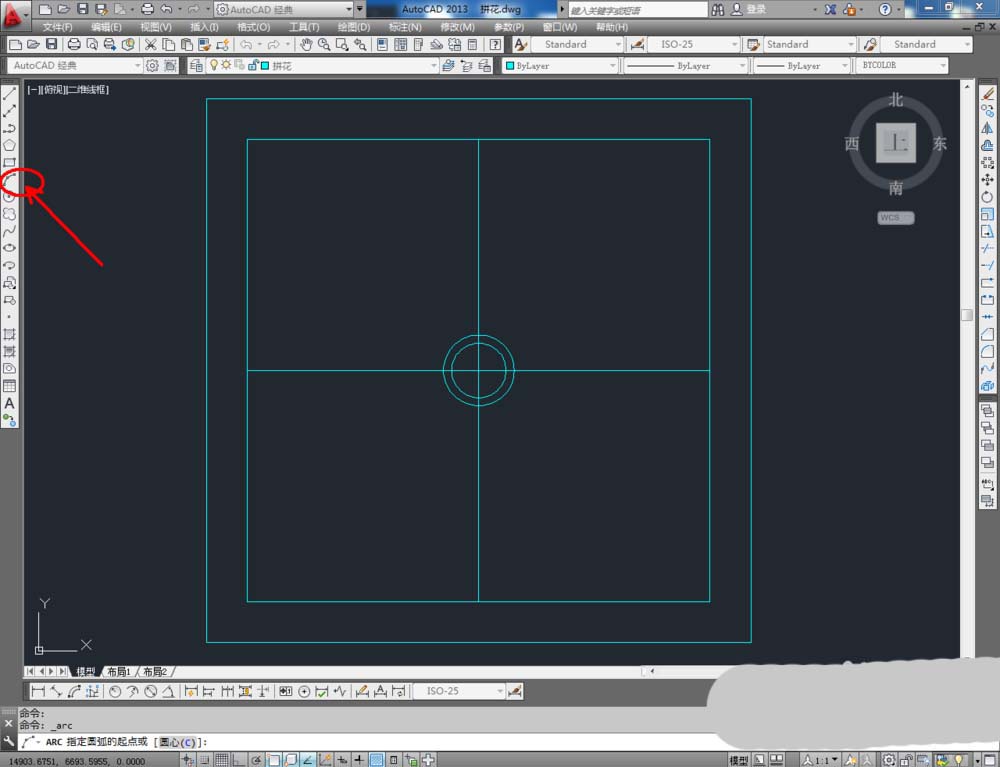

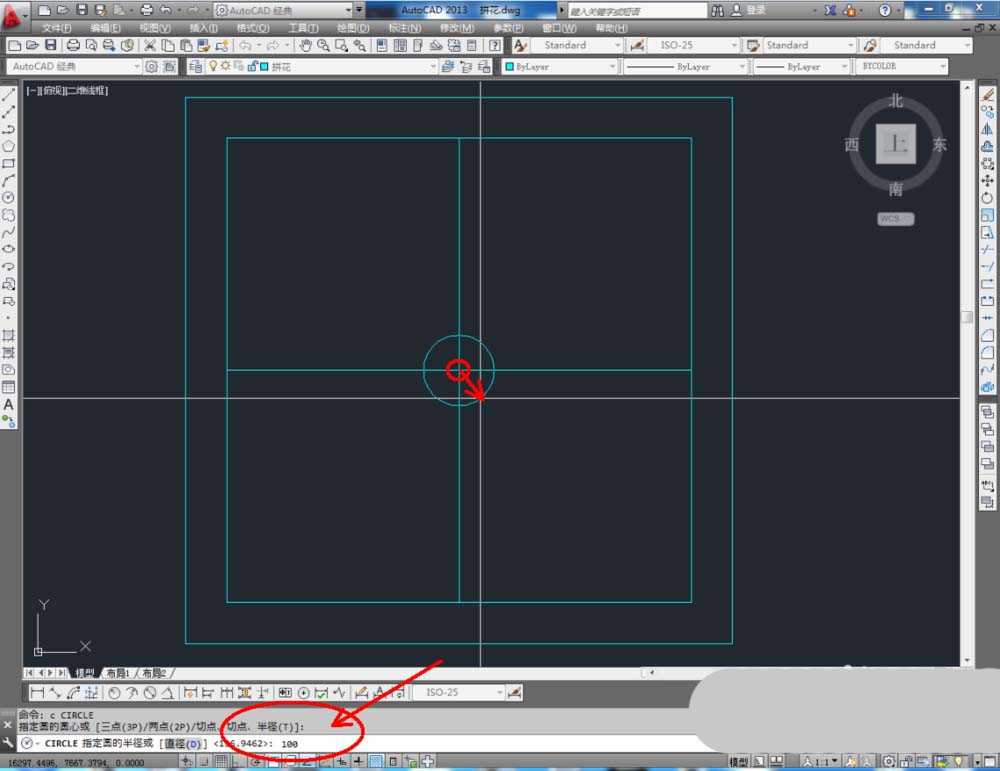

4、點擊【圓形工具】，繪制一個半徑為：100的圓形圖案后，點擊【偏移工具】，拾取圖案，在命令欄輸入數值：30進行偏移操作（如圖所示）；

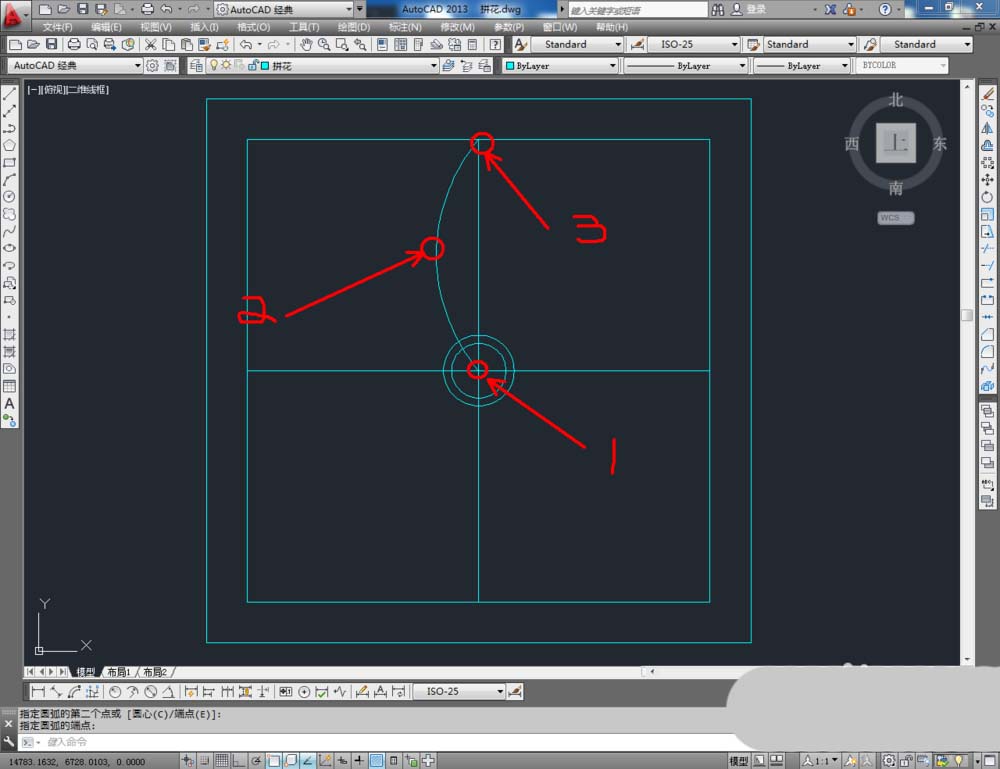

5、點擊【圓弧工具】，按圖示繪制一條圓弧圖案后，點擊【鏡像】鏡像出對稱的另一條圓弧副本。點擊【環形陣列】，以圓心為基點，在命令欄中輸入：i并按下空格鍵確定后，輸入數值：4，進行陣列操作（如圖所示）；

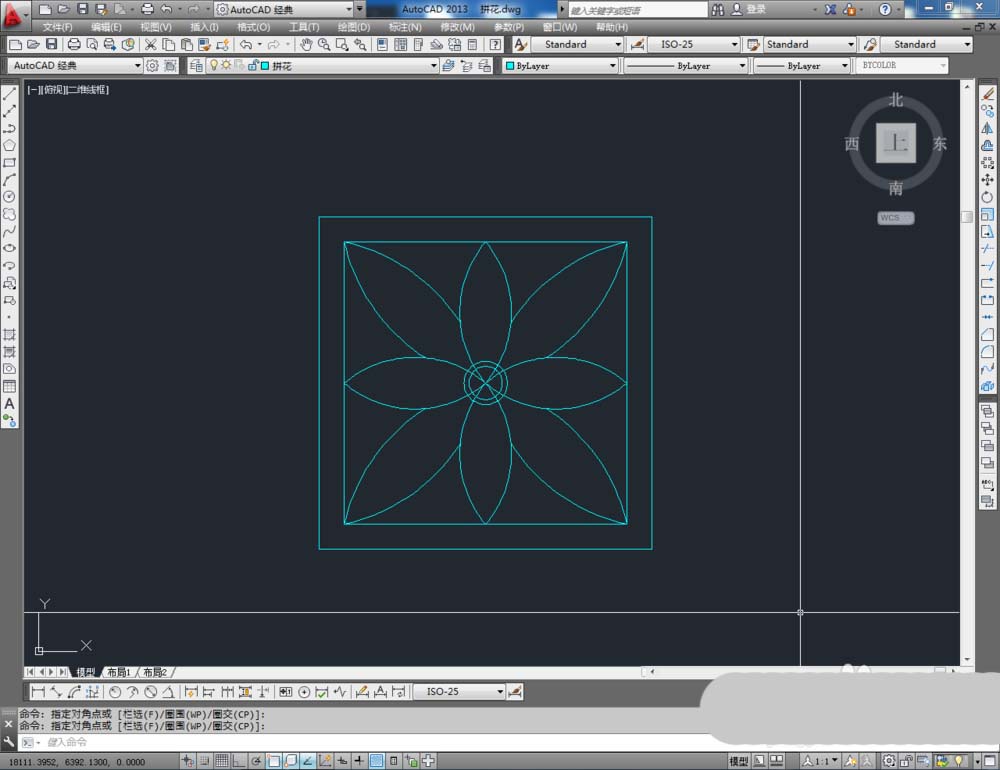

6、繼續點擊【圓弧工具】，按圖示繪制另外一條圓弧圖案后，同樣點擊【鏡像工具】進行鏡像操作。點擊【修剪工具】，按圖示對兩條圓弧進行修剪。完成后，點擊【環形陣列】，以圓心為基點，在命令欄中輸入：i并按下空格鍵確定后，輸入數值：4，進行陣列操作（如圖所示）；

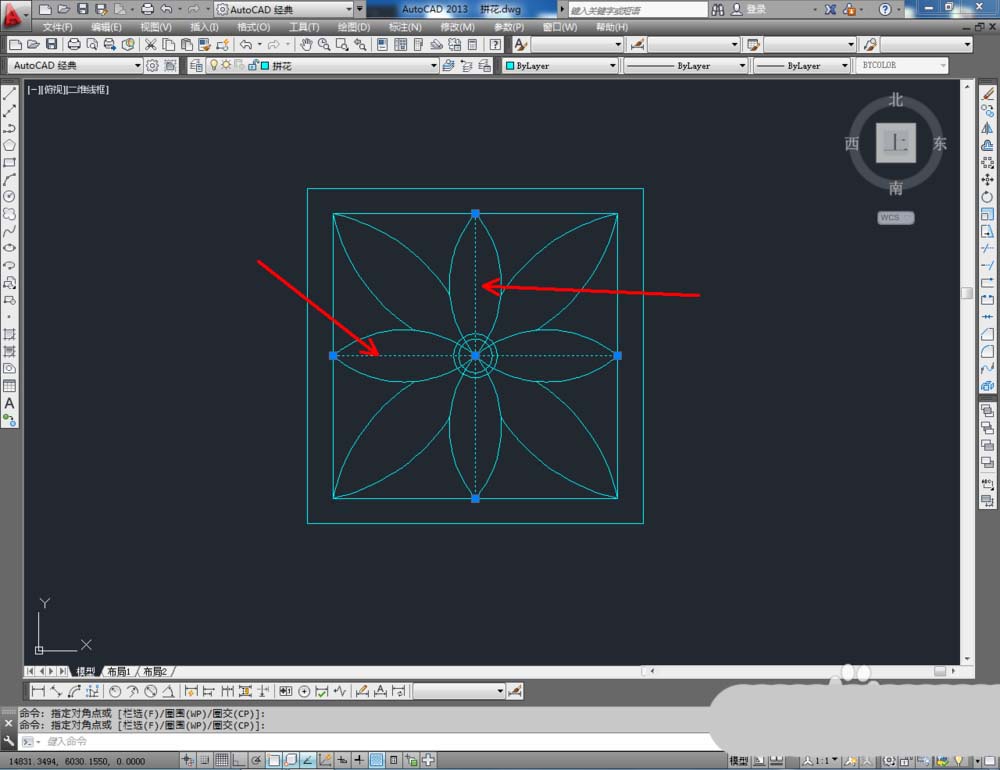

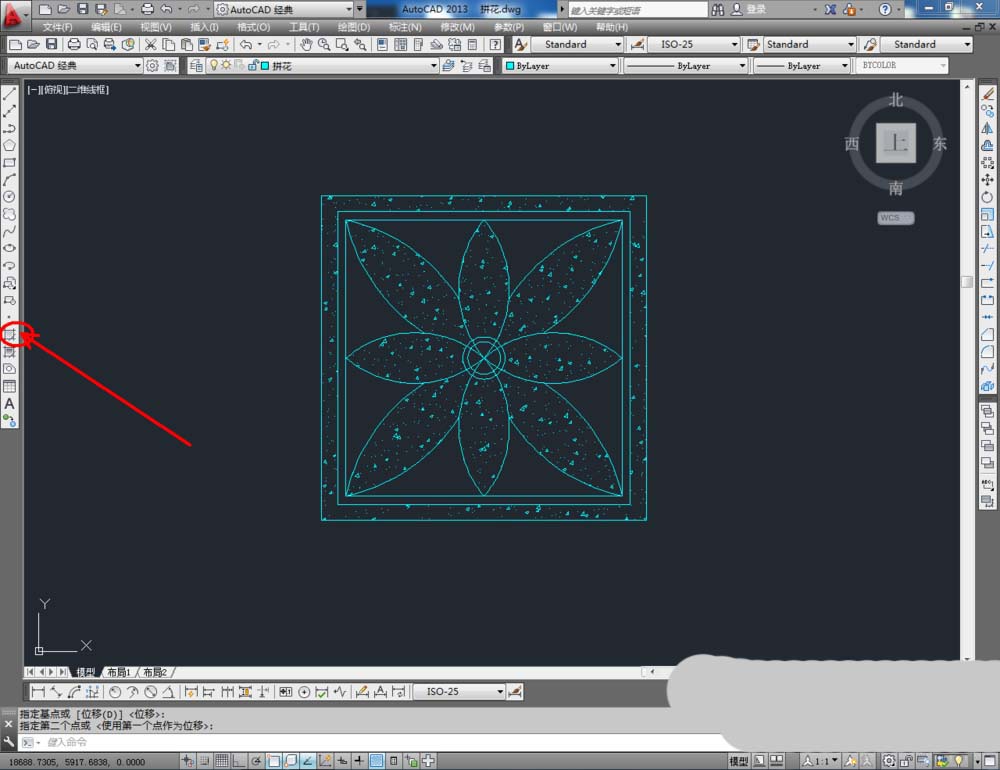

7、最后，將圖示兩條輔助線條刪除，點擊圖案填充，為制作好的拼花圖填充圖案。到這里，我們使用cad軟件制作的方形拼花圖案便全部制作完成。
以上就是cad繪制花朵形狀的教程，希望大家喜歡，請繼續關注腳本之家。
