cad怎么繪制單抽寫字臺平面圖? 寫字臺cad平面圖畫法
百度經驗 發布時間：2019-07-08 10:31:32 作者：MHSJS001
我要評論
我要評論cad怎么繪制單抽寫字臺平面圖？家里需要一個寫字臺，該怎么繪制寫字臺的平面圖，該怎么繪制呢？下面我們就來看看寫字臺cad平面圖畫法，需要的朋友可以參考下
寫字臺裝修的時候會用到，想要制作一個寫字臺平面圖，該怎么繪制呢？下面我們就來看看cad繪制寫字臺平面的教程。
1、打開AutoCAD 2013軟件，點擊【圖層特性管理器】，點擊【新建圖層】，將圖層命名為：單抽寫字臺。點擊色塊，按圖示設置一個圖層顏色，完成單抽寫字臺圖層的設置（如圖所示）；

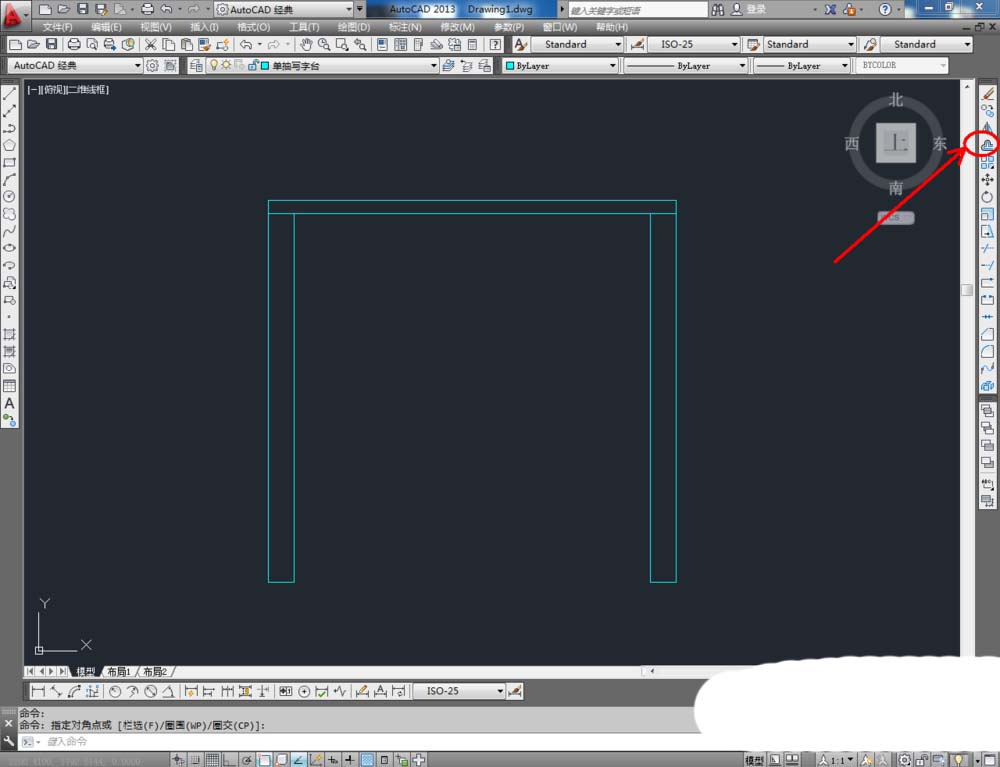

2、點擊【矩形工具】，按圖示在命令欄輸入：d并按下空格鍵，輸入長度值：800并按下空格鍵，繼續輸入寬度數值：750并按下空格鍵，完成矩形圖案的繪制。選中圖案，點擊右邊工具欄中的【分解工具】，將圖案炸開（如圖所示）；

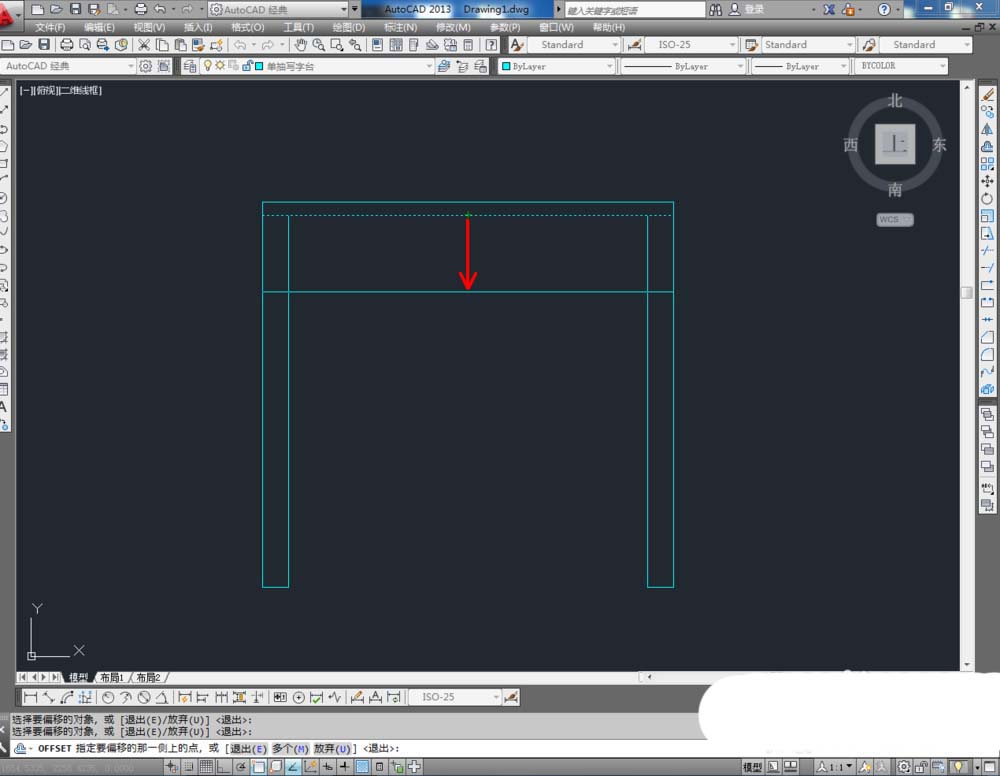

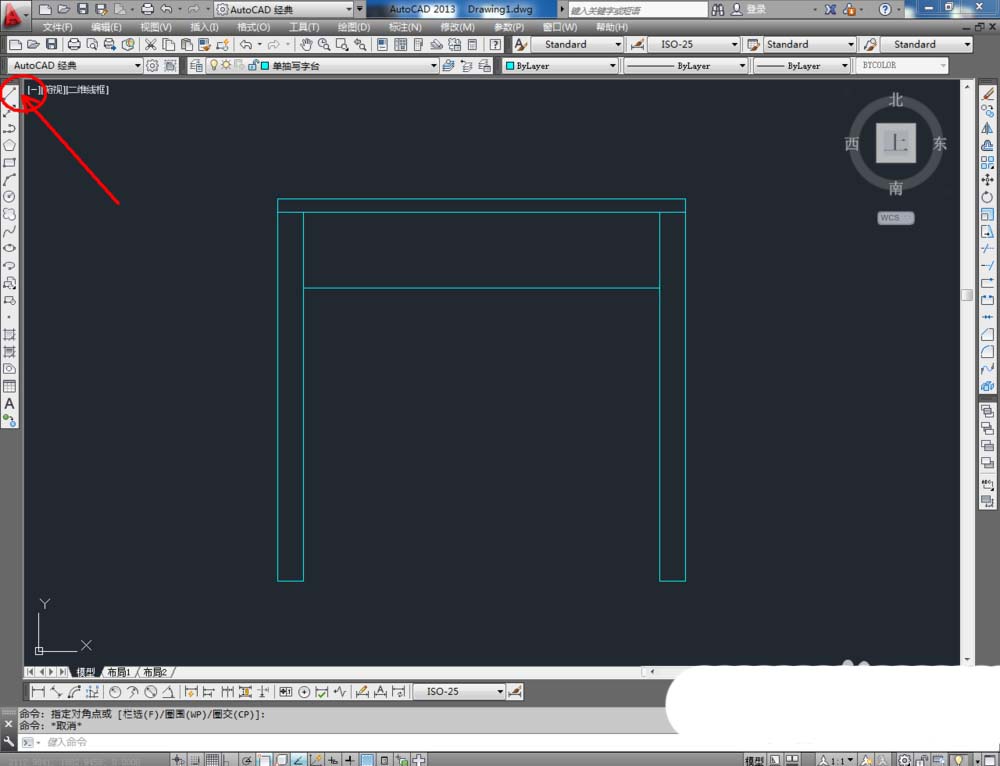

3、點擊右邊工具欄中的【偏移工具】，在命令欄輸入偏移數值：25后，對頂邊進行向下偏移。在命令欄輸入偏移數值：50后，對側邊進行向內偏移。點擊【修剪】對圖示線段進行修剪（如圖所示）；

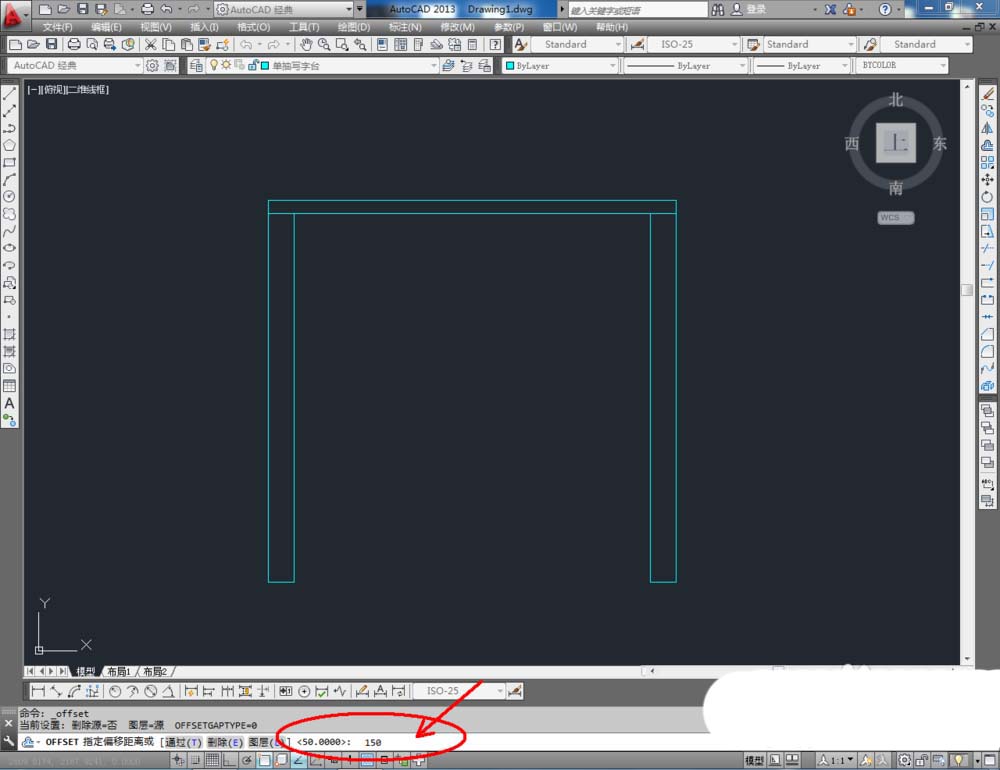

4、點擊右邊工具欄中的【偏移工具】，在命令欄輸入偏移數值：150后，對圖示線段進行偏移并調整好線段兩段的節點位置；

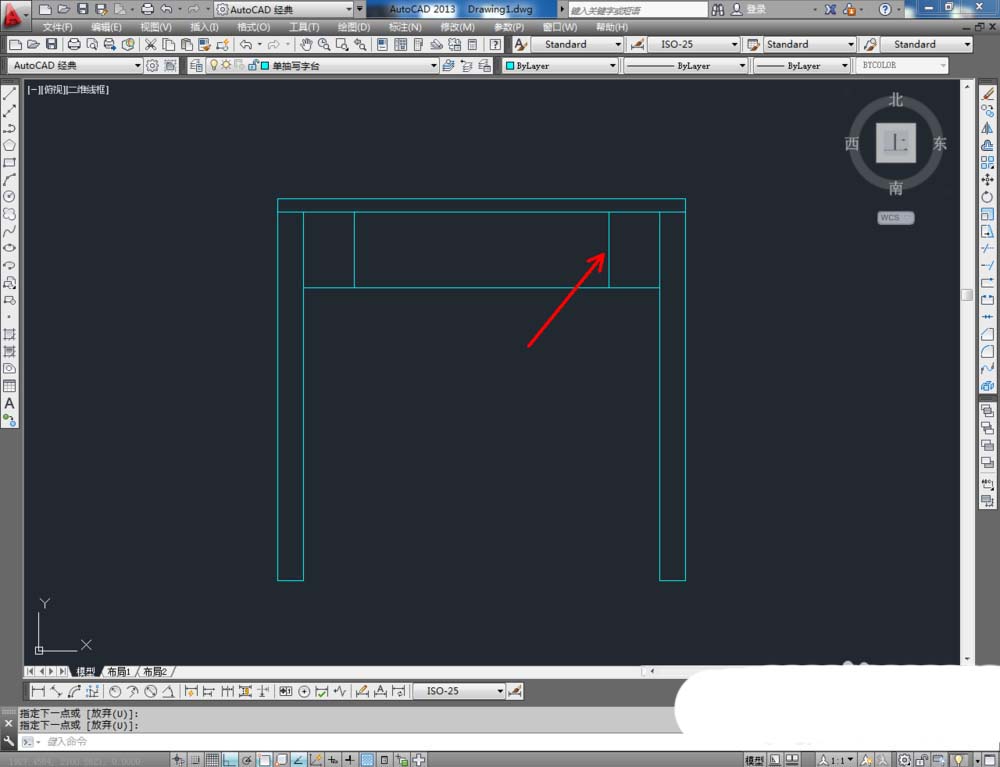

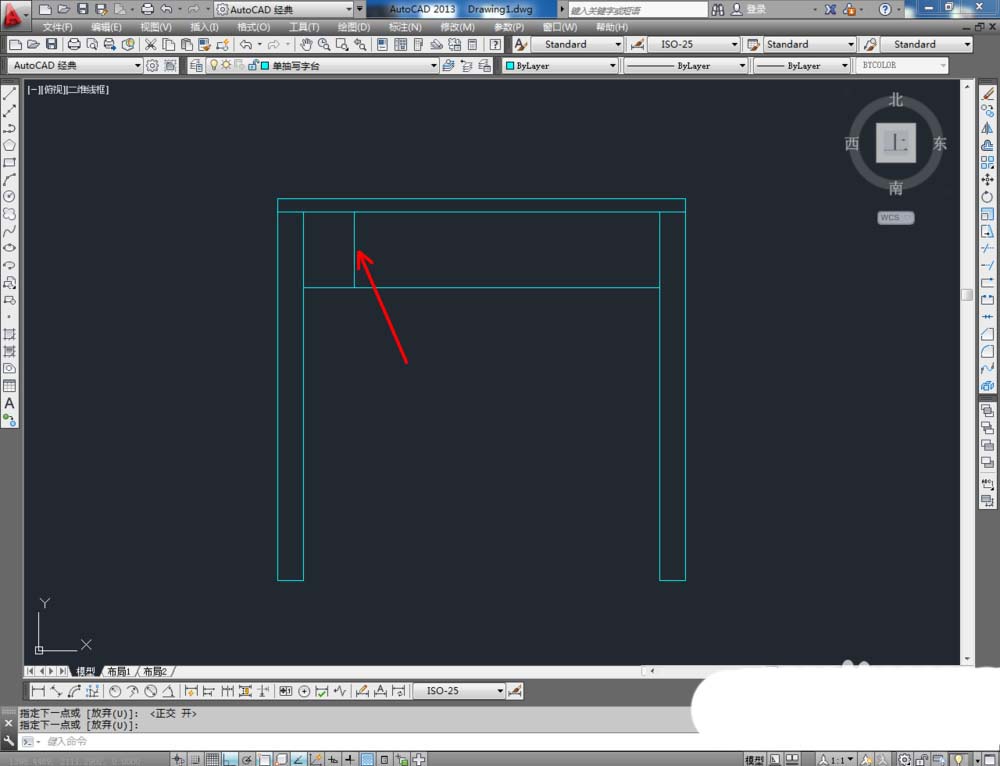

5、點擊【直線工具】按圖示繪制兩條直線線段后，點擊【矩形工具】繪制一個矩形圖案。點擊【偏移工具】按圖示對矩形圖案進行偏移。完成后，將制作好的拉手圖塊導入文件并調整好拉手的位置，這樣，我們的單抽寫字臺平面圖便全部制作完成。
以上就是cad繪制寫字臺平面圖的教程，希望大家喜歡，請繼續關注腳本之家。
