cad怎么繪制四門展柜平面圖?
百度經驗 發(fā)布時間：2019-07-14 10:13:53 作者：MHSJS001
我要評論
我要評論cad怎么繪制四門展柜平面圖？想要繪制一個展柜的平面圖，該怎么繪制呢？下面我們就來看看展柜cad平面圖的教程，很簡單，需要的朋友可以參考下

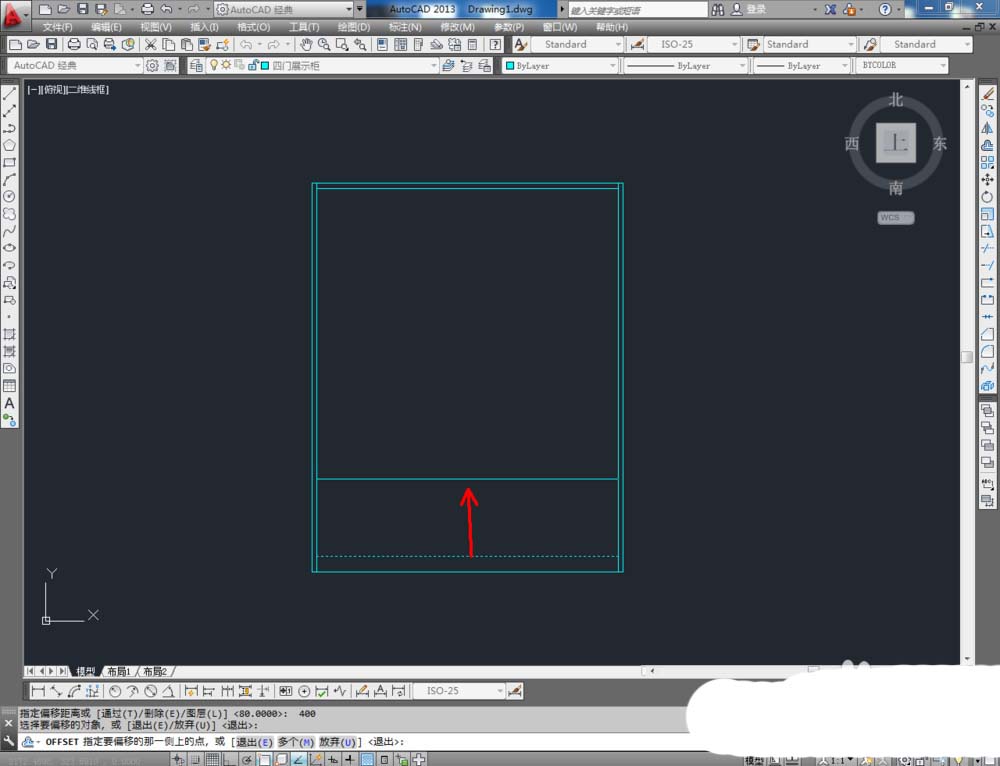

4、點擊右邊工具欄中的【偏移】，按圖示依次在命令欄中輸入數值，對圖示選線進行對應的偏移操作（如圖所示）；

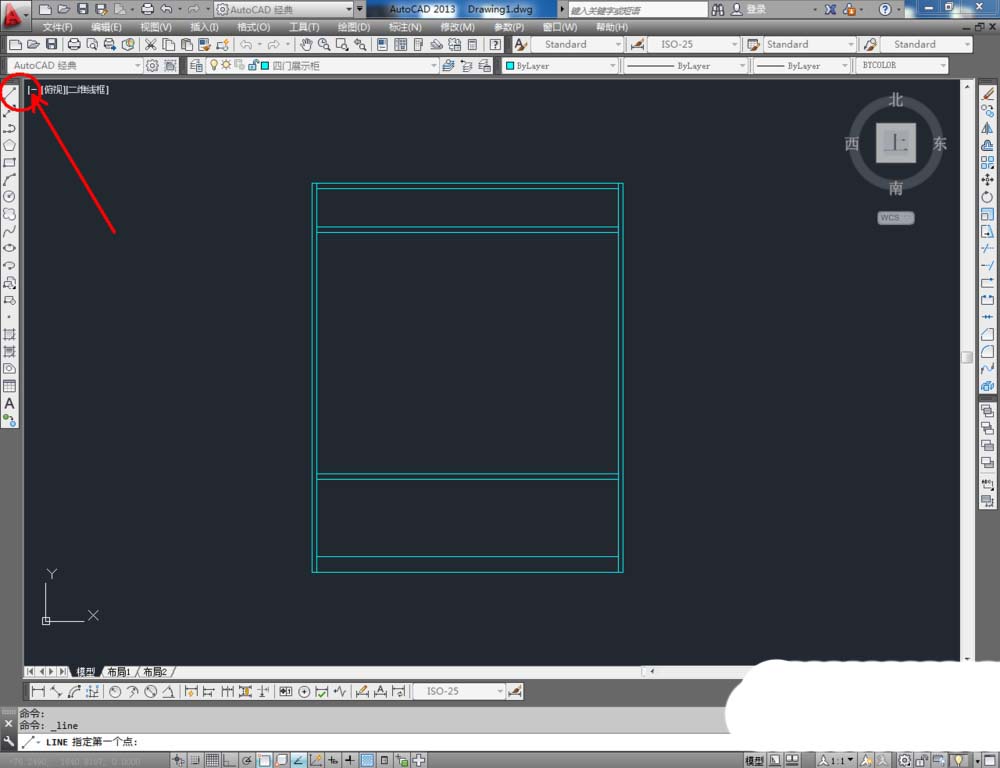

5、點擊【直線工具】繪制一條直線后，點擊【繪圖】-【點】-【定數等分】，在命令欄中輸入數值：4，生成線段四等分。點擊【直線工具】按圖示完成層板部分圖案的繪制；
6、選中圖示線段，點擊【繪圖】-【點】-【定數等分】，在命令欄中輸入數值：4，生成線段四等分。完成后，點擊【直線工具】在圖示區(qū)域繪制出三條直線線段（如圖所示）；

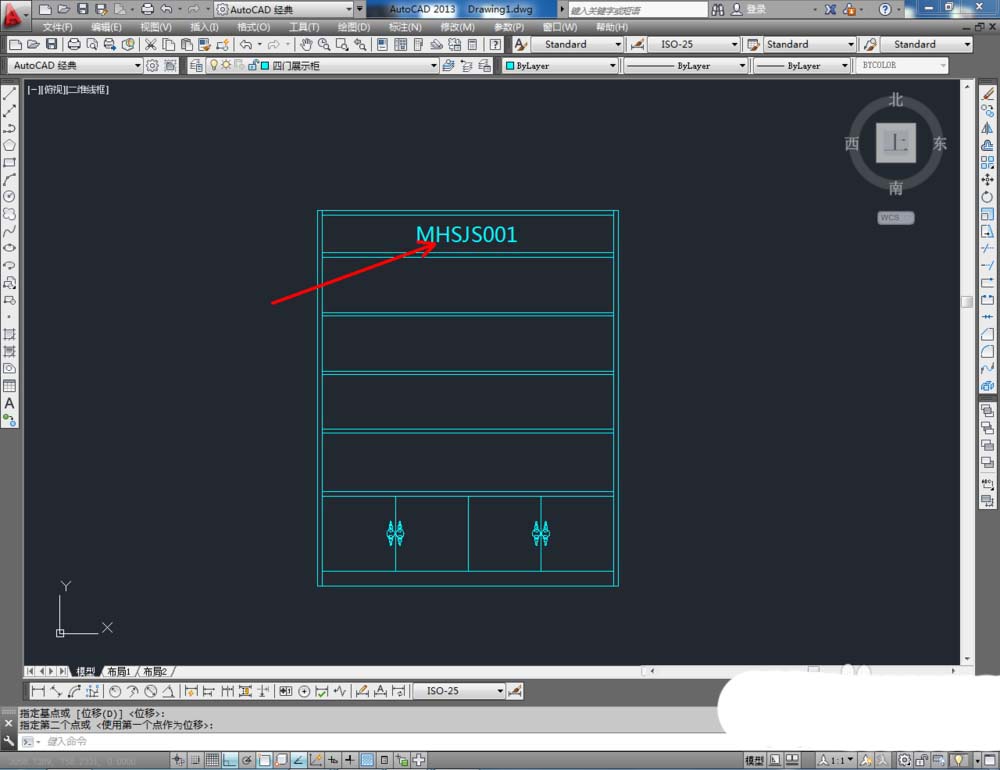

7、將制作好的拉手圖塊導入文件并調整好拉手的位置。完成細節(jié)部分的制作后，我們的四門展柜平面圖便全部制作完成。
以上就是cad繪制四門展柜平面圖的教程，希望大家喜歡，請繼續(xù)關注腳本之家。
