K8s部署Redis主從集群教程

更新時間：2025年01月08日 10:52:16 作者：夜夜流光相皎潔_小寧

本文介紹了在Kubernetes環境下搭建Redis集群的詳細步驟,包括環境準備、安裝NFS、創建PV卷、搭建Redis集群、集群初始化、主從切換測試以及開放外網端口等內容

一、環境準備

1.1 環境說明

本文搭建MongoDB，基于WMware虛擬機，操作系統CentOS 8，且已經基于Kubeadm搭好了k8s集群，k8s節點信息如下：

服務器	IP地址
master	192.168.31.80
node1	192.168.31.8
node2	192.168.31.9

如需知道k8s集群搭建，可跳轉我的文章《kubeadm部署k8s集群》查看。

1.2 安裝說明

Redis （ Remote Dictionary Server），即遠程字典服務。

是一個開源的使用ANSI C語言編寫、支持網絡、可基于內存亦可持久化的日志型、Key-Value數據庫，并提供多種語言的API。

它支持字符串、哈希表、列表、集合、有序集合，位圖，hyperloglogs等數據類型。內置復制、Lua腳本、LRU收回、事務以及不同級別磁盤持久化功能，同時通過Redis Sentinel提供高可用，通過Redis Cluster提供自動分區。

1.3 Redis集群說明

一般來說，Redis部署有三種模式。

1）單實例模式

一般用于測試環境。

2）哨兵模式

在redis3.0以前，要實現集群一般是借助哨兵sentinel工具來監控master節點的狀態。如果master節點異常，則會做主從切換，將某一臺slave作為master。引入了哨兵節點，部署更復雜，維護成本也比較高，并且性能和高可用性等各方面表現一般。

3）集群模式

3.0 后推出的 Redis 分布式集群解決方案；主節點提供讀寫操作，從節點作為備用節點，不提供請求，只作為故障轉移使用；如果master節點異常，也是會自動做主從切換，將slave切換為master。

后兩者用于生產部署，但總的來說，集群模式明顯優于哨兵模式。那么今天我們就來講解下：k8s環境下，如何部署redis集群（三主三從）。

二、安裝NFS

2.1 安裝NFS

我選擇在 master 節點創建 NFS 存儲，首先執行如下命令安裝 NFS:

yum -y install  nfs-utils rpcbind

2.2 創建NFS共享文件夾

mkdir -p /var/nfs/redis/pv{1..6}

2.3 配置共享文件夾

vim  /etc/exports

/var/nfs/redis/pv1  *(rw,sync,no_root_squash)
/var/nfs/redis/pv2  *(rw,sync,no_root_squash)
/var/nfs/redis/pv3  *(rw,sync,no_root_squash)
/var/nfs/redis/pv4  *(rw,sync,no_root_squash)
/var/nfs/redis/pv5  *(rw,sync,no_root_squash)
/var/nfs/redis/pv5  *(rw,sync,no_root_squash)

2.4 使配置生效

exportfs -r

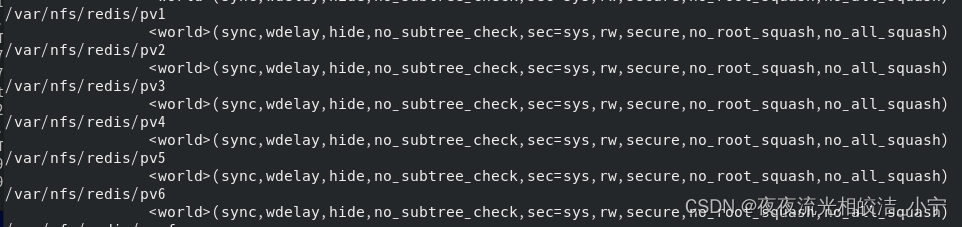

2.5 查看所有共享目錄

exportfs -v

2.6 啟動nfs

systemctl start nfs-server
systemctl enabled nfs-server
systemctl start rpcbind
systemctl enabled rpcbind

2.7 其他節點安裝nfs-utils

yum -y install nfs-utils

三、創建PV卷

PersistentVolume簡稱pv，持久化存儲，是k8s為云原生應用提供一種擁有獨立生命周期的、用戶可管理的存儲的抽象設計。

在創建PV卷之前，需要創建NFS客戶端、NFS 客戶端sa授權和StoreClass存儲類。

3.1 創建namespace

kubectl create ns redis-cluster

3.2 創建nfs 客戶端sa授權

cat > redis-nfs-client-sa.yaml

apiVersion: v1
kind: ServiceAccount
metadata:
  name: redis-nfs-client
  namespace: redis-cluster
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: nfs-client-runner
  namespace: redis-cluster
rules:
  - apiGroups: [""]
    resources: ["persistentvolumes"]
    verbs: ["get","list","watch","create","delete"]
  - apiGroups: [""]
    resources: ["persistentvolumeclaims"]
    verbs: ["get","list","watch","create","delete"]
  - apiGroups: ["storage.k8s.io"]
    resources: ["storageclasses"]
    verbs: ["get","list","watch"]
  - apiGroups: [""]
    resources: ["events"]
    verbs: ["get","list","watch","create","update","patch"]
  - apiGroups: [""]
    resources: ["endpoints"]
    verbs: ["create","delete","get","list","watch","patch","update"]

---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: run-nfs-provisioner
  namespace: redis-cluster
subjects:
  - kind: ServiceAccount
    name: redis-nfs-client
    namespace: redis-cluster
roleRef:
  kind: ClusterRole
  name: nfs-client-runner
  apiGroup: rbac.authorization.k8s.io

3.3 創建nfs 客戶端

cat > redis-nfs-client.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: redis-nfs-client
  labels:
    app: redis-nfs-client
  # replace with namespace where provisioner is deployed
  namespace: redis-cluster
spec:
  replicas: 1
  strategy:
    type: Recreate
  selector:
    matchLabels:
      app: redis-nfs-client
  template:
    metadata:
      labels:
        app: redis-nfs-client
    spec:
      serviceAccountName: redis-nfs-client
      containers:
        - name: redis-nfs-client
          image: quay.io/external_storage/nfs-client-provisioner:latest
          volumeMounts:
            - name: redis-nfs-client-root
              mountPath: /persistentvolumes
          env:
            - name: PROVISIONER_NAME   ## 這個名字必須與storegeclass里面的名字一致
              value:  my-redis-nfs
            - name: ENABLE_LEADER_ELECTION  ## 設置高可用允許選舉，如果replicas參數等于1，可不用
              value: "True"
            - name: NFS_SERVER
              value: 192.168.31.80  #修改為自己的ip（部署nfs的機器ip）
            - name: NFS_PATH
              value: /var/nfs/redis     #修改為自己的nfs安裝目錄
      volumes:
        - name: redis-nfs-client-root
          nfs:
            server: 192.168.31.80 #修改為自己的ip（部署nfs的機器ip）
            path: /var/nfs/redis     #修改為自己的nfs安裝目錄

3.4 創建StoreClass

StorageClass：簡稱sc，存儲類，是k8s平臺為存儲提供商提供存儲接入的一種聲明。通過sc和相應的存儲插件為容器應用提供持久存儲卷的能力。

cat > redis-storeclass.yaml

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: redis-nfs-storage
  namespace: redis-cluster
provisioner: my-redis-nfs

3.5 執行命令創建NFS sa授權、NFS客戶端以及StoreClass

kubectl apply -f  redis-nfs-client-sa.yaml

kubectl apply -f  redis-nfs-client.yaml

kubectl apply -f  redis-storeclass.yaml

3.6 創建PV

這里我們創建6個PV卷，分別對應Redis的三主三從。

cat > redis-pv.yaml

apiVersion: v1
kind: PersistentVolume
metadata:
  name: redis-nfs-pv1
  namespace: redis-cluster
spec:
  storageClassName: redis-nfs-storage
  capacity:
    storage: 500M
  accessModes:
    - ReadWriteMany
  nfs:
    server: 192.168.31.80
    path: "/var/nfs/redis/pv1"

---

apiVersion: v1
kind: PersistentVolume
metadata:
  name: redis-nfs-pv2
  namespace: redis-cluster
spec:
  storageClassName: redis-nfs-storage
  capacity:
    storage: 500M
  accessModes:
    - ReadWriteMany
  nfs:
    server: 192.168.31.80
    path: "/var/nfs/redis/pv2"

---

apiVersion: v1
kind: PersistentVolume
metadata:
  name: redis-nfs-pv3
  namespace: redis-cluster
spec:
  storageClassName: redis-nfs-storage
  capacity:
    storage: 500M
  accessModes:
    - ReadWriteMany
  nfs:
    server: 192.168.31.80
    path: "/var/nfs/redis/pv3"

---

apiVersion: v1
kind: PersistentVolume
metadata:
  name: redis-nfs-pv4
  namespace: redis-cluster
spec:
  storageClassName: redis-nfs-storage
  capacity:
    storage: 500M
  accessModes:
    - ReadWriteMany
  nfs:
    server: 192.168.31.80
    path: "/var/nfs/redis/pv4"

---

apiVersion: v1
kind: PersistentVolume
metadata:
  name: redis-nfs-pv5
  namespace: redis-cluster
spec:
  storageClassName: redis-nfs-storage
  capacity:
    storage: 500M
  accessModes:
    - ReadWriteMany
  nfs:
    server: 192.168.31.80
    path: "/var/nfs/redis/pv5"

---

apiVersion: v1
kind: PersistentVolume
metadata:
  name: redis-nfs-pv6
  namespace: redis-cluster
spec:
  storageClassName: redis-nfs-storage
  capacity:
    storage: 500M
  accessModes:
    - ReadWriteMany
  nfs:
    server: 192.168.31.80
    path: "/var/nfs/redis/pv6"

3.7 執行命令創建PV

kubectl apply -f redis-pv.yaml

3.8 PV卷知識普及（解析為什么需要SC、PV）

這里說一下，為什么要創建SC，PV？

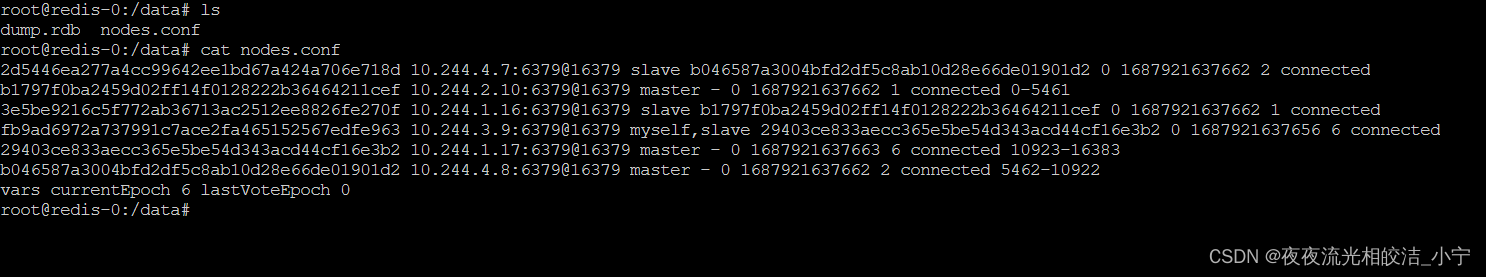

因為redis集群，最終需要對應的文件有，redis.conf、nodes.conf、data，由此可見，這些文件每個節點，都得對應有自己得文件夾。

當然redis.conf可以是一個相同得，其他兩個，就肯定是不一樣得。如果使用掛載文件夾即是 Volume 的情況部署一個pod，很明顯，是不能滿足的。

當然，你部署多個不一樣的pod，也是可以做到，但是就得寫6個部署yaml文件，后期維護也很復雜。最好的效果是，寫一個部署yaml文件，然后有6個replicas副本，就對應了我們redis集群（三主三從）。

那一個pod，再使用Volume掛載文件夾，這個只能是一個文件夾，是無法做到6個pod對應不同的文件夾。

所以這里，就引出了SC、PV了。使用SC、PV就可以實現，這6個pod啟動，就對應上我們創建的6個PV，那就實現了redis.conf、nodes.conf、data，這三個文件，存放的路徑，就是不一樣的路徑了。

四、搭建Redis集群

4.1 普及知識

RC、Deployment、DaemonSet都是面向無狀態的服務，它們所管理的Pod的IP、名字，啟停順序等都是隨機的，而StatefulSet是什么？顧名思義，有狀態的集合，管理所有有狀態的服務，比如MySQL、MongoDB集群等。

StatefulSet本質上是Deployment的一種變體，在v1.9版本中已成為GA版本，它為了解決有狀態服務的問題，它所管理的Pod擁有固定的Pod名稱，啟停順序，在StatefulSet中，Pod名字稱為網絡標識(hostname)，還必須要用到共享存儲。

在Deployment中，與之對應的服務是service，而在StatefulSet中與之對應的headless service，headless service，即無頭服務，與service的區別就是它沒有Cluster IP，解析它的名稱時將返回該Headless Service對應的全部Pod的Endpoint列表。

除此之外，StatefulSet在Headless Service的基礎上又為StatefulSet控制的每個Pod副本創建了一個DNS域名，這個域名的格式為：

$(pod.name).$(headless server.name).${namespace}.svc.cluster.local

也即是說，對于有狀態服務，我們最好使用固定的網絡標識（如域名信息）來標記節點，當然這也需要應用程序的支持（如Zookeeper就支持在配置文件中寫入主機域名）。

StatefulSet基于Headless Service（即沒有Cluster IP的Service）為Pod實現了穩定的網絡標志（包括Pod的hostname和DNS Records），在Pod重新調度后也保持不變。同時，結合PV/PVC，StatefulSet可以實現穩定的持久化存儲，就算Pod重新調度后，還是能訪問到原先的持久化數據。

以下為使用StatefulSet部署Redis的架構，無論是Master還是Slave，都作為StatefulSet的一個副本，并且數據通過PV進行持久化，對外暴露為一個Service，接受客戶端請求。

4.2 創建headless服務

cat > redis-hs.yaml

apiVersion: v1
kind: Service
metadata:
  labels:
    k8s.kuboard.cn/layer: db
    k8s.kuboard.cn/name: redis
  name: redis-hs
  namespace: redis-cluster
spec:
  ports:
    - name: nnbary
      port: 6379
      protocol: TCP
      targetPort: 6379
  selector:
    k8s.kuboard.cn/layer: db
    k8s.kuboard.cn/name: redis
  clusterIP: None

Headless service是StatefulSet實現穩定網絡標識的基礎。

網絡訪問：pod名稱.headless名稱.namespace名稱.svc.cluster.local 即：pod名稱.redis-hs.redis-cluster.svc.cluster.local。

4.3 創建redis.conf配置

/opt/redis/conf 目錄下的redis.conf配置，待會創建Configmap需要用到

bind 0.0.0.0
port 6379
daemonize no

# requirepass redis-cluster
# 集群配置
cluster-enabled yes
cluster-config-file nodes.conf
cluster-node-timeout 5000

requirepass redis-cluster 設置的是集群密碼，注釋掉是因為通過redis-trib實現集群初始化，有密碼會初始化不了，暫時不知道該怎么解決，只能先把密碼關掉，哈哈哈。

4.4 創建名稱為redis-conf的Configmap

kubectl create configmap redis-conf --from-file=redis.conf -n redis-cluster

4.5 創建redis 對應pod集群

cat > redis.yaml

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: redis
  namespace: redis-cluster
  labels:
    k8s.kuboard.cn/layer: db
    k8s.kuboard.cn/name: redis
spec:
  replicas: 6
  selector:
    matchLabels:
      k8s.kuboard.cn/layer: db
      k8s.kuboard.cn/name: redis
  serviceName: redis
  template:
    metadata:
      labels:
        k8s.kuboard.cn/layer: db
        k8s.kuboard.cn/name: redis
    spec:
      terminationGracePeriodSeconds: 20
      containers:
        - name: redis
          image: redis
          command:
              - "redis-server"
          args:
              - "/etc/redis/redis.conf"
              - "--protected-mode"
              - "no"
          ports:
            - name: redis
              containerPort: 6379
              protocol: "TCP"
            - name: cluster
              containerPort: 16379
              protocol: "TCP"
          volumeMounts:
            - name: "redis-conf"
              mountPath: "/etc/redis"
            - name: "redis-data"
              mountPath: "/data"
      volumes:
        - name: "redis-conf"
          configMap:
             name: "redis-conf"
             items:
                - key: "redis.conf"
                  path: "redis.conf"
  volumeClaimTemplates:
    - metadata:
        name: redis-data
      spec:
        accessModes: [ "ReadWriteMany" ]
        resources:
          requests:
            storage: 200M
        storageClassName: redis-nfs-storage

4.6 執行命令創建Service和Redis 集群Pod

kubectl apply -f  redis-hs.yaml

kubectl apply -f  redis.yaml

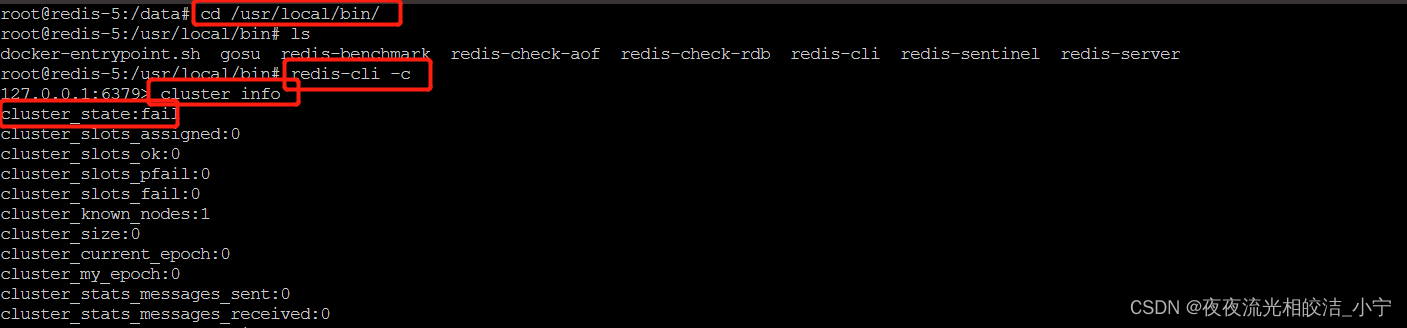

4.7 查看集群狀態

我們經過以上步驟之后，Redis的6個Pod 已經啟動起來了，但是我們還沒做集群初始化操作，此刻Redis還不是主從集群狀態，我們可以檢查驗證下：

1、進入容器(可以通過k8s頁面，選中節點，通過base或sh進來)，然后 cd /usr/local/bin/

2、連接上Redis節點： redis-cli -c

3、查看集群狀態：cluster info

五、集群初始化

Redis集群必須在所有節點啟動后才能進行初始化，而如果將初始化邏輯寫入Statefulset中，則是一件非常復雜而且低效的行為。

我們可以在K8S上創建一個額外的容器，專門用于進行K8S集群內 部某些服務的管理控制。

這里，我們專門啟動一個Ubuntu的容器，可以在該容器中安裝Redis-tribe，進而初始化Redis集群。

5.1 啟動容器

kubectl run -it ubuntu --image=ubuntu --namespace=redis-cluster --restart=Never /bin/bash

5.2 替換ubuntu鏡像源

cat > /etc/apt/sources.list << EOF
deb http://mirrors.aliyun.com/ubuntu/ bionic main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ bionic main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ bionic-security main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ bionic-security main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ bionic-updates main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ bionic-updates main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ bionic-proposed main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ bionic-proposed main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ bionic-backports main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ bionic-backports main restricted universe multiverse
EOF

5.3 安裝軟件環境

apt-get update

apt-get install -y vim wget python2.7 python-pip redis-tools dnsutils

5.4 安裝redis-trib

pip install redis-trib==0.5.1

5.5 創建Redis集群

redis-trib.py create \
  `dig +short redis-0.redis-hs.redis-cluster.svc.cluster.local`:6379 \
  `dig +short redis-1.redis-hs.redis-cluster.svc.cluster.local`:6379 \
  `dig +short redis-2.redis-hs.redis-cluster.svc.cluster.local`:6379

5.6 為Master添加slave

redis-trib.py replicate \
  --master-addr `dig +short redis-0.redis-hs.redis-cluster.svc.cluster.local`:6379 \
  --slave-addr `dig +short redis-3.redis-hs.redis-cluster.svc.cluster.local`:6379
redis-trib.py replicate \
  --master-addr `dig +short redis-1.redis-hs.redis-cluster.svc.cluster.local`:6379 \
  --slave-addr `dig +short redis-4.redis-hs.redis-cluster.svc.cluster.local`:6379
redis-trib.py replicate \
  --master-addr `dig +short redis-2.redis-hs.redis-cluster.svc.cluster.local`:6379 \
  --slave-addr `dig +short redis-5.redis-hs.redis-cluster.svc.cluster.local`:6379

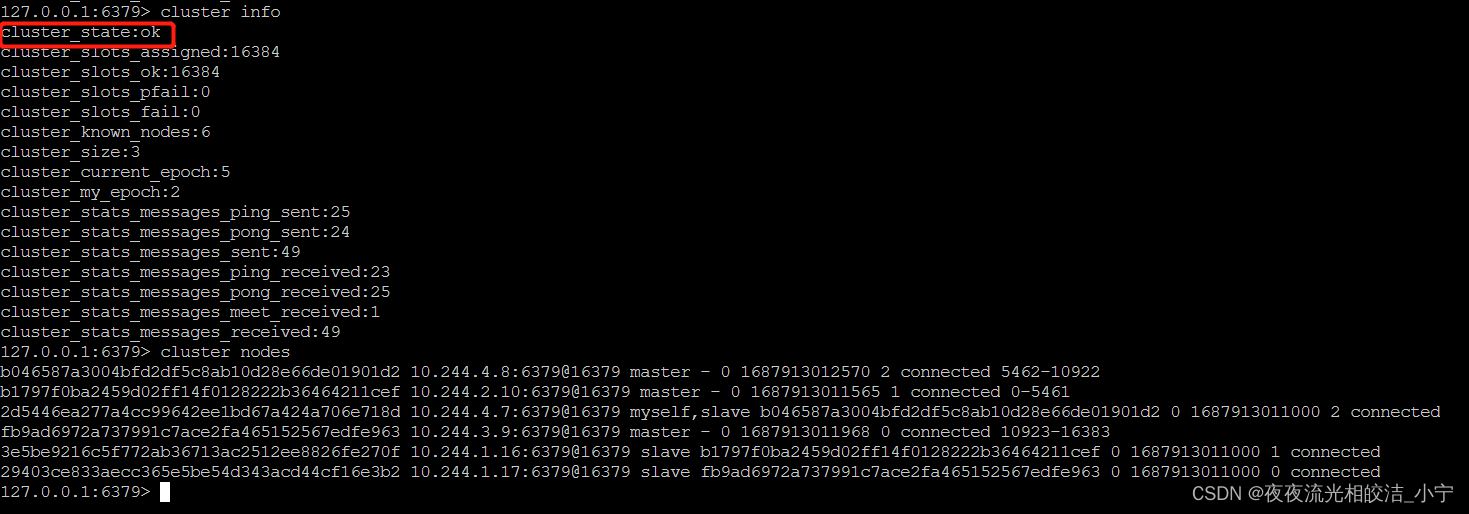

5.7 查看集群狀態

cluster info

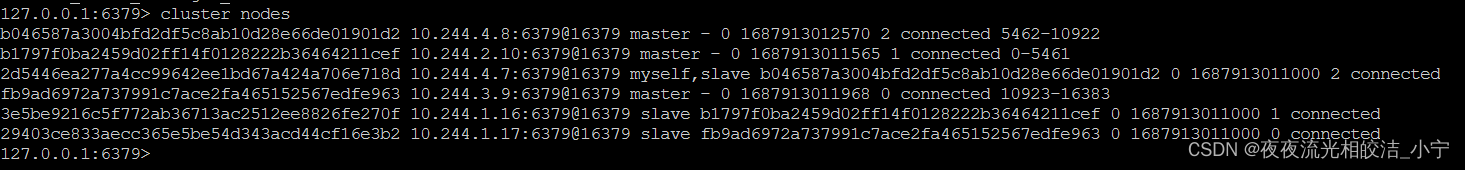

5.8 查看集群節點情況

cluster nodes

六、測試主從切換

在K8S上搭建完好Redis集群后，我們最關心的就是其原有的高可用機制是否正常。這里，我們可以任意挑選一個Master的Pod來測試集群的主從切換機制。

這里我以我的redis-0節點做演示。

6.1 查看節點的角色

1、進入容器(可以通過k8s頁面，選中節點，通過base或sh進來)，然后 cd /usr/local/bin/

2、連接上Redis節點： redis-cli -c

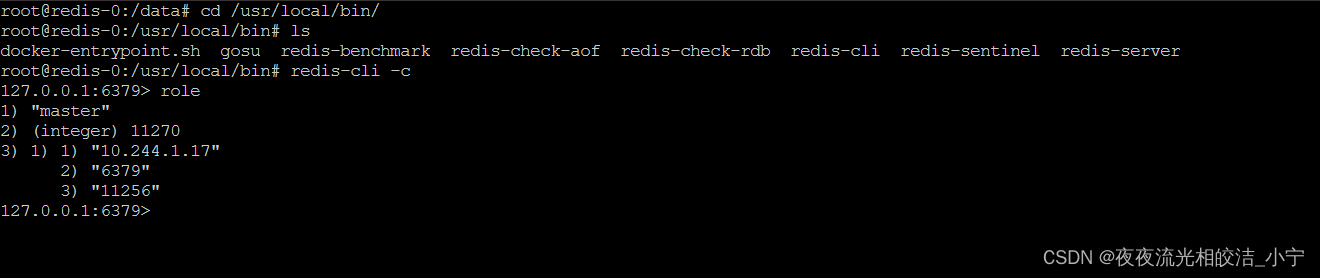

3、查看節點角色：role

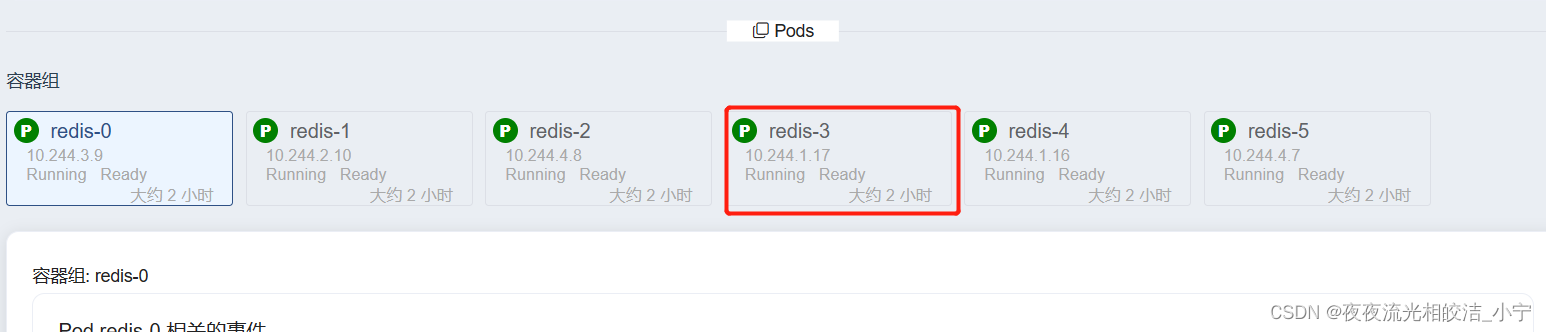

可以看出，我們的redis-0節點，是Master節點，他的Slave 節點IP是10.244.1.17，即我們的redis-3節點。

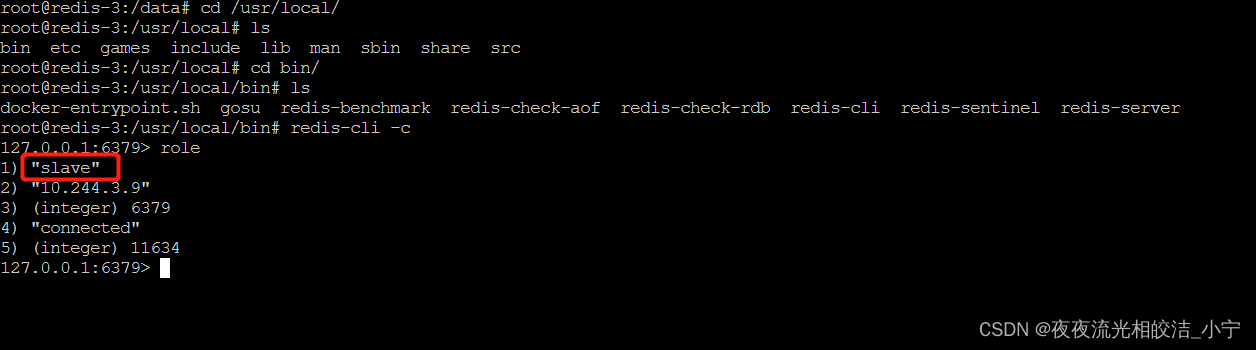

進入redis-3節點，驗證，發現確實是這樣的：

6.2 刪掉redis-0 Mster節點，觀察情況

首先查看redis-o節點

kubectl get pod redis-0 -n redis-cluster -o wide

接著刪除該Pod

kubectl delete pod redis-0 -n redis-cluster

再次進入redis-0節點查看它的角色信息

發現redis-0節點變成了slave節點，而他的Master節點，變成了10.244.1.17，即redis-3節點。證明了我們的Redis 主從集群是可用的。

七、開放外網端口

前面我們創建了用于實現StatefulSet的Headless Service，但該Service沒有Cluster Ip，因此不能用于外界訪問。所以，我們還需要創建一個Service，專用于為Redis集群提供訪問和負載均衡。

7.1 創建用于外部訪問的service

cat > redis-access-service.yaml

apiVersion: v1
kind: Service
metadata:
  name: redis-access-service
  labels:
    app: redis-outip
spec:
  ports:
  - name: redis-port
    protocol: "TCP"
    port: 6379
    targetPort: 6379
  selector:
     k8s.kuboard.cn/layer: db
     k8s.kuboard.cn/name: redis

八、Redis故障轉移疑問解答

大家可能會疑惑，那為什么沒有使用穩定的標志，Redis Pod也能正常進行故障轉移呢？這涉及了Redis本身的機制。

因為，Redis集群中每個節點都有自己的NodeId（保存在自動生成的 nodes.conf中），并且該NodeId不會隨著IP的變化和變化，這其實也是一種固定的網絡標志。

也就是說，就算某個Redis Pod重啟了，該Pod依然會加載保存的NodeId來維持自己的身份。我們可以在進入redis-0容器，看的nodes.conf文件：

如上，第一列為NodeId，穩定不變；第二列為IP和端口信息，可能會改變。

這里，我們介紹NodeId的兩種使用場景：當某個Slave Pod斷線重連后IP改變，但是Master發現其NodeId依舊，就認為該Slave還是之前的 Slave。

當某個Master Pod下線后，集群在其Slave中選舉重新的Master。待舊Master上線后，集群發現其 NodeId依舊，會讓舊Master變成新Master的slave。

總結

以上為個人經驗，希望能給大家一個參考，也希望大家多多支持腳本之家。

您可能感興趣的文章:

欧美bbbwbbbw肥妇,免费乱码人妻系列日韩,一级黄片
