簡介

MVCC（Multi-Version Concurrency Control）多版本并發控制，是用來在數據庫中控制并發的方法，實現對數據庫的并發訪問用的。

在MySQL中，MVCC只在讀取已提交（Read Committed）和可重復讀（Repeatable Read）兩個事務級別下有效。其是通過Undo日志中的版本鏈和ReadView一致性視圖來實現的。

MVCC就是在多個事務同時存在時，SELECT語句找尋到具體是版本鏈上的哪個版本，然后在找到的版本上返回其中所記錄的數據的過程。

首先需要知道的是，在MySQL中，會默認為我們的表后面添加三個隱藏字段：

• DB_ROW_ID：行ID，MySQL的B+樹索引特性要求每個表必須要有一個主鍵。如果沒有設置的話，會自動尋找第一個不包含NULL的唯一索引列作為主鍵。如果還是找不到，就會在這個DB_ROW_ID上自動生成一個唯一值，以此來當作主鍵（該列和MVCC的關系不大）；
• DB_TRX_ID：事務ID，記錄的是當前事務在做INSERT或UPDATE語句操作時的事務ID（DELETE語句被當做是UPDATE語句的特殊情況，后面會進行說明）；
• DB_ROLL_PTR：回滾指針，通過它可以將不同的版本串聯起來，形成版本鏈。相當于鏈表的next指針。

（注意，添加的隱藏字段并不是很多人認為的創建時間和刪除時間，同時在MySQL中MVCC的實現也不是通過什么快照來實現的。之所以有這種說法可能是源自于《高性能MySQL》一書中對MySQL中MVCC的錯誤結論，然后就人云亦云傳開了（注意，我這里一直強調的是MySQL中MVCC的實現，是因?yàn)樵诓煌臄?shù)據庫中可能會有不同的實現）。所以說看源碼和看官方文檔才是最權威的解釋?zhuān)?/p>

ReadView

ReadView一致性視圖主要是由兩部分組成：所有未提交事務的ID數組和已經創建的最大事務ID組成（實際上ReadView還有其他的字段，但不影響這里對MVCC的講解）。

比如：[100,200],300。事務100和200是當前未提交的事務，而事務300是當前創建的最大事務（已經提交了）。

當執行SELECT語句的時候會創建ReadView，但是在讀取已提交和可重復讀兩個事務級別下，生成ReadView的策略是不一樣的：讀取已提交級別是每執行一次SELECT語句就會重新生成一份ReadView，而可重復讀級別是只會在第一次SELECT語句執行的時候會生成一份，后續的SELECT語句會沿用之前生成的ReadView（即使后面有更新語句的話，也會繼續沿用）。

版本鏈

所有版本的數據都只會存一份，然后通過回滾指針連接起來，之后就是通過一定的規則找到具體是哪個版本上的數據就行了。

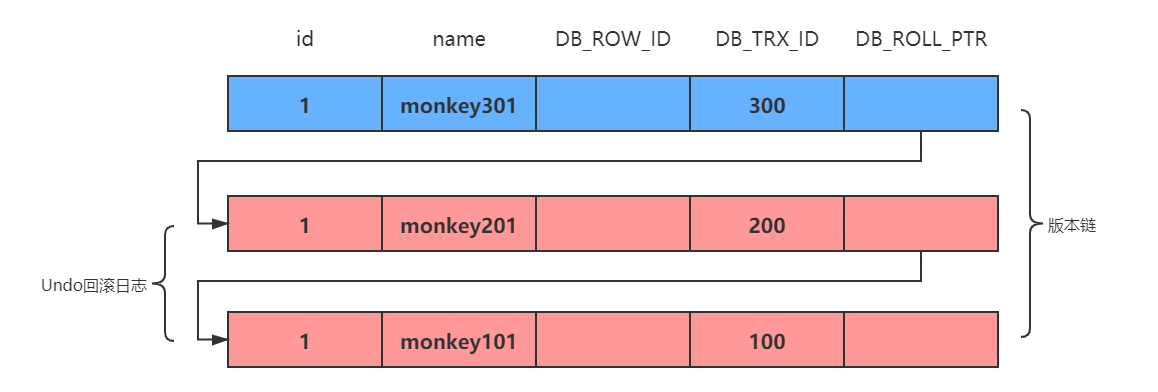

假設現在有一張account表，其中有id和name兩個字段，那么版本鏈的示意圖如下：

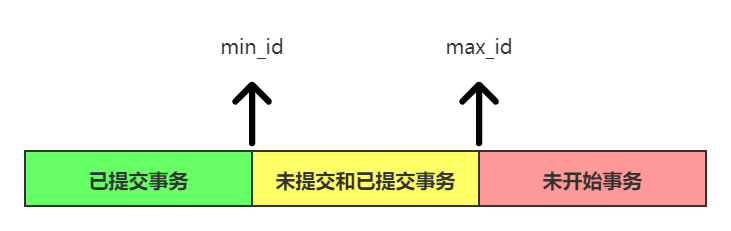

而具體版本鏈的比對規則如下，首先從版本鏈中拿出最上面第一個版本的事務ID開始逐個往下進行比對：

（其中min_id指向ReadView中未提交事務數組中的最小事務ID，而max_id指向ReadView中的已經創建的最大事務ID）

如果落在綠色區間（DB_TRX_ID < min_id）：這個版本比min_id還?。ㄊ聞?wù)ID是從小往大順序生成的），說明這個版本在SELECT之前就已經提交了，所以這個數據是可見的?；蛘撸ㄟ@里是短路或，前面條件不滿足才會判斷后面這個條件）這個版本的事務本身就是當前SELECT語句所在事務的話，也是一樣可見的；

如果落在紅色區間（DB_TRX_ID > max_id）：表示這個版本是由將來啟動的事務來生成的，當前還未開始，那么是不可見的；

如果落在黃色區間（min_id <= DB_TRX_ID <= max_id）：這個時候就需要再判斷兩種情況：

• 如果這個版本的事務ID在ReadView的未提交事務數組中，表示這個版本是由還未提交的事務生成的，那么就是不可見的；
• 如果這個版本的事務ID不在ReadView的未提交事務數組中，表示這個版本是已經提交了的事務生成的，那么是可見的。

如果在上述的判斷中發現當前版本是不可見的，那么就繼續從版本鏈中通過回滾指針拿取下一個版本來進行上述的判斷。

演示過程

下面通過一個示例來具體演示MVCC的執行過程（假設是在可重復讀事務級別下），當前account表中已經有了一條初始數據（id=1,name=monkey）：

從左往右分別是五個事務，從上到下是時刻點。其中在第2和3時刻點中事務100和事務200（這里兩個事務之間相差100只是為了更加方便去看，正常來說下個事務的ID是以+1的方式來創建的）分別執行了一條UPDATE語句，這兩條語句并無實際作用，只是為了生成事務ID的，所以在下面的MVCC執行過程中就不分析這兩條語句所帶來的影響了，我們只研究account表。而其中最后兩個事務，我是注明沒有事務ID的。因?yàn)槭聞?wù)ID是執行一條更新操作（增刪改）的語句后才會生成（這也是事務100和事務200要先執行一條更新語句的意義），并不是開啟事務的時候就會生成。最后兩個事務中可以看到就是執行了一些SELECT語句而已，所以它們并沒有事務ID。

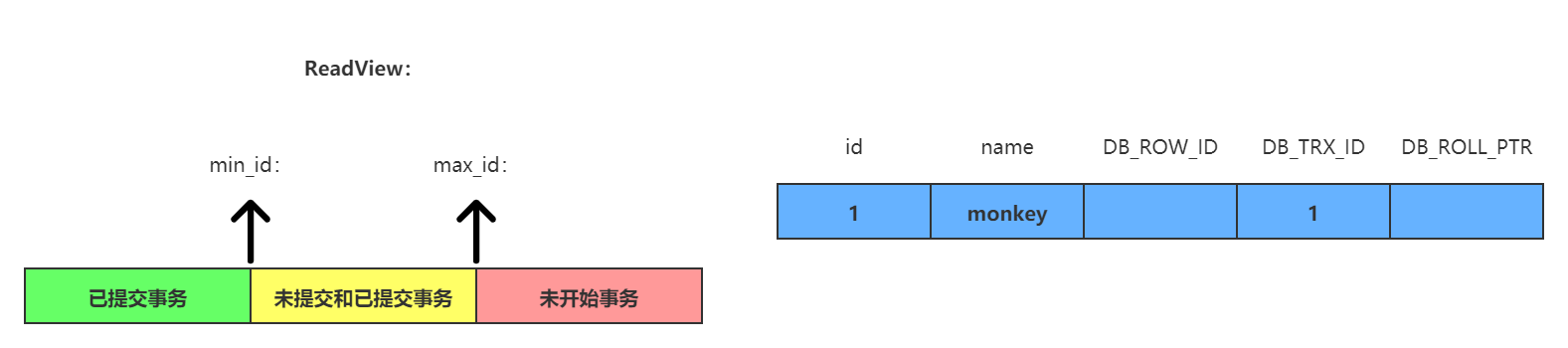

首先來看一下初始狀態時的版本鏈和ReadView（ReadView此時還未生成）：

其中事務1在account表中創建了一條初始數據。

• 之后在第1時刻點，五個事務分別開啟了事務（如上所說，這個時候還沒有生成事務ID）。
• 在第2時刻點，第一個事務執行了一條UPDATE語句，生成了事務ID為100。
• 在第3時刻點，第二個事務執行了一條UPDATE語句，生成了事務ID為200。
• 在第4時刻點，第三個事務執行了一條UPDATE語句，將account表中id為1的name改為了monkey301。同時生成了事務ID為300。
• 在第5時刻點，事務300也就是上面的事務執行了commit操作。
• 在第6時刻點，第四個事務執行了一條SELECT語句，想要查詢一下當前id為1的數據（如上所說，該事務沒有生成事務ID）。

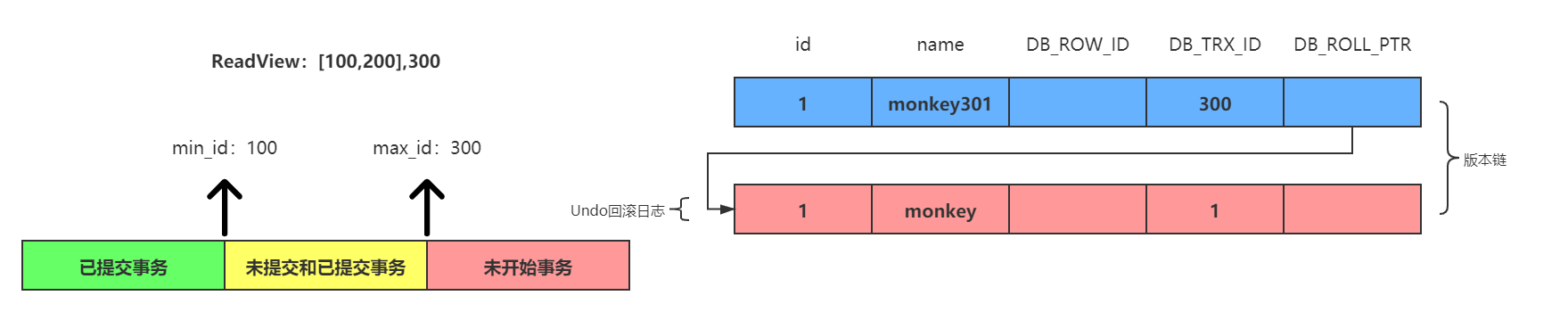

此時的版本鏈和ReadView如下：

因?yàn)樵诘?時刻點，事務300已經commit了，所以ReadView的未提交事務數組中不包含它。此時根據上面所說的比對規則，拿版本鏈中的第一個版本的事務ID為300進行比對，首先當前這條SELECT語句沒有在事務300中進行查詢，然后發現是落在黃色區間，而且事務300也沒有在ReadView的未提交事務數組中，所以是可見的。即此時在第6時刻點，第四個事務所查找到的結果是monkey301。

• 在第7時刻點，事務100執行了一條UPDATE語句，將account表中id為1的name改為了monkey101。
• 在第8時刻點，事務100又執行了一條UPDATE語句，將account表中id為1的name改為了monkey102。
• 在第9時刻點，第四個事務執行了一條SELECT語句，想要查詢一下當前id為1的數據。

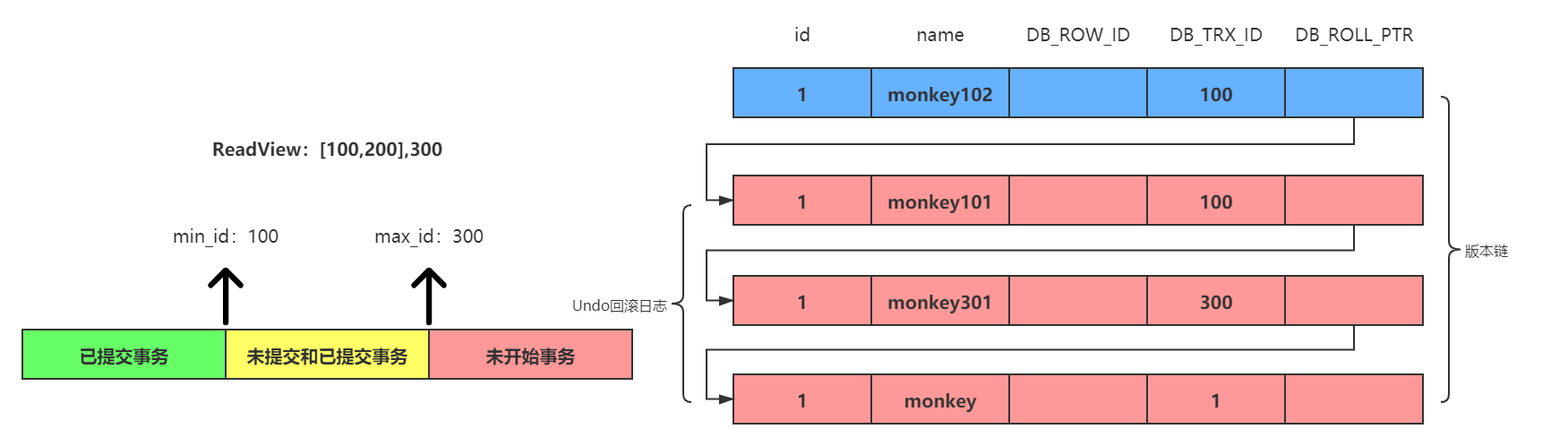

此時的版本鏈和ReadView如下：

注意，因?yàn)楫?dāng)前是在可重復讀的事務級別下，所以此時的ReadView沿用了在第6時刻點生成的ReadView（如果是在讀取已提交的事務級別下，此時就會重新生成一份ReadView了）。然后根據上面所說的比對規則，拿版本鏈中的第一個版本的事務ID為100進行比對，首先當前這條SELECT語句沒有在事務100中進行查詢，然后發現是落在黃色區間，而且事務100是在ReadView的未提交事務數組中，所以是不可見的。此時通過回滾指針拿取下一個版本，發現事務ID仍然為100，經過分析后還是不可見的。此時又拿取下一個版本：事務ID為300進行比對，首先當前這條SELECT語句沒有在事務300中進行查詢，然后發現是落在黃色區間，但是事務300沒有在ReadView的未提交事務數組中，所以是可見的。即此時在第9時刻點，第四個事務所查找到的結果仍然是monkey301（這也就是可重復讀的含義）。

• 在第10時刻點，事務100commit提交事務了。同時事務200執行了一條UPDATE語句，將account表中id為1的name改為了monkey201。
• 在第11時刻點，事務200又執行了一條UPDATE語句，將account表中id為1的name改為了monkey202。
• 在第12時刻點，第四個事務執行了一條SELECT語句，想要查詢一下當前id為1的數據。

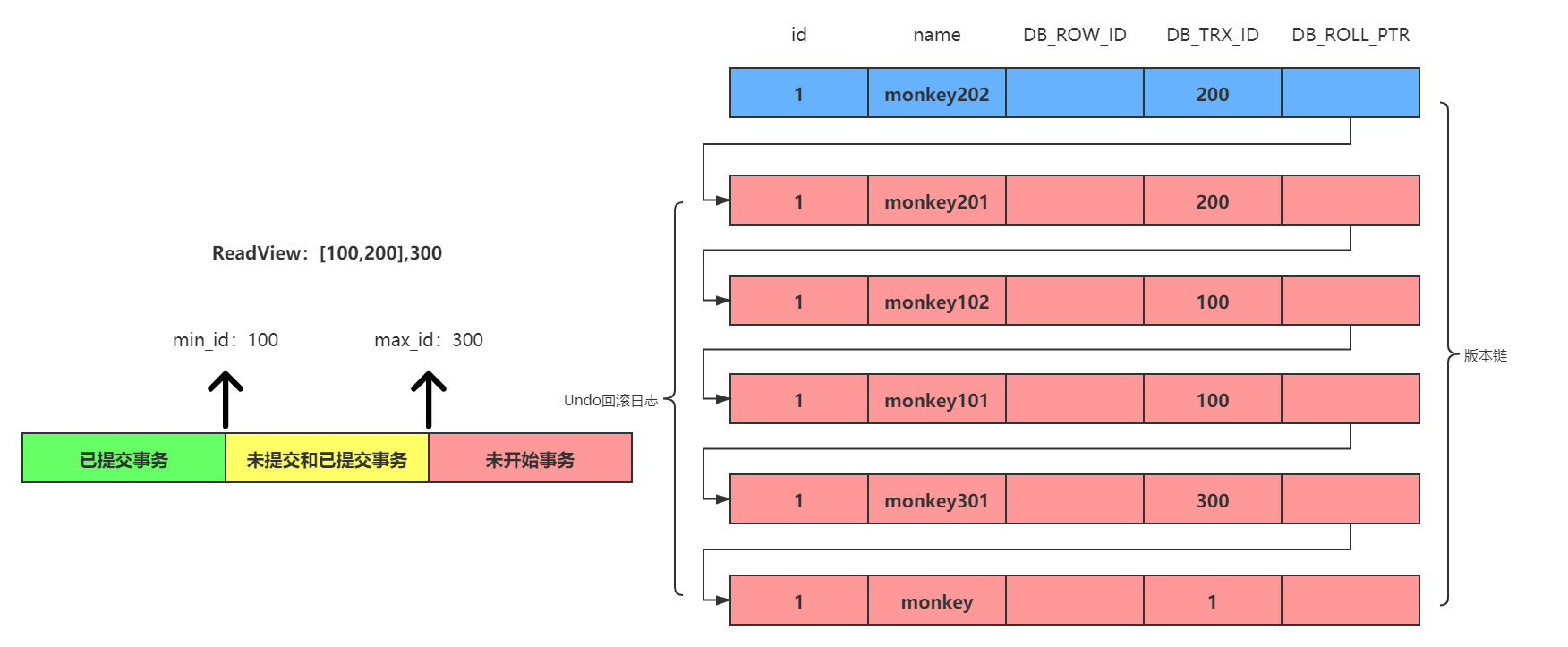

此時的版本鏈和ReadView如下：

跟第9時刻點一樣，在可重復讀的事務級別下，ReadView沿用了在第6時刻點生成的ReadView。然后根據上面所說的比對規則，拿版本鏈中的第一個版本的事務ID為200進行比對，首先當前這條SELECT語句沒有在事務200中進行查詢，然后發現是落在黃色區間，而且事務200是在ReadView的未提交事務數組中，所以是不可見的。此時通過回滾指針拿取下一個版本，發現事務ID仍然為200，經過分析后還是不可見的。此時又拿取下一個版本：事務ID為100進行比對，首先當前這條SELECT語句沒有在事務100中進行查詢，然后發現是落在黃色區間內，同時在ReadView的未提交數組中，所以依然是不可見的。此時又拿取下一個版本，發現事務ID仍然為100，經過分析后還是不可見的。此時再拿取下一個版本：事務ID為300進行比對，首先當前這條SELECT語句沒有在事務300中進行查詢，然后發現是落在黃色區間，但是事務300沒有在ReadView的未提交事務數組中，所以是可見的。即此時在第12時刻點，第四個事務所查找到的結果仍然是monkey301。

同時在第12時刻點，第五個事務執行了一條SELECT語句，想要查詢一下當前id為1的數據。

此時的版本鏈和ReadView如下：

注意，此時第五個事務因?yàn)槭窃撌聞?wù)內的第一條SELECT語句，所以會重新生成在當前情況下的ReadView，即上圖中所示的內容?？梢钥吹剑偷谒膫€(gè)事務生成的ReadView并不一樣，因?yàn)樵谥暗牡?0時刻點，事務100已經提交事務了。然后根據上面所說的比對規則，拿版本鏈中的第一個版本的事務ID為200進行比對，首先當前這條SELECT語句沒有在事務200中進行查詢，然后發現是落在黃色區間，而且事務200是在ReadView的未提交事務數組中，所以是不可見的。此時通過回滾指針拿取下一個版本，發現事務ID仍然為200，經過分析后還是不可見的。此時又拿取下一個版本：事務ID為100進行比對，發現是在綠色區間，所以是可見的。即此時在第12時刻點，第五個事務所查找到的結果是monkey102（可以看到，即使是同一條SELECT語句，在不同的事務中，查詢出來的結果也可能是不同的，究其原因就是因?yàn)镽eadView的不同）。

• 在第13時刻點，事務200執行了commit操作，整段分析過程結束。

以上演示的就是MVCC的具體執行過程，在多個事務下，版本鏈和ReadView是如何配合進行查找的。上面還遺漏了一種情況沒有進行說明，就是如果是DELETE語句的話，也會在版本鏈上將最新的數據插入一份，然后將事務ID賦值為當前進行刪除操作的事務ID。但是同時會在該條記錄的信息頭（record header）里面的deleted_flag標記位置為true，以此來表示當前記錄已經被刪除。所以如果經過版本比對后發現找到的版本上的deleted_flag標記位為true的話，那么也不會返回，而是繼續尋找下一個。

另外，如果當前事務執行rollback回滾的話，會把版本鏈中屬于該事務的所有版本都刪除掉。
