MyCat 垂直分片和水平拆分的實現
一、垂直分片
1.1 場景

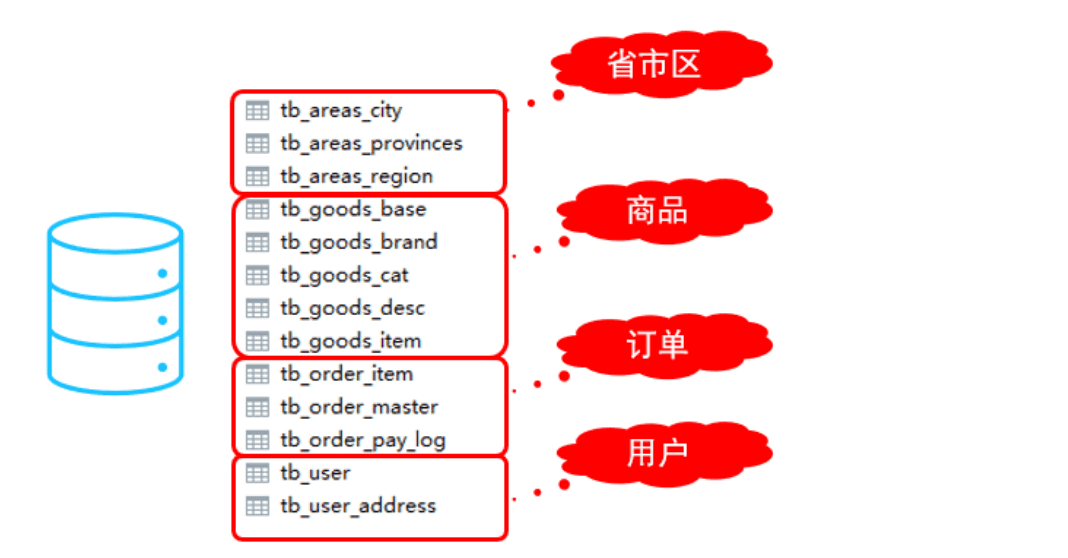

在業務系統中,涉及以下表結構,但是由于用戶與訂單每天都會產生大量的數據,單臺服務器的數據存儲及處理能力是有限的,可以對數據庫表進行拆分,原有的數據庫表如下。

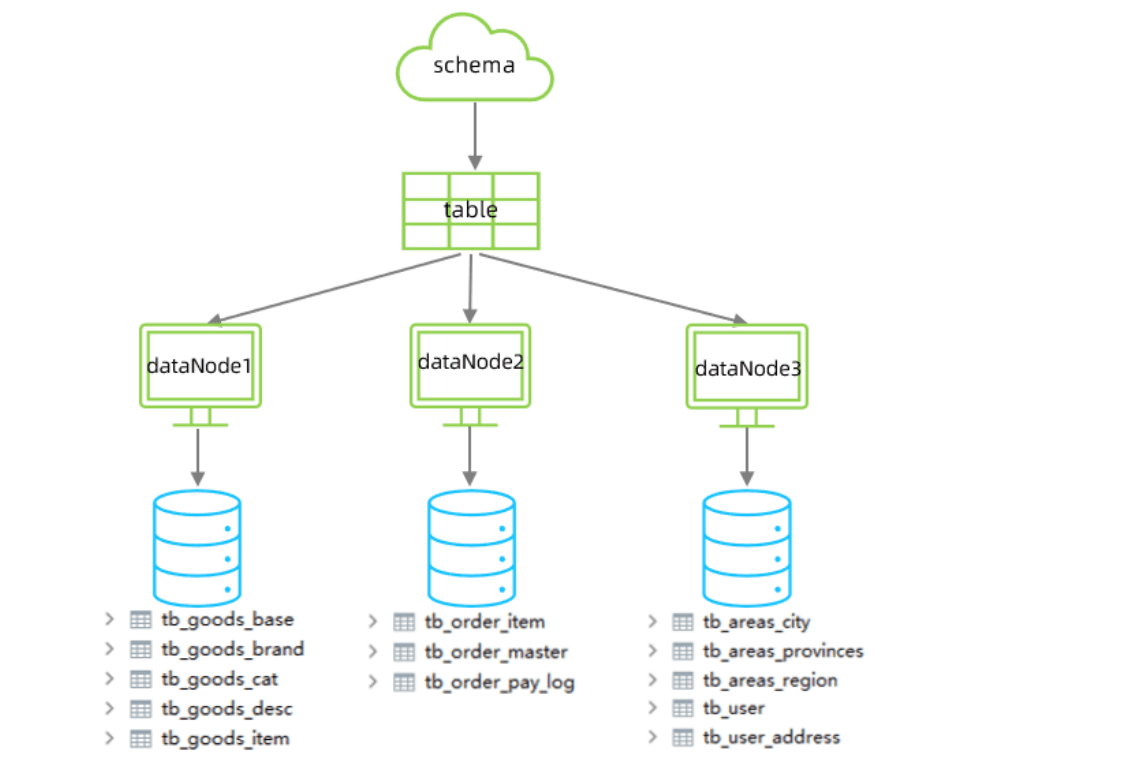

現在考慮將其進行垂直分庫操作,將商品相關的表拆分到一個數據庫服務器,訂單表拆分的一個數據庫服務器,用戶及省市區表拆分到一個服務器。最終結構如下:
1.2 準備

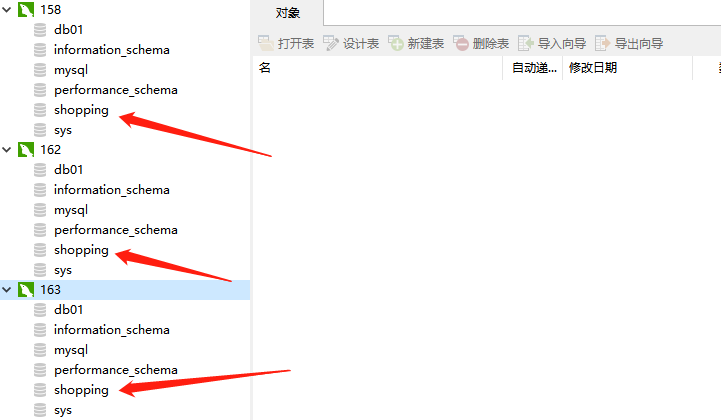

準備三臺服務器,并分別在上面創建數據庫 shopping,如下:
1.3 配置
首先配置 schema.xml,內容如下:
<?xml version="1.0"?> <!DOCTYPE mycat:schema SYSTEM "schema.dtd"> <mycat:schema xmlns:mycat="http://io.mycat/"> <schema name="SHOPPING" checkSQLschema="true" sqlMaxLimit="100"> <table name="tb_goods_base" dataNode="dn1" primaryKey="id" /> <table name="tb_goods_brand" dataNode="dn1" primaryKey="id" /> <table name="tb_goods_cat" dataNode="dn1" primaryKey="id" /> <table name="tb_goods_desc" dataNode="dn1" primaryKey="goods_id" /> <table name="tb_goods_item" dataNode="dn1" primaryKey="id" /> <table name="tb_order_item" dataNode="dn2" primaryKey="id" /> <table name="tb_order_master" dataNode="dn2" primaryKey="order_id" /> <table name="tb_order_pay_log" dataNode="dn2" primaryKey="out_trade_no" /> <table name="tb_user" dataNode="dn3" primaryKey="id" /> <table name="tb_user_address" dataNode="dn3" primaryKey="id" /> <table name="tb_areas_provinces" dataNode="dn3" primaryKey="id"/> <table name="tb_areas_city" dataNode="dn3" primaryKey="id"/> <table name="tb_areas_region" dataNode="dn3" primaryKey="id"/> </schema> <dataNode name="dn1" dataHost="dhost1" database="shopping" /> <dataNode name="dn2" dataHost="dhost2" database="shopping" /> <dataNode name="dn3" dataHost="dhost3" database="shopping" /> <dataHost name="dhost1" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1" slaveThreshold="100"> <heartbeat>select user()</heartbeat> <writeHost host="master" url="jdbc:mysql://192.168.229.158:3306?useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8" user="root" password="1234" /> </dataHost> <dataHost name="dhost2" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1" slaveThreshold="100"> <heartbeat>select user()</heartbeat> <writeHost host="master" url="jdbc:mysql://192.168.229.162:3306?useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8" user="root" password="1234" /> </dataHost> <dataHost name="dhost3" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1" slaveThreshold="100"> <heartbeat>select user()</heartbeat> <writeHost host="master" url="jdbc:mysql://192.168.229.163:3306?useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8" user="root" password="1234" /> </dataHost> </mycat:schema>
然后配置 server.xml ,內容如下:
<user name="root" defaultAccount="true"> <property name="password">1234</property> <property name="schemas">SHOPPING</property> <!-- 表級 DML 權限設置 --> <!-- <privileges check="false"> <schema name="TESTDB" dml="0110" > <table name="tb01" dml="0000"></table> <table name="tb02" dml="1111"></table> </schema> </privileges> --> </user> <user name="user"> <property name="password">user</property> <property name="schemas">SHOPPING</property> <property name="readOnly">true</property> </user>
1.4 測試

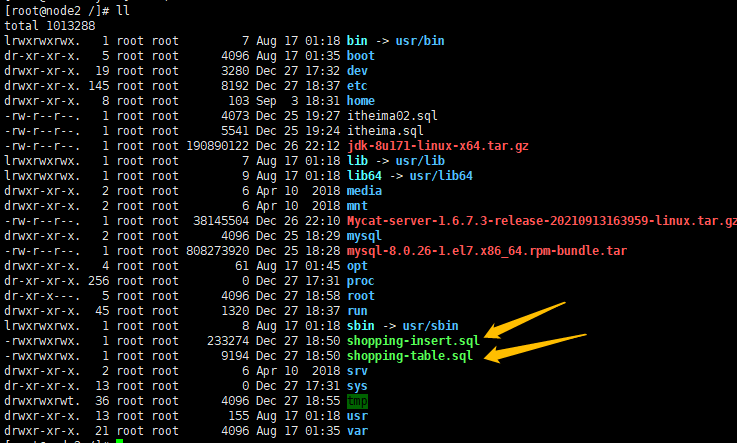

1、上傳測試 sql 腳本到服務器的根目錄下,地址在這,提取碼為 42qh,如下:

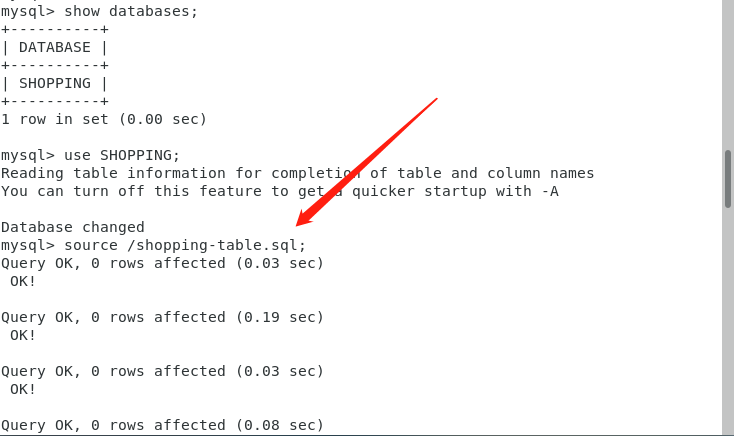

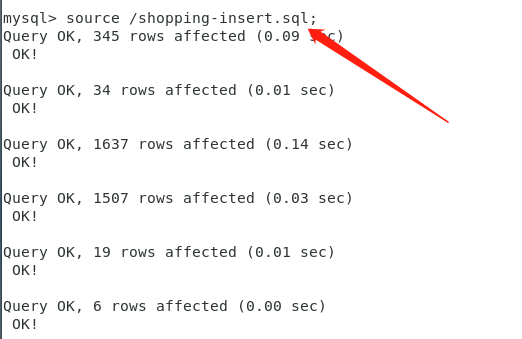

2、重新啟動 mycat 后,在 mycat 的命令行中,通過 source 指令導入表結構,以及對應的數據,查看數據分布情況。
source /shopping-table.sql source /shopping-insert.sql

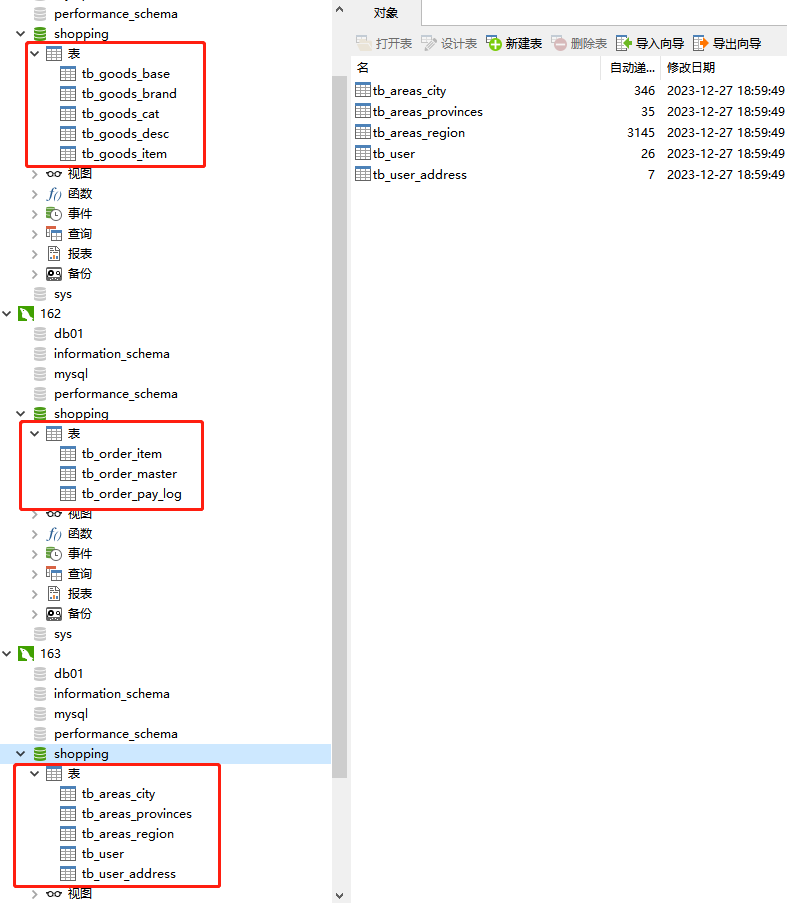

將表結構及對應的測試數據導入之后,可以檢查一下各個數據庫服務器中的表結構分布情況。 檢查是否和我們準備工作中規劃的服務器一致。
3、查詢用戶的收件人及收件人地址信息(包含省、市、區)。
select ua.user_id, ua.contact, p.province, c.city, r.area , ua.address from tb_user_address ua ,tb_areas_city c , tb_areas_provinces p ,tb_areas_region r where ua.province_id = p.provinceid and ua.city_id = c.cityid and ua.town_id = r.areaid ;

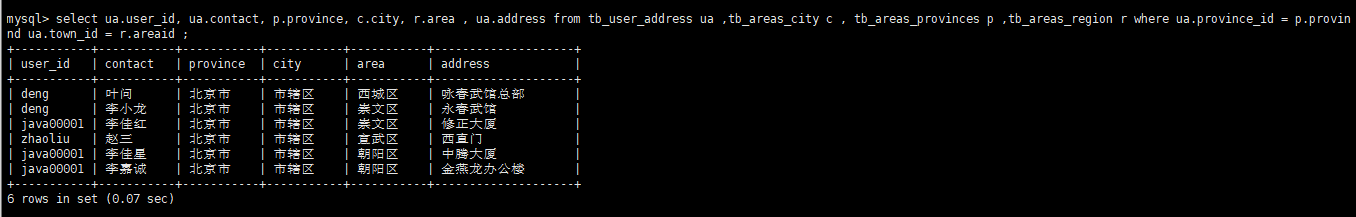

在 MyCat 的命令行中,當我們執行以下多表聯查的 sql 語句時,可以正常查詢出數據。
4、查詢每一筆訂單及訂單的收件地址信息(包含省、市、區)。實現該需求對應的 sql 語句如下:
SELECT order_id , payment ,receiver, province , city , area FROM tb_order_master o , tb_areas_provinces p , tb_areas_city c , tb_areas_region r WHERE o.receiver_province = p.provinceid AND o.receiver_city = c.cityid AND o.receiver_region = r.areaid ;
但是現在存在一個問題,訂單相關的表結構是在 192.168.229.162 數據庫服務器中,而省市區的數據庫表是在 192.168.229.163 數據庫服務器中。那么在 MyCat 中執行是否可以成功呢?
經過測試,我們看到,sql 語句執行報錯。原因就是因?yàn)?nbsp;MyCat 在執行該 sql 語句時,需要往具體的數據庫服務器中路由,而當前沒有一個數據庫服務器完全包含了訂單以及省市區的表結構,造成 sql 語句失敗,報錯。
對于上述的這種現象,我們?nèi)绾蝸?lái)解決呢? 下面我們介紹的全局表,就可以輕松解決這個問題。
1.5 全局表
對于省、市、區/縣表 tb_areas_provinces、tb_areas_city、tb_areas_region,是屬于數據字典表,在多個業務模塊中都可能會遇到,可以將其設置為全局表,利于業務操作。

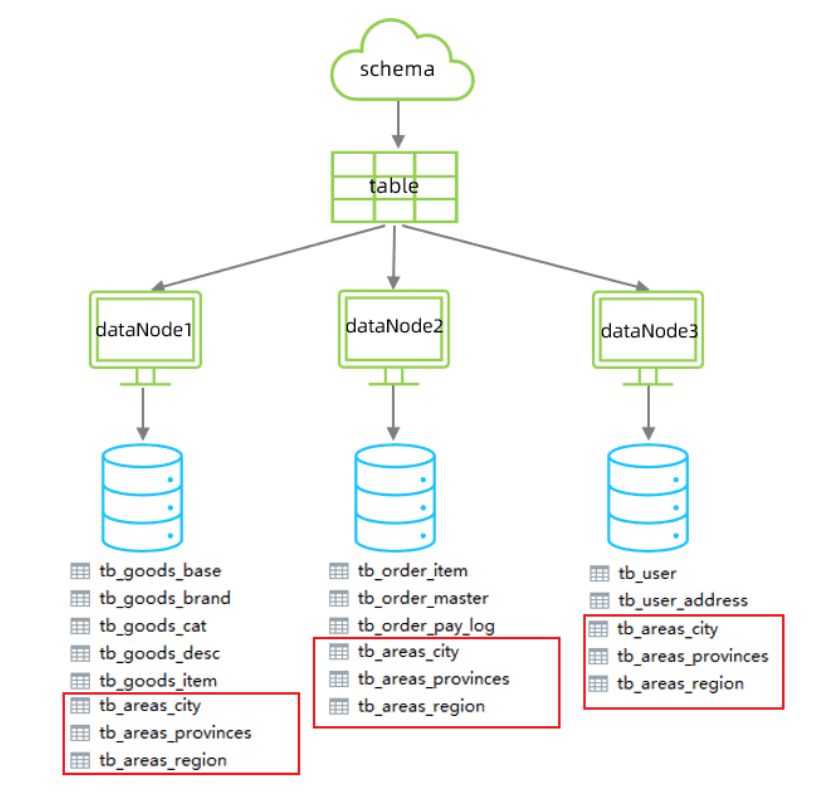

修改 schema.xml 中的邏輯表的配置,修改 tb_areas_provinces、tb_areas_city、 tb_areas_region 三個邏輯表,增加 type 屬性,配置為 global,就代表該表是全局表,就會在所涉及到的 dataNode 中創建給表。對于當前配置來說,也就意味著所有的節點中都有該表了。
<table name="tb_areas_provinces" dataNode="dn1,dn2,dn3" primaryKey="id" type="global"/> <table name="tb_areas_city" dataNode="dn1,dn2,dn3" primaryKey="id" type="global"/> <table name="tb_areas_region" dataNode="dn1,dn2,dn3" primaryKey="id" type="global"/>
1、配置完畢后,重新啟動 MyCat。
2、刪除原來每一個數據庫服務器中的所有表結構
3、通過 source 指令,重新導入表及數據
source /shopping-table.sql source /shopping-insert.sql

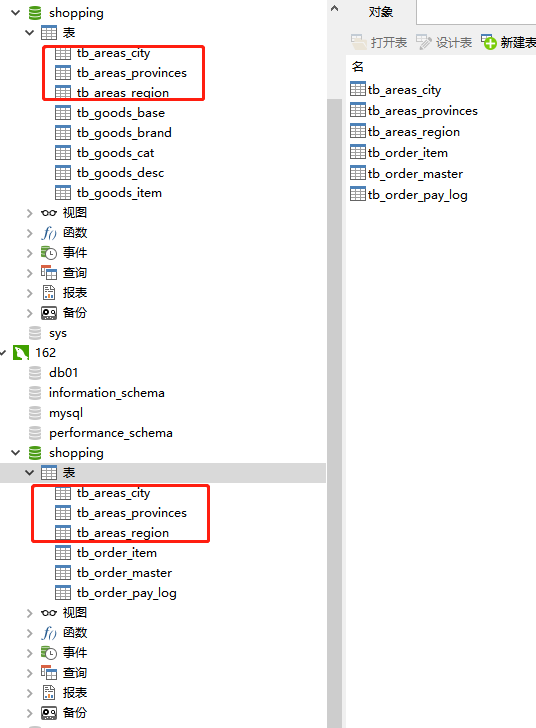

4、檢查每一個數據庫服務器中的表及數據分布,看到三個節點中都有這三張全局表

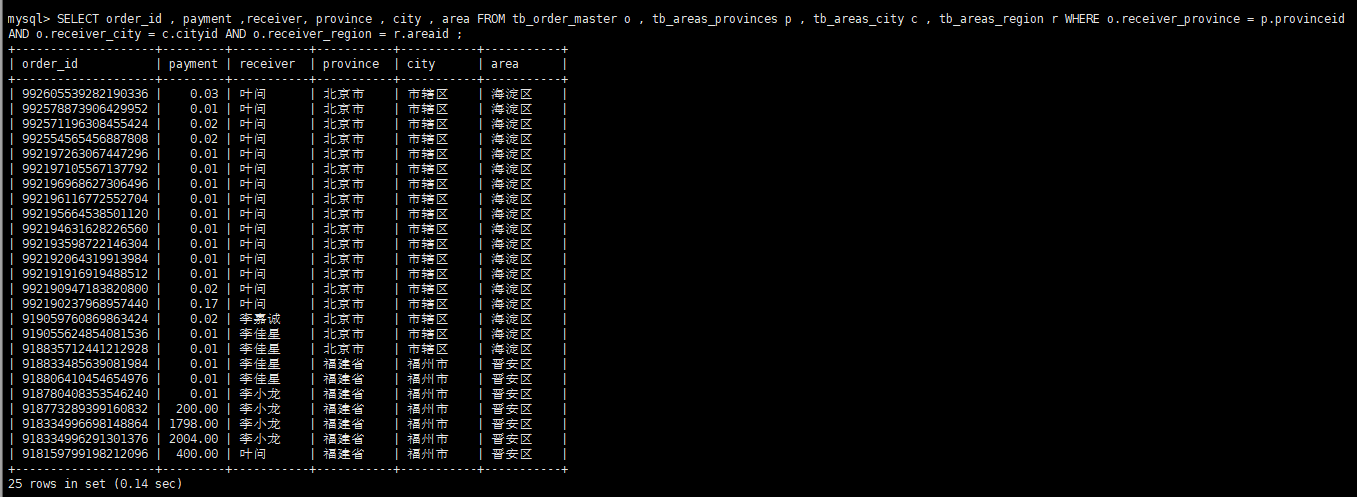

5、然后再次執行上面的多表聯查的 sql 語句,是可以正常執行成功的。
6、當在 MyCat 中更新全局表的時候,我們可以看到,所有分片節點中的數據都發生了變化,每個節點的全局表數據時刻保持一致。
二、水平拆分
2.1 場景
在業務系統中, 有一張日志表,業務系統每天都會產生大量的日志數據,單臺服務器的數據存 儲及處理能力是有限的,需要對數據庫表進行拆分。即水平拆分表。
2.2 準備

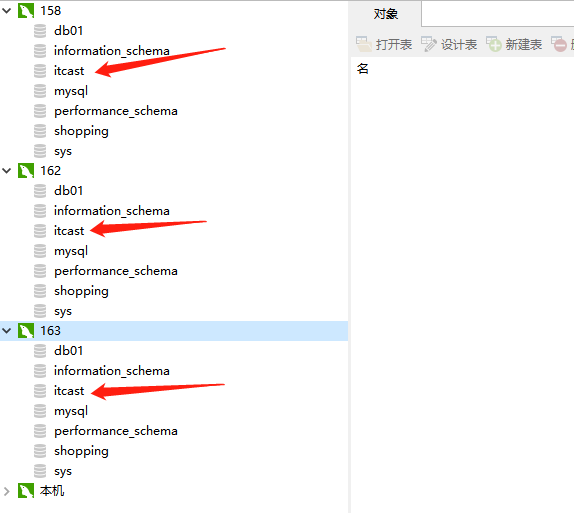

準備三臺服務器,并分別在上面創建數據庫 itcast,如下:
2.3 配置
首先配置 schema.xml,內容如下:
<schema name="ITCAST" checkSQLschema="true" sqlMaxLimit="100"> <table name="tb_log" dataNode="dn4,dn5,dn6" primaryKey="id" rule="mod-long" /> </schema> <dataNode name="dn4" dataHost="dhost1" database="itcast" /> <dataNode name="dn5" dataHost="dhost2" database="itcast" /> <dataNode name="dn6" dataHost="dhost3" database="itcast" />

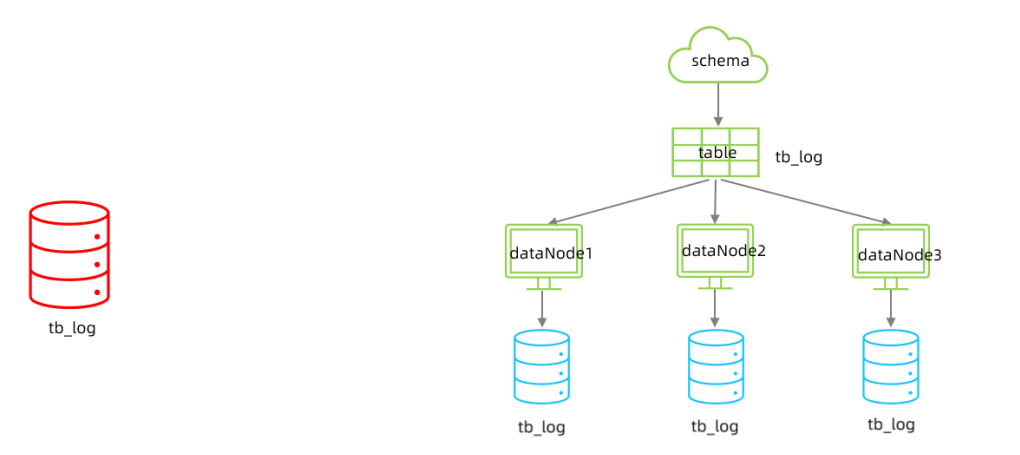

tb_log 表最終落在 3 個節點中,分別是 dn4、dn5、dn6 ,而具體的數據分別存儲在 dhost1、 dhost2、dhost3 的 itcast 數據庫中。
然后配置 server.xml ,內容如下,配置 root 用戶既可以訪問 SHOPPING 邏輯庫,又可以訪問 ITCAST 邏輯庫。
<user name="root" defaultAccount="true"> <property name="password">1234</property> <property name="schemas">SHOPPING,ITCAST</property> <!-- 表級 DML 權限設置 --> <!-- <privileges check="false"> <schema name="TESTDB" dml="0110" > <table name="tb01" dml="0000"></table> <table name="tb02" dml="1111"></table> </schema> </privileges> --> </user>
2.4 測試
配置完畢后,重新啟動 MyCat,然后在 mycat 的命令行中,執行如下 sql 創建表、并插入數據,查看數據分布情況。
CREATE TABLE tb_log ( id bigint(20) NOT NULL COMMENT 'ID', model_name varchar(200) DEFAULT NULL COMMENT '模塊名', model_value varchar(200) DEFAULT NULL COMMENT '模塊值', return_value varchar(200) DEFAULT NULL COMMENT '返回值', return_class varchar(200) DEFAULT NULL COMMENT '返回值類型', operate_user varchar(20) DEFAULT NULL COMMENT '操作用戶', operate_time varchar(20) DEFAULT NULL COMMENT '操作時間', param_and_value varchar(500) DEFAULT NULL COMMENT '請求參數名及參數值', operate_class varchar(200) DEFAULT NULL COMMENT '操作類', operate_method varchar(200) DEFAULT NULL COMMENT '操作方法', cost_time bigint(20) DEFAULT NULL COMMENT '執行方法耗時, 單位 ms', source int(1) DEFAULT NULL COMMENT '來源 : 1 PC , 2 Android , 3 IOS', PRIMARY KEY (id) ) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4; INSERT INTO tb_log (id, model_name, model_value, return_value, return_class,operate_user, operate_time, param_and_value, operate_class, operate_method,cost_time,source)VALUES('1','user','insert','success','java.lang.String','10001','2022-01-06 18:12:28','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.controller.UserController','insert','10',1); INSERT INTO tb_log (id, model_name, model_value, return_value, return_class,operate_user, operate_time, param_and_value, operate_class, operate_method,cost_time,source)VALUES('2','user','insert','success','java.lang.String','10001','2022-01-06 18:12:27','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.controller.UserController','insert','23',1); INSERT INTO tb_log (id, model_name, model_value, return_value, return_class,operate_user, operate_time, param_and_value, operate_class, operate_method,cost_time,source)VALUES('3','user','update','success','java.lang.String','10001','2022-01-06 18:16:45','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.controller.UserController','update','34',1); INSERT INTO tb_log (id, model_name, model_value, return_value, return_class,operate_user, operate_time, param_and_value, operate_class, operate_method,cost_time,source)VALUES('4','user','update','success','java.lang.String','10001','2022-01-06 18:16:45','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.controller.UserController','update','13',2); INSERT INTO tb_log (id, model_name, model_value, return_value, return_class,operate_user, operate_time, param_and_value, operate_class, operate_method,cost_time,source)VALUES('5','user','insert','success','java.lang.String','10001','2022-01-06 18:30:31','{\"age\":\"200\",\"name\":\"TomCat\",\"gender\":\"0\"}','cn.itcast.controller.UserController','insert','29',3); INSERT INTO tb_log (id, model_name, model_value, return_value, return_class,operate_user, operate_time, param_and_value, operate_class, operate_method,cost_time,source)VALUES('6','user','find','success','java.lang.String','10001','2022-01-06 18:30:31','{\"age\":\"200\",\"name\":\"TomCat\",\"gender\":\"0\"}','cn.itcast.controller.UserController','find','29',2);

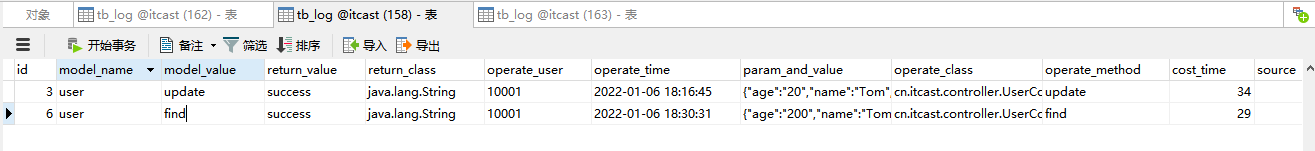

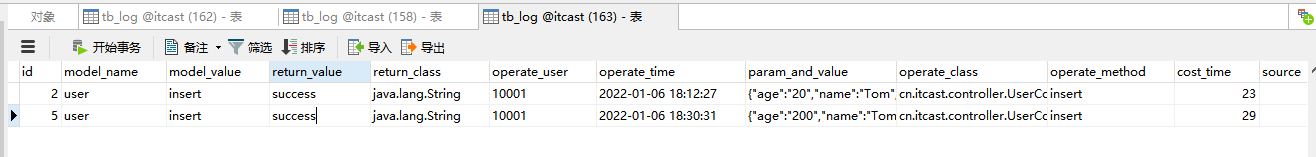

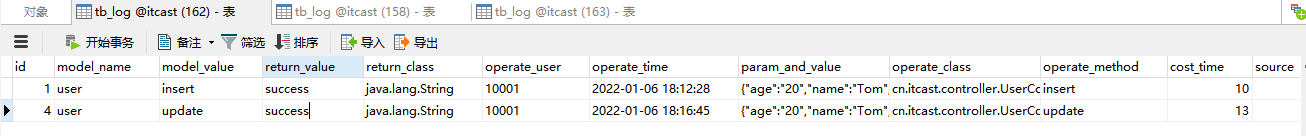

可以看到,數據被分別存儲到了不同的表里面,因?yàn)槲覀儾扇〉姆制?guī)則為 rule="mod-long",即取模分片,后續會詳細介紹。
到此這篇關于MyCat 垂直分片和水平拆分的實現的文章就介紹到這了,更多相關MyCat 垂直分片和水平拆分內容請搜索腳本之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持腳本之家!
