StarRocks數據庫查詢加速及Colocation Join工作原理

更新時間：2025年03月10日 09:45:44 作者：吵吵叭火

本文詳細解釋了StarRocks數據庫中數據的分區和分桶策略,重點介紹了ColocationJoin的工作原理,即如何通過相同分桶列和副本數確保在本地進行Join操作,從而提升查詢性能,感興趣的朋友一起看看吧

一、StarRocks數據劃分

在介紹Colocation Join之前，再回顧下StarRocks的數據劃分及tablet多副本機制。

StarRocks支持兩層的數據劃分，第一層是Range Partition，第二層是Hash Bucket（Tablet）。StarRocks的數據表按照分區分桶規則，被水平切分成若干個數據分片（Tablet，也稱作數據分桶 Bucket）存儲在不同的be節點上，每個tablet都有多個副本（默認是3副本）。各個 Tablet 之間的數據沒有交集，并且在物理上是獨立存儲的。Tablet 是數據移動、復制等操作的最小物理存儲單元。一個 Tablet 只屬于一個數據分區（Partition），而一個 Partition 包含若干個 Tablet。

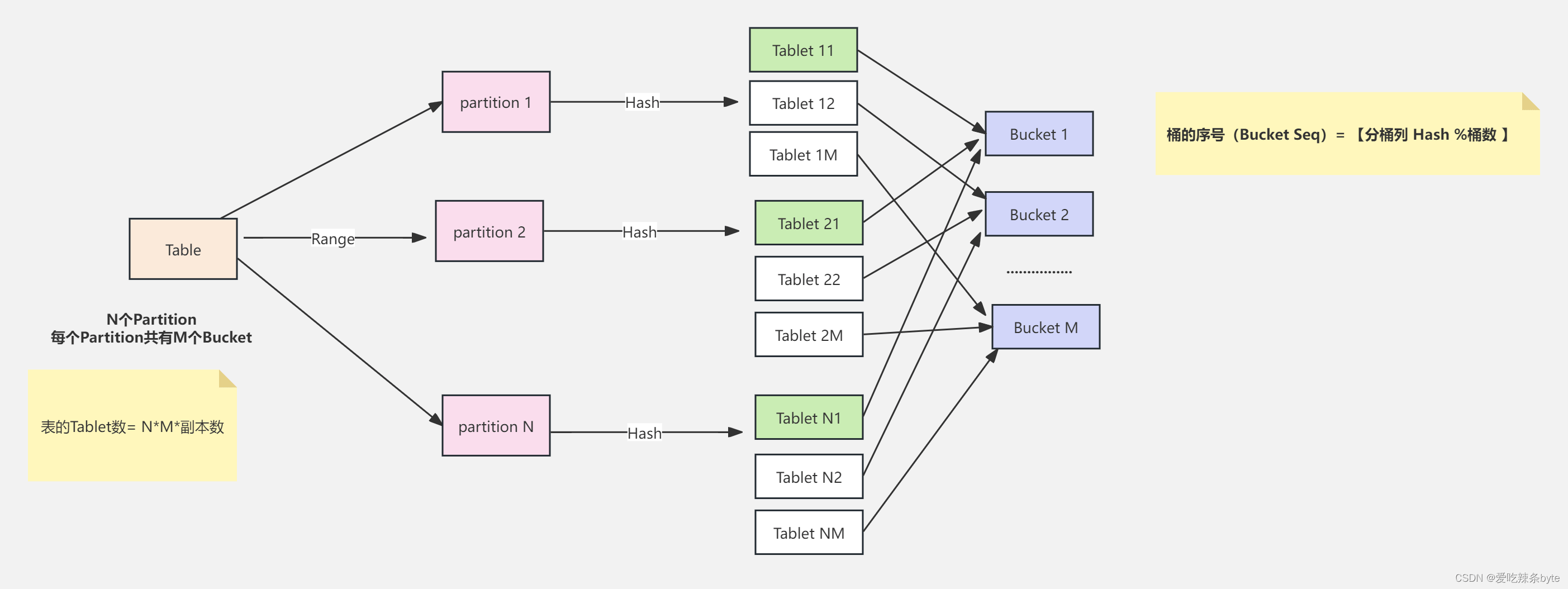

下圖說明 Table、Partition、Bucket（Tablet）的關系：

假設Table 按照 Range 的方式按照 date 字段進行分區，得到了 N 個 Partition
每個 Partition 通過相同的 Hash 方式將其中的數據劃分為 M 個 Bucket（Tablet）
從邏輯上來說，Bucket 1 可以包含 N 個 Partition 中劃分得到的數據，比如下圖中的 Tablet 11、Tablet 21、Tablet N1

1.1 分區

邏輯概念，分區用于將數據劃分成不同的區間，主要作用是將一張表按照分區鍵拆分成不同的管理單元。查詢時，通過分區裁剪，可以減少掃描的數據量，顯著優化查詢性能。

1.2 分桶

物理概念，StarRocks一般采用Hash算法作為分桶算法。在同一分區內，分桶鍵哈希值相同的數據會劃分到同一個tablet（數據分片），tablet以多副本冗余的形式存儲，是數據均衡和恢復的最?單位，數據導入和查詢最終都下沉到所涉及的 tablet副本上。

二、Colocation Join實現原理

2.1 Colocate Join概述

在數據分布滿足一定條件的前提下，計算節點只需做本地 Join，減少跨節點的數據移動和網絡傳輸開銷，提高查詢性能。Colocate Join 十分適合幾張大表按照相同字段分桶的場景，這樣可以將數據預先存儲到相同的分桶中，實現本地計算。

要理解這個算法，需要先了解以下幾個概念：

Colocation Group（CG）：同一 CG 內的表需遵循相同的 Colocation Group Schema（CGS），即表對應的分桶副本具有一致的分桶鍵、副本數量和副本放置方式。如此可以保證同一 CG 內，所有表的數據分布在相同一組 BE 節點上。
Colocation Group Schema（CGS）：用于描述一個 CG 中的Table，和Colocation相關的通用 Schema 信息。包括分桶列類型，分桶數以及副本數等。
分桶編號Bucket Seq：一個表的數據，根據分桶列 Hash、對桶數取模后落在某一個分桶內。假設一個 Table 的分桶數為 8，則共有 [0, 1, 2, 3, 4, 5, 6, 7] 8 個分桶（Bucket）。因此【分桶列 Hash %桶數 】一致的數據會劃分到同一個桶中。

2.2 Colocate Join工作原理

Colocation Join 功能，是將一組擁有相同CGS 的 Table 組成一個 CG。并保證這些 Table 對應的數據分片會落在同一個 BE 節點上。使得當 CG 內的表進行分桶列上的 Join 操作時，可以通過直接進行本地數據 Join，減少數據在節點之間的傳輸耗時。

因此核心問題直接轉變成【如果保證這些table對應的數據分片會落在同一個be節點上？】

同一 CG 內的Table必須保證以下屬性：

（1）分桶列和分桶數

同一 CG內表的分桶鍵的類型、數量和順序完全一致，并且桶數一致，從而保證多張表的數據分片能夠一一對應地進行分布控制。

分桶列，即在建表語句中distributed by hash(col1, col2, ...) 中指定的列。分桶列決定了一張表的數據通過哪些列的值進行Hash劃分到不同的Tablet 中。同一 CG內的 Table 必須保證分桶列的類型和數量完全一致，并且桶數一致，才能保證多張表的數據分片能夠一一對應的進行分布控制。

（2）副本數

同一個 CG內所有表的所有分區（Partition）的副本數必須一致。如果不一致，可能出現某一個 Tablet 的某一個副本，在同一個 BE 上沒有其他的表分片的副本對應。不過，同一個 CG 內的表，分區的個數、范圍以及分區列的類型不要求一致。

ps：同一個 CG 內所有表的分區鍵，分區數量可以不同。因為Partition只是一個邏輯上的分區，真正影響數據分布在哪一個BE節點的是由Bucket決定的。

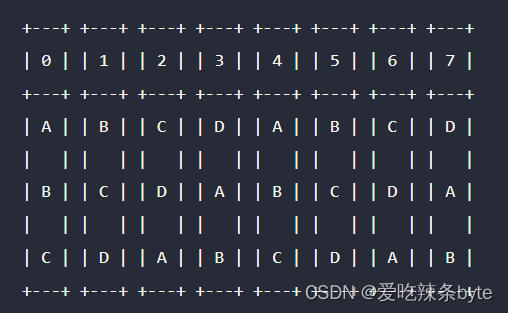

綜上，在固定了分桶列和分桶數后，同一個CG內的表會擁有相同的Buckets Seq。而副本數決定了每個分桶內的 Tablet 的多個副本分別存放在哪些 BE 上。假設Buckets Seq為 [0, 1, 2, 3, 4, 5, 6, 7]，BE 節點有 [A, B, C, D] 4個。則一個可能的數據分布如下：

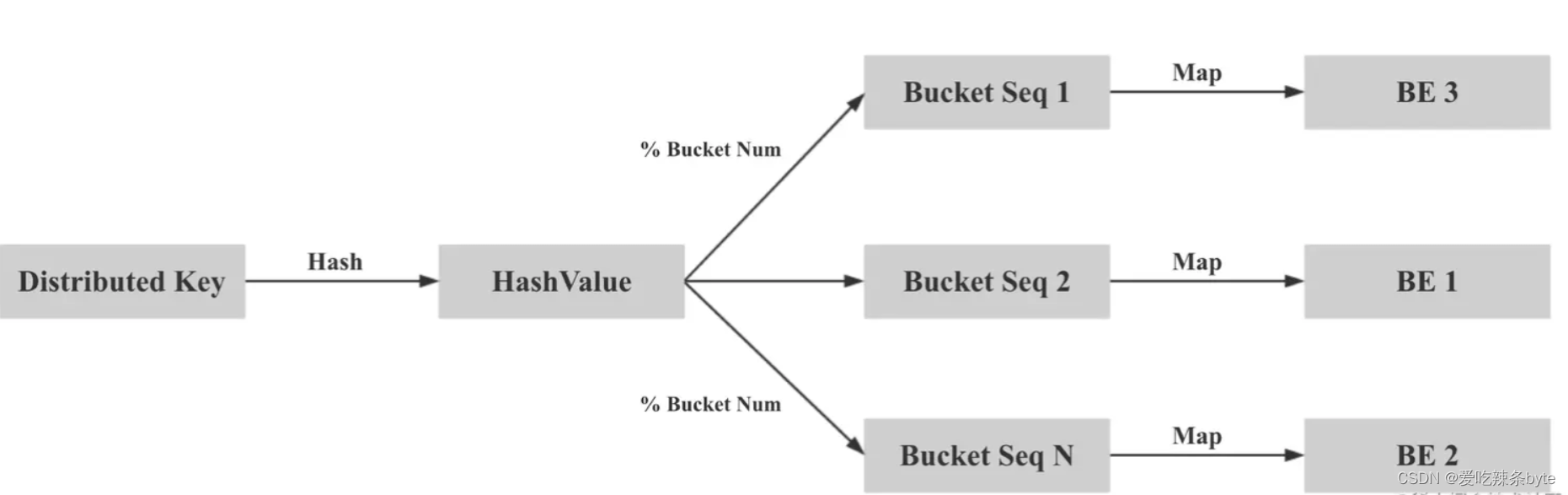

CG 內表的一致的數據分布定義和tablet副本映射，能夠保證分桶列值相同的數據都在同一個 BE 節點上，可以進行本地數據 Join。其核心思想是「兩次映射」，保證相同的 Distributed Key 的數據會被映射到相同的 Bucket Seq，再保證 Bucket Seq對應的 Bucket 映射到相同的 BE 節點：
