1、背景

mysql中存儲數據是存儲引擎干的事，存儲引擎存儲數據的基本單位是頁，我們往數據庫插入表中的一條條記錄就是存儲在頁上的，今天我們就來熟悉一下頁上面有哪些內容。

2、頁的組成

頁由7部分組成，先大概字面意思理解一下，后面再各部分詳細講解，組成圖如下：

表格解釋如下：

3、各部分講解

【1】文件頭部

文件頭部38個字節由8個部分組成，看表理解：

1、本文是在FIL_PAGE_TYPE為數據頁的基礎上進行講解

2、FIL_PAGE_SPACE_OR_CHKSUM對于數據頁的類型含義為校驗和，用來和文件尾部的校驗和進行對比

【2】頁頭部

頁頭部的56個字節由14個部分組成，看表理解：

【3】最小記錄和最大記錄

最小記錄和最大記錄2條記錄是頁中固定就存在的，最小記錄和最大記錄都是由5字節頭部信息+8字節數據組成，所以它們總共占用空間26字節，最小記錄數據部分固定為’infimum’，最大記錄數據部分固定為’supremum’， 在講它之前我們先了解一下Compact行格式中頭部信息用5字節來存儲的行記錄信息，其組成部分如下：

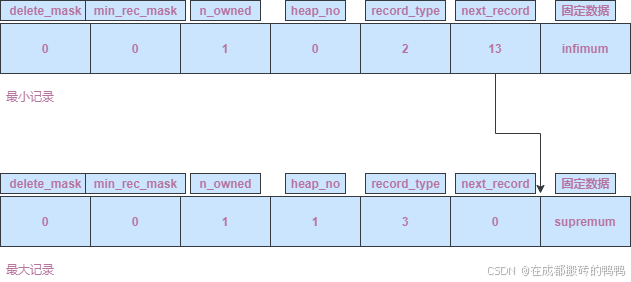

當頁中沒有任何用戶記錄時，最小記錄和最大記錄可以如圖表示：

最小記錄中的n_owned為1表示以最小記錄結尾的分組記錄中只有一條記錄，這條記錄就是最小記錄本身，最小記錄的next_record為13代表最小記錄數據部分與下一條數據部分的偏移量，所以上圖箭頭指向最大記錄的固定數據部分，13字節大小是這樣計算的： 最小記錄固定數據部分(8) + 最大記錄頭部信息(5)

next_record之所以指向下一條記錄的數據部分是因為：對于用戶記錄，指向位置往左的頭部信息中還有逆序的長度列表、逆序的是否為NULL列表，往右就是數據部分。

最大記錄中的n_owned為1表示以最大記錄結尾的分組記錄中只有一條記錄，這條記錄就是最大記錄本身，最大記錄的next_record為0代表沒有下一條記錄，它就是最后一條記錄。

n_owned數有這樣的定義：

• 1、最小記錄所在分組記錄數最多只能有1條。
• 2、最大記錄所在分組記錄數范圍為1~8條。
• 3、用戶記錄所在分組記錄數范圍為4~8條。

【4】行記錄

行記錄講解需要根據數據來進行理解了，我們先創建一張表如下：

CREATE TABLE test
(
    id INT AUTO_INCREMENT PRIMARY KEY,
    str VARCHAR(255) NOT NULL DEFAULT ''
) ENGINE = InnoDB DEFAULT CHARSET = utf8mb4;

插入3條記錄：

INSERT INTO test (str)
VALUES ('AAA'),
       ('BBB'),
       ('CCC');

查看記錄：

mysql [xxx]> select * from test;
+----+-----+
| id | str |
+----+-----+
|  1 | AAA |
|  2 | BBB |
|  3 | CCC |
+----+-----+
3 rows in set (0.001 sec)

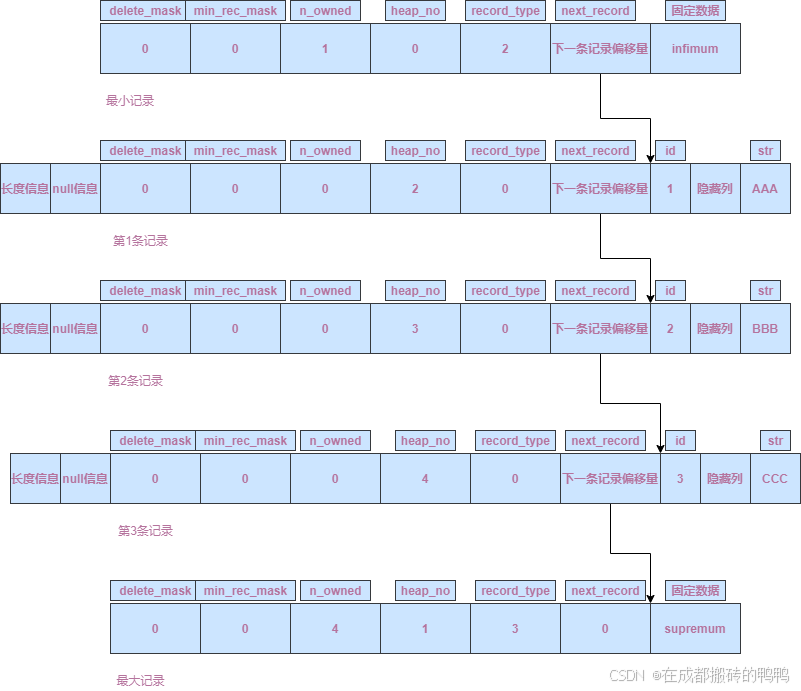

此時插入的3條記錄和最小最大記錄可以如圖表示：

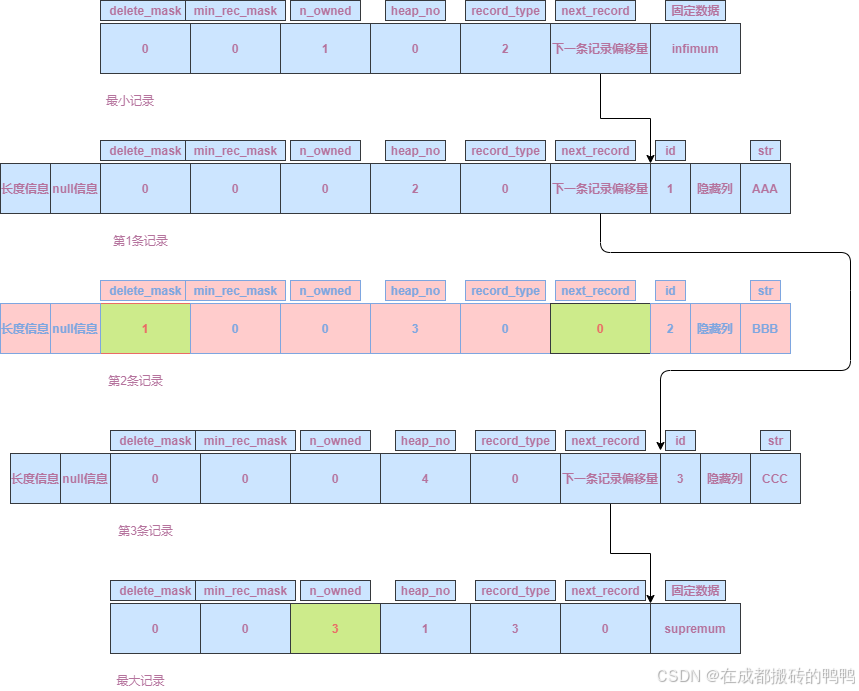

可以看到所有記錄通過nex_record的偏移量組成了一個鏈表，刪除其中某條記錄，就會把該條記錄的delete_mask設置為1，next_record設置為0，但是記錄依然存在，只是標記為了刪除，這是為了后面插入新數據時可以對這部分空間進行復用，如圖：

因為是第1條標記刪除的記錄，也會在頁頭部記錄這條記錄的地址，如果有多條刪除記錄，它們之間也會組成一個鏈表。

【5】空閑空間

空閑空間就是給行記錄使用的，行記錄空間增加，空閑空間就減少。

【6】頁目錄

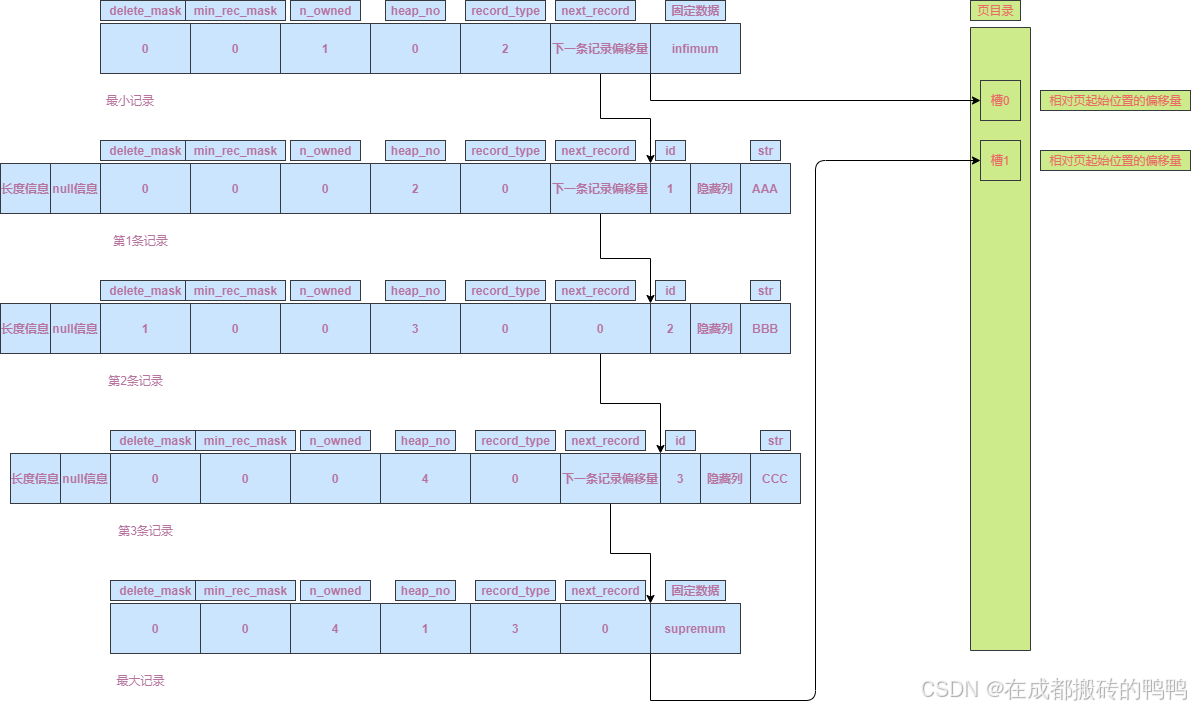

頁目錄就是用來存儲槽的，槽就是一組用戶記錄中，相對頁起始位置偏移量最大的一條記錄， 這條記錄數據部分相對頁起始位置的偏移量就作為槽，槽對應的記錄中的n_owned屬性就代表這條記錄對應的用戶組內有多少條記錄，槽與記錄關系可以如圖表示：

最大記錄看起來雖然是在最后面，起始它是和最小記錄挨著的，所以后面記錄增加導致分組產生新增槽時相對頁起始位置的偏移量要比槽1大。

在講最小記錄和最大記錄時講過分組記錄的約束，根據這個約束行記錄分組產生規則如下：

1、新增記錄放到比插入記錄主鍵值大且主鍵值相隔最近的行記錄對應的槽里，并將當前槽對應行記錄的n_owned屬性+1，表示該槽對應的記錄組的記錄多了1個。

2、當記錄組的記錄數變?yōu)?個時，會將這9條記錄分為2個組，一組4個一組5個，對于4條記錄的分組會將里面相對頁起始位置最大的值的行記錄的數據部分偏移量(相對頁起始位置)設置為新的槽。

查找記錄的規則如下：

1、通過二分法找到對應的槽。

2、根據行記錄的next_record屬性找到對應的行。

【7】文件尾部

文件尾部大小為8個字節，前4個字節代表頁的校驗和，和文件頭部的校驗和相等就代表是一個完成的頁，后4個字節代表最后一次修改當前頁是對應的redo日志序號，這個以后再講。

4、總結

本篇文章講解了數據頁的組成，頁是存儲數據的基本單位；每個頁的文件頭部都會有一個上下頁號，組成了一個雙向鏈表；頁中每條行記錄的next_record組成一個單項鏈表；InnoDB會把多條記錄分為一個組，組里的最大記錄的數據部分相對于頁面開頭的偏移量就設置為槽，查找記錄時通過二分法查找所在的槽，再通過行記錄的next_record屬性找到對應的記錄。
