1、背景

mysql數據是存儲在磁盤上的，但是從磁盤上讀取數據的速度太慢，所以就需要把數據從磁盤讀取在內存中，申請的這塊內存就叫Buffer Pool，也就是緩存池的意思，接下來我們就來講一下Buffer Pool。

2、Buffer Pool

【1】含義

在mysql服務啟動時會申請一塊存儲頁的連續內存，這快內存就叫Buffer Pool，Buffer Pool的大小可以通過配置文件指定，linux上的配置文件為my.cnf，windows上的配置文件為my.ini，windows上的默認配置如下，可以根據內存大小進行修改，最小值為5M：

cat my.ini | grep 'innodb_buffer_pool_size'
innodb_buffer_pool_size=128M

【2】組成

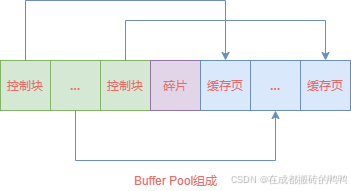

Buffer Pool是由控制塊和緩存頁組成，一個控制塊對應一個緩存頁，控制塊包含對應緩存頁的表空間編號、頁號、緩存頁在Buffer Pool中的地址、鏈表節點信息、鎖、LSN信息， innodb_buffer_pool_size的大小并不包含控制塊的空間，所以再給Buffer Pool申請一塊連續的內存時會額外申請5%的空間用于存儲控制塊，其組成圖如下：

如果申請的連續內存剩余空間不足以方法一個控制塊和對應的緩存頁，這個剩余的空間就叫碎片，如果剛好能放下控制塊和對應的緩存，碎片就不存在。

【3】free鏈表

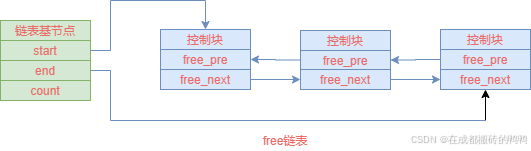

從磁盤讀數據寫到Buffer Pool中時，需要從Buffer Pool中找到空閑的緩存頁去寫入，為了方便快速找到哪些緩存頁是空閑的，就有了free鏈表，也就是所有空閑緩存頁對應的控制塊組成的鏈表，其組成圖如下：

free鏈表由鏈表基節點和控制塊組成，鏈表基節點是額外的空間，不屬于Buffer Pool，鏈表基節點存儲了空閑緩存頁對應的控制塊的首地址和尾地址，還有空閑緩存頁的個數，所有空閑緩存頁對應的控制塊組成一個雙向鏈表。

通過free鏈表就可以很方便從中取出一個空閑緩存頁，將其對應的控制塊填入對應信息，然后從free鏈表中移除，再寫數據到緩存頁。

【4】哈希查找緩存頁

查找數據時需要判斷數據所在的頁是否在Buffer Pool上，為了方便查找，將表空間編號和頁號作為key與對應的控制模塊做一個哈希表，這樣就能很方便判斷緩存頁是否在Buffer Pool。

【5】flush鏈表

修改了Buffer Pool中緩存頁的數據，就需要更新磁盤，每次都更新磁盤就對性能有損耗，所以可以把要更新緩存頁收集起來一次性更新，需要更新的緩存頁就叫臟頁，所有的臟頁對應的控制塊可以組成一個鏈表叫flush鏈表，和free鏈表類似，都是由基節點和控制塊組成，參考上面的free鏈表圖。

【6】LRU鏈表

當free鏈表中找不到空閑緩存頁時，就需要釋放不經常使用的頁，所以可以把使用評率高的緩存頁放在前面，頻率低的緩存頁放在后面組成一個LRU鏈表，這個鏈表的插入和更新方式如下：

1、如果訪問的頁不在Buffer Pool中，就從磁盤加載到Buffer Pool中時，把緩存頁對應的控制塊放到鏈表的頭部，

2、如果訪問的頁在Buffer Pool中，就直接把緩存頁對應的控制塊移動鏈表的頭部。

但是有兩種情況，

• 第一是InnoDB提供了預讀功能，會提前讀取認為可能會訪問的頁到Buffer Pool中，但可能最終都沒被訪問；
• 另一種情況全表掃描會把所有頁都加載到Buffer Pool，但很多頁后面可能不會被訪問。

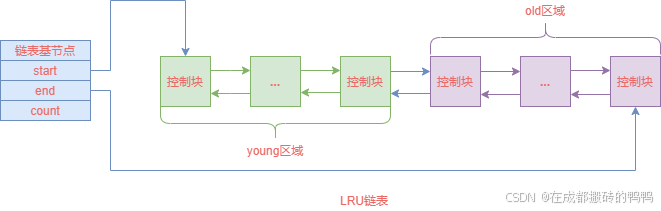

所以為了解決這兩種情況把LRU鏈表分為兩部分：熱數據和冷數據，也可以叫young區域和old區域，young區域存儲使用頻率高的緩存頁，old區域存儲使用頻率不是很高的緩存頁，如圖：

LRU鏈表中的young區域和old區域的比例系統變量innodb_old_blocks_pct的值來確定，innodb_old_blocks_pct值代表old區域的百分比比例，如下：

mysql> SHOW VARIABLES LIKE 'innodb_old_blocks_pct';
+-----------------------+-------+
| Variable_name         | Value |
+-----------------------+-------+
| innodb_old_blocks_pct | 37    |
+-----------------------+-------+
1 row in set, 1 warning (0.00 sec)

通過young區域和old區域我們就可以對預讀和全表掃描進行優化，預讀優化如下：

當磁盤上的某個頁初次加載到Buffer Pool時，就會放到old區域的頭部，如果該頁的訪問頻率低就會在old后移最終被移除。

全表掃描優化如下：

全表掃描一樣也是初次會將所有頁放到old區域的頭部，但是后續讀取所有記錄代表訪問了頁多次，就會將頁放到y(tǒng)oung區域，但是全表掃描的數據讀取是一次性的，間隔很短，所以需要設置一個時間間隔，此間隔內的訪問不會將頁移動young區域。

時間間隔配置為innodb_old_blocks_time，單位為毫秒，配置如下：

mysql> SHOW VARIABLES LIKE 'innodb_old_blocks_time';
+------------------------+-------+
| Variable_name          | Value |
+------------------------+-------+
| innodb_old_blocks_time | 1000  |
+------------------------+-------+
1 row in set, 1 warning (0.00 sec)

【7】刷新臟頁到磁盤

后臺會有專門的線程會將Buffer Pool上修改過頁，也就是臟頁刷新到磁盤，刷新方式有兩種：

第一種是BUF_FLUSH_LRU：

就是定時從LRU鏈表尾部掃描一些頁，發現臟頁就更新到磁盤，掃描頁的數量可以通過innodb_lru_scan_depth來指定。

查看配置如下：

mysql> SHOW VARIABLES LIKE 'innodb_lru_scan_depth';
+-----------------------+-------+
| Variable_name         | Value |
+-----------------------+-------+
| innodb_lru_scan_depth | 1024  |
+-----------------------+-------+
1 row in set, 1 warning (0.00 sec)

第二種刷新方式叫BUF_FLUSH_LIST：

也就是定時從flush鏈表中刷新一部分頁到磁盤。

【8】Buffer Pool實例

可以通過innodb_buffer_pool_instances配置Buffer Pool的實例，提高并發處理速度，配置如下：

mysql> SHOW VARIABLES LIKE 'innodb_buffer_pool_instances';
+------------------------------+-------+
| Variable_name                | Value |
+------------------------------+-------+
| innodb_buffer_pool_instances | 1     |
+------------------------------+-------+
1 row in set, 1 warning (0.00 sec)

每個Buffer Pool實例的大小為：

innodb_buffer_pool_size/innodb_buffer_pool_instances。

【9】chunk

一個Buffer Pool實例可以由多個chunk組成，一個chunk的大小可以如下查看，單位是字節：

mysql> SHOW VARIABLES LIKE 'innodb_buffer_pool_chunk_size';
+-------------------------------+-----------+
| Variable_name                 | Value     |
+-------------------------------+-----------+
| innodb_buffer_pool_chunk_size | 134217728 |
+-------------------------------+-----------+
1 row in set, 1 warning (0.00 sec)

需要注意的是innodb_buffer_pool_size的大小得是innodb_buffer_pool_instances*innodb_buffer_pool_chunk_size的整數倍。

【10】Buffer Pool狀態信息

可以通過show engine innodb statu語句來查看InnoDB運行過程中的一些狀態信息，其中就有Buffer Pool的狀態，如下：

mysql> show engine innodb status;
...
----------------------
BUFFER POOL AND MEMORY
----------------------
Total large memory allocated 1107296256
Dictionary memory allocated 6746952
Buffer pool size   64832
Free buffers       55706
Database pages     9126
Old database pages 3348
Modified db pages  8971
Percent of dirty pages(LRU & free pages): 13.837
Max dirty pages percent: 90.000
Pending reads 0
Pending writes: LRU 0, flush list 0
Pages made young 14, not young 0
0.00 youngs/s, 0.00 non-youngs/s
Pages read 165, created 8961, written 0
0.00 reads/s, 0.00 creates/s, 0.00 writes/s
Buffer pool hit rate 1000 / 1000, young-making rate 0 / 1000 not 0 / 1000
Pages read ahead 0.00/s, evicted without access 0.00/s, Random read ahead 0.00/s
LRU len: 9126, unzip_LRU len: 0
I/O sum[0]:cur[0], unzip sum[0]:cur[0]
...

各個字段含義如下：

3、總結

Buffer Pool用作緩存，主要用于數據寫入、數據讀取、數據刷新，目的是為了減少磁盤I/O，增加讀寫速率，提高數據的訪問速度和系統性能。

以上為個人經驗，希望能給大家一個參考，也希望大家多多支持腳本之家。
