1、背景

我們往一張表里插入的行數據是存儲在頁上的，一張頁的大小為16KB，數據量大的時候一張頁不可能存儲完一張表里的所有數據，所以需要多張頁來進行存儲，這多張頁所在的存儲空間就叫表空間，表空間分為系統表空間和獨立表空間，接下來就講一下獨立表空間上是如何存儲頁的。

2、獨立表空間

【1】表空間大小

之前講過頁的組成，我們再來看一下頁的通用部分File Header(38字節大小)的組成：

File Header里的頁號由4字節組成，也就是32位，所以一個表空間最多能存儲2³²個頁，每個頁按照16KB的大小來算，一個表空間最多可以存儲64TB的大小的數據

【2】區

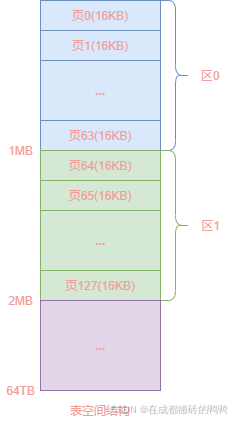

表空間里每連續64個頁組成一個區，一個頁按16KB大小來算，一個區的大小就為64*16KB=1MB，如下圖表示：

【3】組

表空間上連續256個區就為一個組，區0到區255就為第一個組，區256到區511就為第二個組，剩下的以此內推，需要注意的是，第一個組的前三個頁的類型是固定，其它組的前兩個頁類型是固定的，在講這些頁之前我們先看一下頁的類型有幾種：

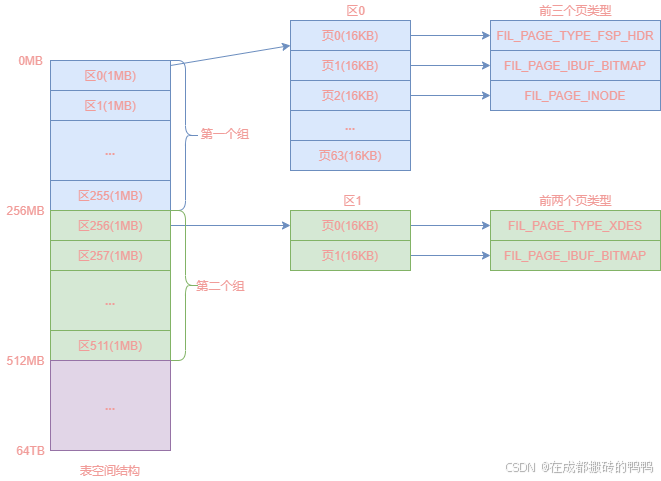

再看組的表結構圖，如下圖：

【4】段

一個索引有葉子節點和非葉子節點，存放葉子節點所在區的集合就叫葉子段，存放非葉子節點所在區的集合就叫非葉子段，一個索引有兩個段。

【5】區的類型

段就是索引中葉子節點和非葉子節點所在區的集合，一個索引兩個段，一個區64個頁，數據量小的時候用一個區來作為存儲單位十分浪費空間，所以就有了碎片區的概念，在數據量小的時候段就以碎片區中的頁為單位來分配空間，數據量大的時候就以區為單位來分配存儲空間，碎片區不屬于任何段，并且碎片區里的頁可以存儲多個索引的數據，區的類型有如下幾種：

【6】XDES Entry區結構

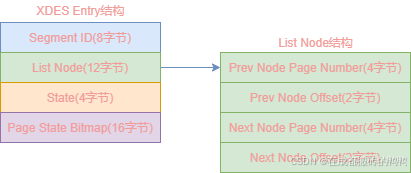

InnoDB中每一個區都對應一個XDES Entry結構，其組成圖如下：

XDES Entry結構字段含義如下：

List Node結構字段含義如下：

【7】XDES Entry鏈表

在數據量比較小的時候，段是以碎片區中的頁為單位來分配存儲空間的，插入數據方式如下：

• 1、查找表空間中狀態為FREE_FRAG的區，找到了就取出零碎的頁把數據插進去，
• 2、沒找到就申請一個狀態為FREE的區，將狀態變?yōu)镕REE_FRAG，再取出零碎的頁將數據插入進去，
• 3、之后再插入數據當沒有零碎的頁可用時狀態就變?yōu)镕ULL_FRAG。

快速查找這3個類型的區通過3個鏈表來查找，這3個鏈表是屬于表空間獨有的，3個鏈表如下：

當一個段中的數據超過32個零碎的頁之后，就以區為單位來分配存儲空間了，此時每個段都涉及3個鏈表，注意每個段都有3個鏈表，3個鏈表如下：

【8】XDES Entry鏈表基節點

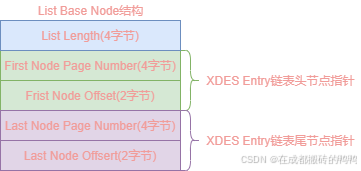

為了快速找到XDES Entry鏈表的頭和尾，InnoDB中設計了鏈表基節點結構List Base Node，其結構圖如下：

【9】INODE Entry段結構

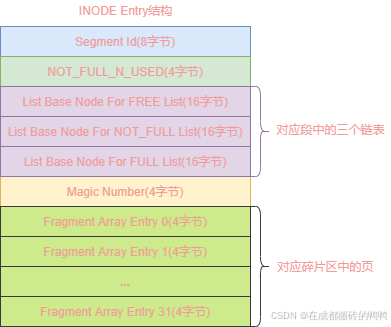

段也有一個對應的結構INODE Entry，其結構如圖：

INODE Entry結構字段含義如下：

【10】FIL_PAGE_TYPE_FSP_HDR頁類型

表空間第一個組中第一個頁的類型為FIL_PAGE_TYPE_FSP_HDR，結構如下：

FIL_PAGE_TYPE_FSP_HDR字段解釋：

File Space Header結構字段解釋：

【11】FIL_PAGE_IBUF_BITMAP頁類型

表空間所有組的第二個頁的類型為FIL_PAGE_IBUF_BITMAP，用于InnoDB存儲引擎中事務日志緩沖區，與插入緩沖有關，后面再講。

【12】FIL_PAGE_INODE頁類型

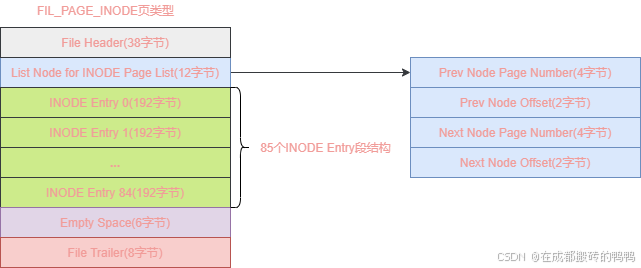

第一組第三個頁類型就為FIL_PAGE_INODE，用于存儲段結構INODE Entry，其頁結果如圖：

FIL_PAGE_INODE頁類型字段解釋如下：

可以看到一個FIL_PAGE_INODE類型的頁最多存儲85個INODE Entry段結構，如果超過85個，就需要申請其它FIL_PAGE_INODE類型的頁來進行存儲了，所有FIL_PAGE_INODE類型的頁會組成兩個鏈表，這兩個鏈表存儲在FIL_PAGE_TYPE_FSP_HDR類型頁的File Space Header結構里，鏈表如下：

存儲一個INODE Entry結構的過程如下：

• 1、從SEG_INODES_FULL鏈表中取出一個頁去存儲INODE Entry段結構，
• 2、如果頁上的INODE Entry段機構存儲滿了就放入SEG_INODES_FREE鏈表，
• 3、如果SEG_INODES_FULL鏈表為空，就從表空間所屬的FREE_FRAG鏈表中取出一個零碎頁，修改其類型為FIL_PAGE_INODE，再放入SEG_INODES_FULL鏈表中。

【13】FIL_PAGE_TYPE_XDES頁類型

表空間第一個組之外的其它組的第一個頁類型為FIL_PAGE_TYPE_XDES，和FIL_PAGE_TYPE_FSP_HDR頁類型差不多，相比少了一些其它屬性，其結構圖如下：

【14】索引關聯INODE Entry段結構

一個索引有兩個段，它們之間是這樣關聯起來的，數據頁組成的頁類型中有兩個字段如下：

這兩個字段各對應一個Segment Header結構如下：

通過Segment Header就能很方便找到索引對應的INODE Entry段結構，并且只需要在B+樹的根節點中定義這兩字段。

3、總結

本文主要講解獨立表空間的組成部分，涉及到頁、區、組還有各種結構等，后續可以再講解系統表空間的組成，和獨立表空間類似。

以上為個人經驗，希望能給大家一個參考，也希望大家多多支持腳本之家。
