一、概念解析

1、undo log基本

undo log是InnoDB事務中特有的結構，它的作用有兩個：

• 一是進行事務回滾（原子性），舊數據先放到undo log中，等rollback時再將舊數據里的數據回滾回來；
• 二是MVCC（隔離性），非阻塞讀。

undo能夠避免臟讀：在操作數據之前，將數據備份到undo頁中，然后在進行數據的修改，不能看到其他回話未提交的數據，當要讀取被修改頁數據行時，會指向備份在undo頁中的數據，避免臟讀。

• undo回滾段頭物理存儲在ibdata1文件中第6個頁位置。
• undo log存放在數據庫內部的一個特殊段中，這個段稱為undo段。undo段位于共享表空間中。回滾段實際上是一種 undo 文件組織方式。

在InnoDB存儲引擎中有rollback segment，每個回滾段記錄了1024個undo log segment（slot），每個undo log segment段中進行undo頁的申請。

從1.1版本開始InnoDB支持最大128個rollback segment，所以理論上可以支持的最大的事務上限為128*1024。

在1.2版本開始，可以通過參數對rollback segment進行設置，參數有：

也就是說：

回滾段可以存放在共享表空間以外的地方，即可以設置獨立表空間，innodb_undo_directory的默認值為“.”，表示當前InnoDB存儲引擎的目錄。

回滾段的個數默認值為128。

設置回滾段文件的數量后，回滾段可以較為平均地分布在多個文件中，在路徑下可以看到undo為前綴的文件，該文件代表回滾段文件。

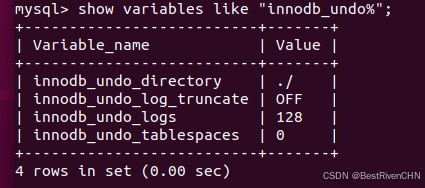

可用show variables like “innodb_undo%”;查詢：

重新初始化時指定innodb_undo_tablespaces=N來設置，設置好后會在data目錄下生成undo獨立表空間（大小10M）：

2、事務系統頭transactionsystemheader

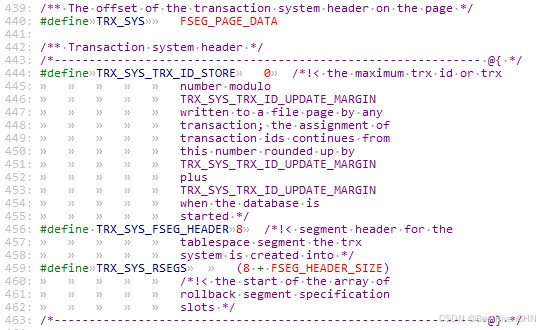

回滾段的管理，在InnoDB共享表空間中，用第6個頁面（5號）來管理的，這個頁面專門用來存儲事務系統相關信息的，源代碼位于trx0sys.h，它的格式如下：

這三個參數的含義分別為：

3、回滾段頭rollbacksegmentheader

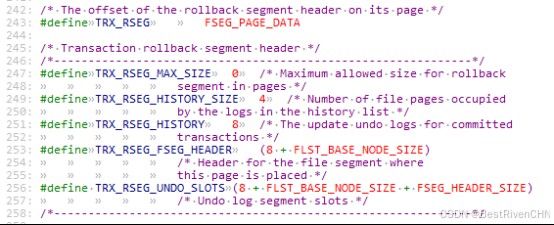

對于每一個回滾段，即上面TRX_SYS_RSEGS數組中的一個元素，也有其自己的存儲格式，代碼中的宏定義位于trx0rseg.h，格式如下：

這五個信息的含義如下：

這五個信息存儲了一個回滾段的信息，最后一個位置的數組，用來真正存儲回滾段的位置。

這五個信息是從頁面偏移38的位置開始存儲，在TRX_SYS宏定義中可以查看：

4、回滾頁頭undologpageheader

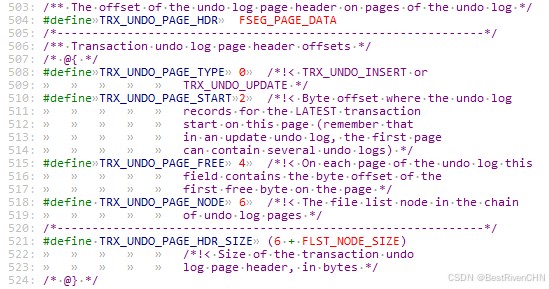

定義在trx0undo.h，事務undo日志頁面頭偏移量：

其中各個參數的含義為：

第一個頁在undo log段的回滾日志段頭：

其中各個參數的含義為：

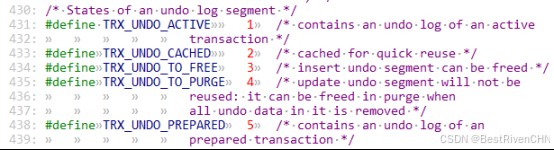

其中undo log段的狀態有五種：

5、回滾日志頭undologheader

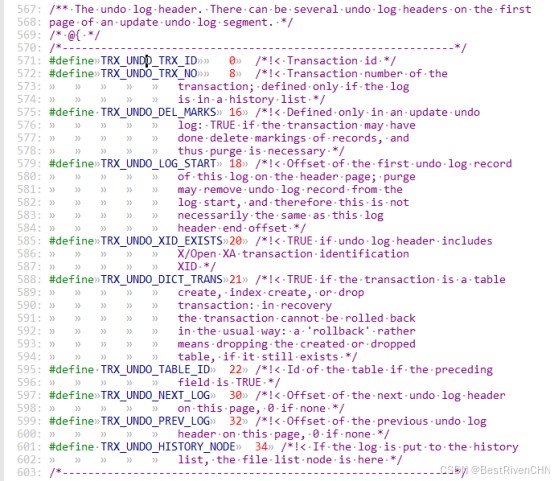

這是回滾日志的頭，在第一頁的update undo log中有幾個undo log headers。同樣定義在trx0undo.h中，它的宏定義如下：

整理并解釋其中的含義：

6、兩種undolog格式

undo log格式有兩種：

• insert undo log
• update undo log

其中，insert操作會產生insert undo log。因為隔離性的要求，insert操作只對事務本身可見，對其他事務不可見。并且undo log可以在事務提交后直接刪除，不需要進行purge操作。

update和delete操作都會產生update undo log。對于update操作很簡單，就是將舊版本的值修改為新版本的值，并且將舊版本的記錄保存到undo log中；對于delete操作完后并不是真正的刪除該行數據，而是將該行的數據存在undo log中，并且將標記位delete置為true，以備回滾時可以根據標記位進行逆操作，這樣就能夠找回之前的舊數據，起到回滾的作用。

在delete中又分為三種情況:

purge線程兩個主要作用是：清理undo頁和清除page里面帶有delete_bit標識的數據行。在InnoDB中，事務中的delete操作實際上并不是真正的刪除掉數據行，而是在記錄上標識delete_bit，而不是真正刪除記錄，真正的刪除工作需要后臺purge線程去完成。

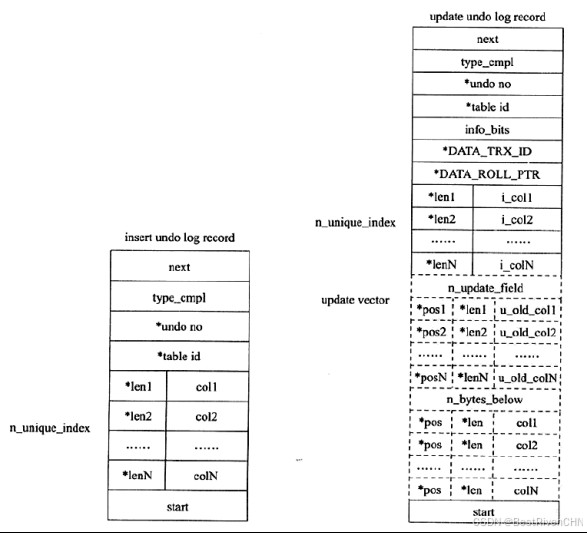

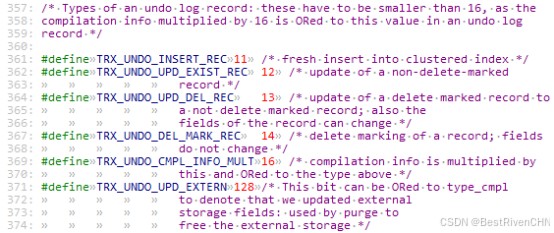

下面是兩種undo log記錄的具體的結構：

二、數據結構

與undo log相關的數據結構有trx_sys_t、trx_rsegs_t 、trx_t、trx_rseg_t、trx_undo_t、trx_undo_ptr_t等結構，其中比較重要的結構有兩個：trx_rseg_t和trx_undo_t。trx_rseg_t保存回滾段的信息，trx_undo_t保存關于回滾日志的信息。

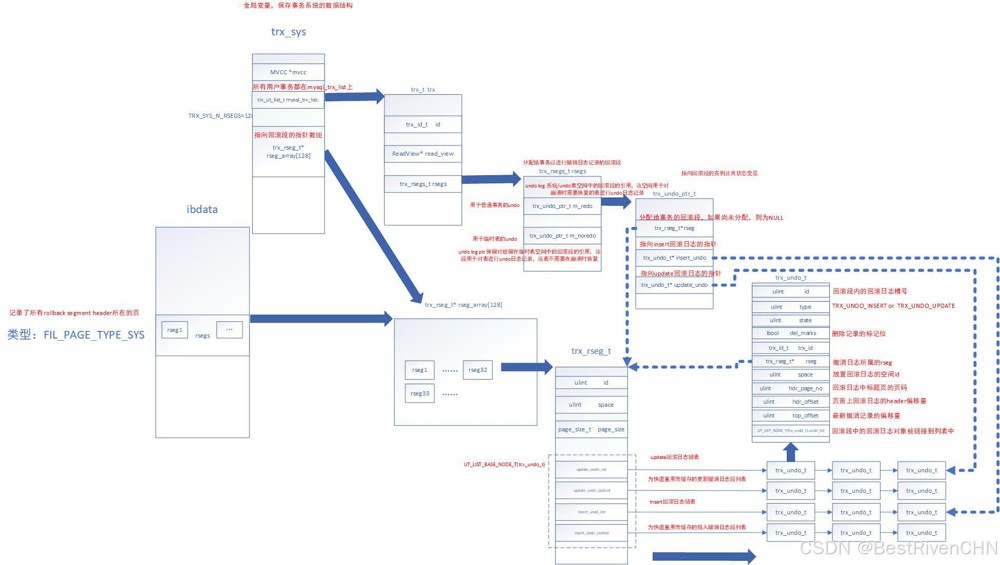

通過兩種方式找到回滾日志：

結論：

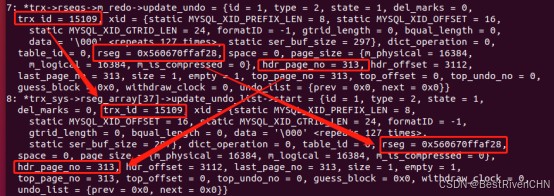

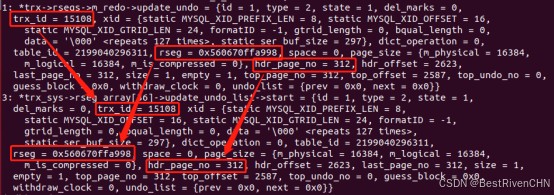

1、從全局變量trx_sys中的回滾段數組rseg_array中的回滾鏈表update-undo_list中指針（trx_sys->rseg_array[N]->update_undo_list->start）以及當前事務trx中的回滾段指針rsegs中的slot槽區m_redo中的undo log（trx->rsegs->m_redo->update_undo）都可以找到相應的回滾段中的回滾日志。

2、事務id、回滾段id、page_no遞增。

1、trx_rseg_t

回滾段的內存對象的類型是一個叫trx_rseg_t的結構，它定義在trx0rseg.h文件中，它的各成員有：

update\insert_undo_list 用于保存產生的回滾日志，update\insert_undo_cached用于快速重用而緩存的回滾日志鏈表。當確定回滾日志無用時，會將回滾日志從update\insert_undo_list中摘除，放到相應的cached鏈表中。

2、trx_undo_t

回滾日志的內存對象的類型是一個叫trx_undo_t的結構，它定義在trx0undo.h文件中，它的各成員有：

回滾段指針包括回滾段的id、日志所在的page no、以及page內偏移量。通過回滾段的指針就能夠找到這個回滾段，通過回滾日志的槽號、頁碼、回滾記錄編號和偏移量就能定位到這條回滾日志。

undo_list用于將此類型的undo log鏈接到undo log list中。

UT_LIST_NODE_T(trx_undo_t) undo_list鏈表中有兩個指針，分別為prev和next，用于將此undo log鏈接到undo log list中。

總結
