全新的基于MCIMX6UL-EVK開發板評測

Feescale飛思卡爾于7月份發布全新的基于ARM Cortex-A7核心的低功耗處理器i.MX6UL,主要面向車載信息處理、家庭能源管理系統、工控領域、物聯網網關等應用。具有可擴展性、高性能和低功耗特性。目前主要活躍在汽車、消費電子、工業、醫療/保健等領域。
工具/原料
1、MCIMX6UL-EVK開發板
2、1個電源適配器
3、兩根MicroUSB線
4、一根網線
5、一張MicroSD卡
6、鼠標
7、鍵盤
8、液晶顯示屏,型號為LCD8000-43T
方法/步驟
1、MCIMX6UL-BB底板評測

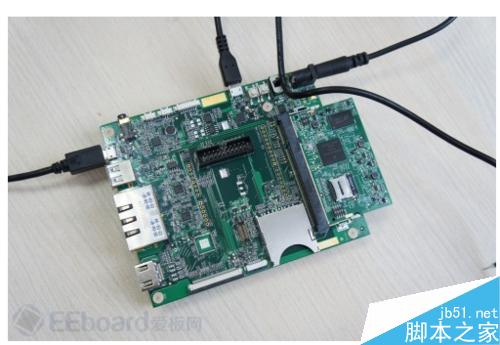

首先我們來看底板MCIMX6UL-BB,底板采用了4層板設計,大小為13.0 cm x 10.8 cm,板卡上的接口還是非常豐富的。
底板MCIMX6UL-BB板載資源:
1 , LCD擴展連接器
2 , HDMI連接器(未貼片HDMI發射器芯片
3, 音頻編解碼器電路(包括3.5mm耳機接口、麥克風輸入、左右揚聲器輸出)
4, 一個USB2.0 MicroUSB OTG連接器
5, 一個USB2.0 USB HOST接口
6, 兩個以太網(10/100T)連接器
7, 雙CAN連接器
8, SD/ SDIO接口
9,并行相機接口
10, 傳感器:飛思卡爾MAG3110 電子羅盤,飛思卡爾FXLS8471Q 加速度計、陀螺儀(未貼片)
11, 20pin標準JTAG連接器
12, UART-To-Micro USB接口
13,Arduino擴展接口
MCIMX6UL-BB板卡上的資源分布還是非常清楚的,不過,由于板卡上搭載了兩個MciroUSB接口,其中一個是串口轉USB,另一個是USB OTG接口,在使用串口以及下載功能的時候要區分清楚,后面在下載軟件使用的過程中會用到。
方法/步驟2
MCIMX6UL-CM核心板評測
核心板MCIMX6UL-CM同樣是四層板的設計,大小為6.76 cm x 4.24 cm,
板載的i.MX6UltraLite應用處理器將近300個管腳,僅僅用4層板就能設計出來。

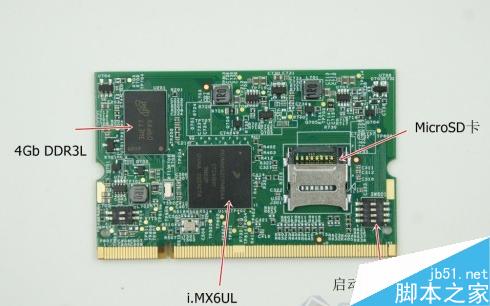

核心板MCIMX6UL-CM板載資源:
1, i.MX6UltraLite應用處理器
2, 分離式電源供電電路
3, 4Gb的DDR3L SDRAM

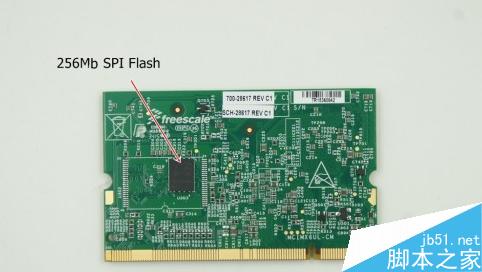

4, 256 Mb四通道SPI Flash/NAND閃存(未貼片)
5 ,MicroSD連接器/eMMC(未貼片)
核心板MCIMX6UL-CM的資源看起來就相對比較少,除了i.MX6UltraLite應用處理器,核心板載存儲的擴展上都做了兼容的設計,比如可以選擇SPI FLASH或者NAND Flash,可以選擇MicroSD卡座或者eMMC,而板卡默認的配置是SPI FLASH與MicroSD卡的組合。
方法/步驟3
i.MX6UltraLite應用處理器評測

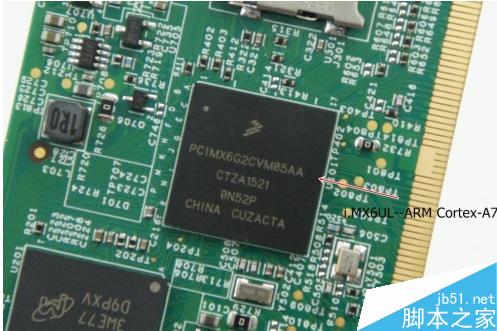

MCIMX6UL-EVK開發板上搭載的應用處理器具體型號為PCIMX6G2CVM05AA,采用了BGA 14mm*14mm的封裝,這是飛思卡爾首款基于ARM Cortex-A7處理器的i.MX6系列芯片,單核,擁有最大為528MHz的主頻,如下圖所示。
芯片的硬件系統框圖如下:
i.MX6UltraLite的特性如下所示:
1, 基于ARM Cortex-A7處理器,最大主頻為528MHz,支持128 KB二級高速緩存
2,支持并行LCD顯示器,高達WXGA(1366×768)分辨率
3,支持8/10/16/24位并行攝像頭傳感器接口
3, 支持16位LP-DDR2,DDR3/ DDR3L
4, 支持8位/16位并行NOR FLASH/ PSRAM
5, 雙通道Quad-SPI NOR FLASH
6, 支持8位NAND FLASH(40位ECC)
7, 2個MMC4.5/3.0 SD/ SDIO端口
8, 2個USB2.0 OTG,HS/ FS,支持從設備或主機模式
9, 音頻接口:3個I2S/ SAI,S / PDIF Tx/Rx
10,2個10/100以太網,支持IEEE1588標準
11, 2個12位ADC,高達10個輸入通道,包含電阻式觸摸控制器(4線/5線)
12, 集成PMU單元
13, 安全模塊:真隨機數發生器,加密引擎(AES/ TDES/ SHA/ RSA),防篡改監控
14, 安全啟動,SIMV2/ EVMSIM X 2,OTF DRAM加密,PCI4.0預認證
i.MX6UltraLite的諸多特性中有幾點還是非常讓人值得期待的,Cortex-A9系列,在保持相同性能的前提下,可以降低50%左右的功耗,低功耗名副其實。另外值得一提的是i.MX6UltraLite的安全特性,集成了眾多的加密功能
方法/步驟4
上電啟動
1)MCIMX6UL-EVK開發板在出廠的時候并沒有燒錄系統,所以我們在使用前首先要燒寫系統,系統將通過USB OTG接口燒錄到MicroSD卡中,準備工作如下:
1, 準備一個電源適配器,筆者這里使用的是5V/2A
2, 兩根MicroUSB線(一根用于燒寫系統,另一個可以查看系統燒寫LOG以及開機啟動信息)
3, 一根網線,一張MicroSD卡等外圍配件如鼠標、鍵盤
4, 一個液晶顯示屏,型號為LCD8000-43T(這個可以在英倍特官網購買到)
在飛思卡爾官網下載MCIMX6UL-EVK開發板的軟件支持包BSP,如下圖中標注的,包含了下載工具以及系統鏡像,系統是基于Linux定制的Yocto系統。
下載完,解壓縮,然后需要根據用戶指導手冊的說明來完成下面的操作,比如,這里想通過MicroSD卡啟動系統,我們必須打開相應的下載文件mfgtool2-yocto-mx-evk-sdcard-sd2.vbs,如下圖所示的那樣。

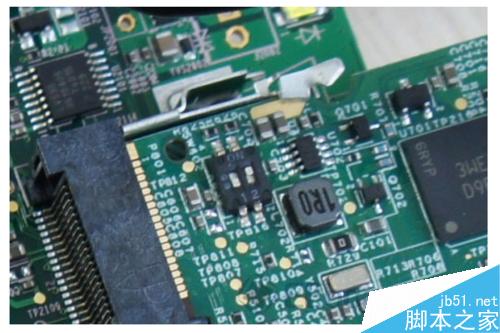

2)下載前記得先將MicroSD卡插入核心板,將核心板上的模式撥碼撥到相應指定的位置。
3)下載過程中我們可以通過UART-TO-USB接口觀察到系統燒寫的Log。燒寫完成,無論是軟件還是系統LOG打印都會提示成功的信息。

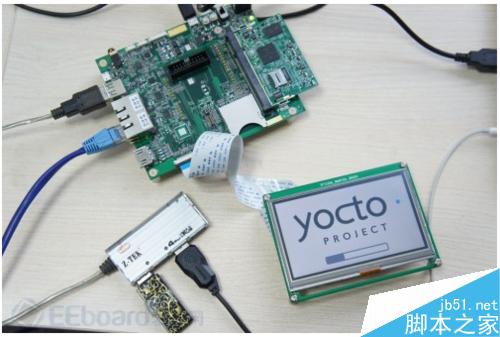

4)將板卡斷電,恢復默認的撥碼設置,連接上相應的配件上電啟動,如果有屏幕的話能直觀的看到啟動畫面,沒有屏幕的工程師也可以通過UART-TO-USB接口查看系統系統,以下是通過英倍特的LCD8000-43T液晶顯示屏查看系統。
5)官方提供的系統是基于linux內核定制的Yocto項目。

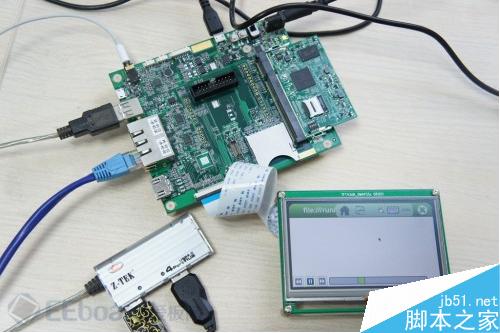

6)進入系統后,發現一個問題,電阻屏觸摸感應有嚴重的誤差,似乎沒有經過校準,所以最好接上鼠標操作,進入觸摸校準界面重新校準一次,完成后即可直接通過觸摸享用Yocto項目。
7)筆者大概測試了板卡上的基本功能,比如以太網通信,USB通信、音頻電路等,功能都可以正常使用,但是如果工程師需要直接拿來在項目中使用,還需進一步優化。
如下圖是以太網功能:
下圖則是通過板載的音頻電路播放歌曲:
END
