圖文教程:安裝P4散熱器
互聯網 發布時間:2009-04-21 02:40:24 作者:佚名
我要評論

從“遙遠”的486時代開始,cpu散熱器便成為一件必不可少的電腦配件,那時cpu頻率還不是很高,買個一二十元廉價的散熱器就合適了。不過隨著cpu技術的突飛猛進,cpu的頻率也越來越高,成為機箱內部的頭號“熱點”。
從“遙遠”的486時代開始,cpu散熱器便成為一件必不可少的電腦配件,那時cpu頻率還不是很高,買個一二十元廉價的散熱器就合適了。不過隨著cpu技術的突飛猛進,cpu的頻率也越來越高,成為機箱內部的頭號“熱點”。為了使那顆火爆的“芯”冷靜下來,不至因勞累過度而夭折,我們必須為它創造出一個良好的工作環境,這項重任理所當然地落在了cpu散熱器身上,誰叫散熱器性能的優劣直接關系到cpu的身家性命呢。
認識p4散熱器
在intel推出p4 cpu以前,散熱風扇一直是用一個金屬扣具直接扣在cpu插座兩端的突起部分(現在的amd處理器仍采用這種方式)。這種方式結構簡單,安裝也比較方便,但其缺點是壓力分布不均勻,以致風扇底部和cpu表面不能緊密接觸,散熱效果不是很好。intel推出p4 cpu以后,更改了散熱風扇的結構。新的散熱風扇有4個掛鉤,分別掛在安裝于主板的基座上,然后用風扇頂部的壓桿扳手壓緊。這樣做的好處是壓力分布均勻,風扇底部與cpu表面能緊密貼合,可更快地將cpu產生的熱量帶走,但結構相對復雜,成本也要高一些。

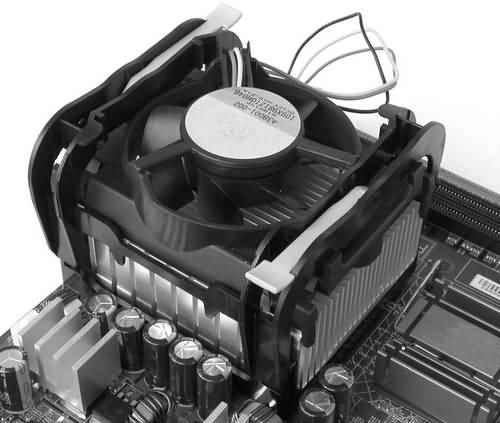

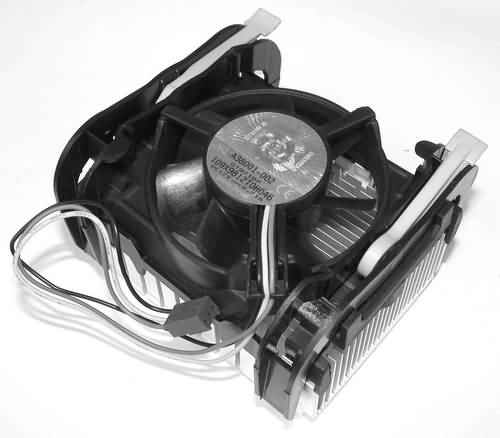

p4散熱器由散熱片、風扇和扣具組成。散熱片負責傳遞cpu的熱量,風扇則負責將傳遞到散熱片上的這些熱量吹走,而扣具作用就是讓散熱片和cpu表面緊密接觸,以利于散熱。圖1是一款典型的p4散熱器。

經常裝機的朋友也許覺得風扇的安裝不是難事,但對從來沒安裝過電腦的朋友來說,這個步驟卻比較難,如果沒裝好,如風扇與cpu表面接觸不良或者忘了涂抹硅脂等,還會引發大問題。下面阿king教官就來教大家一步一步裝好p4散熱器。
p4散熱器有多種,有長方形散熱器(intel原裝的就是這種)、渦輪散熱器等,這里我們以前者為例來講解如何安裝。
1.在cpu表面涂上一層薄薄的硅脂。
由于cpu和散熱器的接觸面都不是非常平整(總有細小的間隙),這就會導致熱傳遞的效率下降,所以要在cpu表面涂抹硅脂,讓cpu和散熱器的表面充分接觸。

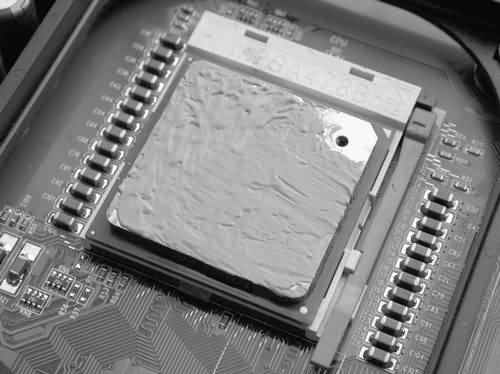

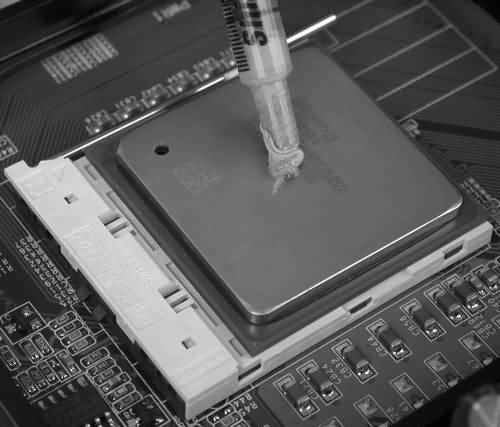

cpu散熱器有不帶硅脂和自帶硅脂之分。自帶硅脂的散熱器在底部有一塊在出廠前就做上去的硅脂層,其散熱效果一般不錯,就不用另外在cpu表面涂抹硅脂了。如果散熱器上沒有硅脂,則要另外涂抹。首先用柔軟的紙巾等物品將cpu表面擦拭干凈,然后從cpu包裝盒里找到硅脂,將它均勻涂抹到cpu表面(見圖2,圖3),以剛好覆蓋cpu表面即可,注意不可太多。另外要注意的是不要覆蓋cpu表面的散熱孔。

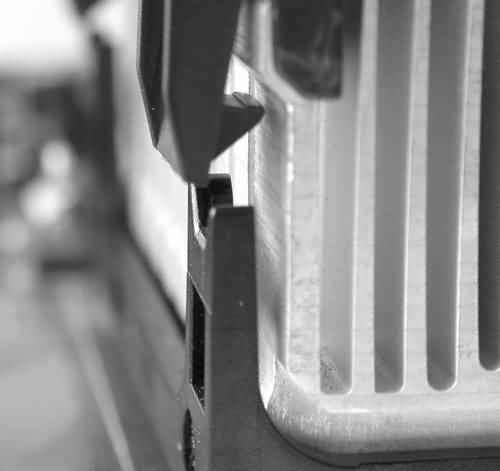

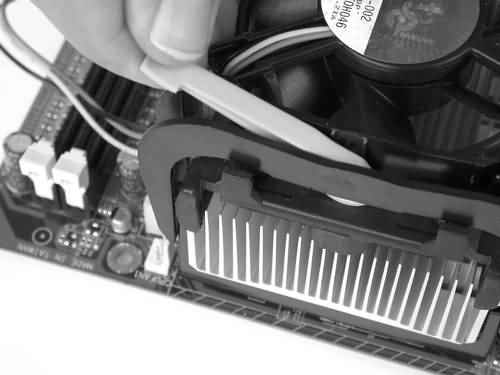

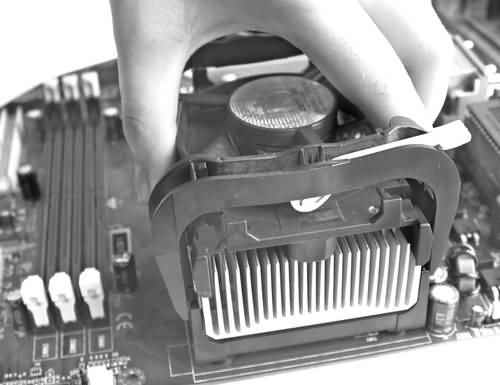

2.接下來將p4散熱器放到cpu上面,將扣具上的4個掛鉤與主板上風扇基座的4個掛孔扣好(圖4)。圖5是沒有扣好的情況。如果扣具較緊,可以將它扳開一點,然后用點力垂直往下按,聽到“咔”的一聲就可以了(圖6)。
阿king提示:安裝p4散熱器前,最好先不要安裝內存條,這樣空間寬敞一些,便于操作。

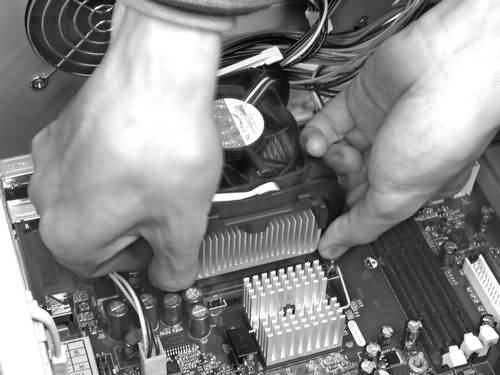

3.扣具掛好后,向相反的方向板動散熱器頂部的兩個固定扳手,將風扇緊緊壓在cpu表面(圖7)。扳手通常較緊,需要用點力才能完成。這一步很重要,如果扣具沒有扣牢,則不能良好散熱。完成后檢查一下,看4個掛鉤是否都已掛好,扣具是否也扳緊了。

4.最后就是將散熱器的電源線插好。

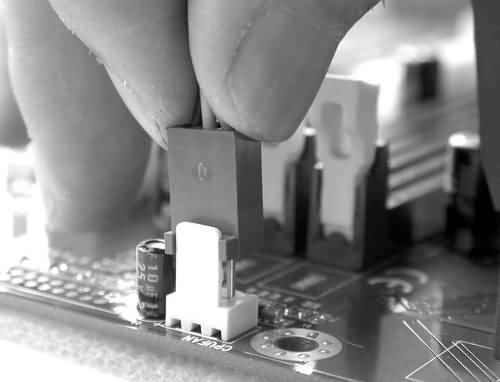

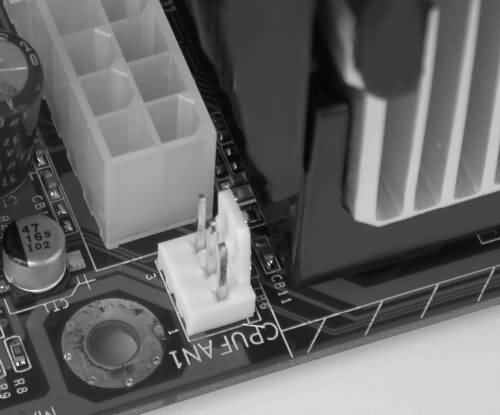

在主板上靠近散熱器基座的地方有一個3針的插座,旁邊一般有“cpu fan”字樣,這是用來連接散熱器的電源插座(圖8)。找到插座后,再來看看散熱器上的電源插頭,插頭上有3個插孔,正好對應插座上的3根插針。為了防止插反,插頭和插座都有防插反設計(方向反了是插不進去的)。圖9是cpu散熱器插頭,可見其防插反設計。接下來將散熱器插頭插入插座,如圖10所示。

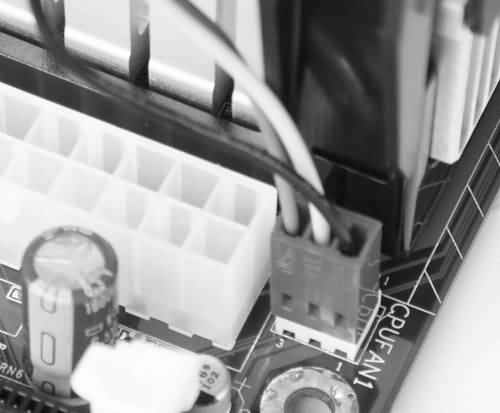

5.圖11是插頭和插座連接好后的情況。

6.圖12是散熱器安裝完成后的全貌。

7.拆p4散熱器。散熱器安裝完成后,就應該想到拆卸的時候又該怎么辦呢?當然是反其道而行之。

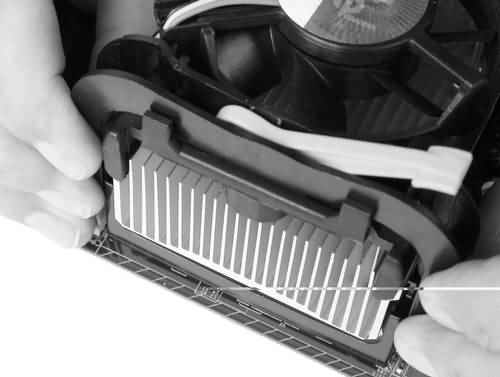

首先拔下風扇電源插頭,然后松開風扇頂部的兩個壓緊扳手。由于壓緊扳手比較緊,需要用力。扳手松開后,先用雙手同時松開風扇一側的兩個掛鉤。這兩個掛鉤脫落后,另一側的兩個就能輕松取下了(圖13)。必要時可以借助螺絲刀撬一下。

除了上面這些安裝方法之外,p4散熱器當然還有其他的固定方式,這里就不贅述了。需要注意的是,有些散熱器制造商為了得到更好的散熱效果,經常會推出一些外形奇特的散熱器產品,這些標新立異的設計,很可能超出主板為散熱器預留的空間,加上主板本身就設計得很緊湊,cpu底座附近布滿大大小小的電子元件,這使得用戶在安裝和拆卸這些散熱器時會非常困難。為了避免這種情況的出現,我們建議大家在選購散熱器產品的同時,考慮一下自己主板相應的位置空間,最好是選擇一些外形比較大眾化的產品,以免給自己的安裝過程帶來不必要的麻煩。
認識p4散熱器
在intel推出p4 cpu以前,散熱風扇一直是用一個金屬扣具直接扣在cpu插座兩端的突起部分(現在的amd處理器仍采用這種方式)。這種方式結構簡單,安裝也比較方便,但其缺點是壓力分布不均勻,以致風扇底部和cpu表面不能緊密接觸,散熱效果不是很好。intel推出p4 cpu以后,更改了散熱風扇的結構。新的散熱風扇有4個掛鉤,分別掛在安裝于主板的基座上,然后用風扇頂部的壓桿扳手壓緊。這樣做的好處是壓力分布均勻,風扇底部與cpu表面能緊密貼合,可更快地將cpu產生的熱量帶走,但結構相對復雜,成本也要高一些。
p4散熱器由散熱片、風扇和扣具組成。散熱片負責傳遞cpu的熱量,風扇則負責將傳遞到散熱片上的這些熱量吹走,而扣具作用就是讓散熱片和cpu表面緊密接觸,以利于散熱。圖1是一款典型的p4散熱器。

經常裝機的朋友也許覺得風扇的安裝不是難事,但對從來沒安裝過電腦的朋友來說,這個步驟卻比較難,如果沒裝好,如風扇與cpu表面接觸不良或者忘了涂抹硅脂等,還會引發大問題。下面阿king教官就來教大家一步一步裝好p4散熱器。
p4散熱器有多種,有長方形散熱器(intel原裝的就是這種)、渦輪散熱器等,這里我們以前者為例來講解如何安裝。
1.在cpu表面涂上一層薄薄的硅脂。
由于cpu和散熱器的接觸面都不是非常平整(總有細小的間隙),這就會導致熱傳遞的效率下降,所以要在cpu表面涂抹硅脂,讓cpu和散熱器的表面充分接觸。
cpu散熱器有不帶硅脂和自帶硅脂之分。自帶硅脂的散熱器在底部有一塊在出廠前就做上去的硅脂層,其散熱效果一般不錯,就不用另外在cpu表面涂抹硅脂了。如果散熱器上沒有硅脂,則要另外涂抹。首先用柔軟的紙巾等物品將cpu表面擦拭干凈,然后從cpu包裝盒里找到硅脂,將它均勻涂抹到cpu表面(見圖2,圖3),以剛好覆蓋cpu表面即可,注意不可太多。另外要注意的是不要覆蓋cpu表面的散熱孔。


2.接下來將p4散熱器放到cpu上面,將扣具上的4個掛鉤與主板上風扇基座的4個掛孔扣好(圖4)。圖5是沒有扣好的情況。如果扣具較緊,可以將它扳開一點,然后用點力垂直往下按,聽到“咔”的一聲就可以了(圖6)。
阿king提示:安裝p4散熱器前,最好先不要安裝內存條,這樣空間寬敞一些,便于操作。



3.扣具掛好后,向相反的方向板動散熱器頂部的兩個固定扳手,將風扇緊緊壓在cpu表面(圖7)。扳手通常較緊,需要用點力才能完成。這一步很重要,如果扣具沒有扣牢,則不能良好散熱。完成后檢查一下,看4個掛鉤是否都已掛好,扣具是否也扳緊了。

4.最后就是將散熱器的電源線插好。
在主板上靠近散熱器基座的地方有一個3針的插座,旁邊一般有“cpu fan”字樣,這是用來連接散熱器的電源插座(圖8)。找到插座后,再來看看散熱器上的電源插頭,插頭上有3個插孔,正好對應插座上的3根插針。為了防止插反,插頭和插座都有防插反設計(方向反了是插不進去的)。圖9是cpu散熱器插頭,可見其防插反設計。接下來將散熱器插頭插入插座,如圖10所示。


5.圖11是插頭和插座連接好后的情況。

6.圖12是散熱器安裝完成后的全貌。

7.拆p4散熱器。散熱器安裝完成后,就應該想到拆卸的時候又該怎么辦呢?當然是反其道而行之。
首先拔下風扇電源插頭,然后松開風扇頂部的兩個壓緊扳手。由于壓緊扳手比較緊,需要用力。扳手松開后,先用雙手同時松開風扇一側的兩個掛鉤。這兩個掛鉤脫落后,另一側的兩個就能輕松取下了(圖13)。必要時可以借助螺絲刀撬一下。

除了上面這些安裝方法之外,p4散熱器當然還有其他的固定方式,這里就不贅述了。需要注意的是,有些散熱器制造商為了得到更好的散熱效果,經常會推出一些外形奇特的散熱器產品,這些標新立異的設計,很可能超出主板為散熱器預留的空間,加上主板本身就設計得很緊湊,cpu底座附近布滿大大小小的電子元件,這使得用戶在安裝和拆卸這些散熱器時會非常困難。為了避免這種情況的出現,我們建議大家在選購散熱器產品的同時,考慮一下自己主板相應的位置空間,最好是選擇一些外形比較大眾化的產品,以免給自己的安裝過程帶來不必要的麻煩。
