裝機必看:機箱前置USB擴展面板連接向?qū)?圖文教程
互聯網 發布時間:2009-04-21 02:40:30 作者:佚名
我要評論

你是否擁有一臺新電腦且具有前置數據交換接口,但是搞不清楚該如何把這些小線纜連接到主板上,而且時不是會聽有人說:USB 前置接口把我的XX優盤燒了,痛苦。其實如果能細心正確的接好USB線,這會給我們工作帶來很大的方便,今天讓我
你是否擁有一臺新電腦且具有前置數據交換接口,但是搞不清楚該如何把這些小線纜連接到主板上,而且時不是會聽有人說:USB 前置接口把我的XX優盤燒了,痛苦。其實如果能細心正確的接好USB線,這會給我們工作帶來很大的方便,今天讓我們?cè)谶@里給示范一下給大家看看吧。

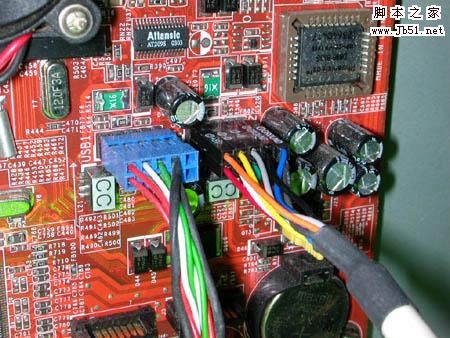

不要給凌亂的樣子給嚇倒了...實際比你想像中還要容易
什么是USB?
USB它的全稱為Universal Serial Bus,中文可譯成"萬用串列總線",這項技術數年前已經在幾家公司中得到發展,如Compaq,IBM, Intel, Microsoft等等.現在演變成為每一塊主板所必須集成的固化物,USB所能連接的設備可達127個且允許熱插拔.意思就是說你不需要斷開電源與電腦之間的連接直接分離USB設備。
USB信號傳輸時需要量5V的電壓支持.這個特點允許小設備能直接從電腦電源得到供電,而不需為每個設備提供外置電源.然而,如果你外接幾個網絡集線器,那外置電源是必須的.USB接品有兩種接口外型A和B.A型接口較普遍,而且很小形像矩形.B型接口,又稱"D"接口,通常只會出現在擴展USB線里。
USB具有兩種規格,分別是V1.1,和2.0.USB 1.1傳輸速度為12M/秒,而USB2.0提高至360到480M/秒.USB2.0是向下兼容USB1.1,這意味問及此事將一個USB 2.0的設備插到USB1.1口中,只能按USB 1.1的速度運行。
剛才為大家簡單地介紹USB的發展,及特點,下面讓我們來看看該如何把這些小線纜連接到主板。
USB連線
回顧在上面頂端的照片,許多的小線纜令它看起來十分煩惱.其實不然.只有4,或者5條線連接到每個端口,而且一般主板通常都有兩個端口。(有時候你從一些OEM版如戴爾,惠普誅如此類的電腦找到單獨USB接口。)領航的第一張圖共包括了九條線和兩個端口。如果你是這樣的想它,你就會明白只有少量的線纜是工作的。

接好一個USB接口,只需要這四根線.標著不同的符號
本文引用自www.dbjr.com.cn腳本之家
四條線的定義:
5V:負責供應電流給USB設備
兩條DATE線:負責數據傳輸及交換
ground:地線
一部分的USB數據線會多出一條額外的地線,這是為了能更好的引導如何連接。如下面,插座下面是四根針,上面剛好對應著擁有“五條線”的那條數據線。
USB導接圖

上面顯示了某型號主板中的兩個USB端口接線,每個USB插座可安裝兩個USB接口。分別對應著當中四條細小的線纜??粗@幅圖上沒有插線的USB插座,它具有9根豎針。這里可供出兩個USB接口。
我們?cè)诖蟾虐巡遽樀拿婢址置嫒蠓N,也有個別主板USB插座是與眾不同的,但不要緊,你只要參照主板說明書,將USB線對號入座就可以了.或者還可以上官方網頁的下載主板的文檔說明書查看。

九根插針的輸出接口較容易連接,只要依照線上的圖案按步就班的插下去就完成任務。

這種輸出接口顛覆了插線的順序,是個較典型的例子,除了上述八條線外,它還增多了兩條地線。

可以從技嘉的一些主板上看到此種“異形”接口
連接”開始
第一步:分好兩組USB接線.
此時, 請叁考你的主板手冊而且決定插針?biāo)璧牟季帧?我會在這里等候你去細細的看。。。。。。回來了嗎?速度挺快的:),那么下一個步驟“對癥下藥”了:帶著你手上那捆細小的線纜挨著圖來插進分隔的兩排插針。

在此我強烈要求大家必須在斷開電源的情況連接USB數據線,如果在通電的情況下插上USB連線,它是不能正常工作的,發生這種情況時,建議你把線帶電拔了(放心,不會傷害主板),然后斷開主機上的電源,再重新插一遍。
第二步:認清小插頭的符號與主板上的位置。
把數據線排列好順序(如:VCC DA DA-,Ground),使用正確的姿勢把手豎正穩穩的插下去。要注意的是千萬不能把 5V那條線插到DATA針里,不然就會很容易引起燒主板或者USB設備。
了解上面三個圖表的結構特點,你就會胸有成竹地行動了。如果你所使用USB數據線接頭是捆綁在一塊兒的(十線),即使你把連接的位置相反了,也可以正常工作。
當你工作的時候還可以加倍檢查你連接設備是否工作于正常狀態。

接完一邊.

大功告成
看完以后,感覺不難,是嗎?:)最后提醒連接之前再次檢查你的電源開關是否已經斷開了,你會享受到接USB線的樂趣,從此不用辛苦地彎過腰去搜索電腦后面的接口.....COOL!!!!
