目前，有不少用戶，在連接前置MIC時，不能成功連接。這里對前置麥克的接線方式作詳細說明，供各位參考。

一、英特爾關于前置音頻接口的規范

英特爾在《Front Panel I/O ConnectivityDesign Guide》中規范了主板和機箱的前置音頻接口插座、連接線、針腳名稱。內容如下：
2.3 音頻連接器
2.3.1 通用模式
連接器設計應當支持使用標準的前面板麥克和耳機。要能夠直接的使用音頻而不需要特別的軟件。5AU
2.3.2 特征I
前面板‘音頻連接器設計要支持立體聲音頻輸出（耳機或有源音箱）以及麥克輸入（一個單聲道）。
麥克輸入（一個單聲道）連接到安裝在前面板上的3.5毫米微型插座。插座的芯端接麥克輸入信號，外環端接麥克音頻偏置信號。
2.3.3 電氣事項
兩個前面板音頻輸出(AUD_FPOUT_L 和 AUD_FPOUT_R)和兩個前面板音頻返回 (AUD_RET_L 和 AUD_RET_R)連接到一個安裝在前面板上的開關型的3.5毫米微型插座。 音頻信號傳送路徑是：當前面板插座沒有使用時，主板輸出的音頻信號由AUD_FPOUT_L和AUD_FPOUT_R 送給前面板插座。經過前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音頻插座。當前置音頻插座插入耳機時，插座里連接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的開關斷開，返回主板的音頻信號就斷開，后置插座無音頻信號，只有前置的有無音頻信號。
注：音頻輸出僅能使用耳機或有源音箱，如果使用無源音箱，聲音很小。
2.3.4 主板連接座設計

圖1 主板前置音頻接口


2.3.5 針腳分配-gP
表1 前置音頻連接座信號名
針 信號名 說明
1 AUD_MIC_IN 前置麥克輸入。
2 AUD_GND 供模擬音頻電路使用的接地。
3 AUD_MIC_BIAS 麥克偏置電壓。
4 AUD_VCC 供模擬音頻電路使用的濾波。
5 AUD_FPOUT_R 輸出給前置的右聲道音頻信號。
6 AUD_RET_R 從前置返回的右聲道音頻信號。
7 HP_ON 為以后控制耳機放大器保留
8 KEY 無針腳。
9 AUD_FPOUT_L 輸出給前置的左聲道音頻信號。
10 AUD_RET_L 從前置返回的左聲道音頻信號。

2.3.6 跳線
如果前置音頻接線沒有連接到主板的前置音頻連接座上，連接座的5和6，9和10針應當用跳線短接，否則后置音頻插座無效。

二、前置耳機插座和麥克插座

常用的前置耳機插座和麥克插座如下圖：

圖2

圖中的每種插座都有開關型和非開關型的。根據英特爾的規范，耳機插座用開關型的，麥克插座可以用非開關型的?，F(xiàn)在有些機箱廠為降低成本，前置耳機插座也采用非開關型。開關型和非開關型的針腳接線如下圖：

圖3

圖4中1的插座是標準開關型的（5針），2的插座是簡化型不帶開關的（3針），3是麥克插座。第一種標準開關型的耳機插座有5個針腳，其中5、9是右左聲道的輸出，9、10是右、左聲道返回。這種插座和麥克插座接線合起來共有8根，其中2根地線可以合并，這樣連接線最少要有7根。第二種簡化非開關型的插座沒有了6、10針腳，把左右聲道的返回線與輸出線合并了，因此在連接主板的一端左右聲道輸出線必須分成兩個插帽，以便短接5、6和9、10，保證后置插座連接音頻輸出。圖中插座的針腳用英特爾規范名和針號標注，兩種插座的連接線插帽如下圖：

圖4

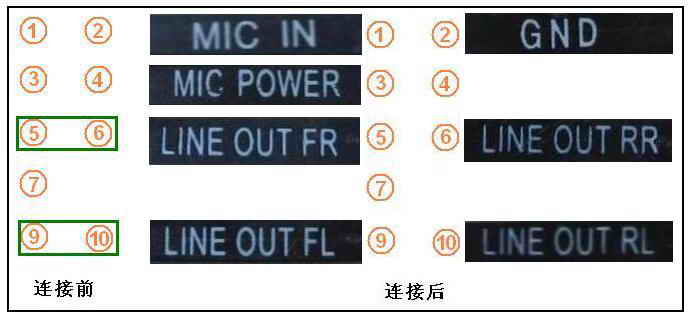

圖4中1是標準的插帽，4個耳機，2個麥克，1個地。雖然線名與英特爾規范不完全一致，但可以看明白（那么小的插針帽不可能印那么多字）。LINE OUT RL/ LINE OUT RR是右聲道輸出/返回，LINE OUT FL/ LINE OUT FR是左聲道輸出/返回。GND是地，MIC IN是麥克輸入，MIC POWER是麥克偏置電壓。左側的數字是對應的主板前置音頻插座的針腳編號。

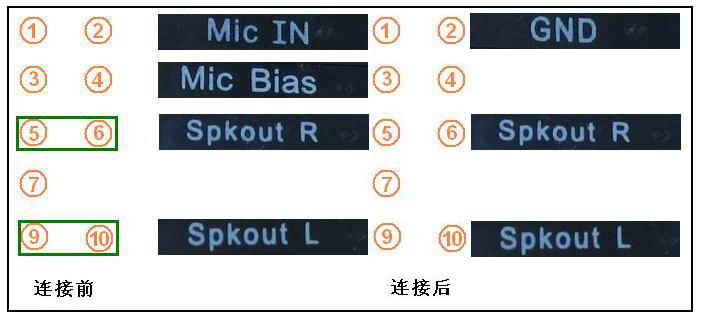

圖中2是非開關型插座的音頻輸出線插帽，用于沒有了左右聲道音頻信號返回線。左右聲道的輸出線分成兩個插帽，以便于5、6和9、10短接。為了使后置的插座功能正常，在輸出線插帽連出一個短接用的插帽。所以有兩個Spkout R，兩個Spkuot L。圖中左側的數字是對應的主板前置音頻插座JAUD1的針腳編號。

下面是這兩種音頻插座的電路板解刨，從圖中的標示就可以看出它們的區別。

圖5 (標準)

圖6(簡化)：




#p#

三、耳麥的插頭

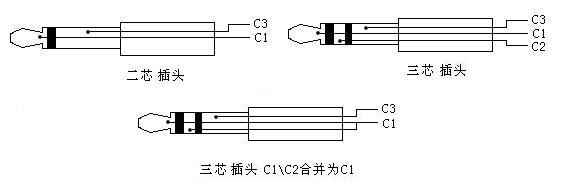

一般情況下，前置音頻主要用于接耳麥，耳麥的插頭是耳機和麥克分開的，都采用三芯的插頭?，F(xiàn)在的麥克基本都是電容式話筒，連接線只有兩根，標準的接法是把兩根芯短接成一根左話筒輸出線，外套作為i接地線，如下圖。

圖7

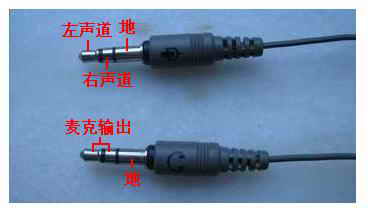

下圖是標準的耳麥插頭各接觸頭的信號連接：

圖8

四、頂星主板前置音頻接口

頂星主板前置音頻接口完全按英特爾的規范設計，接口的名稱是JAUD1。上述兩種機箱前置音頻插座及連接線連接到JAUD1的接法如下。
圖9，標準7線7頭的的連接示意圖：

圖10，簡化5線7頭的連接示意圖：

五、頂星部分HD Audio主板的前置音頻接口

英特爾915/925芯片組搭配的ICH6集成了新的音效處理器-高保真音頻（High Definition Audio）的音頻處理器，采用Azalia Link與外部的CODEC連接，單工帶寬就達到24MB/s，雙工帶寬達到48MB/s，支持多通道的輸入輸出，支持32bit、192kHz的8聲道（7.1聲道）輸出，支持DVD-Audio和SACD、多串流能力、杜比數字標準(Dolby Digital)和杜比THX環繞EX功能(Dolby THX surround EX)，使PC達到家庭影院級的高保真音頻系統。
在音頻設備連接和接口方面支持自動檢測和自動定義接口，不僅能自行判斷哪個端口有何種設備插入，還能為接口定義功能，例如用戶將話筒插入音頻輸出接口，HD Audio便能探測到該接口有設備連接，并且能自動偵測設備類型，將該接口定義為MIC輸入接口，改變原接口屬性。所以前置輸出接口的針腳也有了新的定義。
頂星部分HD Audio主板采用8-聲道ALC880音頻編解碼芯片，完全支持英特爾的1.0版高保真音頻規范，支持Multi-Streaming功能，支持通用前置音頻插座。主板的前置音頻輸出接口的標識是JAUD2。各針腳定義如下：

圖11

針 信號名 說明
1 PORT 1L 模擬口1-左聲道
2 GND 地
3 PORT 1R 模擬口2-右聲道
4 PRESENCE# 激活低信號-當一個高保真音頻dongle接入時，PRESENCE# 信號降為 0，通知BIOS有一個高保真音頻dongle連接到前置音頻接口。
5 PORT 2R 模擬口2-右聲道
6 SENSE1_RETIRN 前置音頻插座1的偵測信號返回
7 SENSE_SEND 高保真音頻解碼芯片插座偵測電阻網的插座偵測傳感線
8 KEY 防呆針
9 PORT 2L 模擬口2-左聲道
10 SENSE2_RETIRN 前置音頻插座2的偵測信號返回

注：這里的dongle不是加密狗，是設備偵測狗，嵌入硬件中隨時探測是否有設備接入并能識別出是什么設備，自動加載相關的軟件，實現真正的“即插即用”。

因此，915/925主板的兩個前置音頻插座不再有耳機、麥克之分，可隨意插入哪一個。但是機箱前面板的兩個音頻插座都必須是前面介紹的開關型的（5針腳），那種不帶開關的（3針腳）是不可以的。如下圖所示。

圖12

所以為HD Audio主板配置機箱，最好選用HD Audio專用機箱，或者配HD Audio專用音頻面板。

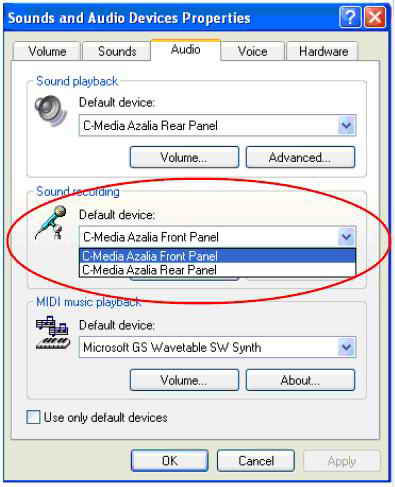

使用目前3針腳麥克插座的機箱，麥克插座就不能插立體聲音箱，只能插耳麥。當使用前置麥克時需要通過軟件設置。請到Sounds and Audio Devices Properties對話框的Sound recording部分。此項的默認設置是C-Media Azalia Rear Panel，把它切換到C-Media Azalia Front Panel即可。
如下圖：

圖13

#p#
六、前置麥克風連接的問題

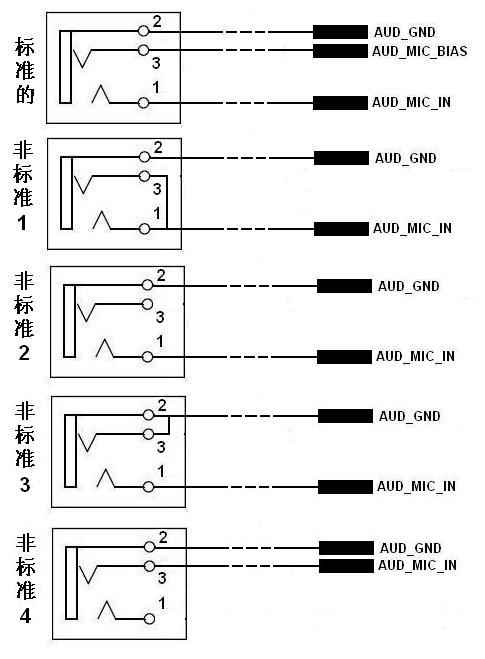

前置音頻口的連接，耳機一般沒有什么問題，麥克會經常出現問題，原因是有些機箱的前置麥克插座的接線方式不標準。下圖列出了標準接線與非標準接線的區別：

圖14

標準的接線有三條線：地線、麥克輸入、麥克偏置。非標準的有二條線：地線和麥克輸入，把麥克偏置省了。非標準1是把插座1、3短接，非標準2是3腳空著。這兩種的把MIC_IN接到JAUD1的1腳是可以使用的。非標準3是把2、3短接，非標準4是把MIC_IN接到3腳，這兩種插入標準插頭的麥克肯定是沒有聲音的，除非也用那種與之相對應接法的非標準插頭的麥克。

七、前置音頻線

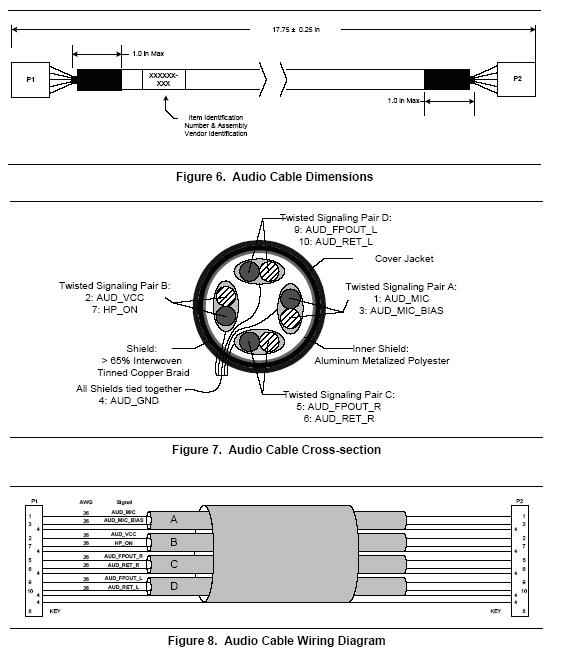

英特爾規范中對前置音頻線也作了規定：左右聲道、麥克以及AUD_VCC/HP_ON都要成對屏蔽，同時這些線還要組合在一起外層屏蔽。參考下圖：

圖15

國內的機箱看不到有符合這種標準的前置音頻線。這種標準的音頻線會減少干擾，降低噪聲。也許給915/925專配的機箱有這種音頻線。
補充一下：
第五部分HD Audio最好說明一下BIOS設置中AC97/Azalia的選項設置，否則BIOS中將聲卡設置成Azalia以后，控制面板里面再那樣設置就會沒有聲音了。
