5080顯卡開賣了，雖然還在排隊搶?zhuān)?070馬上也要來了，所以換個新電源不算過分吧?，F(xiàn)在買電源，要支持ATX3.1和PCIe 5.0，這個畢竟是主流和未來的趨勢。功率也要大，留點富裕也是妥妥的。全日系電容要上吧，這個肯定是基本了，十年質保，一個電源用十年也是需要的?？戳艘蝗?，選擇了知名廠商安耐美的PlatimaxII 1200DF，簡稱PX 1200W。

安耐美這個牌子還是很好的，這個名字起的就很好，安全、耐久、美麗漂亮。環保紙盒外面套著彩色印刷套殼，環保又好看。

上面有產品的特色，支持ATX3.1；原生12V-2x6 顯卡線，支持最大600W功率和PCIe5.0顯卡；獨特的逆轉彈塵技術和彈塵按鈕。ATX3.0/ATX3.1標準的電源，這是新的電源標準，對于瞬間功率有了更高的要求，可以避免瞬時高功率對于電腦設備的損壞。新標準要求瞬時整體功耗要求是200%，顯卡12V-2x6瞬時功耗300%。安耐美這款電源，測試可滿足235%瞬時峰值功率，超出了ATX3.0的標準要求，電源性能更強，使用更加放心。

還有電源的輸入輸出指標，總輸出1200W，12V最大輸出也是1200W，很強勁。

打開盒子，里面有說明書一本，然后是黑色的無紡布袋2只，無疑左側的是包裹的電源，右側是線材包。

無紡布包上面印著ENERMAX的字樣，還有標記，高端定制就是不凡。

將電源從袋子里取出，它的大小是標準的150mm x 150mm x 86mm。拿在手里沉甸甸的，全身傳統的黑色，啞光漆面，泛出金屬光澤。電源線接口位于一側，邊上是電源開關。另外一側則是有個按鈕，邊上寫著D.F.Switch，這個就是彈塵按鈕。安耐美獨特的彈塵設計，在開機通電的時候，風扇會先反向選擇一段時間，彈出灰塵，然后再正常方向運轉。在電源運行過程中，隨時按下這個彈塵按鈕后，風扇同樣會反向一段時間彈塵，然后再回復正常方向運行， 這樣的設置有助于清理電源內部灰塵，讓元件得到更好保護，延長使用壽命。

散熱格柵是獨特的八邊形，中間有金屬名片，中間是ENERMAX的安耐美LOGO，浮雕設計別有特色。里面是有11片扇葉，同樣是啞光黑色。風扇直徑135mm，相對電源通常采用的120mm風扇在同樣轉速下無疑可以提供更大的風量。散熱柵欄有四顆螺絲固定，可輕松拆下清潔扇葉。此外電源具有自動啟停功能，當溫度不到55度或者負載在60%以下時，自動停轉，減少噪音。

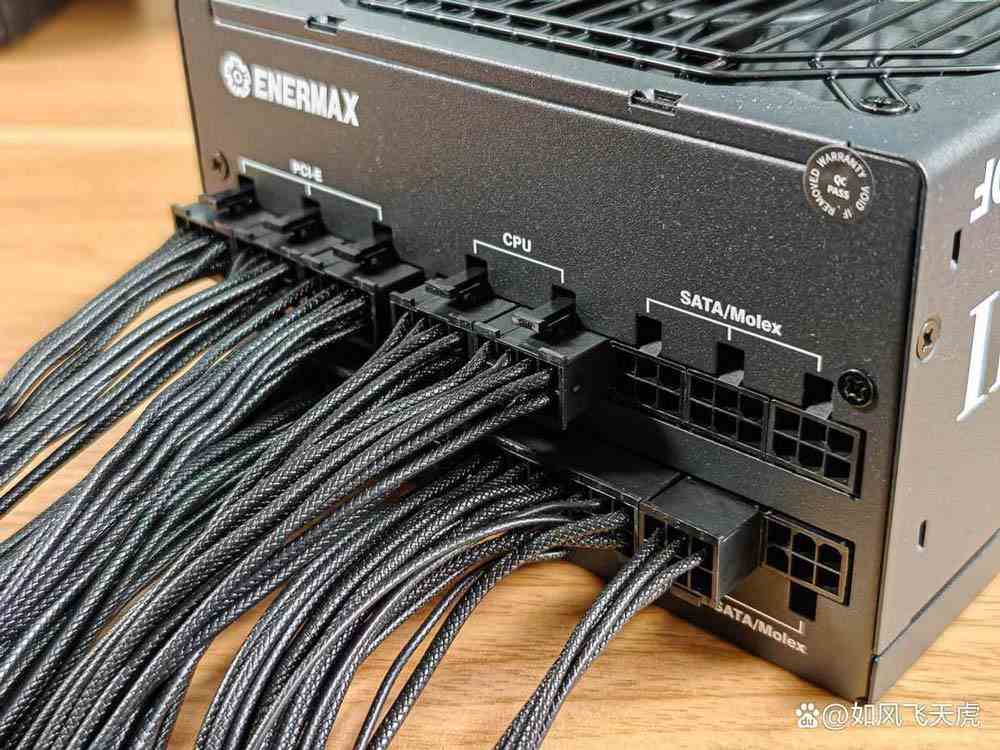

這款電源是全模組電源，電源的各種接口分為2排，并且有明顯清晰的標記。上面一排如上圖從左到右分別為3個PCI-E 8孔接口，2個CPU 8孔接口，3個SATA/Molex 6孔接口。下面一排從左到右分別為1個 PCI-E 8孔接口，一個直供顯卡，支持ATX 3.1標準的12V-2x6接口，14+18的主板接口，2個SATA/Molex接口。接口豐富，各種應用綽綽有余。

電源的頂部貼有電源的技術指標。這款電源采用主動式PFC+全橋LLC諧振+同步整流+DC-DC結構，目前主流高端電源的配置方案，額定功率為1200W。其中+12V的額定輸出電流為100A，高達1200W。+5V與+3.3V均為20A額定輸出電流，輸出總功率100W。右上角有80 PLUS PLATINUM，就是說這款電源具有80PLUS白金認證。

除了電源線外，一共有十組模組線材，均為高端電源流行的壓紋線，更加柔軟，方便整理。

線材有20+4PIN電源線一根，長度600mm。CPU4+4供電線2根，每根長度700mm。12V-2x6（12+4Pin）顯卡ATX3.1直供線一根，長度600mm。PCI-E （6+2）PIN供電線3根，每根長度600mm。SATA供電線2根，每根有4個接頭，長度是450+150+150+150mm。4PIN PERIF，就是俗稱的大4PIN線一根，4個接頭，長度是450+150+150+150mm。

這個就是12V-2x6（12+4Pin）顯卡ATX3.1直供線一根，可承擔600W的功耗。

CPU供電線，4+4PIN，端子上具有標識。

PCI-E接線，均為6+2PIN，也同樣的在接頭側面有標識。

這個是SATA供電線，每根有4個接頭。

Molex供電線，俗稱的大4PIN接口。

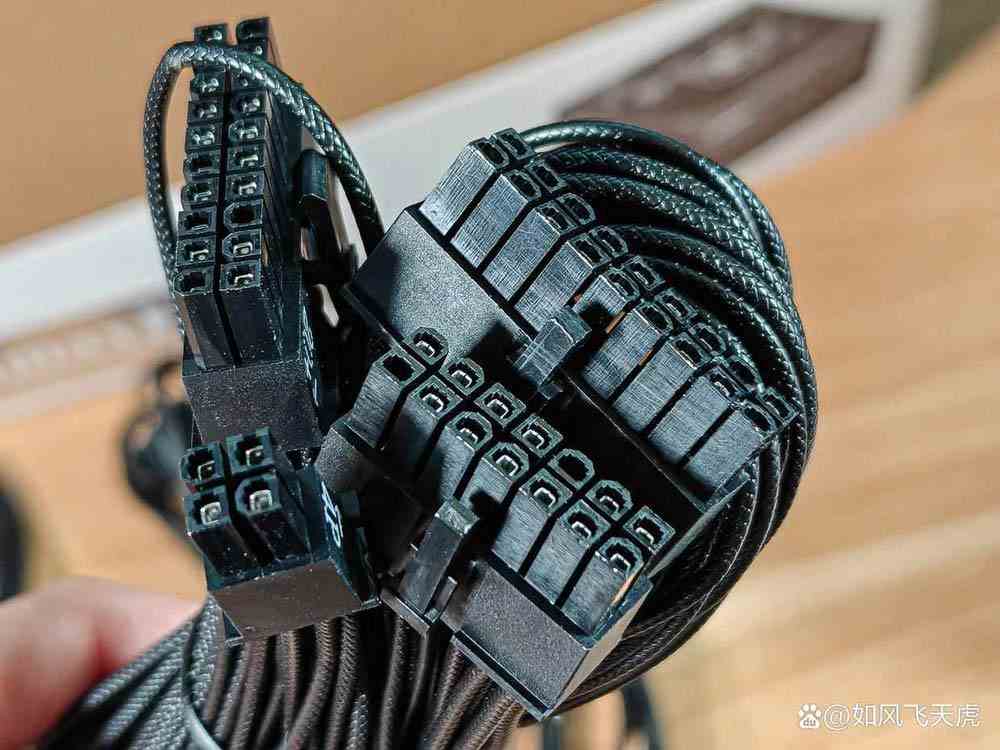

主板電源供電線，接到電源的是14+18PIN接口，接到主板的是20+4PIN接口。

我們讓大家更加深刻的了解這款電源，我決定拆開給大家看看。需要注意的是，這款電源提供了長達10年的質保，但是拆解會失去質保資格，所以本次的拆解更加凸顯價值。

擰掉若干螺絲將電源打開，打開蓋子。帶有風扇的頂蓋一側有透明塑料，上面還有開口。這樣的設計為了調節風向，從而得到最好的冷卻效果。電路部分非常齊整，兩側有透明塑料片隔離絕緣，電源采用了主動式PFC+全橋LLC諧振+同步整流+DC-DC結構。

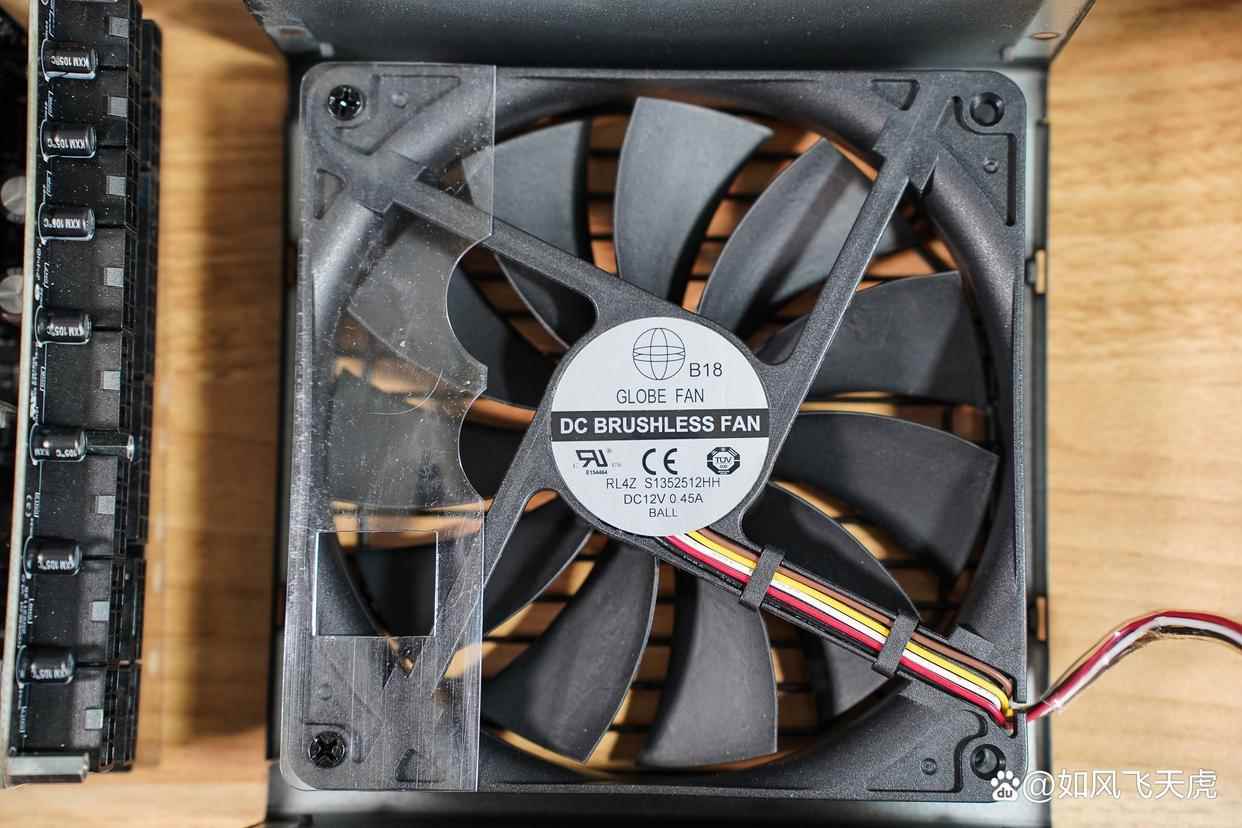

再來看看風扇，背面標簽顯示是GLOBE FAN的，型號為RL4Z S1352512HH，直流無刷電機，12V/0.45A。這款風扇直徑135mm，11個扇葉。雙滾珠軸承風扇壽命長，噪音低。

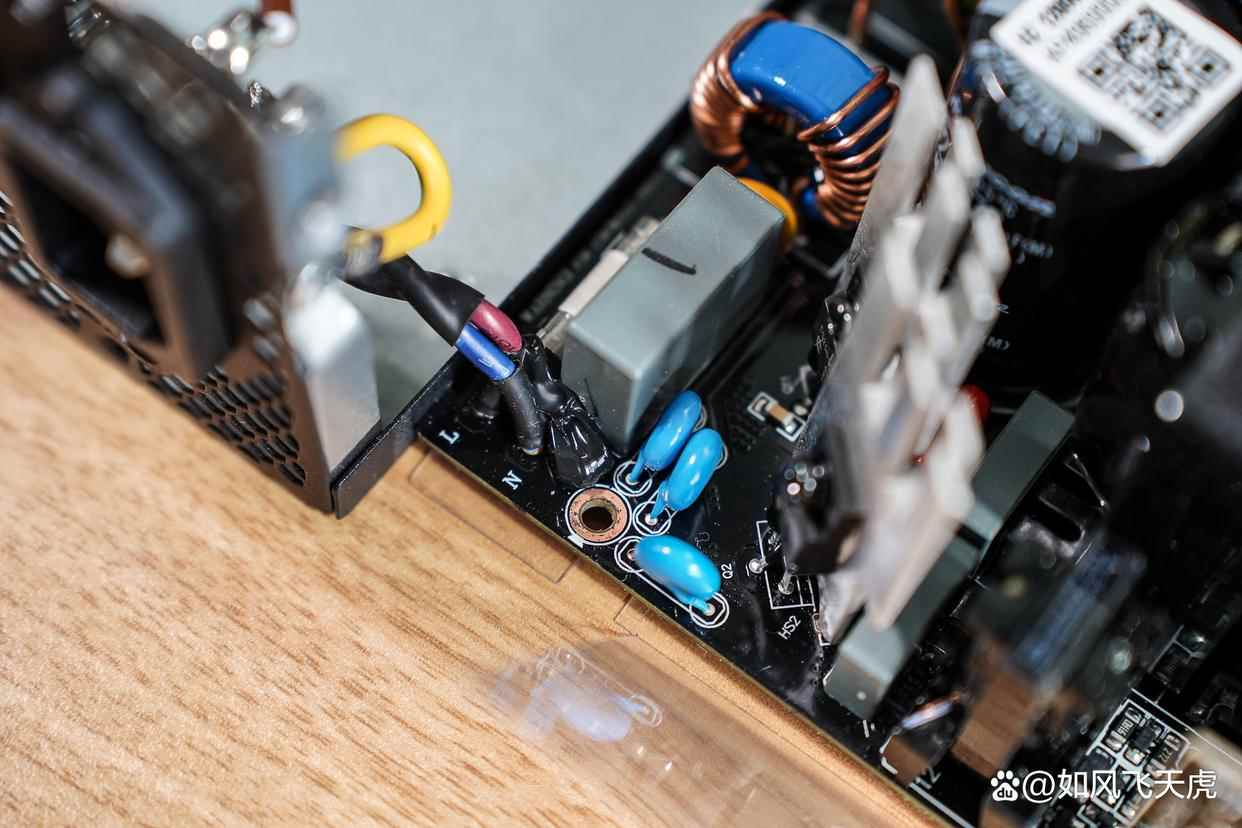

先從交流進電回路看起，它采用了二級EMI電路，這邊是初級的，可見Y電容、X電容。

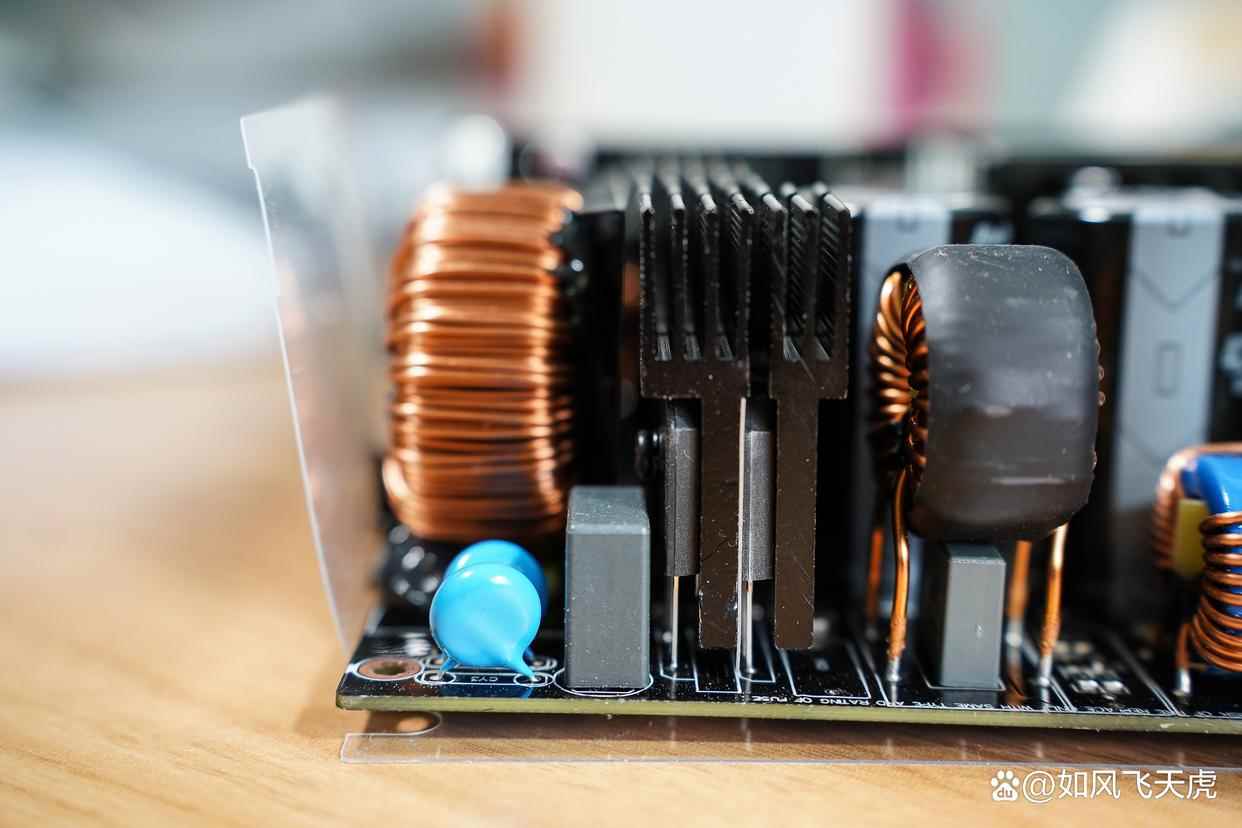

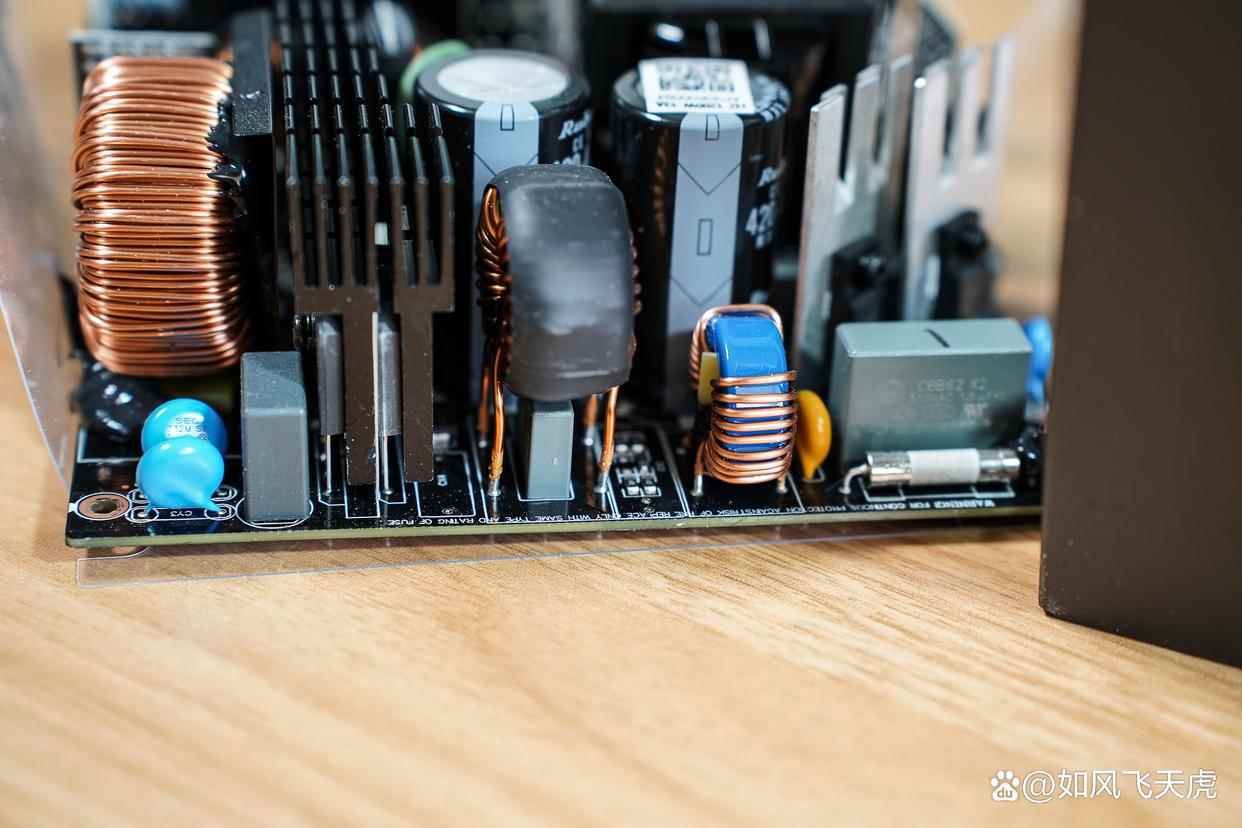

換個角度，可以看到其他的有白色的保險管，黃色的壓敏電阻，2個共模電感一高一低，高的下面有安規X2電容等等。最左邊有2個電容和一個薄膜電容，這個總體來說EMI電路完整。

電源配置有兩個整流橋，共用一塊鋁制散熱片，就是左側的這塊。右側還有一塊鋁制散熱片，用于給PFC電路的開關管等散熱。

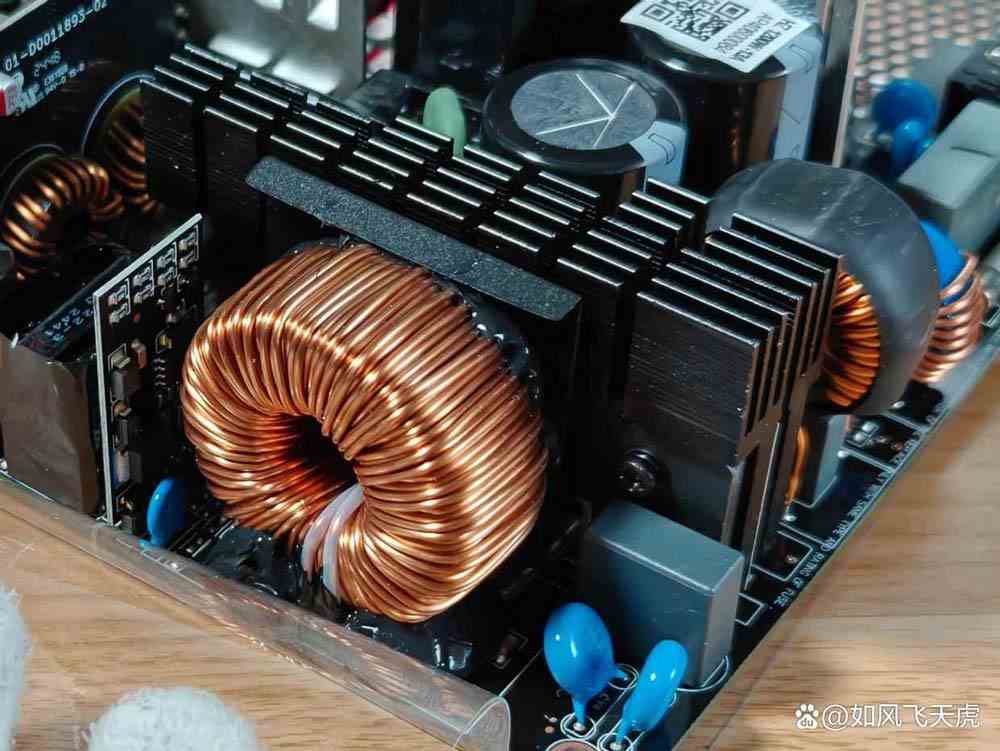

PFC電路實在看不清啊，根據網上的資料，這里應是則配置有2個開關管與1個二極管，外面醒目的PFC升壓電感，一個立著的小板是5VSB小板，小板后面的應該是高頻變壓器。

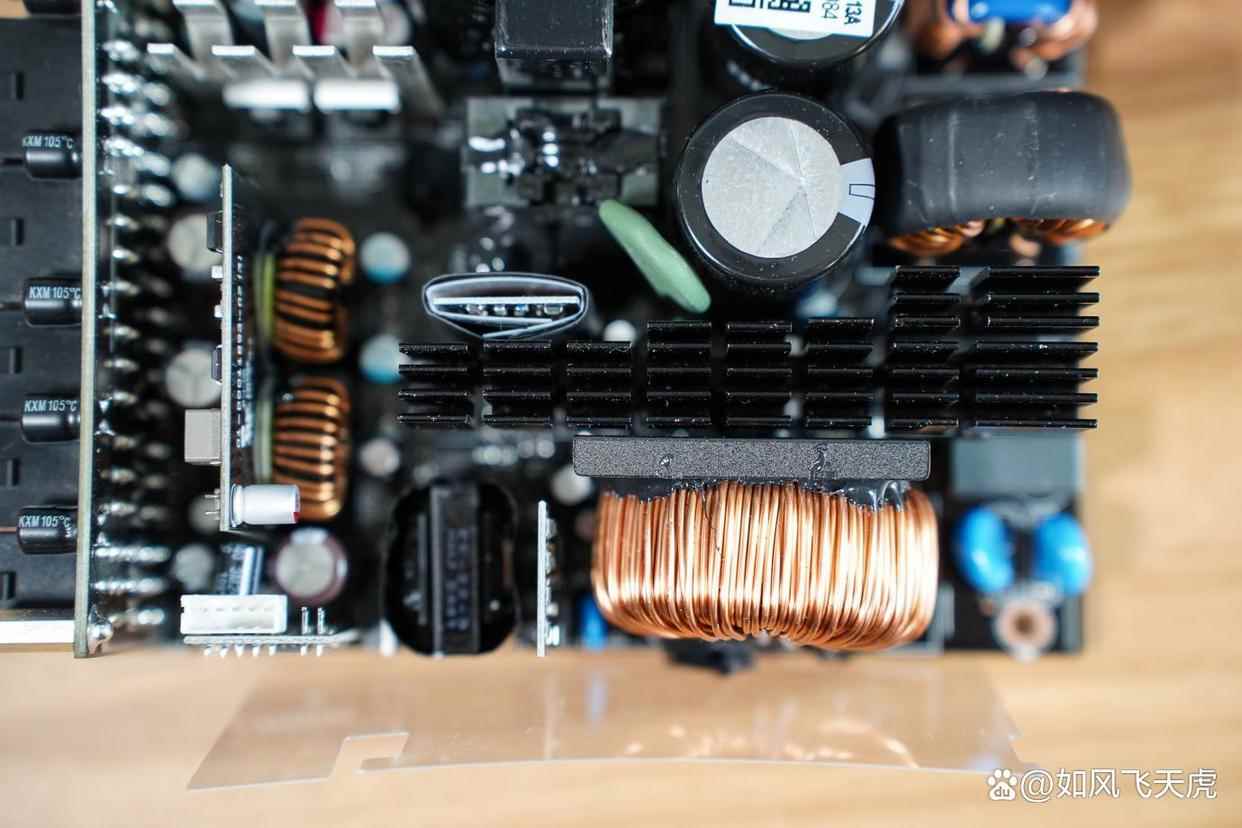

從上方看，散熱片呈現階梯型排列。散熱片左側上方的包裹的就是PFC控制器，右側一個綠色的NTC熱敏電阻。中間往上就就是2個主電容，主電容左側是LLC諧振電感。

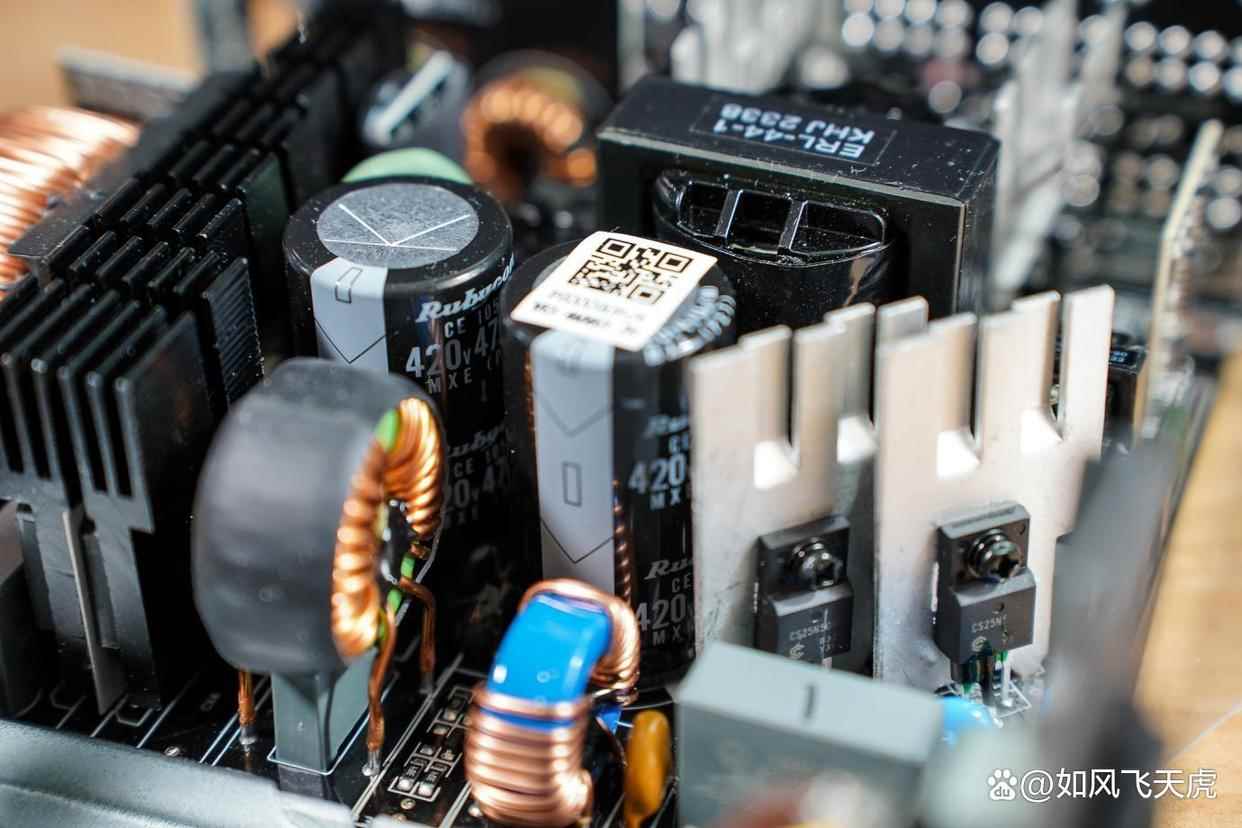

2個主電容可看出是日本紅寶石（Rubycon），具體規格為420V/470μF/105℃，等效總?cè)萘?40μF，足夠使用。右側散熱片上是LLC主控開關管。

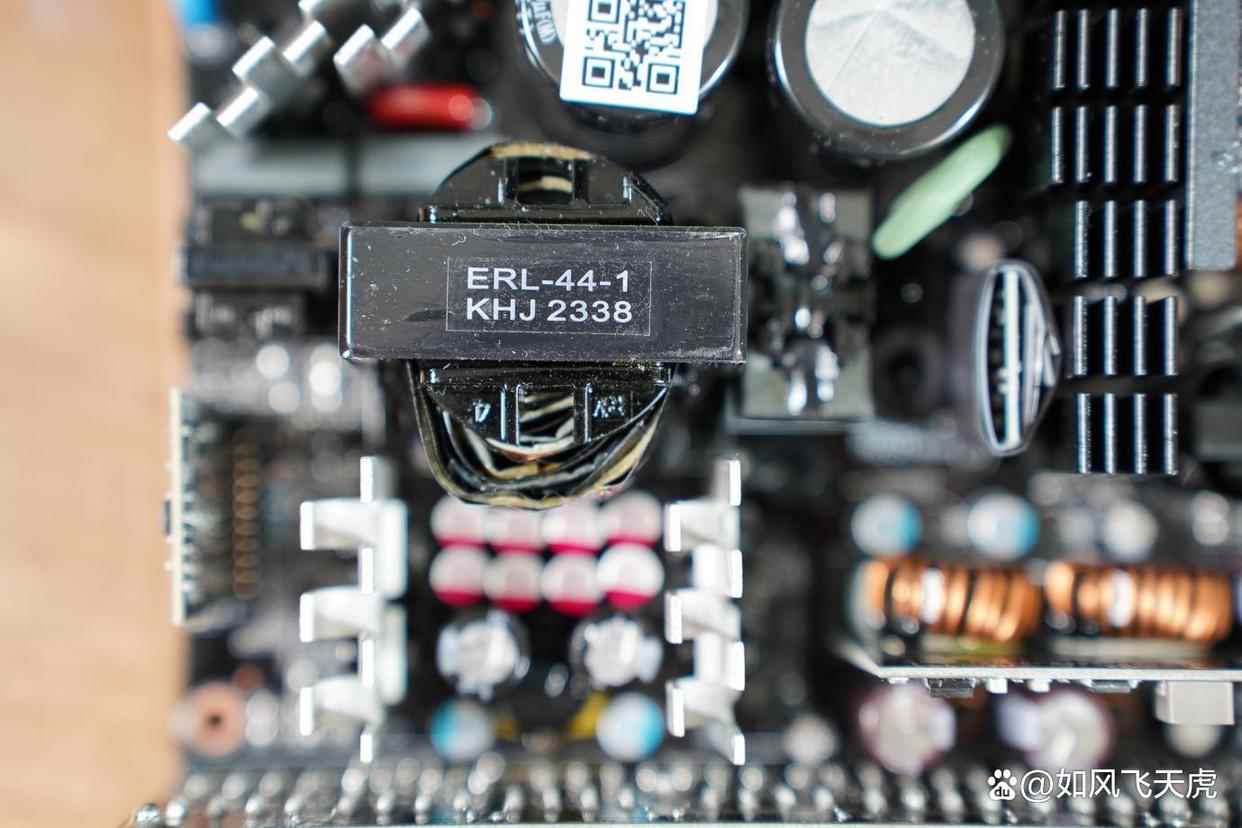

后面黑色的ERL-44-1是主變壓器。

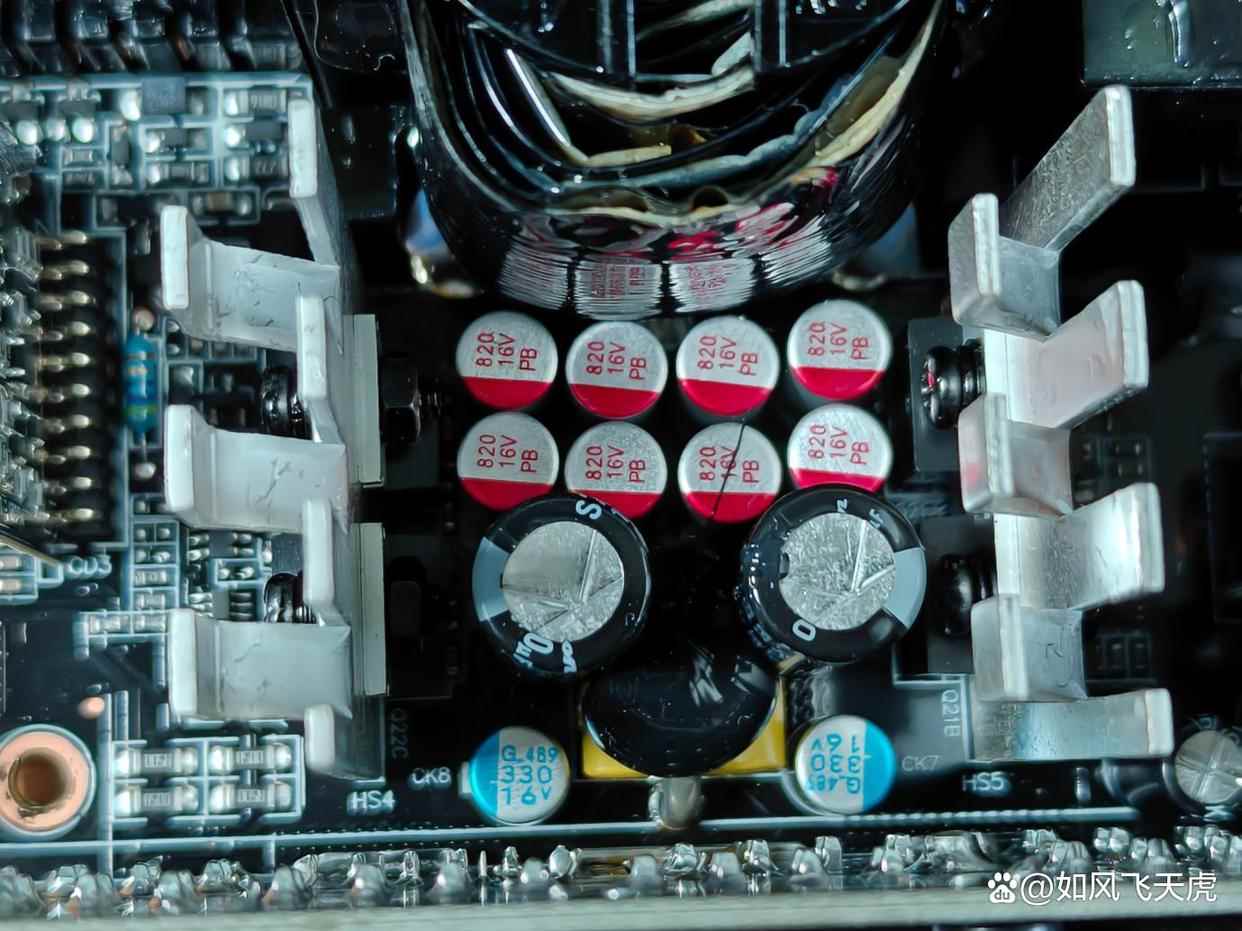

變壓器的下面是電源的+12V輸出，采用的是同步整流，MosFET與輔助散熱片均布置在主PCB的正面，有2組，中間則是一堆日系電容。最左側的小板是LLC主控。

換個角度看就是這款板子。

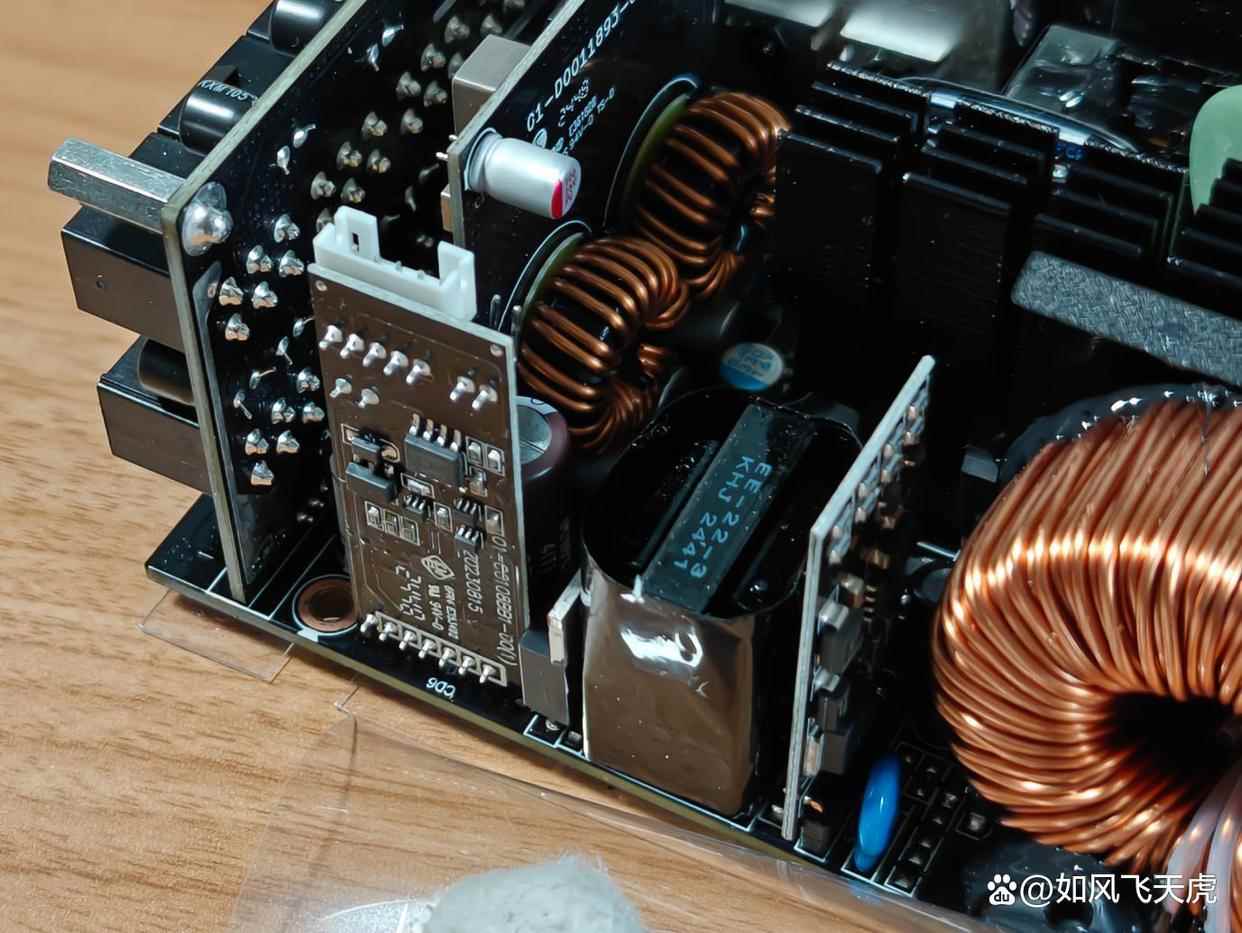

電源的+5V與+3.3V采用DC-DC設計，配置有2個開放式線圈電感與固態電容，小板的對面則是線路。面對的有接口的立著的小板是控制風扇和彈塵開關的。

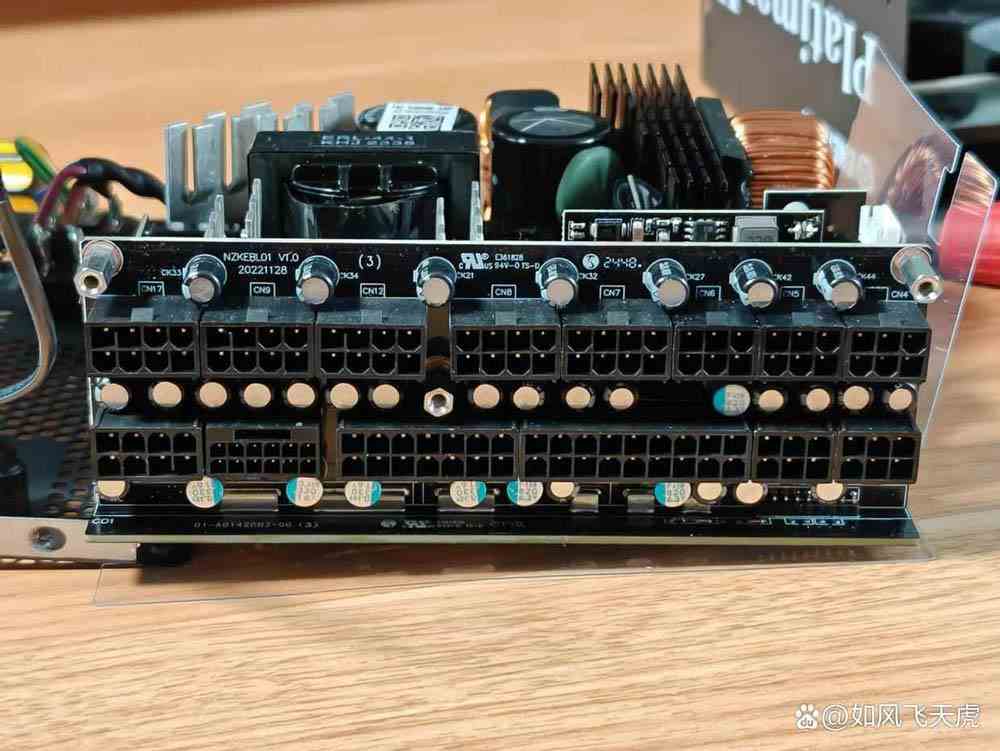

輸出模組豎向一體式，后面布滿了許多電容，用于12V輸出和3.3V/5V輸出， 用料很足。

好的拆解完了，我們看這款電容設計優秀，布局得當，散熱良好，多個子PCB設計，排布整齊，全日系電容符合宣傳。下面來安裝測試一下。

安裝電源的時候，建議預先接好各種接線，否則當電源安放到機箱內后，再接線是十分困難的。

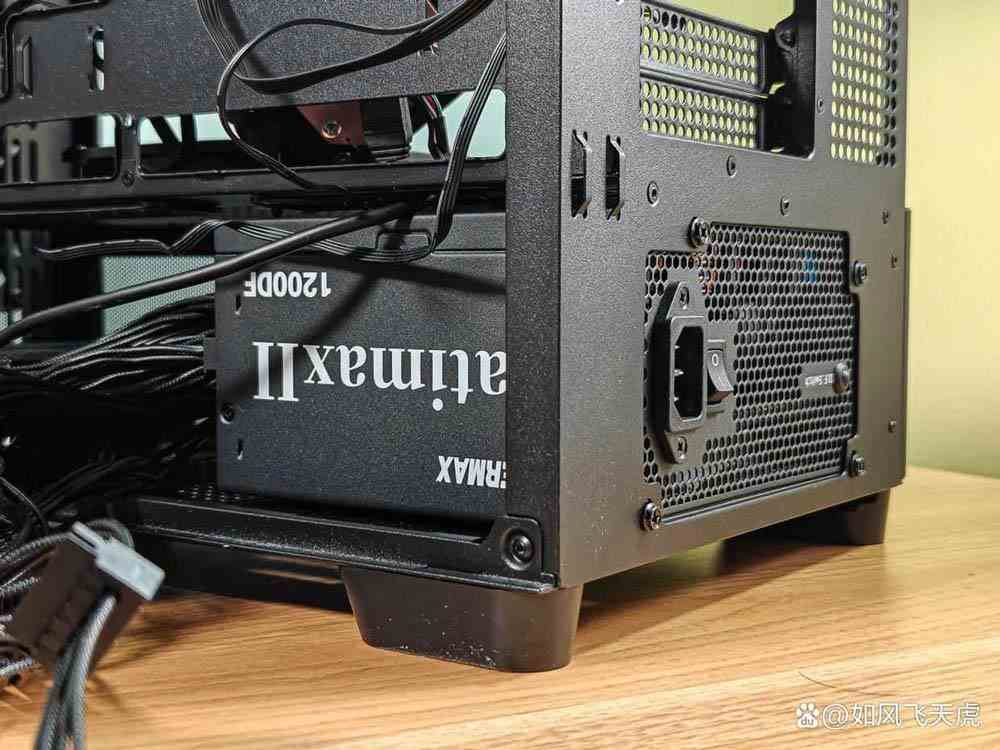

將電源安裝到機箱內，可以看出先安裝好模組線的必要性。

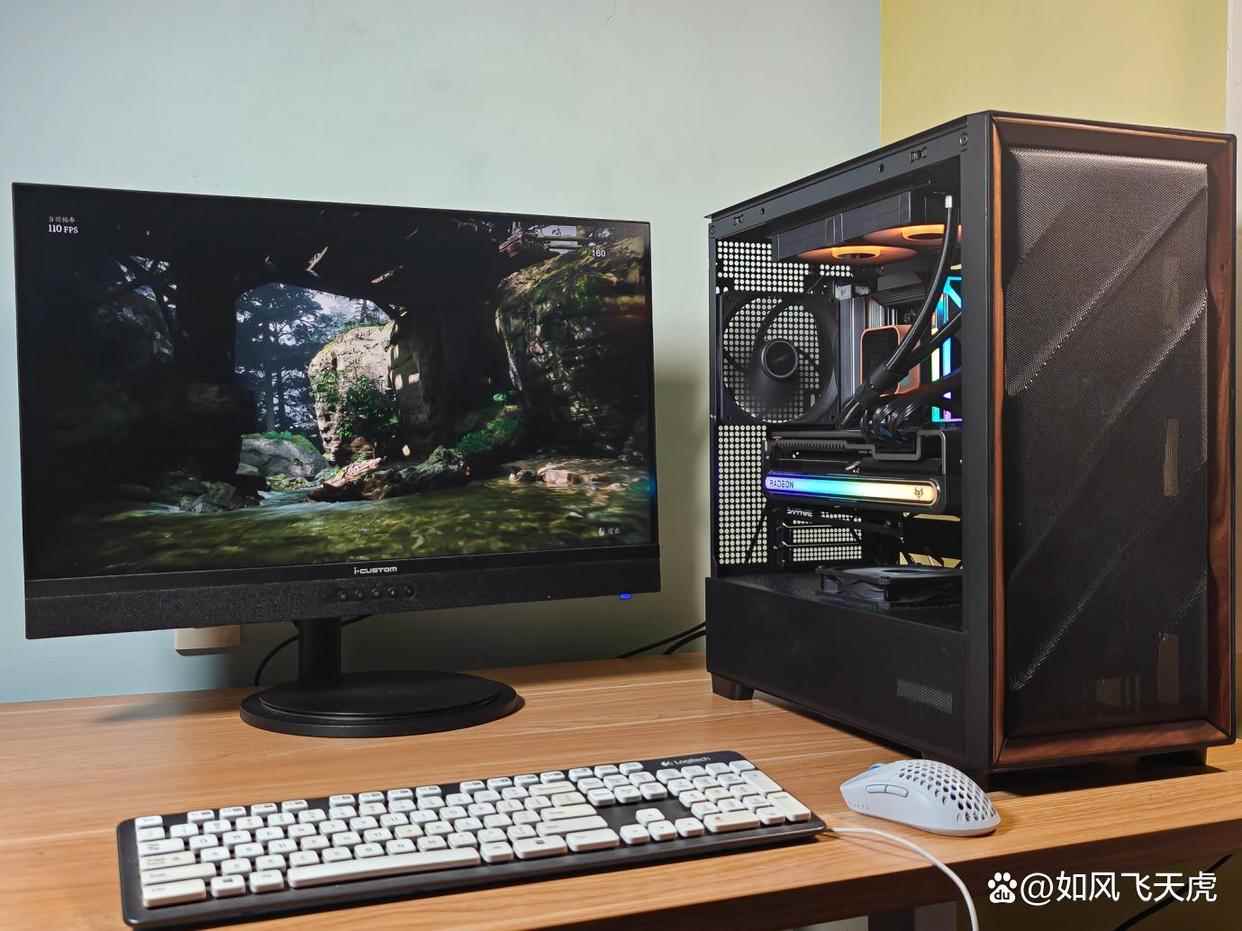

安裝完畢啟動，電腦順利運行，可以流暢無憂的暢玩3A大作了。

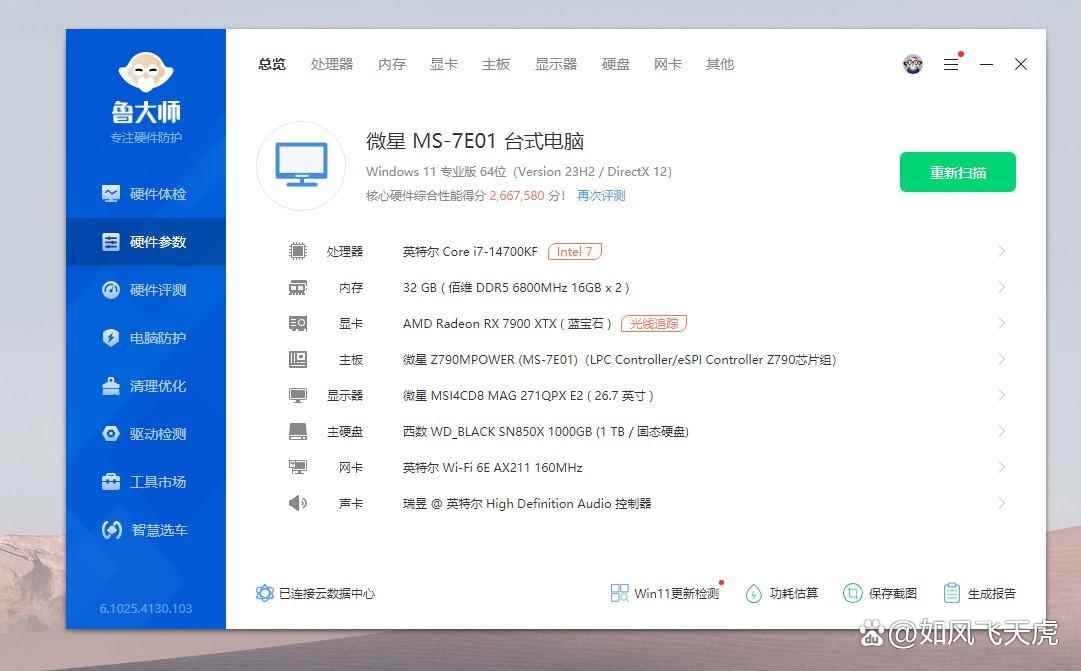

我們看下電腦配置，CPU是英特爾i7-14700KF，內存是佰維16GBx2 ，顯卡是藍寶石RX 7900XTX，主板是微星的Z790MPOWER。

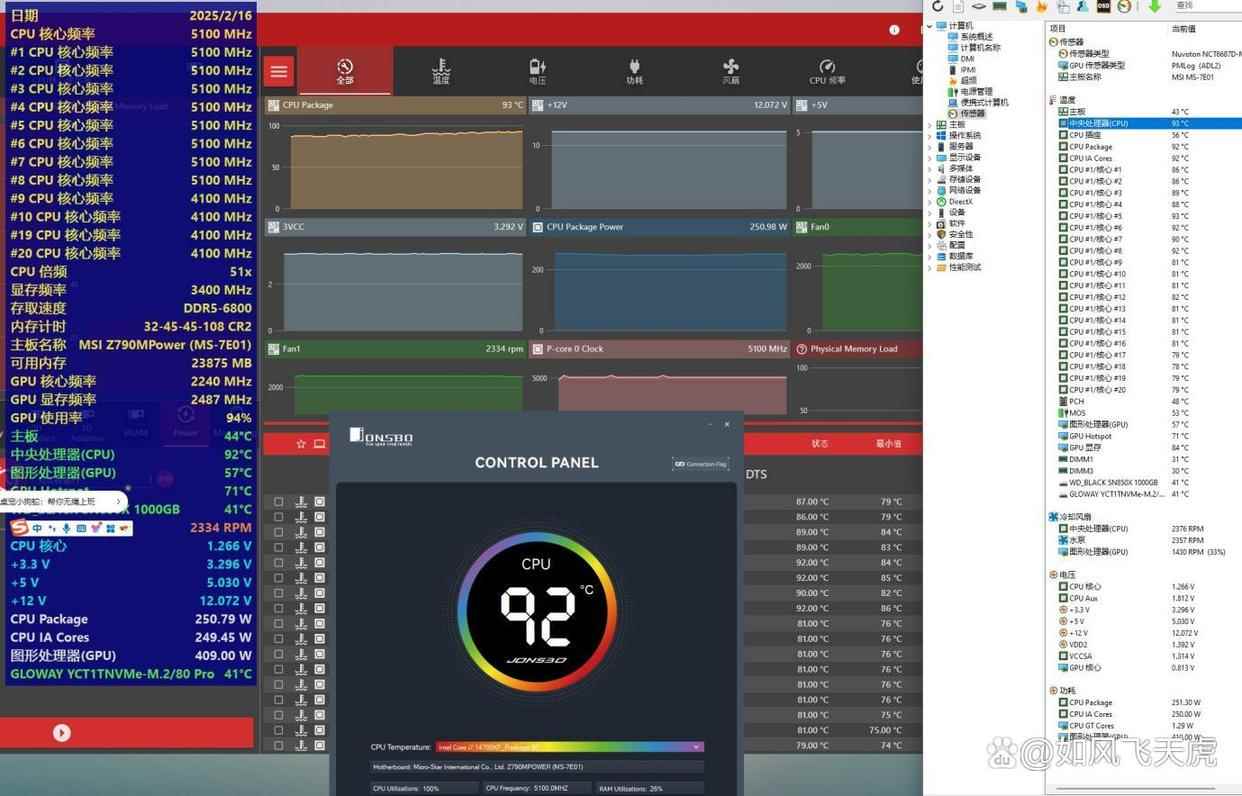

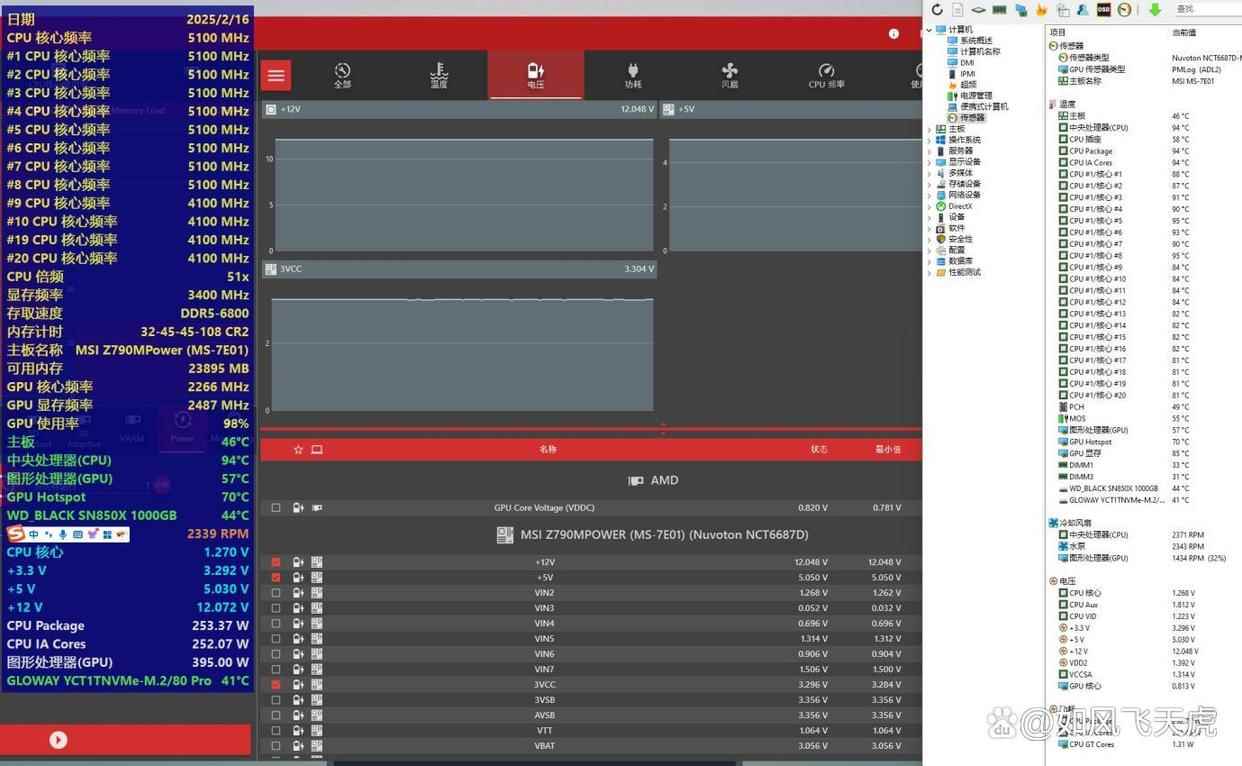

運行AIDA64 FPU 壓力測試 + 甜甜圈 壓力測試，同時跑滿CPU + GPU顯卡，我們看到CPU功耗251W，GPU功耗409W。

切換到到電壓檢測界面，我們看到12V電壓輸出非常穩定，一條直線波瀾不驚，說明非常穩定。這款電源具備靜音效果，如果溫度不到55度或者負載在60%以下時，風扇會自動停轉，減少噪音。

總的來說，安耐美這款PX 1200W電源，支持最新的ATX3.1和PCIe5.0，全日系電容，十年質保。通過拆解看出設計優秀，散熱良好，用料上乘。主動式PFC+全橋LLC諧振+同步整流+DC-DC結構，目前主流高端電源的配置方案。實際測試輸出穩定，運行可靠，是款十分優秀的電源，用的放心，值得選擇。
