主變壓器次級有兩組共六個16腳TOLL封裝MOS管，集成度非常高，具備高電流承載和低功率損耗的特性。

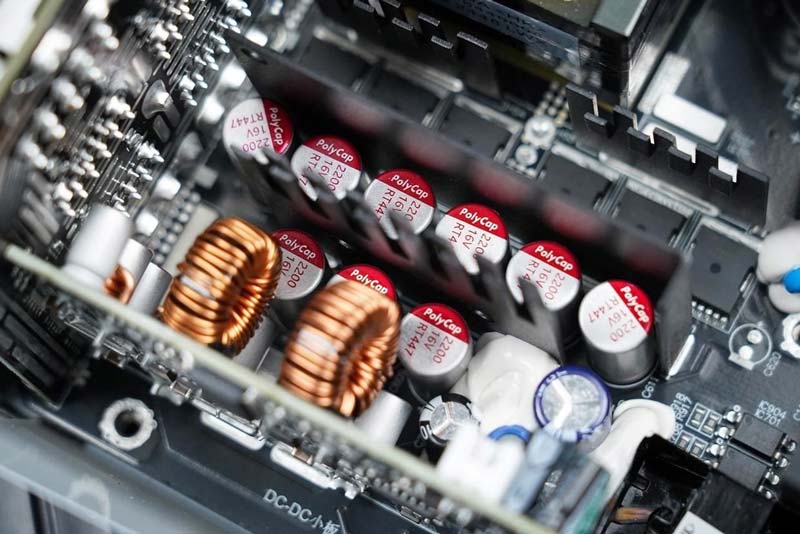

二次側的濾波配備了9顆固態電容，均為國產柏瑞凱品牌。

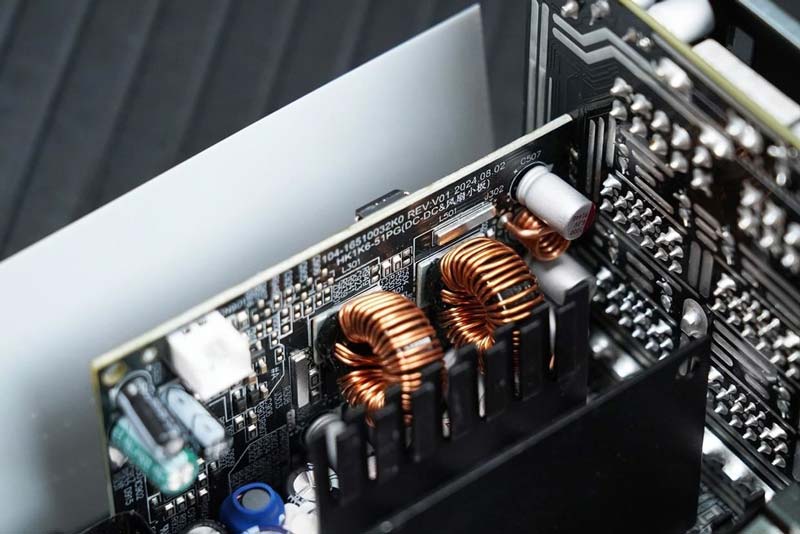

DC-DC整流電路采用獨立的PCB，并集成了散熱風扇的智能啟?？刂齐娐贰CB采用雙面線路設計，外面的一側有控制芯片和大量的貼片元件。

DC-DC整流PCB內側可見電容電感，以及散熱風扇的插頭。

輸出模組插座背板PCB的線路采用鍍錫設計，保障大電流的通過。

三、專業測試 超越白金表現

實際測試，我們將圍繞和電源有關的一系列參數來進行，先看大家最關心的轉換效率，即輸出功率和輸入功率的比值，這直接決定了電源的“牌”。航嘉MVP P1600X實際測試整體表現不僅遠超白金牌標準，在20%負載轉換效率甚至超過了鈦金牌標準，并與鈦金牌曲線有兩個交匯點，50%負載轉換效率達到93.61%，節能表現優秀。

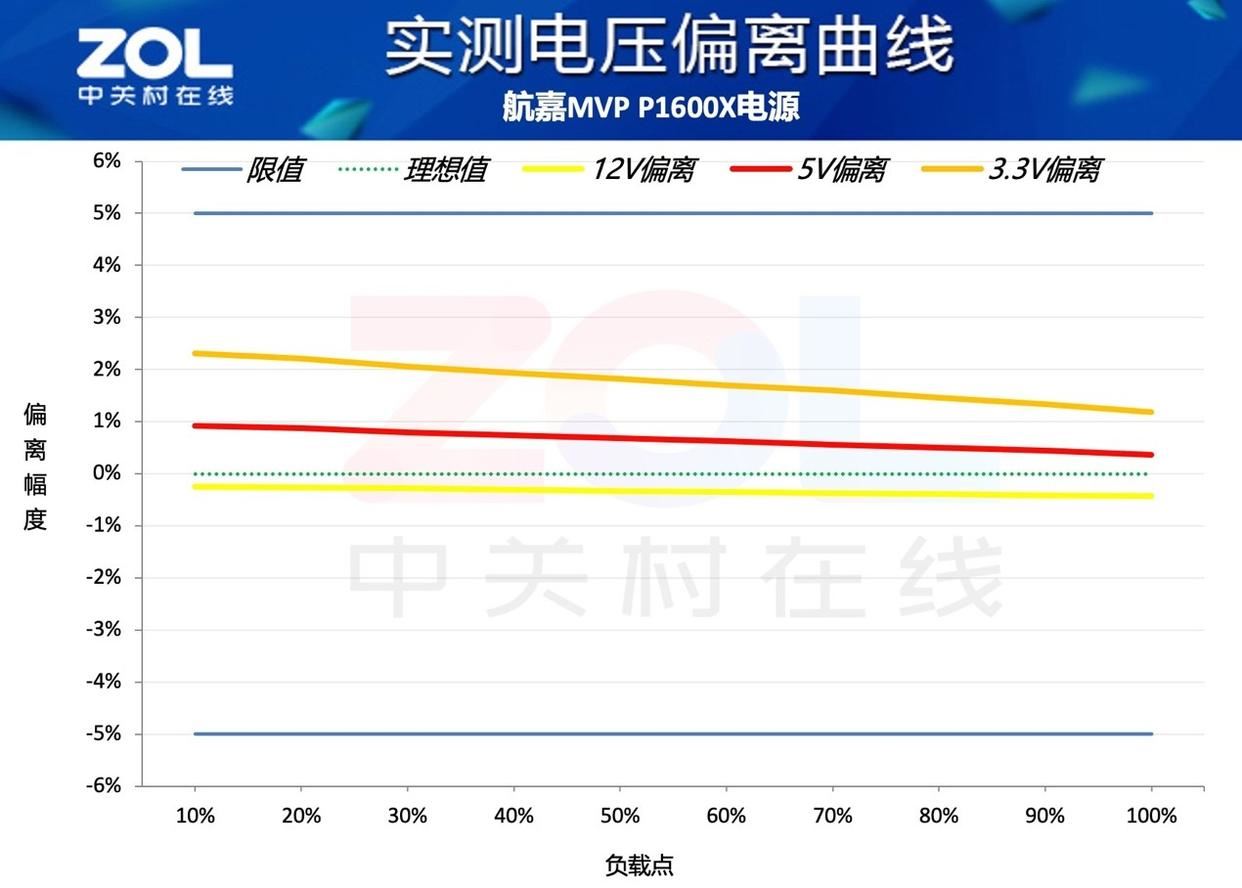

接下來是電壓偏離，即實際輸出電壓和理想值之間的偏差，根據英特爾的ATX電源規范，電壓偏離幅度在±5%內為合格。在實際測試中，航嘉MVP P1600X電源的12V偏離度在-1%以內，5V偏離度也在1%以內，3.3V偏離度在2.5%以內，整體表現不錯。

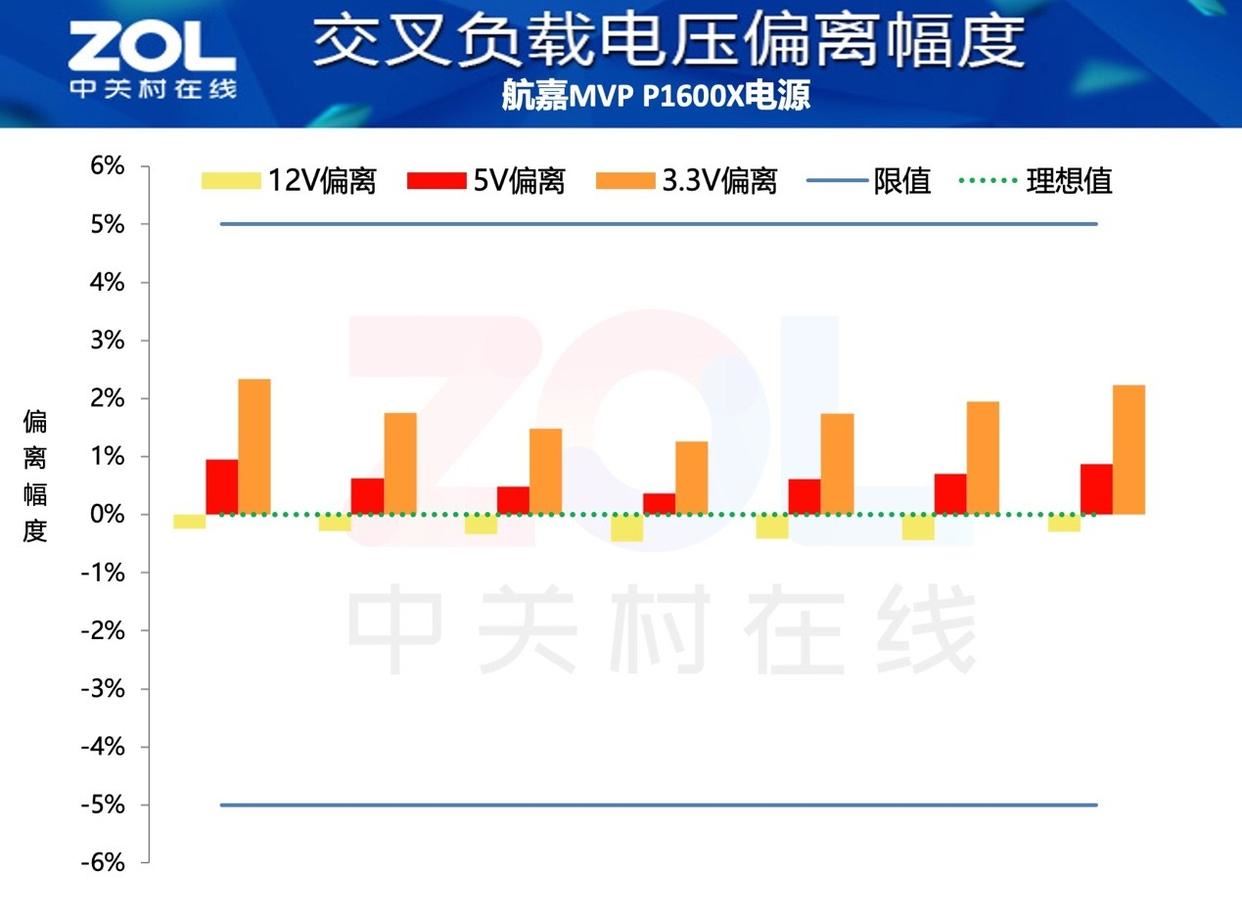

交叉負載電壓偏離，由測試儀器模擬真實的使用環境，亦可設置更加苛刻的條件考驗待測電源的官方標稱最大值，英特爾的ATX電源規范同樣是偏離幅度在±5%內為合格。經測試，航嘉MVP P1600X的交叉負載12V偏離度在-0.5%以內，5V偏離度在1%以內，3.3V偏離度在3%以內，表現依然不錯。

航嘉MVP P1600X的交叉負載偏離設定。

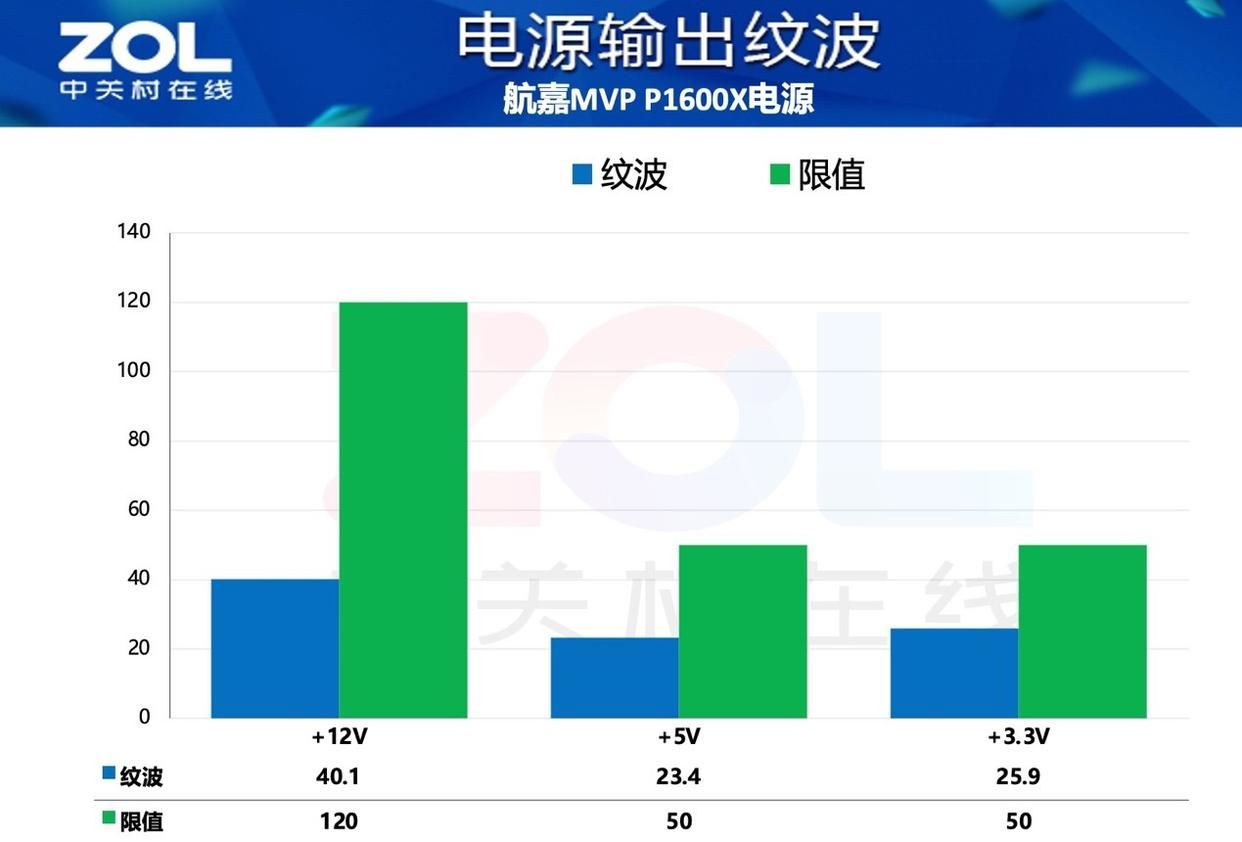

電源紋波的浮動可以直接體現出電源做工和用料表現，經測試航嘉MVP P1600X的+12V輸出紋波最高僅有限值的30%左右，+5V和+3.3V輸出紋波最高為限值的40-50%左右，可見電源的輸出純凈度非常高。

總結

作為航嘉旗下的高端品牌，MVP產品憑借前沿的設計和扎實的做工用料，深受高端玩家喜愛。這款全新的MVP P1600X電源采用主動式PFC+LLC諧振+DC-DC整流的白金架構、第三代SiC半導體、可編程芯片和日系電容，1600W功率充裕澎湃，穩定性出眾。經實測各項參數不僅表現優秀，轉換效率更是遠超白金牌表現，部分負載甚至能達到鈦金牌標準，成為追求高效、穩定的高端玩家的不二之選。
