顯卡：雜牌9550

故障現象：花屏 A40--47......  B0--7....報錯

處理過程：首先觀察外觀，有3顆電容鼓包，換之，線圈對地阻值5 沒有短路 上電測試，核心供電1.6V   正常 顯存供電2.6V 正常 上面有兩個1117電壓 1.8V 具體是上面供電？還不清楚?？赡苁荲DAC、VDDC 供電， 可以點亮 在DOS下也花屏，不算是大花，基本可以看清字，用R3MEMID測試 報錯位置 A通道40-47......... B通道0-7.........   沒有辦法！由于B通道是0開始報錯  只有先查 A通道了 下面是顯存的分區

顯存分布是餅哥教程里面的。

這塊顯存的分布上圖是一樣的，A40-47......報錯      于是和好的顯存A24-31更換一下   故障依舊 報錯位置還是A40-47.....最后餅哥給我說A32-63和A0-31兩顆顯存對換一下 對換完成后，A通道不報錯了，開始查B通道0-7....... 打值  顯存16腳 20腳 47腳 51腳 都是正常 355左右，后來還是替換B0-31和B32-63的顯存替換了一下， 這次是A通道和B通道全部報錯，崩潰。

由于手頭顯卡比較少，練手的機會不多，如果不找錯問題所在，就少了一次實踐的機會，沒辦法繼續，后來就開始查打值B通道的地址線，顯存的28腳 也就是地址線 阻值 600多和別的明顯不一樣！跑線跑到一個150的排阻，在線測量電阻200多，和別的明顯不一樣！別的都是6，吹下來更 換了一個，阻值正常，28腳也是355左右了！上機測試，還是A和B全部報錯！想到刷BIOS，刷完BIOS 以后 這次是B通道0--7......報錯

地址線打值：當打到顯存28腳的時候，阻值600多，別的是355，跑線跑到一個150的排阻，阻值還是600多，沒多想換了再說，上機測試，故障依舊， 郁悶，由于顯存都是對換過的，害怕虛焊，拿鑷子撥了好幾遍，沒有問題， 沒了思路，痛苦??！沒辦法繼續打值，當打到B通道顯存31 腳，32腳的時候，表筆放上去是324，拿下來在放上去是355，一會324，一會355，按壓PCB板，阻值一會一變，以為是PCB板的問題，這個時候 基本都放棄了，后來想到150排阻的問題，跑線果真到了150的排阻，測試阻值355正常，無奈，最后不報任何希望把150的排阻全部加焊了一下，正面4 顆，反面4顆，上次測試，還是花，軟件的測試結果讓我心里猛的一喜，報錯位置為B48--55后面沒 有帶.... 說明這一組數據位有問題，打值16腳，600多，20腳355，不 正常，16相連的是150的電阻，不是排阻了，加焊！上機測試，不報錯了，跑3D也沒有問題，心里那個爽啊！痛苦并快樂著，拿天那水刷了一下，又測試，有 一個數據位報錯，具體是什么位置忘記了，加焊相連的電容，OK 上機測試無任何問題。中間出現了好多次A和B通道全部報錯的情況。' e+ w

  W' |) T% I% \' o$ c
* P, c, m  A7 C
維修總結：個人的思路有一定的問題，一直只想到顯存壞和 PCB板變形或GPU壞造成的原因，根本沒有想到與地址線和GPU相連的150排阻虛焊出現的問題，看來以后要多注意這方面的問題，以上是個人的總結，如 有不對，請大家批評指正。' A, Z, |% Q" P

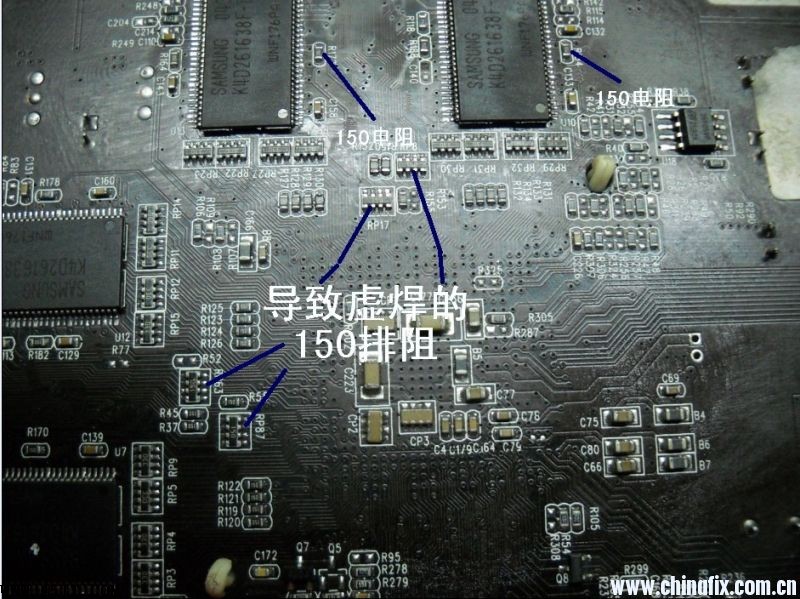

下面這張圖是這片 顯卡排阻和電阻虛焊的位置/ k( C3 J4 \2 o
