TAOTRONICS耳機內部做工如何 TAOTRONICS真無線藍牙耳機拆解過程圖解評測

發布時間：2019-09-17 14:26:06 作者：佚名

Taotronics的制造商是深圳市鄰友通科技發展有限公司，屬于深圳市澤寶電子商務股份有限公司的子公司，Taotronics是其子品牌之一。了解了產品品牌的背景，我們進入正題，來看看這款產品的做工和構造，對此，我愛音頻網對TROTRONICS真無線藍牙耳機進行了拆解

Taotronics的制造商是深圳市鄰友通科技發展有限公司，屬于深圳市澤寶電子商務股份有限公司的子公司，Taotronics是其子品牌之一。了解了產品品牌的背景，我們進入正題，來看看這款產品的做工和構造，對此，小編對TROTRONICS真無線藍牙耳機進行了拆解，一起來看看。

TAOTRONICS真無線藍牙耳機拆解過程圖解評測：

一、Taotronics真無線藍牙耳機的開箱

產品包裝盒的正面，寫有TWS的全稱：TRUE WIRELESS STEREO，下方是用較大號字體寫的EARBUDS，即該款產品的名稱。

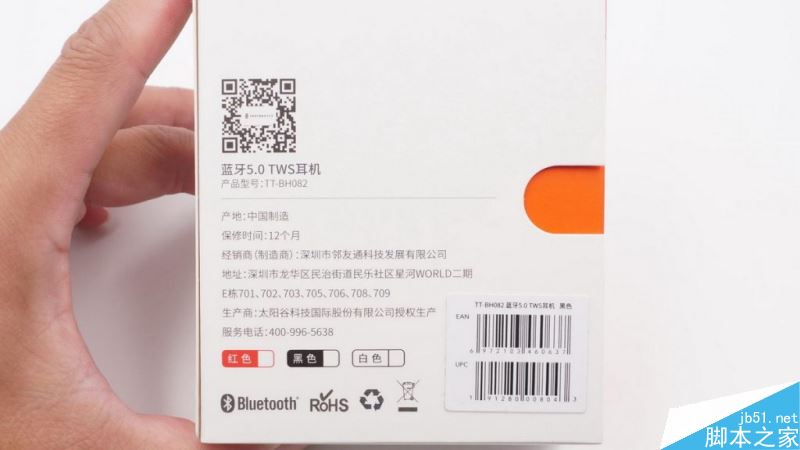

產品包裝盒的背面，有產品相關的信息介紹；產地：中國制造，保修時間：12個月，經銷商，地址，生產商，服務電話，以及附著產品的條形碼貼紙。

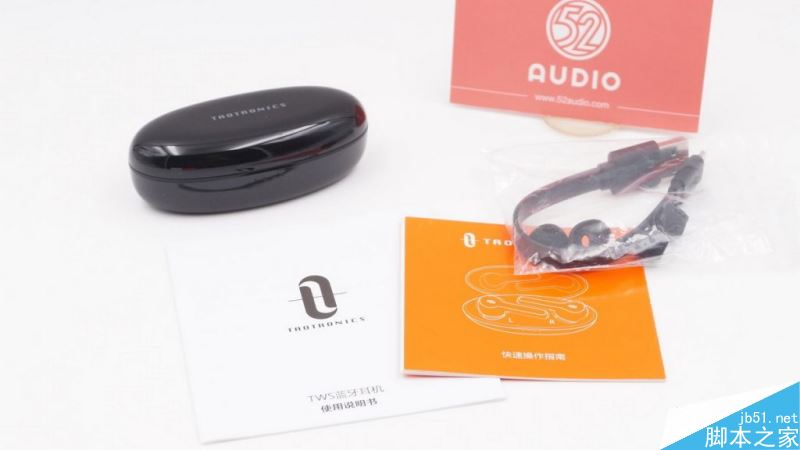

包裝內含產品一個，使用說明書一本，充電線一條，快速操作指南一本，兩副額外的耳機膠套。

充電線和膠套特寫，充電線較短。

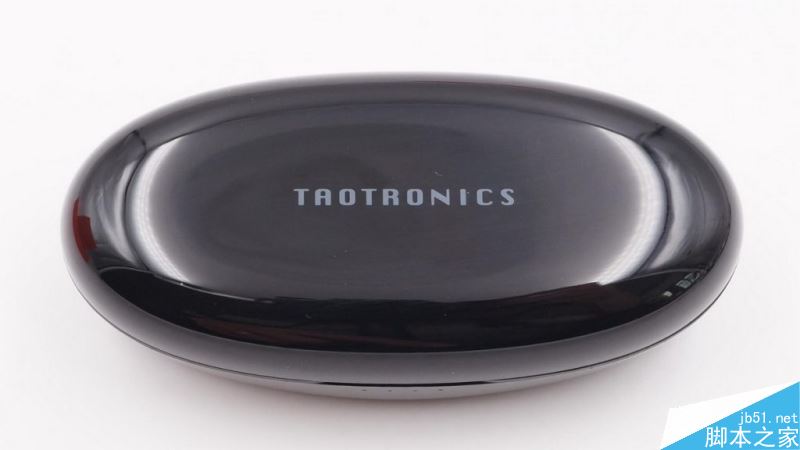

Taotronics真無線藍牙耳機充電盒的頂部。上方標注產品品牌英文名稱：TAOTRONICS。

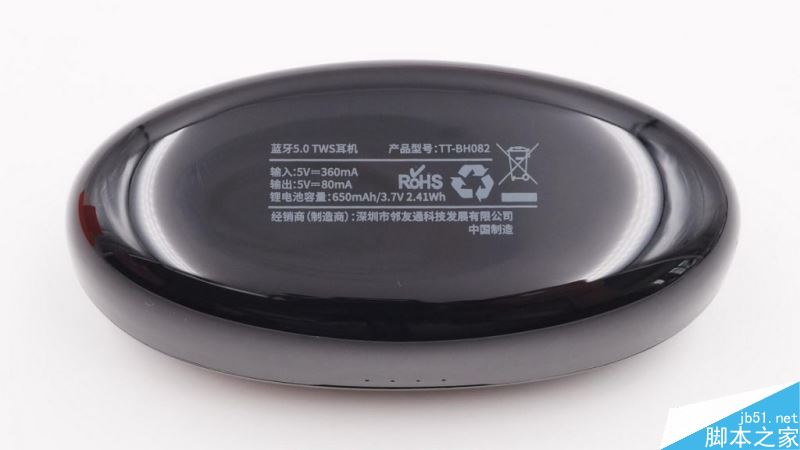

充電盒底部標注有充電盒的相關信息，產品型號：TT-BH082，輸入：5V—360mA，輸出5V—80mA，鋰電池容量：650mAh/3.7V 2.41Wh。

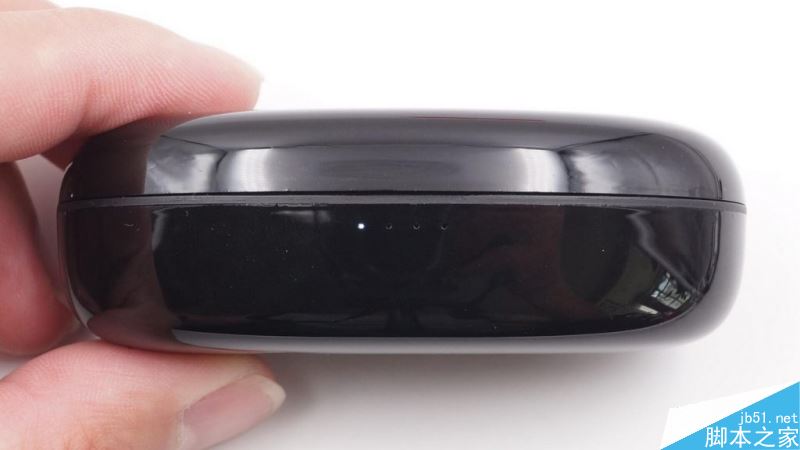

充電盒正面有四顆LED電量指示燈。

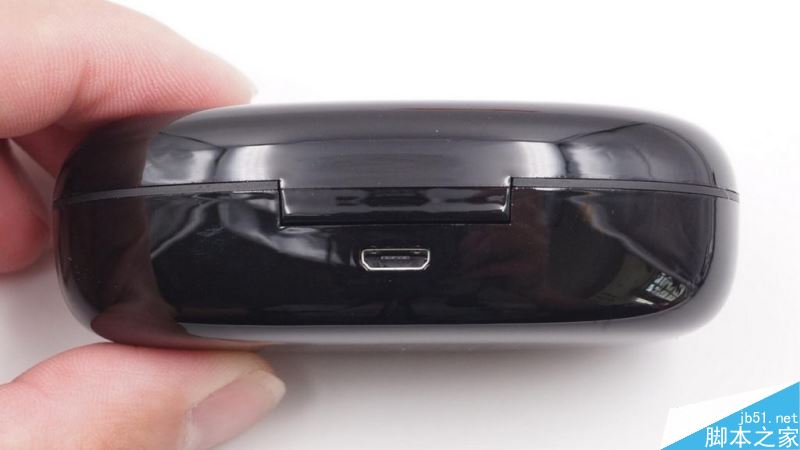

充電盒背面有一個Micro-USB接口。

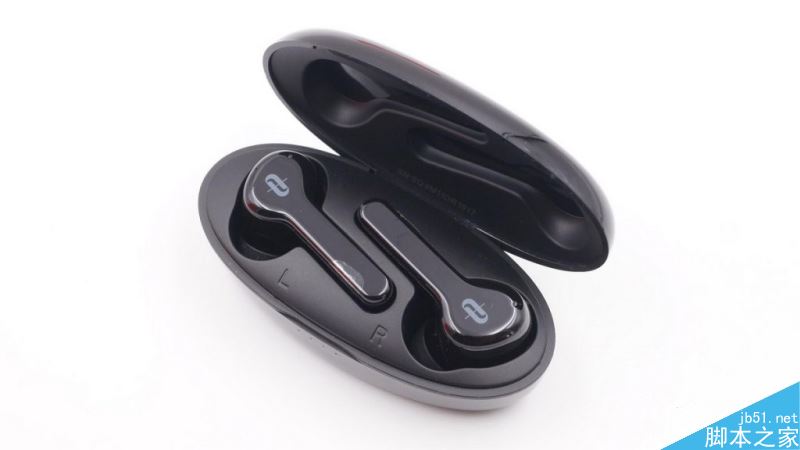

打開充電盒蓋，露出TAOTRONICS真無線藍牙耳機真容。

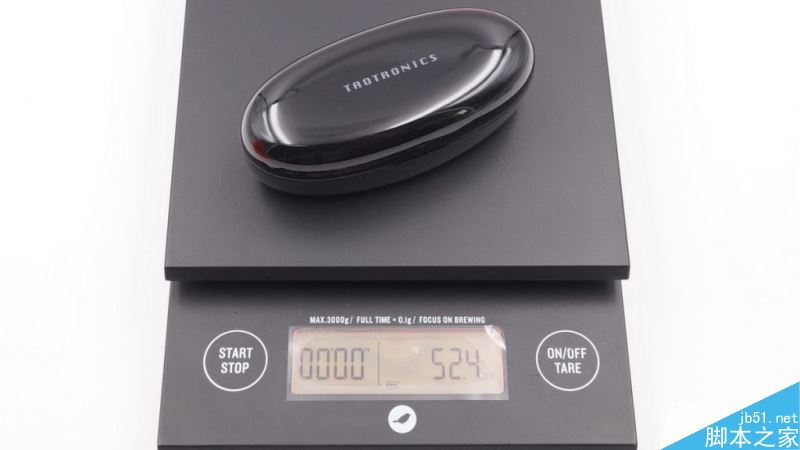

充電盒與耳機的重量為：52.4g。

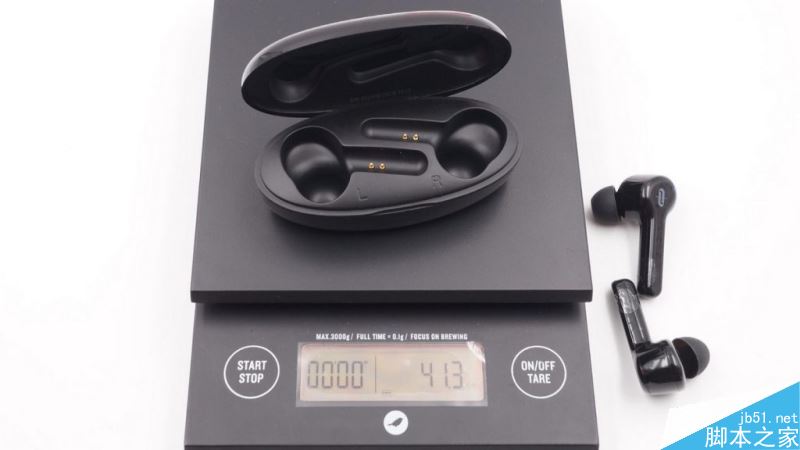

充電盒的重量為：41.3g。

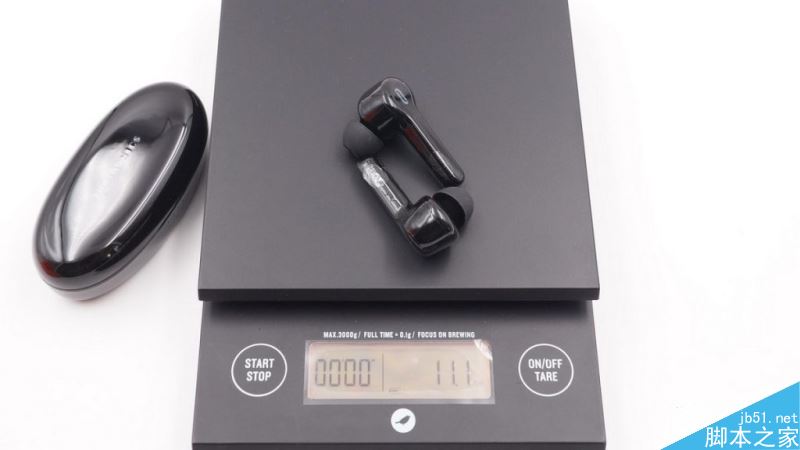

兩只耳機的重量為11.1g，與官方的5.4×2=10.8g接近。

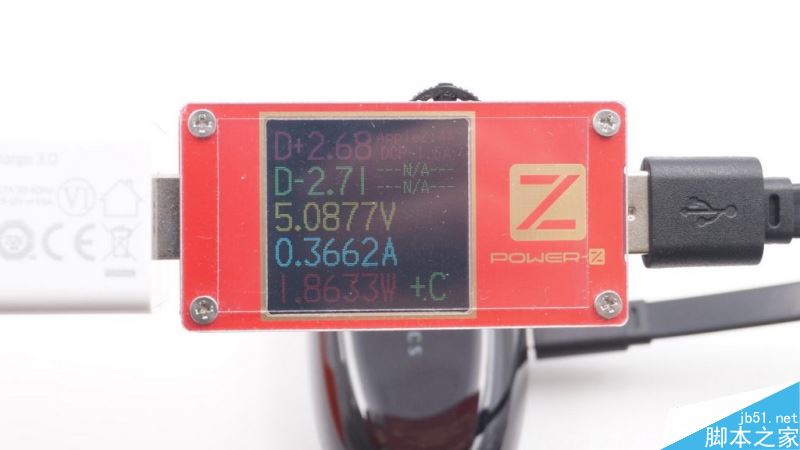

小編采用ChargerLAB POWER-Z KT001進行有線充電測試。

二、TAOTRONICS真無線藍牙耳機的拆解

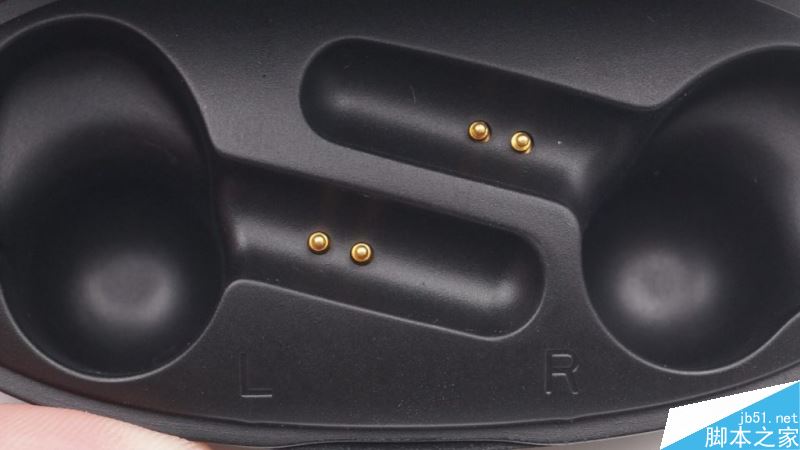

充電盒內部的充電金屬觸點。

充電盒的殼體通過卡扣結構連接固定。

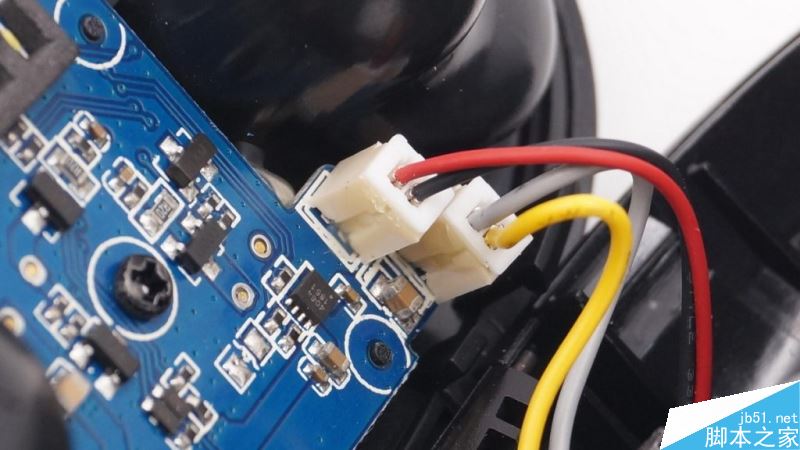

充電盒內部的導線與主板通過插座連接。紅黑為電池插座，灰黃為充電副板插座。

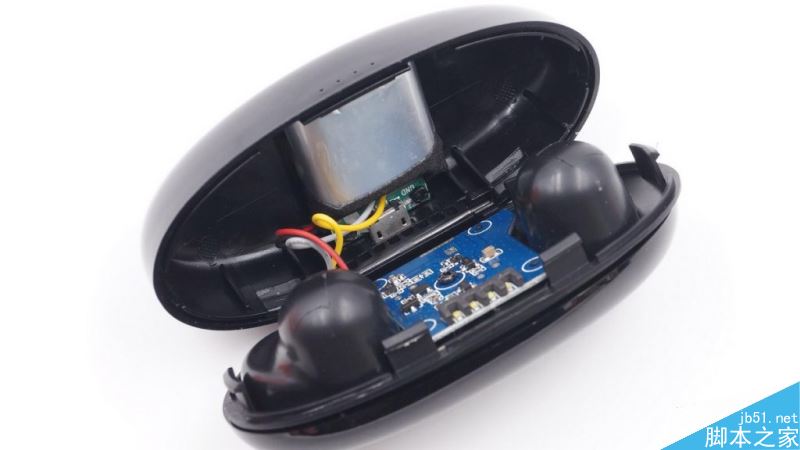

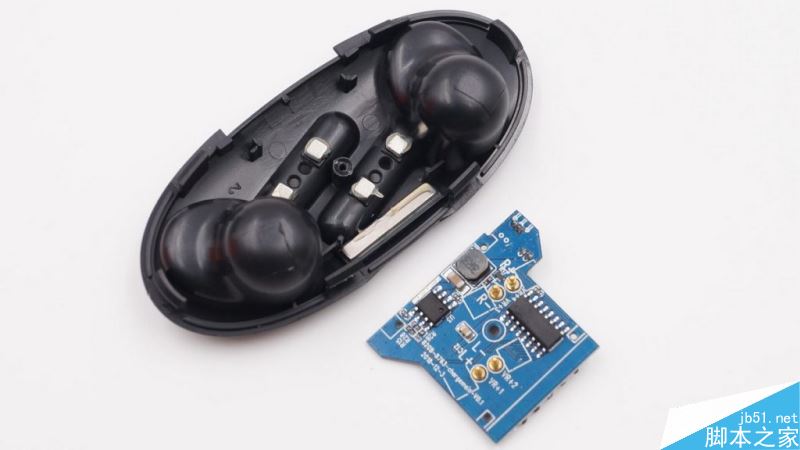

充電盒內部的結構和主板特寫。

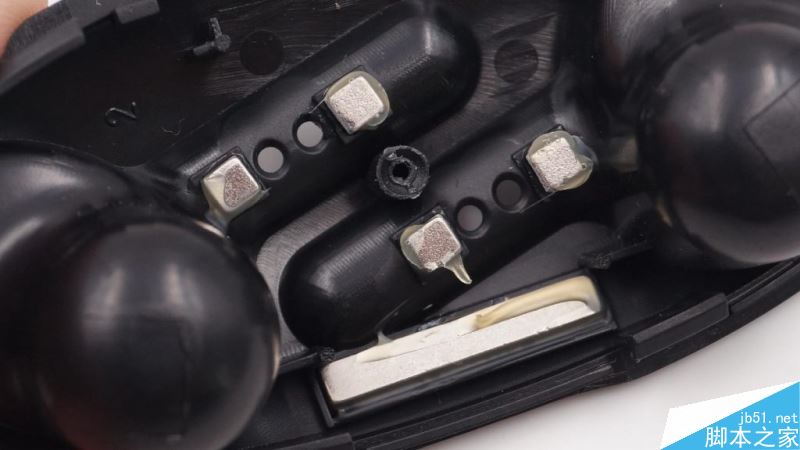

充電盒內部的四個小磁鐵，用于耳機端與充電盒端的磁吸固定，還有一個細長條形磁鐵，用于充電盒的磁吸關閉。

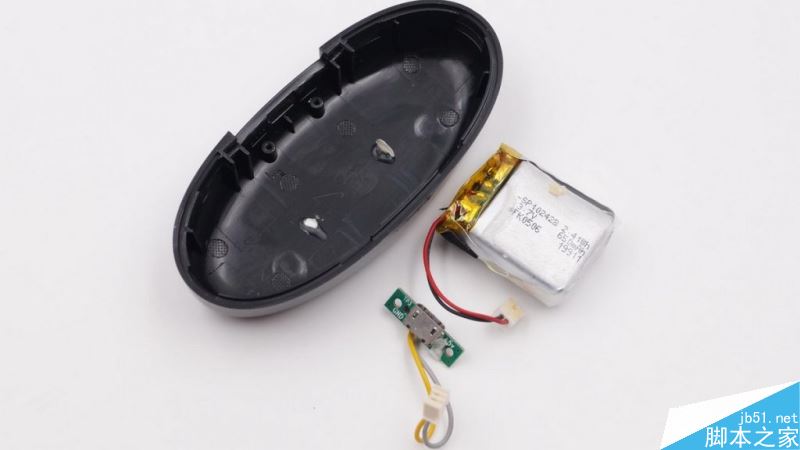

內部的軟包鋰電池和Micro-USB接口小板。

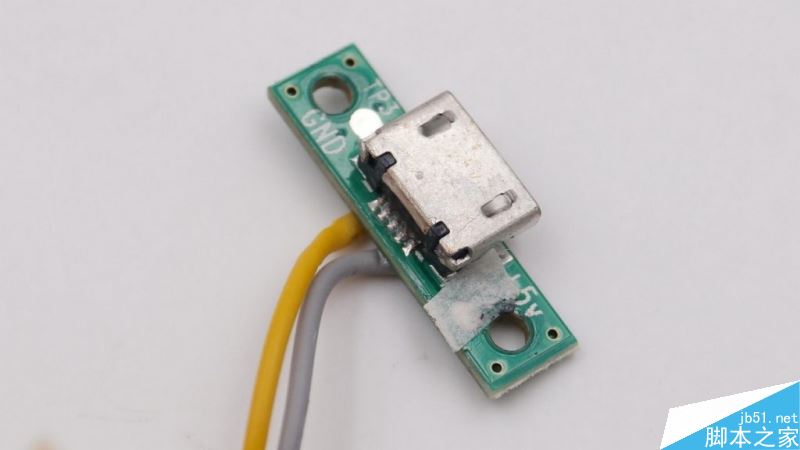

Micro-USB接口特寫。

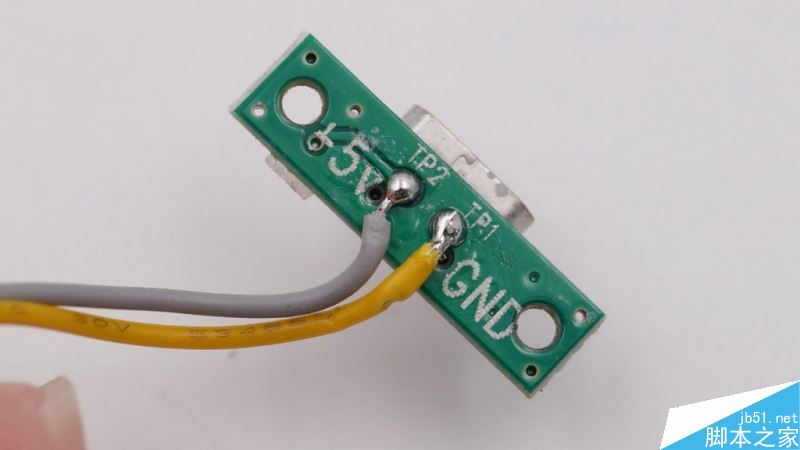

Micro-USB小板背面的導線連接處，焊點飽滿。

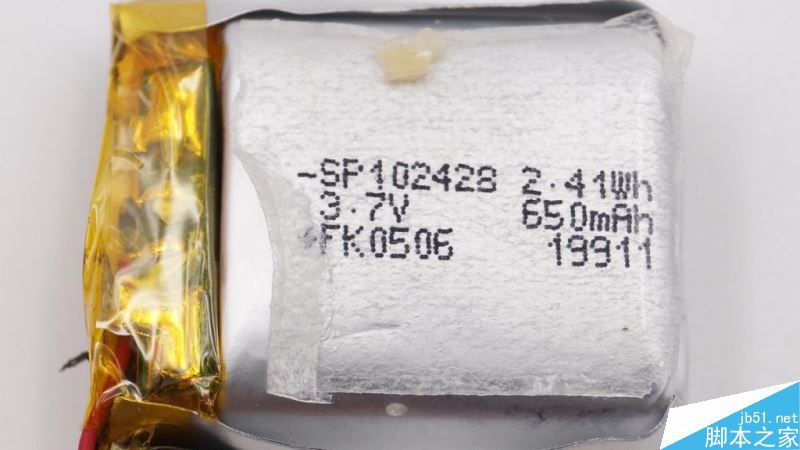

軟包鋰電池信息，型號：sf102428，電壓3.7V，容量650mAh。

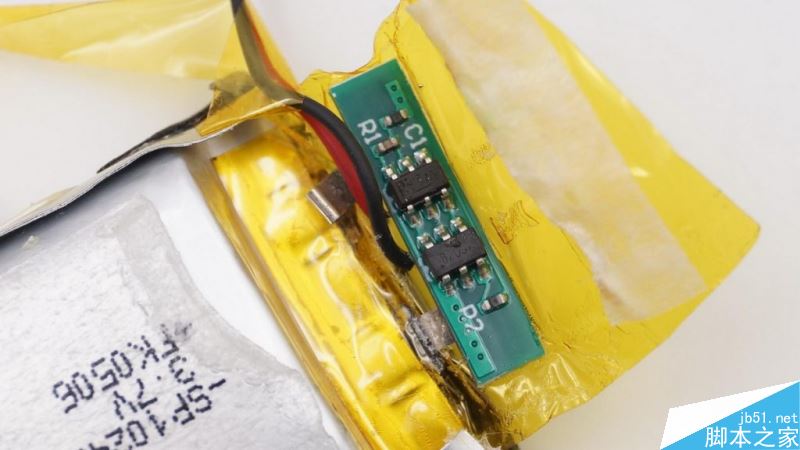

電池上的電路保護板。

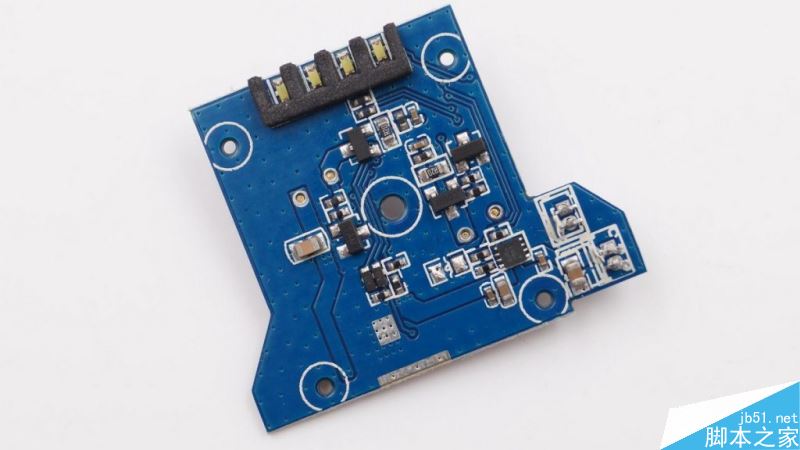

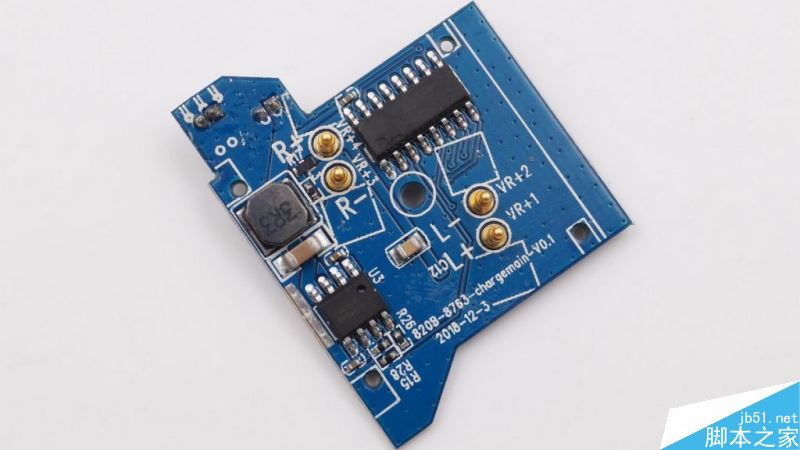

充電盒主板一面特寫。

充電盒主板另一面特寫。

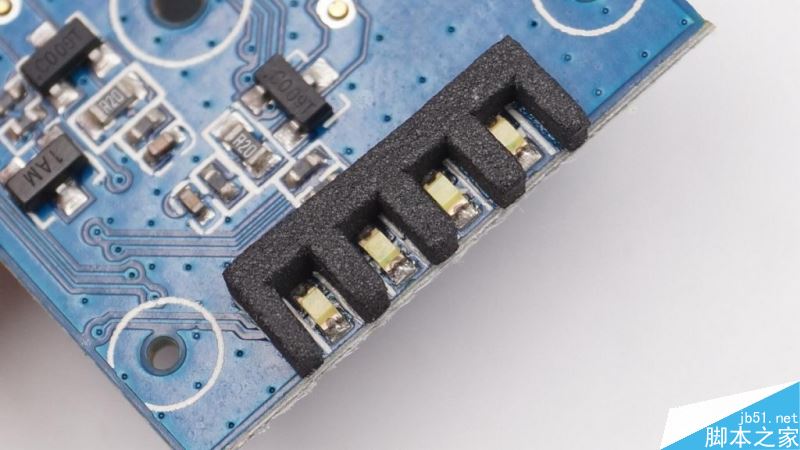

主板上的四顆LED指示燈，周邊被黑色海綿包圍，起到遮光作用。

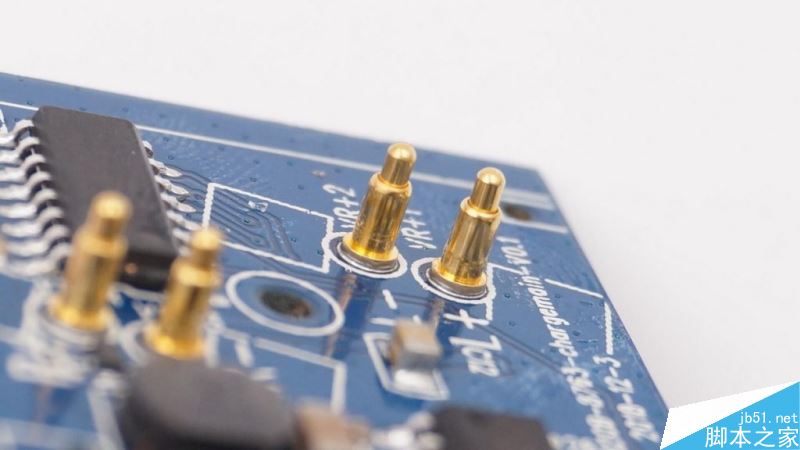

主板上的 pogo pin頂針特寫。

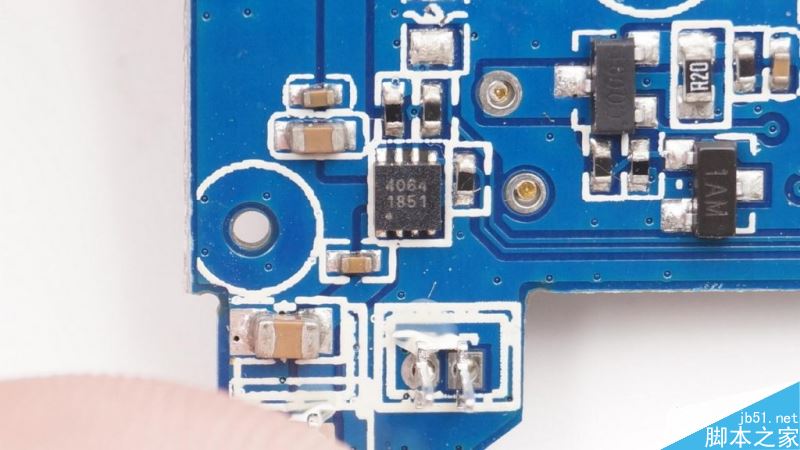

絲印4064 1851 IC。

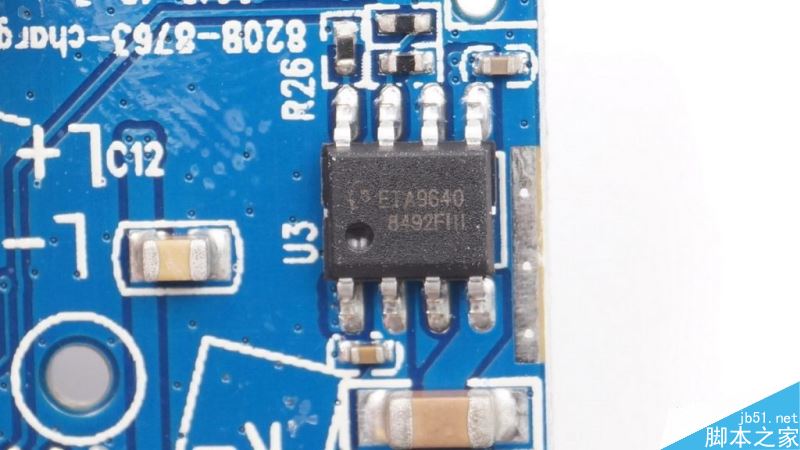

鈺泰ETA9640。ETA9640是是一顆專門針對移動電源設計的單芯片集成所有充電,放電以及空載識別,電量顯示功能的PMU。ETA9640支持1A充電,5V-1A放電,1 LED電量心跳燈（亮燈負載電流為5mA）,三合一移動電源芯片,ESOP8封裝,帶EN使能,也可配MCU是一顆專門針對移動電源設計的單芯片集成所有充電,放電以及空載識別,電量顯示功能的PMU。

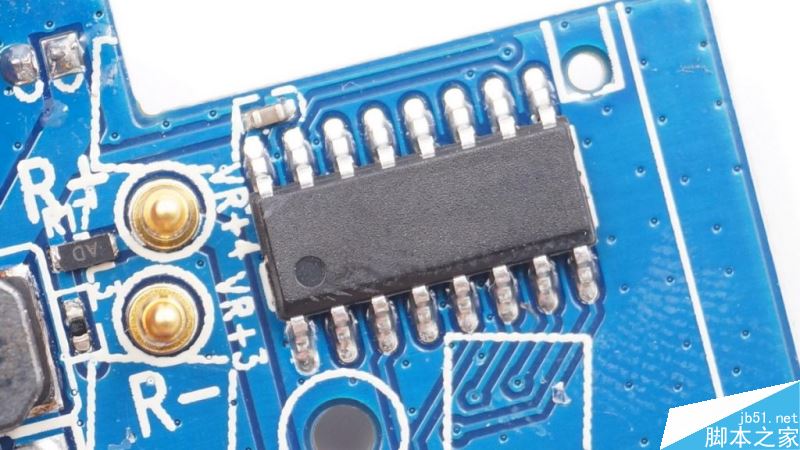

主板上信息不詳?shù)腎C。

我們接著來看耳機端的部分。

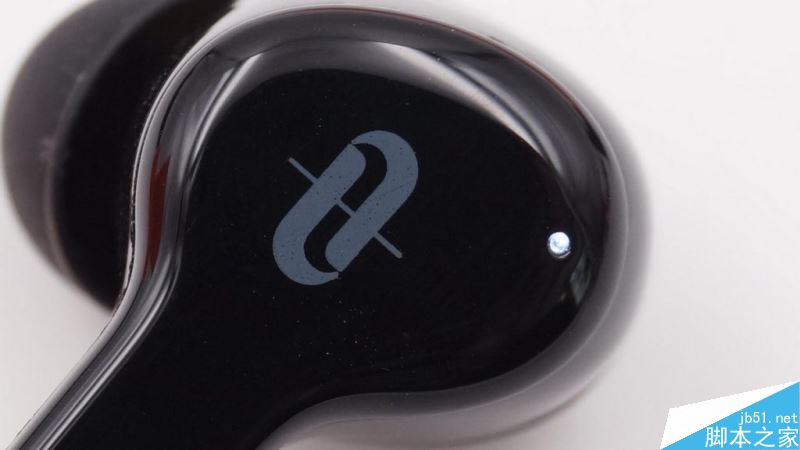

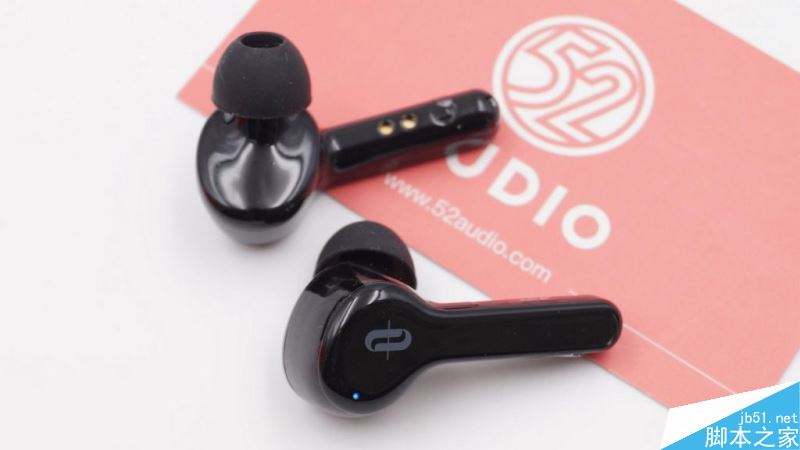

耳機背部有產品的logo，logo的區域同時也是觸控區域，邊上有一顆LED指示燈。

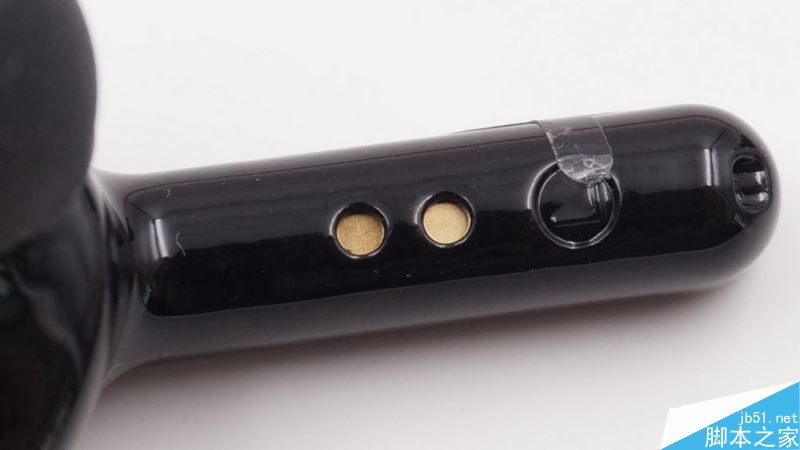

耳機上的兩個充電金屬觸點。

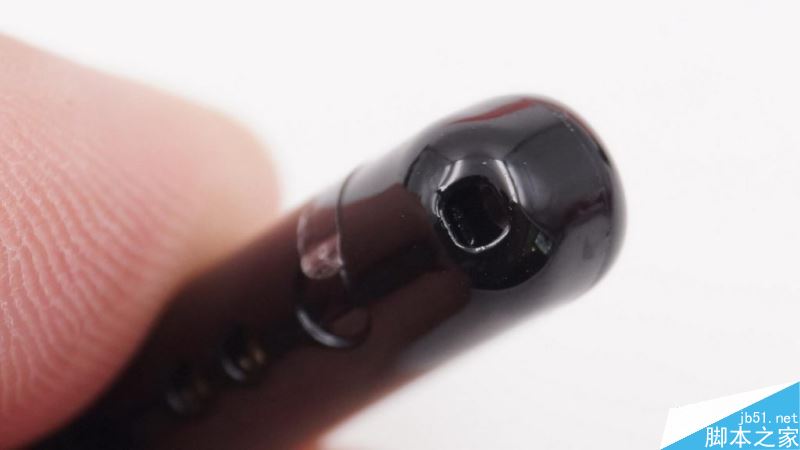

耳機底部的麥克風口。

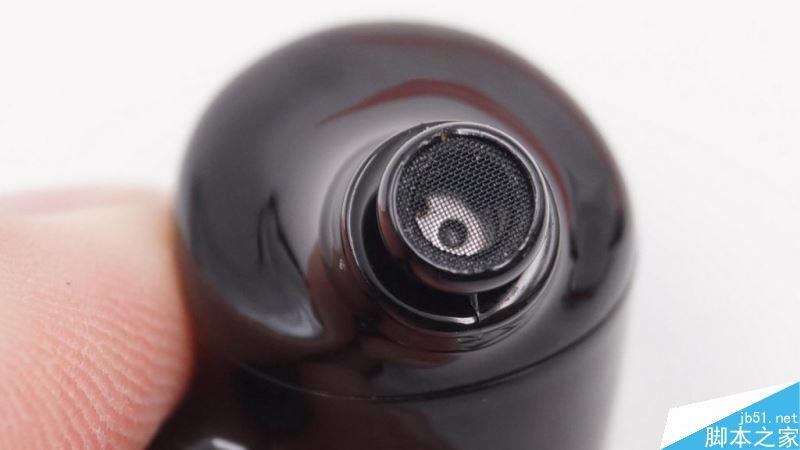

耳機揚聲器開口的網狀防塵罩。

我們接著拆解耳機端。

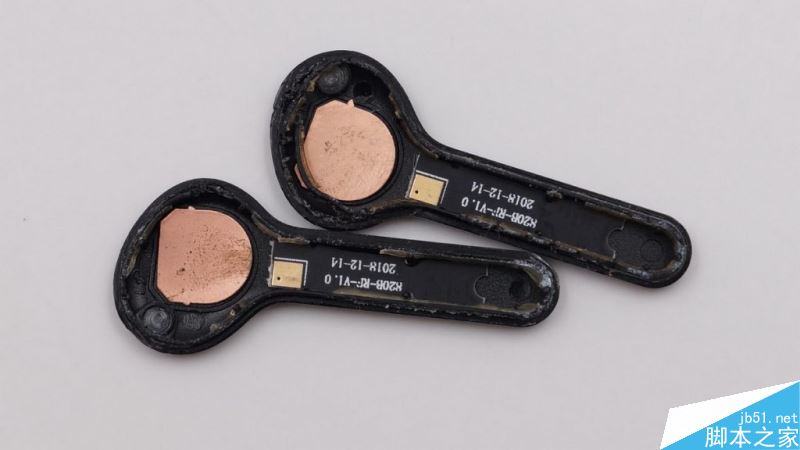

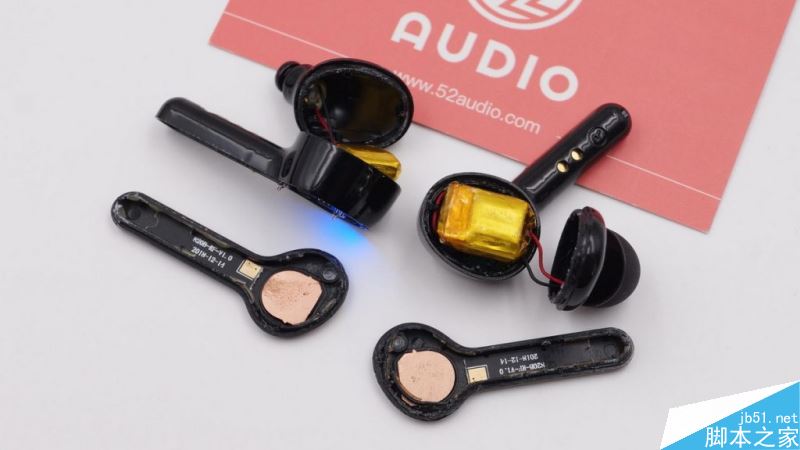

耳機端內部的銅色金屬薄片是觸控感應區域，下方的黑色長條是耳機的天線。

內部揚聲器特寫，導線連接方式為焊接。

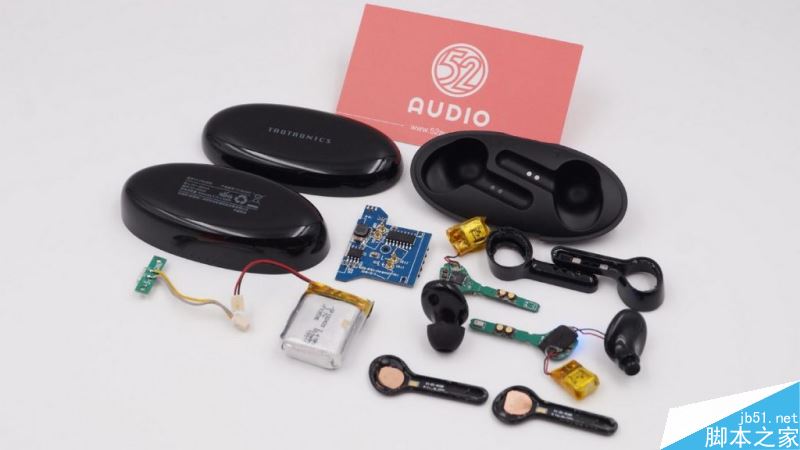

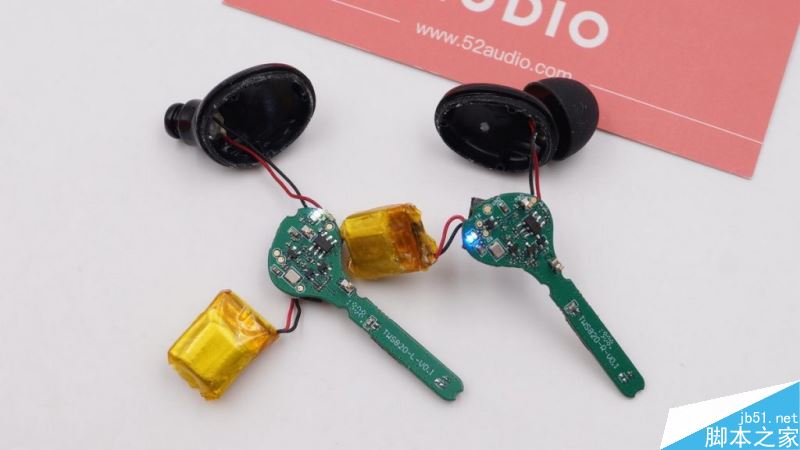

耳機端內部結構主要為三部分，電池，主板，揚聲器。

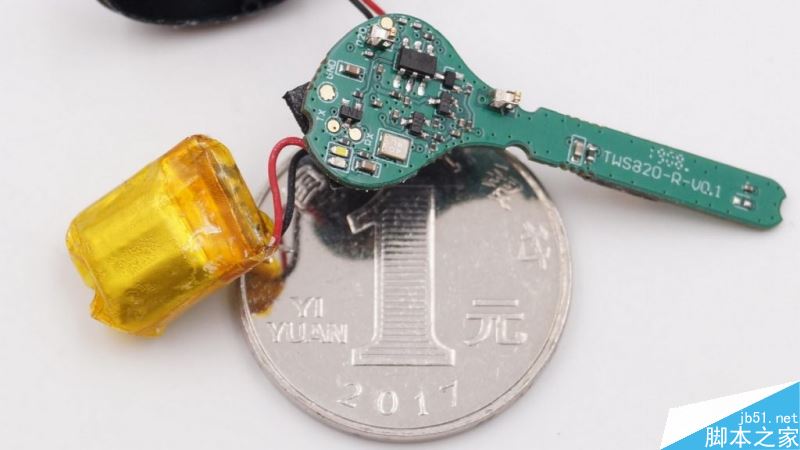

電池和主板與一元硬幣的比較。

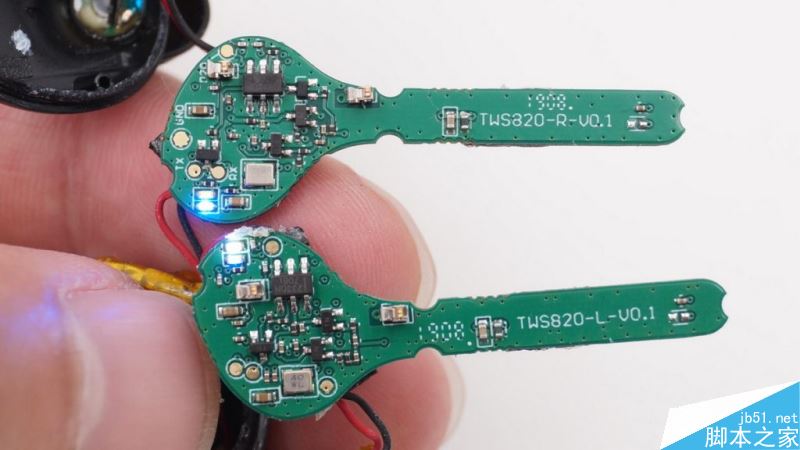

左右耳機兩塊主板特寫，左右耳機兩塊主板部件位置略有不同，不是呈現完全對稱。

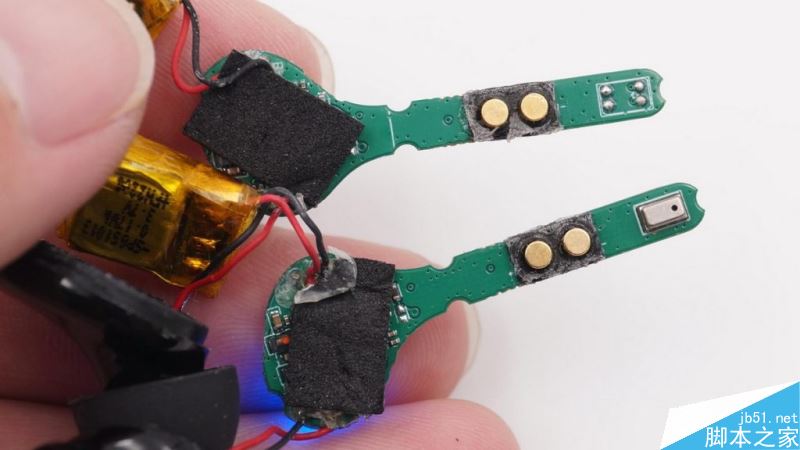

主板另一面主板板頭被黑色海綿覆蓋，起到緩沖和遮光的作用?？梢娭靼逵覀?cè)末端只有一只（左）耳機具備通話硅麥。

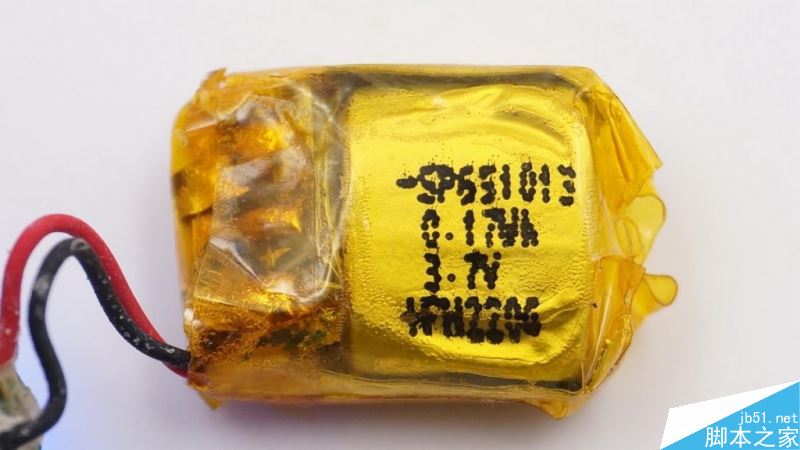

內置的聚合物鋰電池，容量0.174A，電壓3.7V。

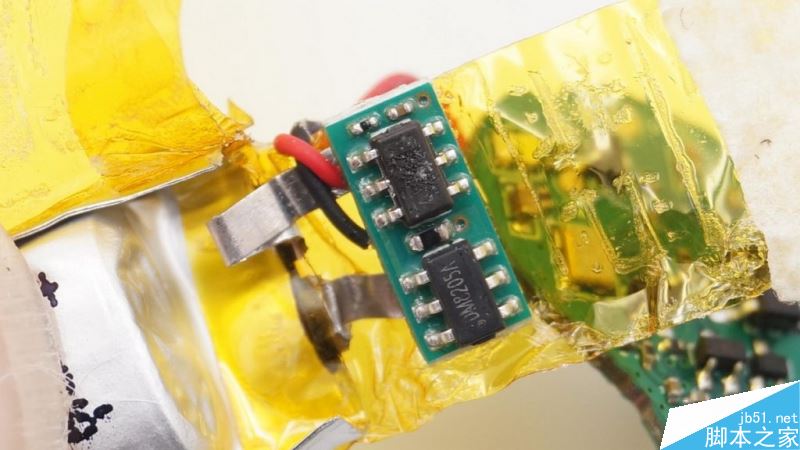

與電池連接的電路保護板。

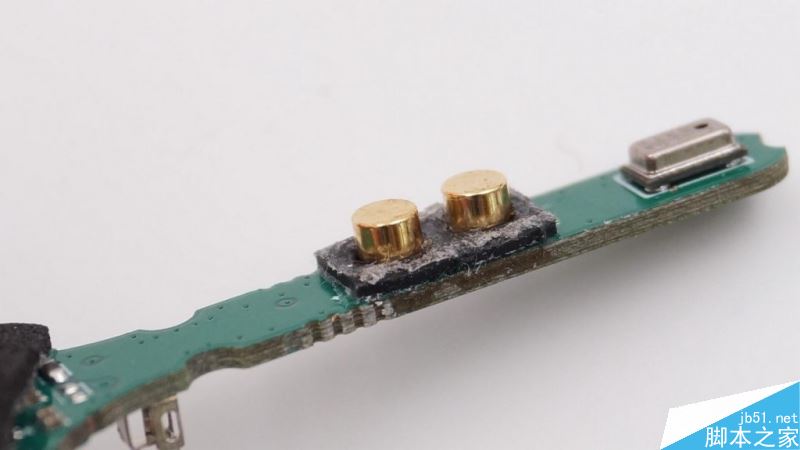

內部的充電金屬觸點特寫，觸點與主板之間同樣有黑色海綿作為緩沖層。

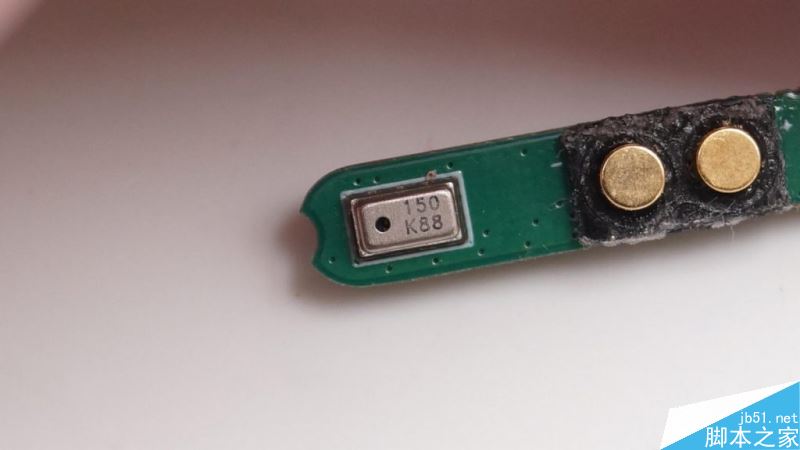

絲印150K88硅麥克風。

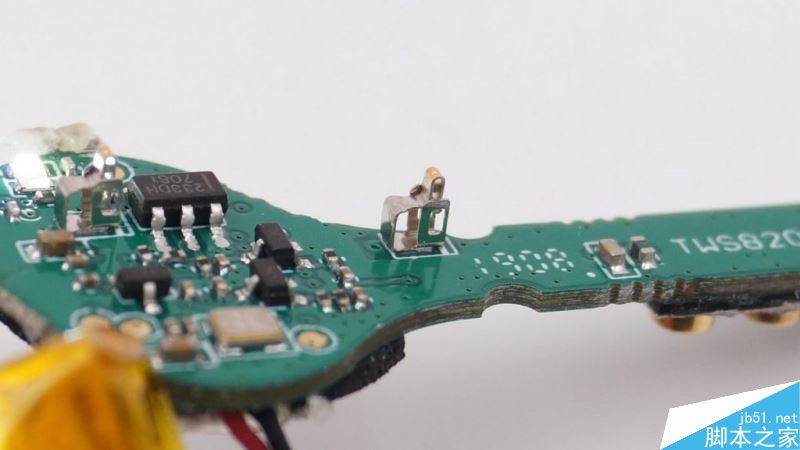

主板上的天線金屬彈性觸點。

主板上的觸控金屬彈性觸點。

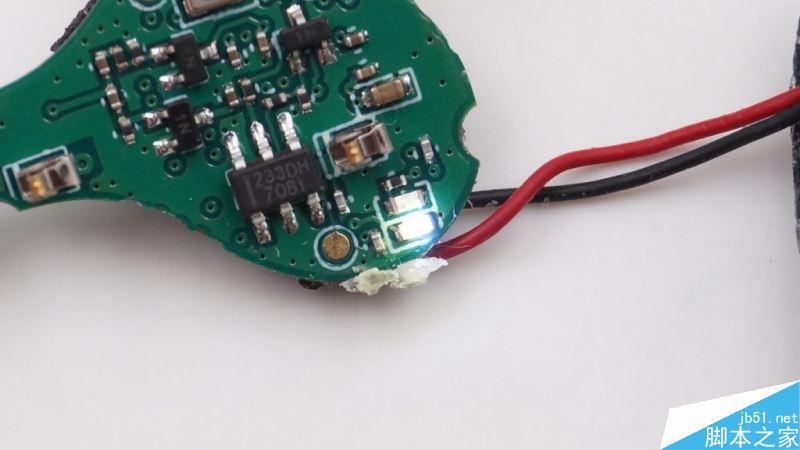

主板上的LED指示燈。

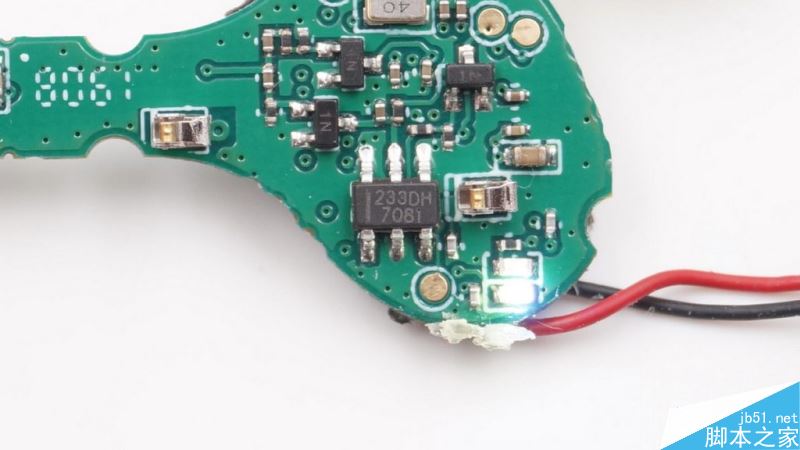

絲印233DH7081 單按鍵觸摸檢測 IC。

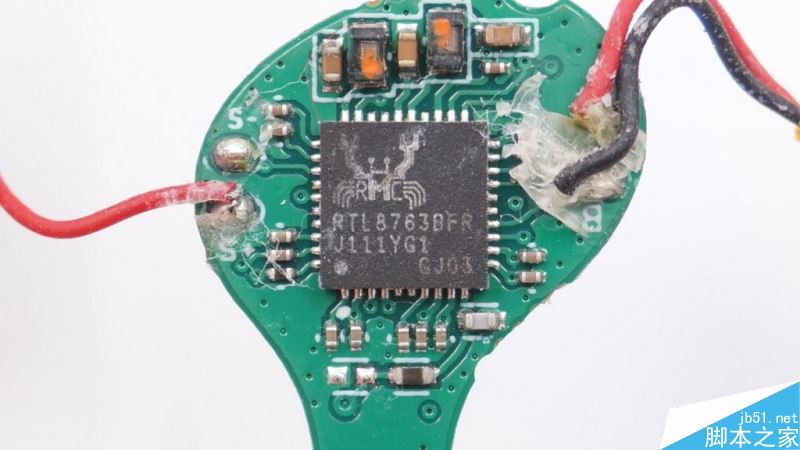

瑞昱RTL8763BFR。RTL8763B是REALTEK瑞昱首款完整的TWS真無線藍牙耳機一體化方案，支持藍牙5.0，支持HFP 1.7、HSP 1.2、A2DP 1.3、AVRDP 1.6、SPP 1.2、PDAP 1.0，具有雙耳通話功能。RTL8763B具有32位ARM處理器，24位DSP，運行頻率最高160MHz，內置8Mbits Flash內存。它還內置了鋰電池充電管理，內置過壓、過流、欠壓保護等電池防護裝置。在擴展性方面，支持三路LED驅動，支持觸摸IC控制，支持模擬和數字麥克風輸入，并且支持雙麥克風。在降噪方面，支持降噪功能和環境音監聽模式，可以說是一款高性能的全能的TWS真無線藍牙耳機一體化方案。
