FIIL是搖滾音樂人汪峰參與創立的耳機品牌，中文名斐耳，旗下?lián)碛蠧lassic系列、Sports系列和The Art of Audio系列真無線耳機，藍牙音箱等，致力于為用戶提供高品質無線音樂體驗。FIIL Key Max是Classic系列最新推出的頭戴式耳機產品，擁有著出色的降噪性能，并獲得了Hi-Res無線/有線雙金標認證。

在降噪體驗方面，F(xiàn)IIL Key Max頭戴式耳機可提供-48dB深度降噪效果，并搭載了FIIL獨創MAF調噪系統，支持降噪、兼聽、風中、開放四種模式，用于滿足各種場景的降噪需求。在音質方面，搭載40mm釹鐵硼動圈單元，F(xiàn)IIL專利低音增強管+雙阻尼聲腔聲學TDDC系統，提供出色的音質效果；支持LDAC高清音頻解碼，聲音更加豐富細膩；還支持影院模式，帶來電影院般的空間立體音效。

其他方面，F(xiàn)IIL Key Max頭戴式耳機支持雙麥AI智能通話降噪，提供高清通話效果；支持雙設備連接，切換流暢便捷；支持藍牙5.4無線連接，可提供80h+的超長續航；支持快充，充電5分鐘可聆聽5小時，還支持有線模式，沒電也能正常使用。下面一起來看看這款產品的詳細拆解報告吧~

一、FIIL Key Max頭戴式降噪耳機開箱

FIIL Key Max頭戴式降噪耳機包裝盒設計簡約，正面展示有品牌LOGO和產品名稱，以及Hi-Res無線/有線高清音頻認證標志。

包裝盒背面介紹了產品的詳細功能特點和參數等信息，型號：F046，藍牙距離＞10m，充電輸入：5V-500mA，藍牙解碼：LDAC/AAC/SBC，藍牙版本：5.4，電池容量：500mAh，顏色：皓月白，制造商：江西斐耳科技有限公司。

包裝盒側邊介紹了產品的主要特點：48dB雙饋混合降噪、專利TDDC低音增強聲腔、高清音頻認證、80小時超長續航。

包裝盒另外一側設計“FIIL Key Max”產品名稱。

包裝盒頂部設計有品牌LOGO“FIIL 斐耳聲學”。

包裝盒內部物品有耳機、充電線、收納袋和說明書。

USB-A to Type-C接口耳機充電線。

耳機收納袋，外部采用了耐磨耐劃的皮革材質，內部為柔軟的棉布材質。

FIIL Key Max頭戴式降噪耳機整體外觀一覽，產品結構功能性完整，支持旋轉、伸縮調節、折疊等功能，能夠很好的適配不同用戶使用，同時方便收納攜帶。

耳機外側外觀一覽，頭梁與耳罩采用了經典的半月形懸掛銜接，可以實現耳罩的上下旋轉，適配不同頭型。

耳罩背部特寫，設計層次感豐富，圓形“FIIL”品牌裝飾蓋板，采用了類珍珠光澤處理，有效提升了時尚感。

耳殼背部的前饋降噪麥克風拾音孔特寫。

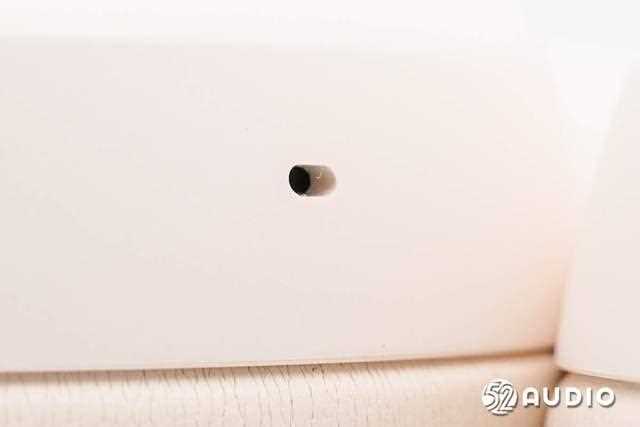

懸掛下方耳殼上的調音孔特寫。

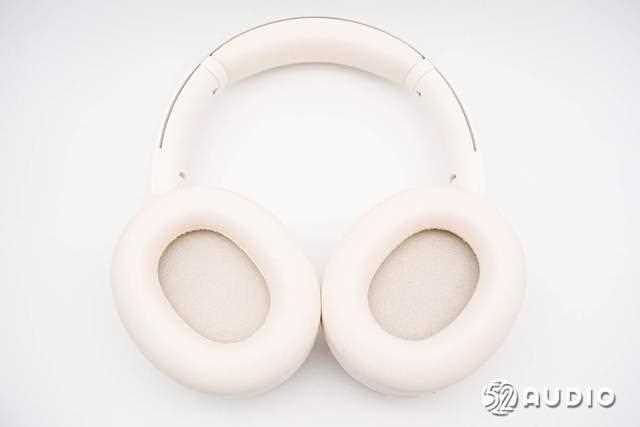

耳機內側外觀一覽，采用了蛋白皮材質的耳罩，填充物柔軟，佩戴舒適親膚。

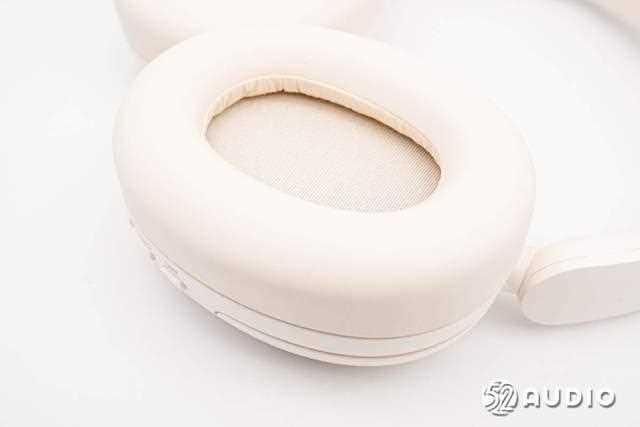

耳罩體積較大，深度適中，帶來很好的包裹性，實現更沉浸式的聽音體驗。

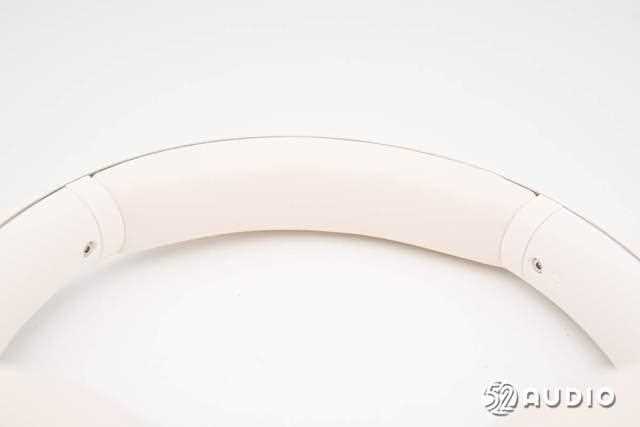

頭梁內側設計有頭墊，佩戴分散頭部壓力，能夠?qū)崿F(xiàn)更長久的舒適佩戴。

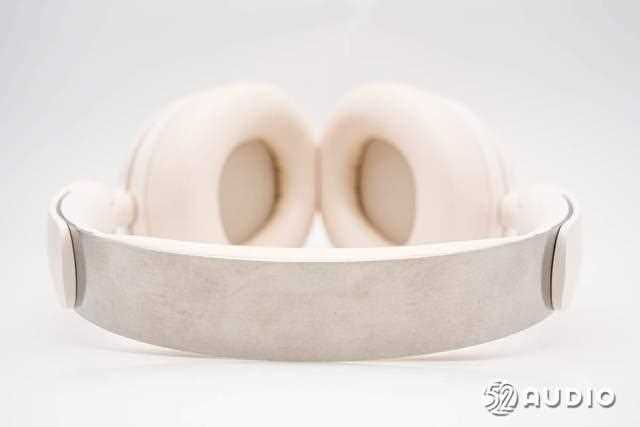

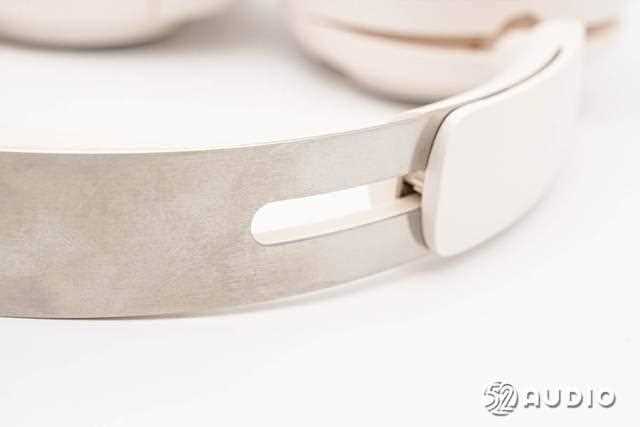

頭梁外側采用了外露金屬骨架的設計，獨具特點，同時有效降低產品重量，提升佩戴舒適性。

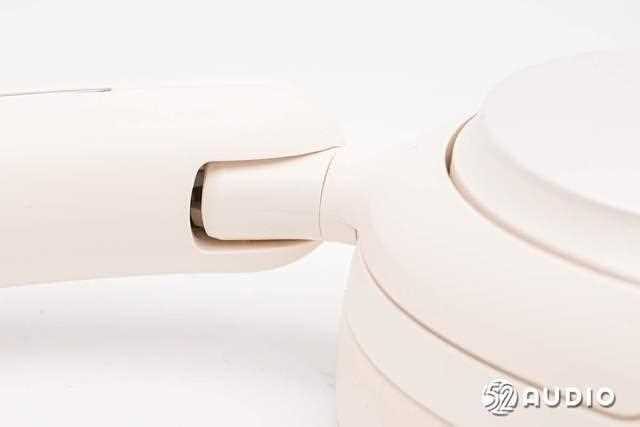

頭梁可伸縮調節，適配不同用戶的需求。

滑軌內側標注有產品信息，與外部包裝盒一致。

懸掛的轉軸結構特寫，實現左右旋轉功能。

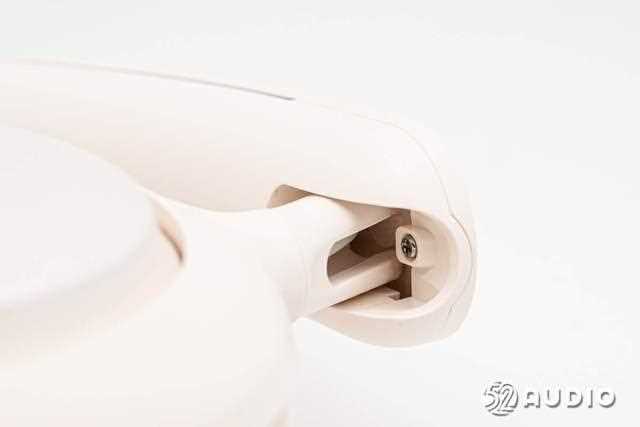

耳機的折疊結構特寫。

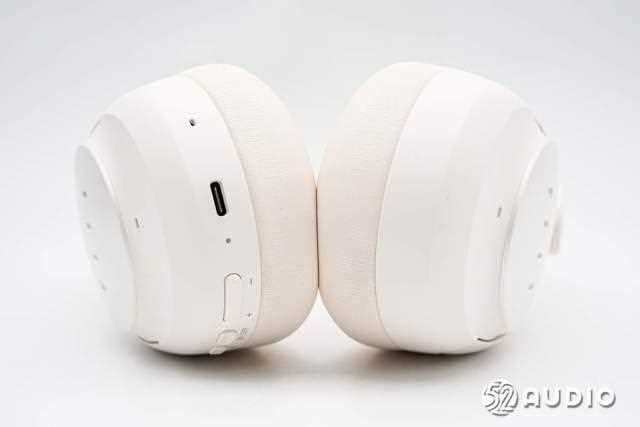

耳殼底部外觀一覽，右側耳殼上設置有功能按鍵和功能接口。

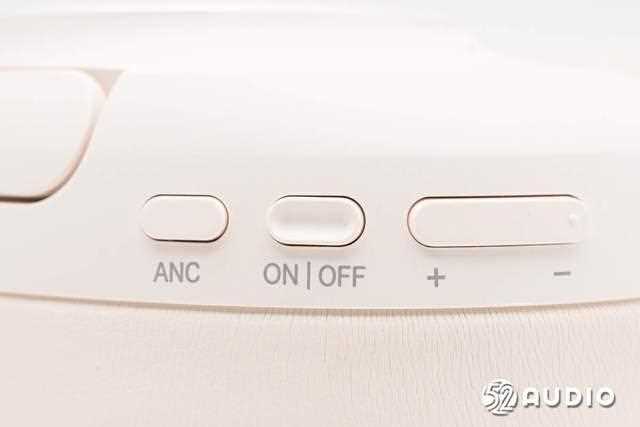

耳機的功能按鍵特寫，包括了ANC降噪模式切換鍵、多功能電源鍵，以及音量加減/上下曲切換鍵。

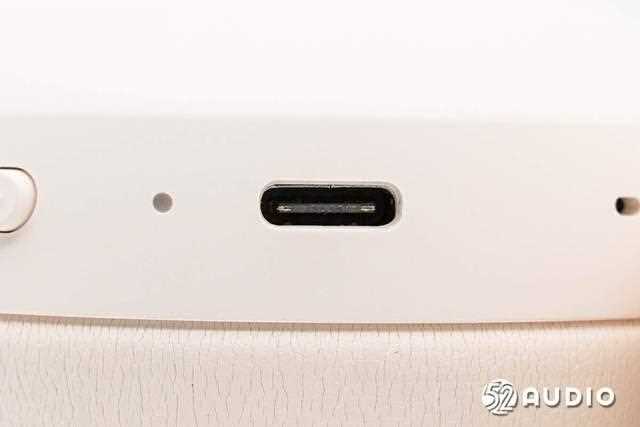

Type-C充電接口特寫，左側設置有指示燈反饋。

右側耳殼底部的通話麥克風拾音孔特寫。

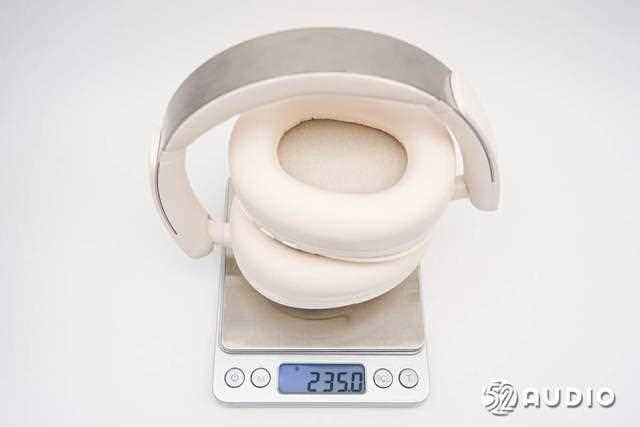

經我們實測，F(xiàn)IIL Key Max頭戴式降噪耳機重量約為235.40g，體積輕盈，長久佩戴更加舒適。

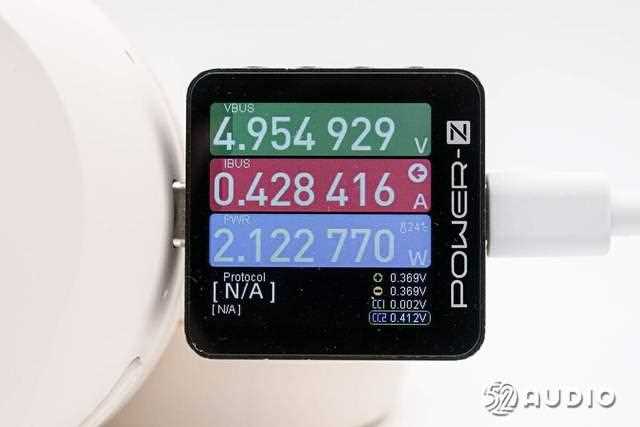

我們使用CHARGERLAB POWER-Z KM003C對FIIL Key Max頭戴式降噪耳機進行充電測試，輸入功率約為2.12W。

二、FIIL Key Max頭戴式降噪耳機拆解

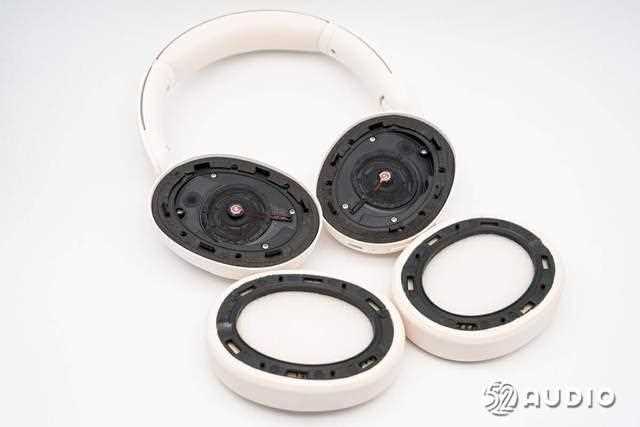

進入拆解部分，取掉兩只耳罩。

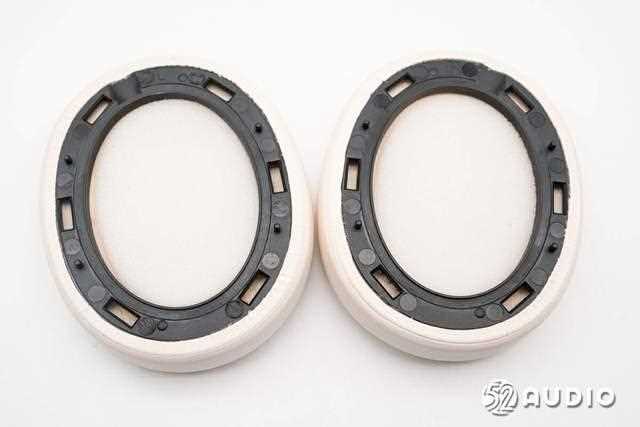

耳罩內側結構一覽，采用卡扣式固定，能夠便捷取放清潔或更換。

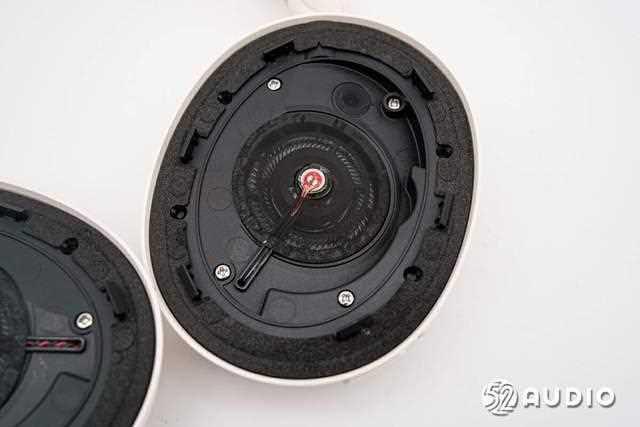

音腔蓋板結構一覽，通過螺絲固定，出音孔通過絲網防護，中間設置有后饋降噪麥克風。出音孔傾斜設計，更加符合人耳結構，使聲音能夠更有效的被耳朵接收。

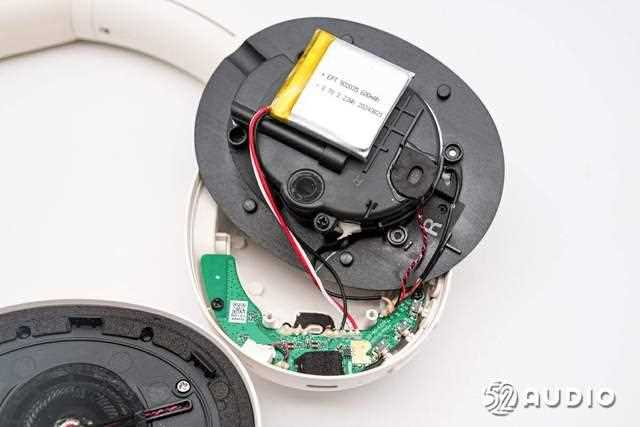

卸掉螺絲，打開右側腔體。

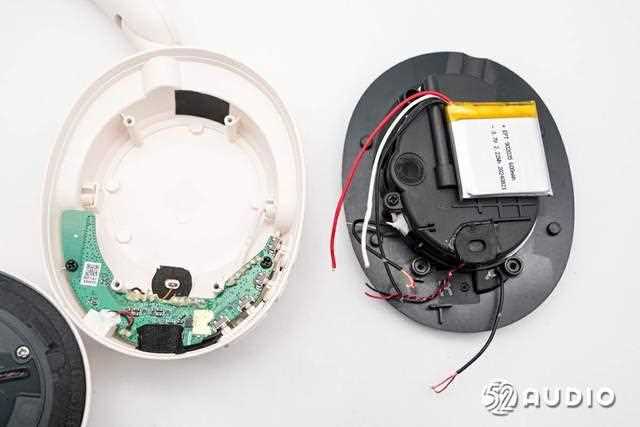

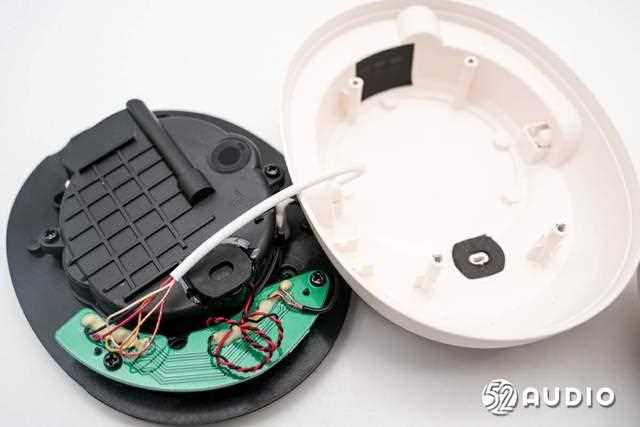

斷開所有導線，分離腔體。

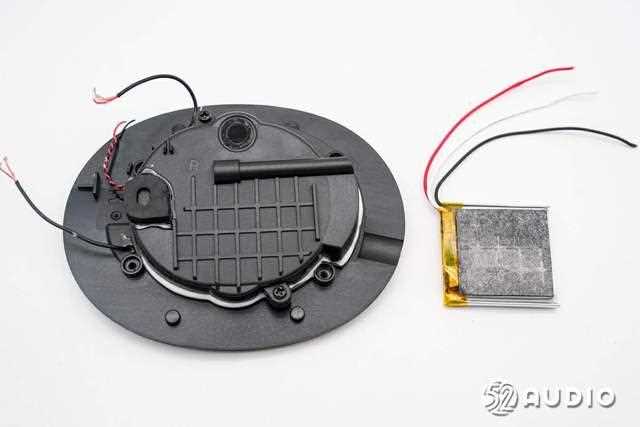

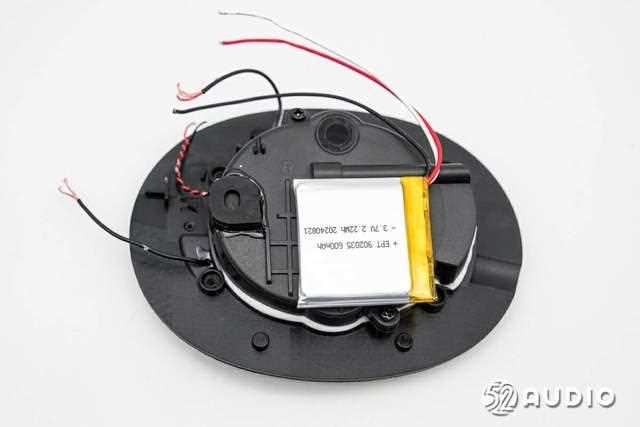

音腔蓋板內側結構一覽，設置有電池和前饋降噪麥克風。

取掉電池單元。

耳機內置鋰電池型號：EPT 803040，標稱電壓：3.7V，額定容量：600mAh 2.22Wh。

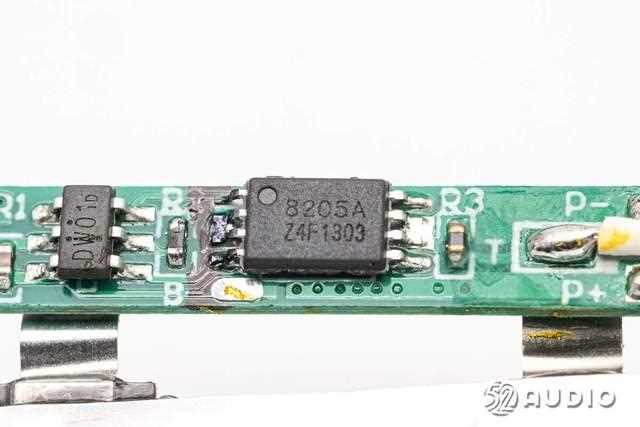

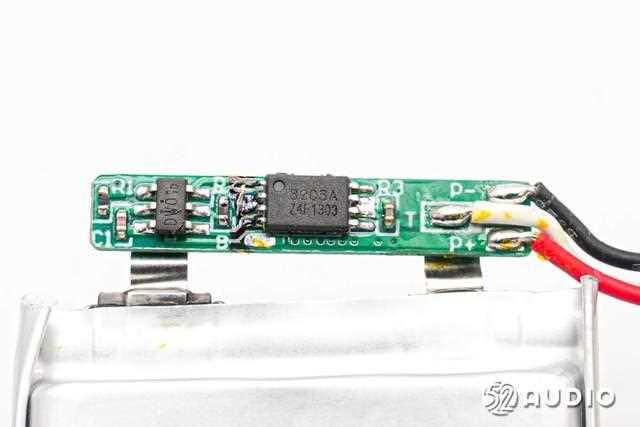

撕開絕緣保護，電池保護板電路一覽，設置有鋰電保護IC和MOS管，以及檢測電池溫度的熱敏電阻。

保護板背面與電池正負極鎳片連接。

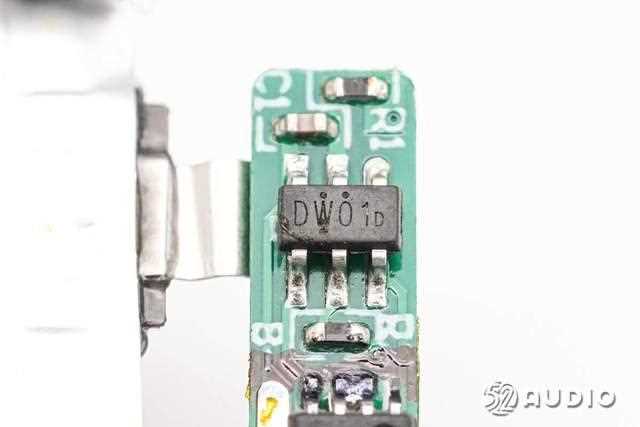

絲印DW01D的鋰電保護IC，負責電池的過充電、過放電、過電流等保護。

絲印8205A的MOS管。

前饋降噪麥克風結構特寫，通過聲學橡膠罩密封。

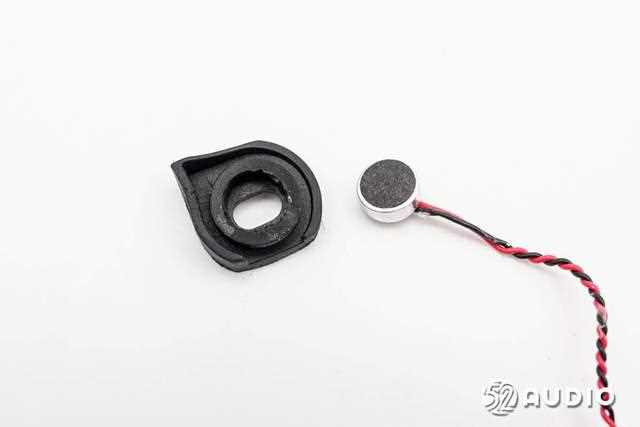

取掉前饋降噪麥克風結構，內部采用了駐極體麥克風拾音。

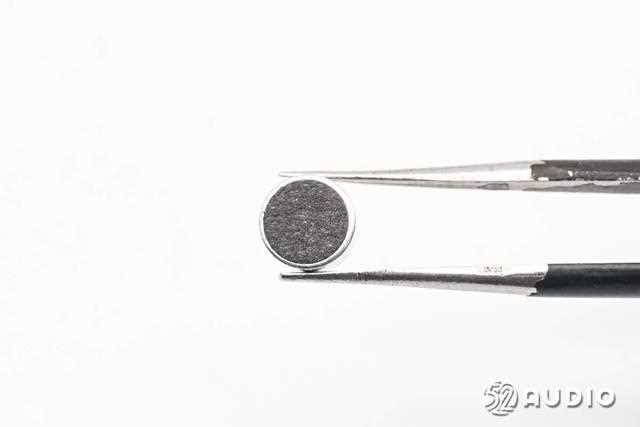

耳機內置的前饋降噪麥克風特寫，用于拾取外部環境噪音。

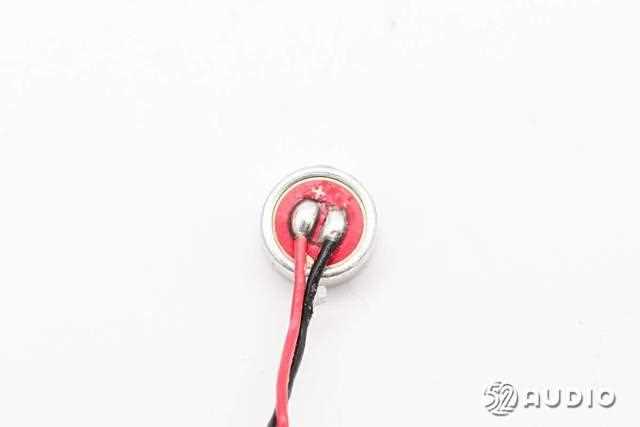

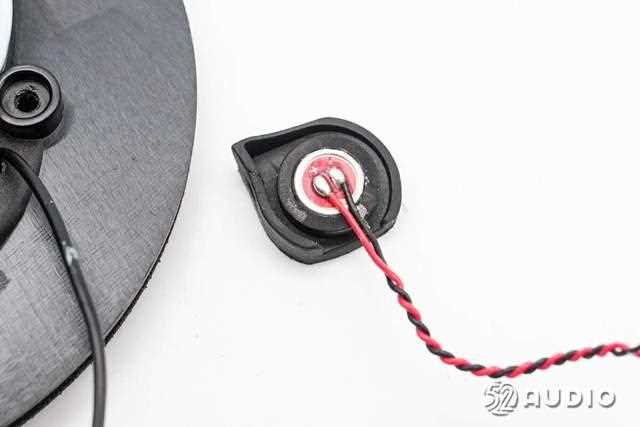

駐極體麥克風背面特寫，與導線焊接。

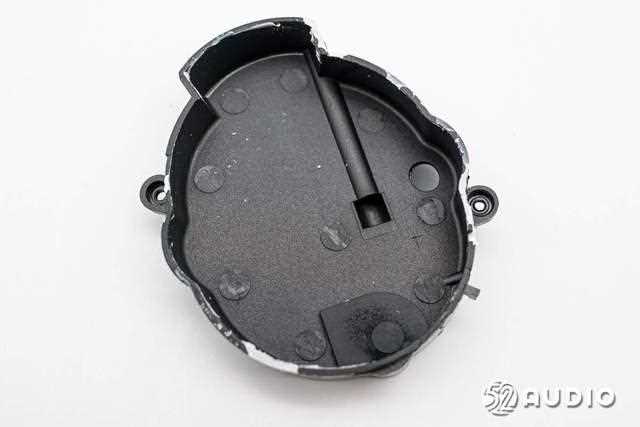

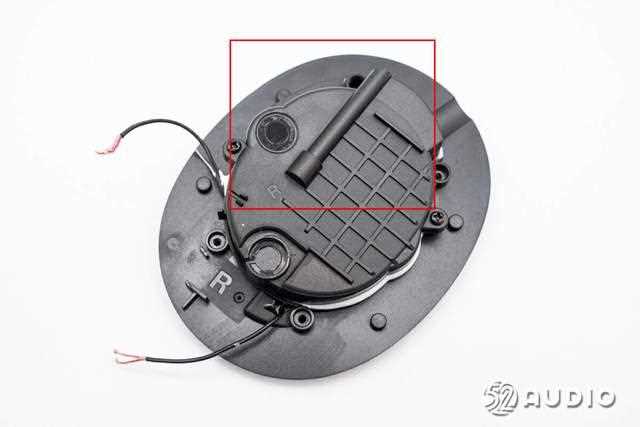

音腔背部蓋板結構一覽，圓柱形低音增強管連接到外部耳殼上的調音孔，用于提升低音效果。

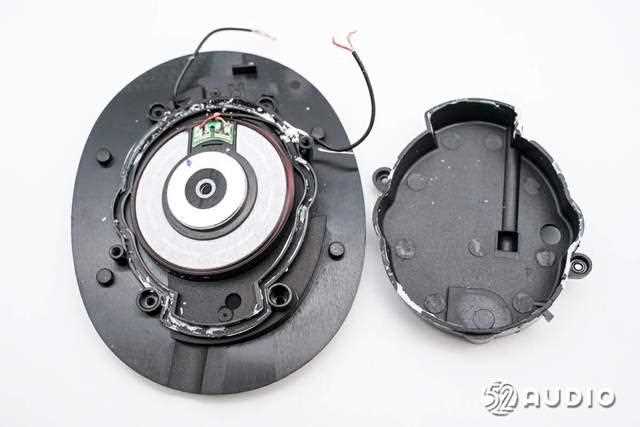

拆掉音腔背部蓋板，腔體內部揚聲器單元結構一覽。

音腔蓋板內側結構一覽。

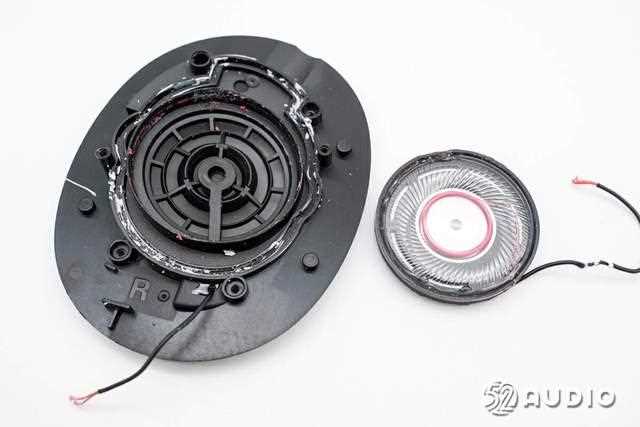

取掉揚聲器，音腔內部結構一覽。

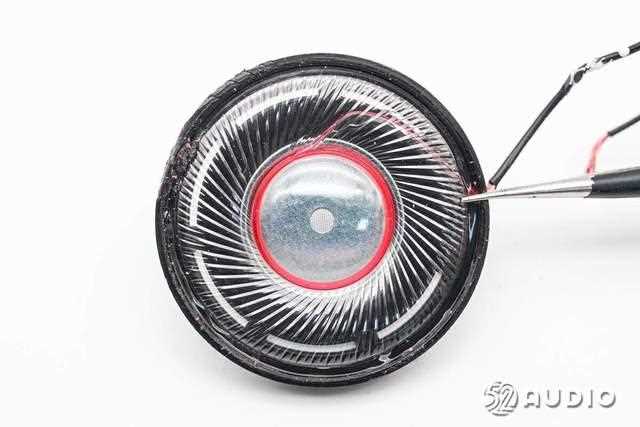

耳機揚聲器正面振膜特寫。

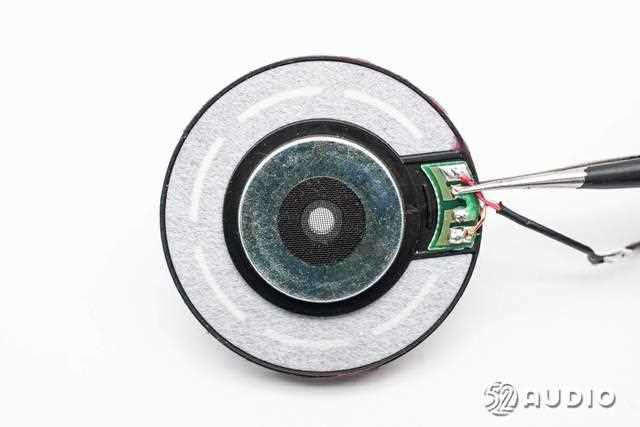

揚聲器背面特寫，四周調音孔通過阻尼紙覆蓋，中間調音孔通過絲網防護。

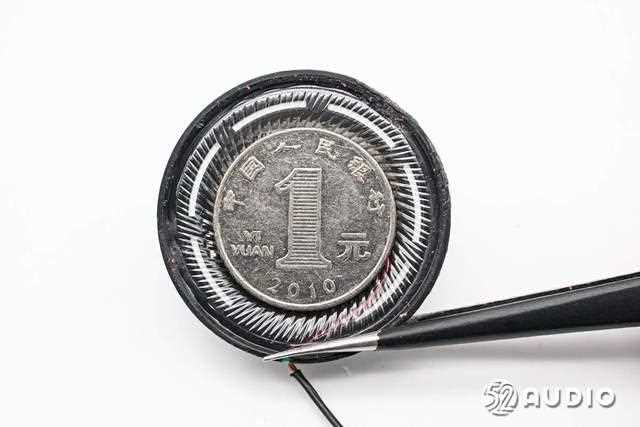

揚聲器與一元硬幣大小對比。

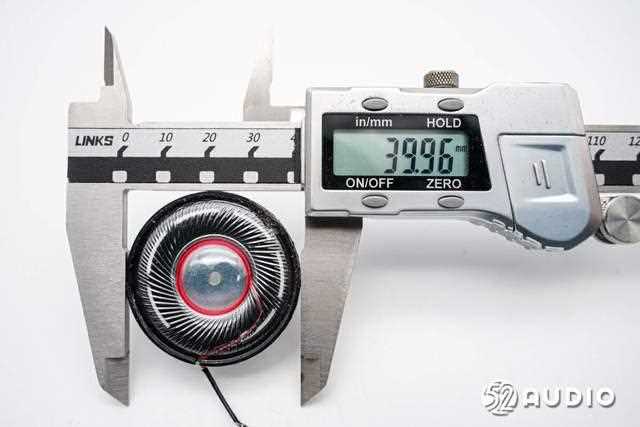

經我們實測，揚聲器直徑約為40mm。

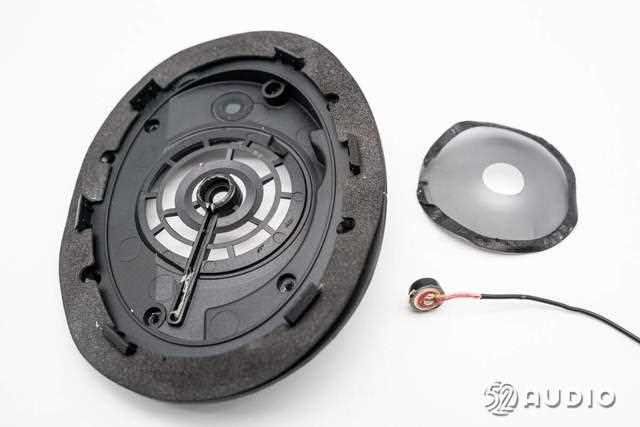

取掉出音孔蓋板上的后饋降噪麥克風。

后饋降噪麥克風特寫，通過聲學橡膠套密封，用于從耳道內部拾音，進一步提升降噪效果。

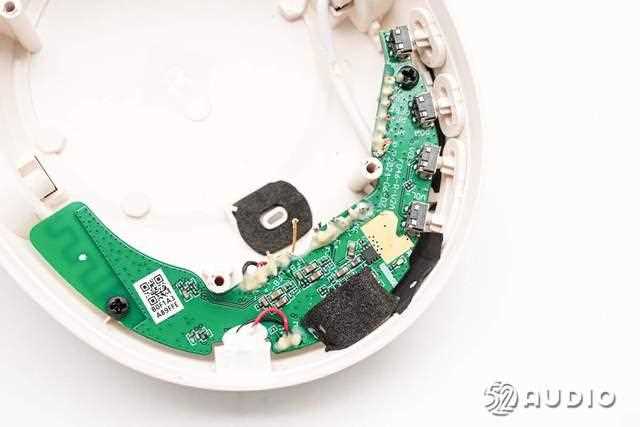

腔體內部主板單元結構一覽，通過螺絲固定，導線連接通話麥克風。

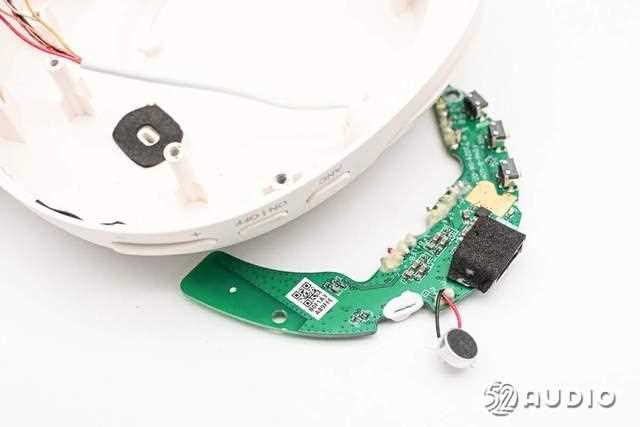

卸掉螺絲，取掉主板及通話麥克風。

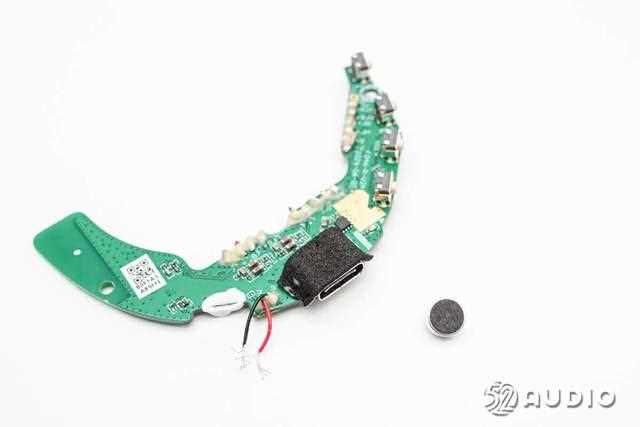

斷開麥克風的導線。

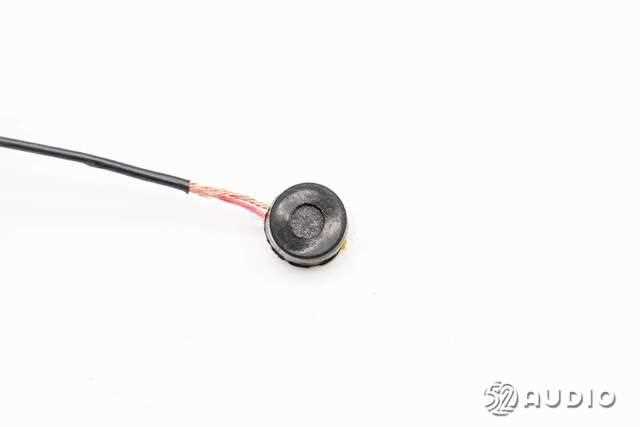

耳機內置通話麥克風特寫，用于語音通話功能拾音。

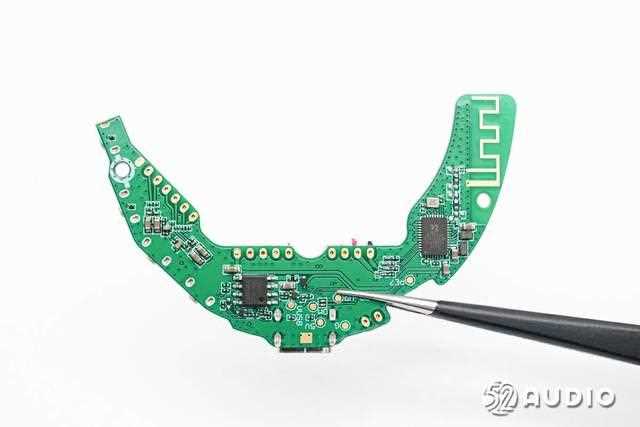

耳機主板一側電路一覽。

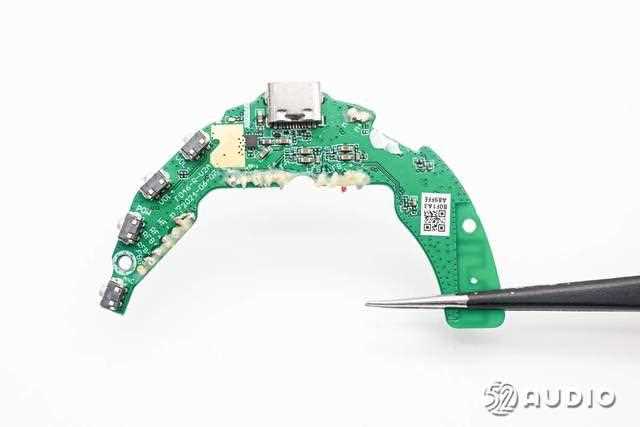

耳機主板另外一側電路一覽。

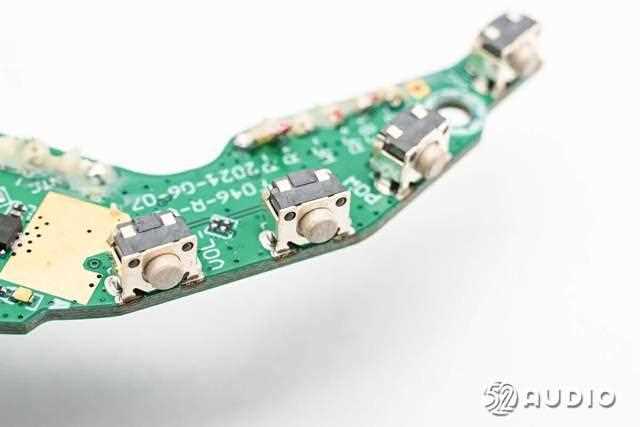

主板上的功能按鍵特寫，貼片焊接。

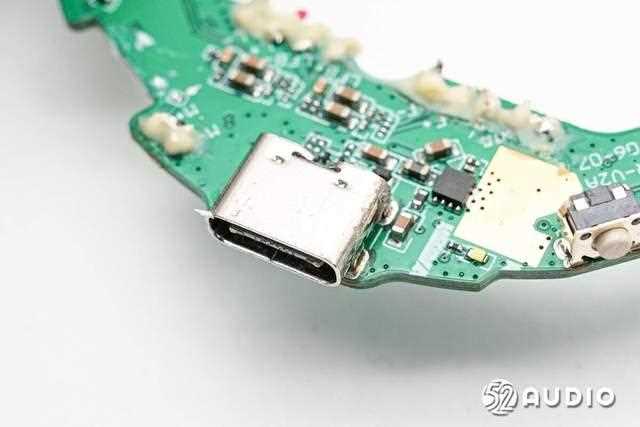

Type-C充電母座特寫。

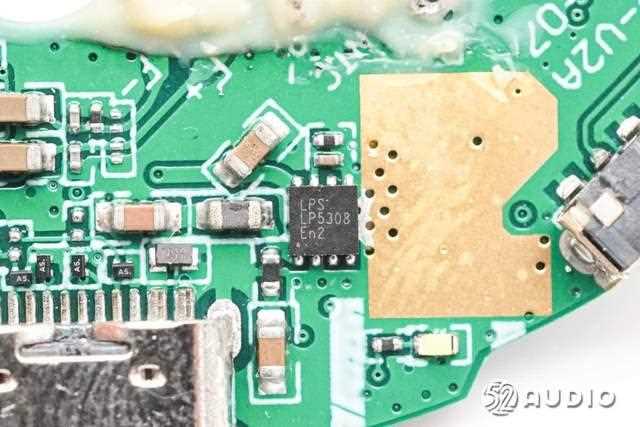

LPS微源半導體LP5308過壓過流保護IC，耐壓高達36V，更能吸收瞬間尖峰電壓，內阻135mΩ使得輸入端電壓損耗更小，引用更安全的正極保護方式，同時輸入端過壓保護響應時間極短為40ns, 更能有效的阻止瞬間插拔尖峰，更好地為后端功能保駕護航。

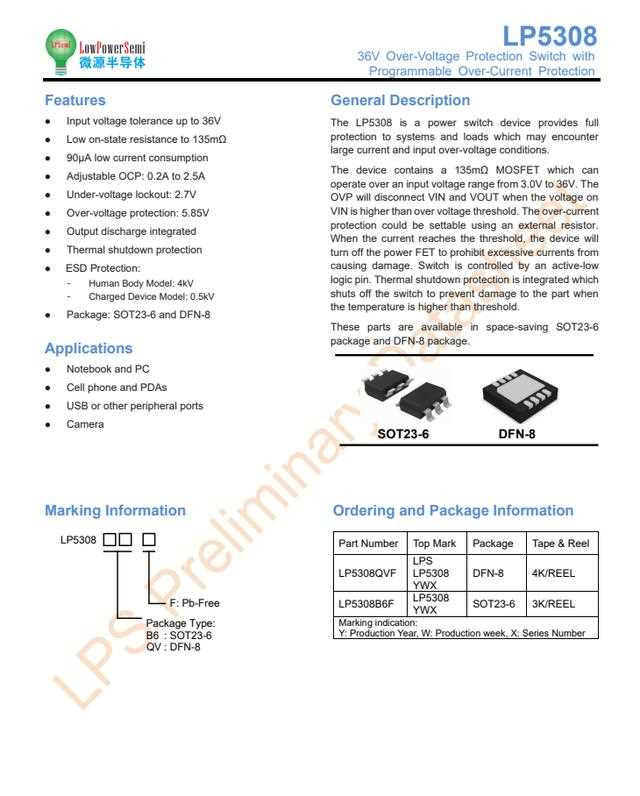

LPS微源半導體LP5308詳細資料圖。據我們拆解了解到，目前已有小米、魅族、摩托羅拉、QQ音樂、小天才、森海塞爾、羅技、漫步者、倍思、QCY、聲闊、網易有道、TOZO、JLab、MUJI、ikko、蜂鳥、KEF、喬安、KOHLER、榮耀、Redmi、realme、紅魔、雷蛇、FIIL、1MORE、JBL、Bowers & Wilkins、酷睿視、Barbetsound、SUUNTO、Monster、七彩虹、Nothing、斯莫格、PHILIPS、RODE、重力星球、Haylou、如布、ELEVOC、HHOGene、黑鯊、泥炭、花再、OPPO、華為、聯想、索尼、諾基亞、萬魔、綠聯、雷蛇等眾多品牌旗下音頻產品采用了微源的方案。

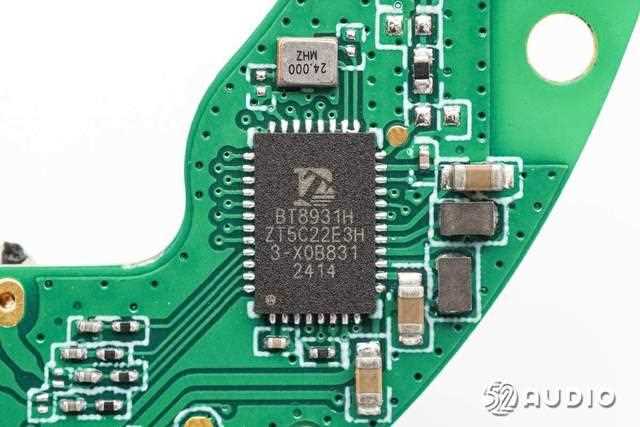

Bluetrum中科藍訊BT8931H藍牙音頻SoC，內置高性能32位RISC-V處理器核心，支持DSP指令，運行頻率最高140MHz；內置16Mbits閃存，320KB RAM；具有可編程上拉和下拉電阻的靈活GPIO引腳；支持GPIO喚醒或中斷。

中科藍訊BT8931H符合藍牙6.0+BR+EDR+BLE規范，最大發射輸出功率+10.5dBm，接受靈敏度-94.5dBm@2M EDR，支持具有平衡效率的TWS通信功耗，支持TWS主從交換機。

中科藍訊BT8931H具有高性能立體聲DAC，信噪比104dB，支持差分模式和VCMBUF模式；具有5通道高性能ADC，信噪比102dB；支持5路MIC放大器輸入，支持靈活的音頻均衡器調整，支持8、11.025、12、16、22.05、32、44.1、48、88.2、96、176.4和192KHz采樣率，支持單通道立體聲模擬多路復用器；還支持前饋、反饋及混合主動降噪，神經網絡處理單元（NPU），低功耗觸摸鍵、入耳檢測等，集成PMU，如充電器/降壓/LDO。

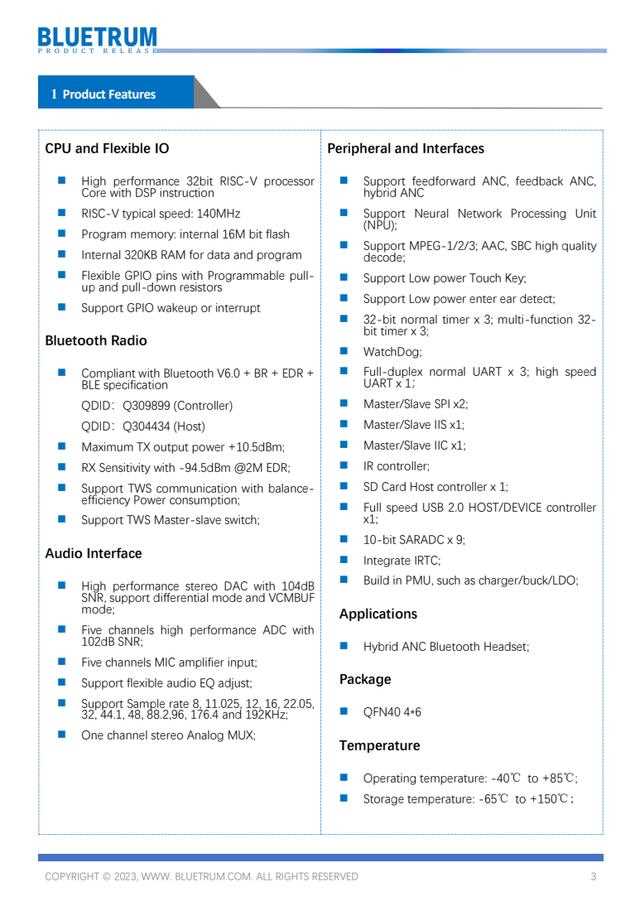

Bluetrum中科藍訊BT8931H詳細資料圖。據我們拆解了解到，目前已有泥炭、榮耀、realme、QQ音樂、倍思、聯想、QCY、MUJI、水月雨、名創優品、山水、公牛、智國者、飛利浦、IRIVER、翡聲、肯德基、Redmi、漫步者、惠威、FIIL、創維、酷狗、充客、諾必行、凱叔講故事、魔聲、沃爾瑪、科大訊飛、喜馬拉雅、網易云音樂、bilibili、唱吧、魅族、NOME、傳音、樂視、夏新、綠聯、360、鐵三角、凡蒂尼、天貓精靈、Defunc、Coocaa等眾多品牌旗下產品采用了中科藍訊解決方案。

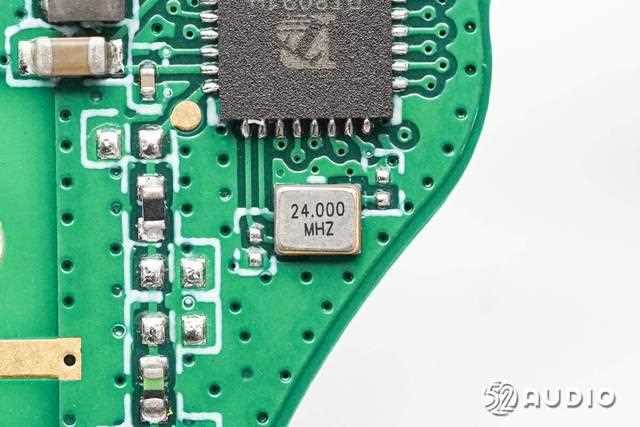

24.000MHZ的晶振特寫，為藍牙芯片提供時鐘。

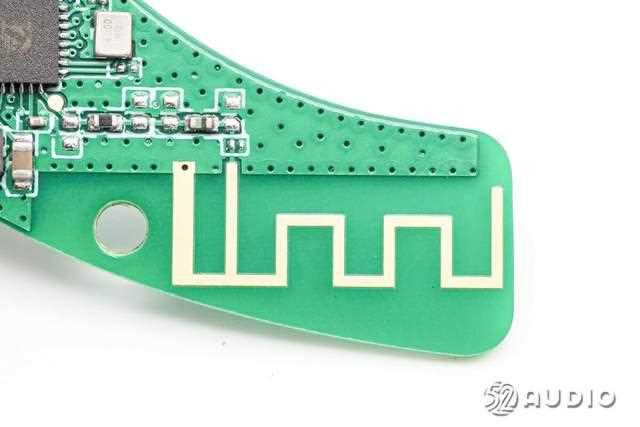

板載藍牙天線特寫。

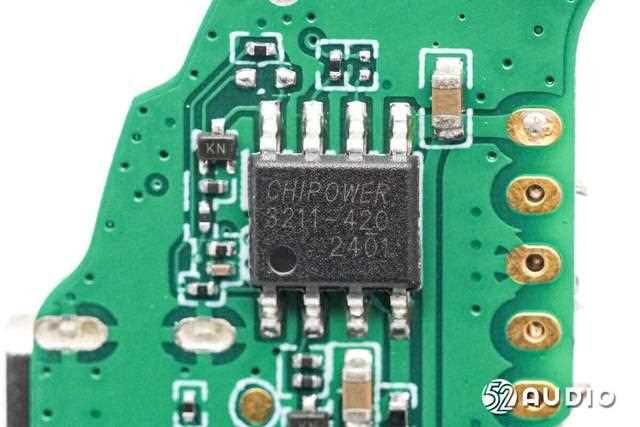

CHIPOWER芯力微CE3211系列鋰電池充電器，內置PMOSFET架構，加上防反灌電路，應用時不需要外部的電流檢測電阻和隔離二極管。并且CE3211符合USB總線技術規范，只需要極少的外部元件，使其非常適合于便攜式應用。

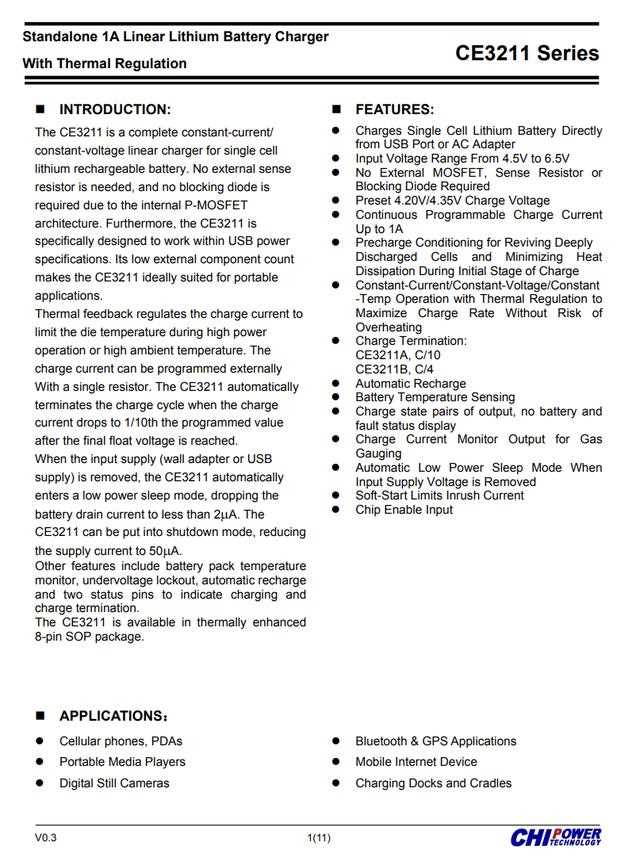

CHIPOWER芯力微CE3211系列詳細資料圖。

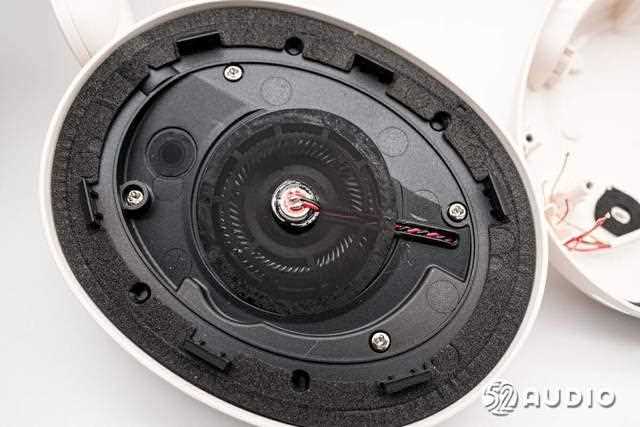

左側音腔蓋板結構一覽，與右側相同，中間設置后饋降噪麥克風。

打開左側腔體，內部設置有前饋降噪麥克風和轉接板。

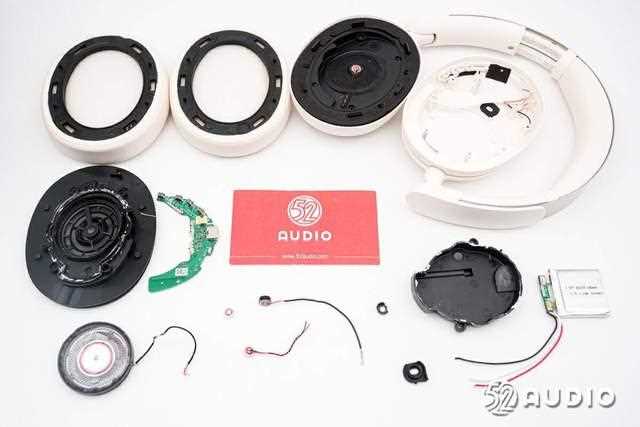

FIIL Key Max頭戴式降噪耳機拆解全家福。

三、總結

FIIL Key Max頭戴式降噪耳機在外觀方面，擁有著非常完善的結構功能。耳殼支持旋轉，頭梁支持伸縮調節，能夠?yàn)椴煌脩?hù)提供個性化的舒適佩戴體驗；還支持折疊功能，方便收納和攜帶。同時，耳機還有著獨具特色的設計，銘牌裝飾提升了時尚感和辨識度；外露金屬骨架，降低了產品重量，提升佩戴舒適性。

內部配置方面，左右耳機均搭載了40mm動圈喇叭，內置了前饋+后饋雙麥克風用于降噪功能拾音；其他方面，右耳內部搭載主板單元，采用了Bluetrum中科藍訊BT8931H藍牙音頻SoC，LPS微源半導體LP5308過壓過流保護IC；內置了電池單元，容量600mAh；還有一顆通話麥克風，用于語音通話拾取人聲。
