Sennheiser森海塞爾是來自于德國的知名音頻品牌，憑借在專業音頻領域的深厚技術儲備和調校功底，為用戶打造獨特的聲音體驗。此前我們?yōu)榇蠹曳窒砹松Ｈ麪柶炫灱?jí)產品MOMENTUM真無線4代耳機的拆解報告，此次再來看看其最新推出的一款提供更輕巧舒適佩戴的半入耳式耳機——ACCENTUM Open。

SENNHEISER森海塞爾ACCENTUM Open真無線耳機在音頻方面，由森海塞爾聲學工程師特別調教，帶來豐富、細膩的聲音；采用AI聲音拾取和雙話筒波束成形技術，有效聚集語音并降低背景噪音，確保清晰通話效果；支持藍牙5.3連接，支持多點連接，提供穩定便捷的使用體驗。續航方面，單次音樂播放約6小時，搭配充電盒綜合續航約28小時。下面就來看看這款產品的詳細拆解報告吧~

一、開箱

SENNHEISER森海塞爾ACCENTUM Open真無線耳機包裝盒采用了家族式的折疊盒蓋設計，頂部展示有品牌LOGO、產品名稱和產品外觀，以及產品的功能特點。

包裝盒背面設計有各種認證標志，包括Bluetooth、AAC編解碼、IPX4防水。貼有產品標簽，索諾瓦音響（北京）有限責任公司，產品名稱/型號：OTW1 Cream；產地：中國；頻率響應：25~15kHz，靈敏度：109dB，總諧波失真＜0.08%，充電電壓/電流：5V直流/最大500mA。

包裝盒內部的快速使用指南和安全指南。

隨機標配的充電線，采用了USB-A to Type-C接口。

森海塞爾ACCENTUM Open真無線耳機充電盒外觀一覽，采用了“梯形”設計，磨砂質感，體積非常小巧輕便。此款奶油白配色，呈現溫暖的米色效果。機身正面設計有品牌LOGO。

機身背面外觀一覽，一體式轉軸結構設計。

機身底部設置Type-C充電接口和指示燈。

打開充電盒蓋，內部耳機通過磁吸固定。

取出耳機，盒蓋內側標注有產品和認證信息。

座艙內部為耳機充電的金屬?gòu)椘貙?xiě)。

SENNHEISER森海塞爾ACCENTUM Open真無線耳機整體外觀一覽，耳機采用了柄狀的半入耳式設計，質感與充電盒一致。

耳機外側外觀一覽，富有層次的外觀設計，耳機柄上方設置有降噪麥克風拾音孔，下方設計品牌LOGO。

耳機內側外觀一覽，前腔設計有雙調音孔。

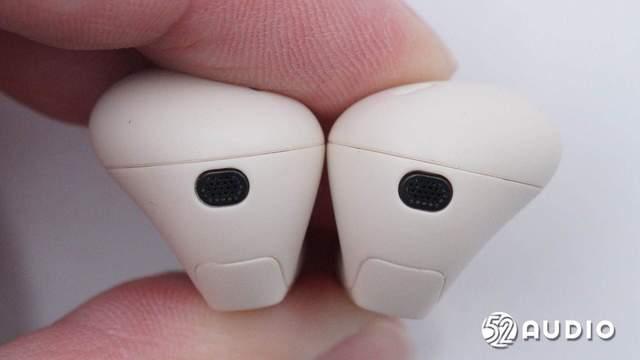

機身頂部的泄壓孔特寫，用于保障腔體內部氣壓平衡，通過金屬蓋板防護。

耳機底部的通話麥克風拾音孔。

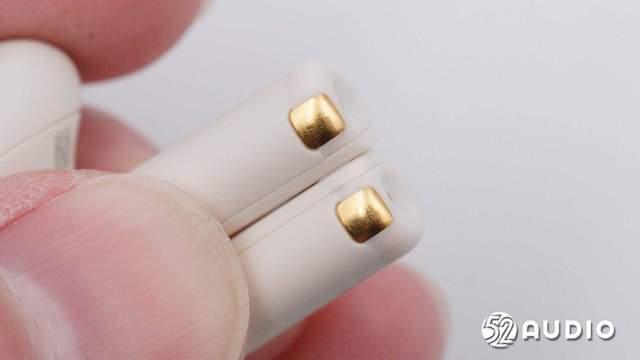

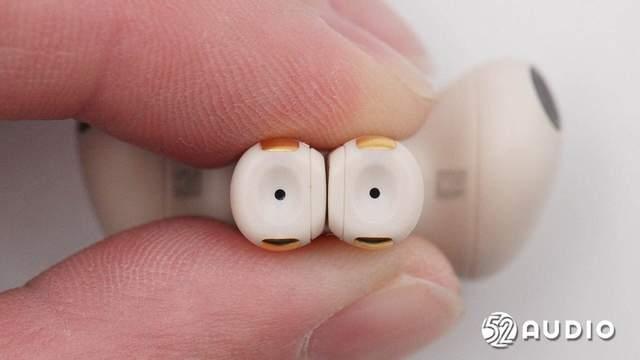

尾塞上的金屬觸點特寫，鍍金處理。

經我們實測，SENNHEISER森海塞爾ACCENTUM Open真無線耳機整機重量約為40.0g，體積非常輕巧便攜。

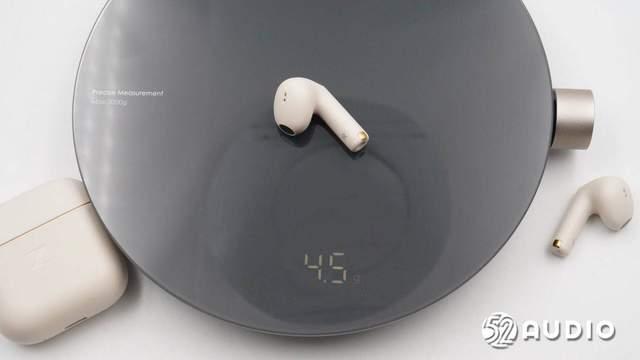

單只耳機重量約為4.5g，佩戴舒適輕盈。

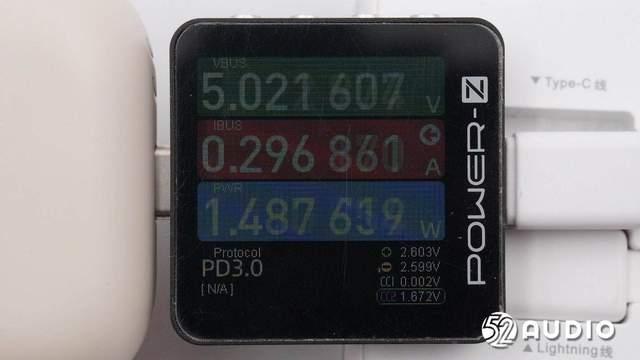

我們使用CHARGERLAB POWER-Z KM003C對SENNHEISER森海塞爾ACCENTUM Open真無線耳機進行充電測試，輸入功率約為1.49W。

二、拆解

通過開箱，我們了解了SENNHEISER森海塞爾ACCENTUM Open真無線耳機的輕巧外觀設計，下面進入拆解部分，看看內部結構配置信息~

耳機拆解

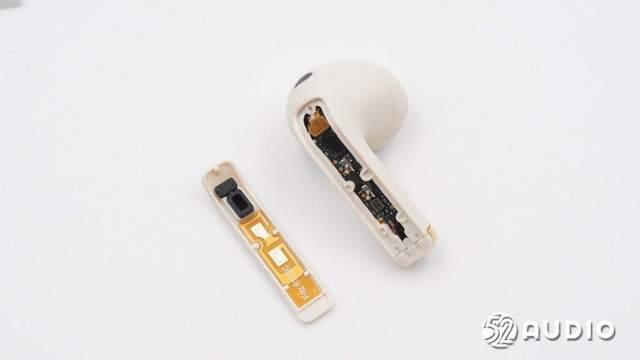

取掉耳機柄背部蓋板。

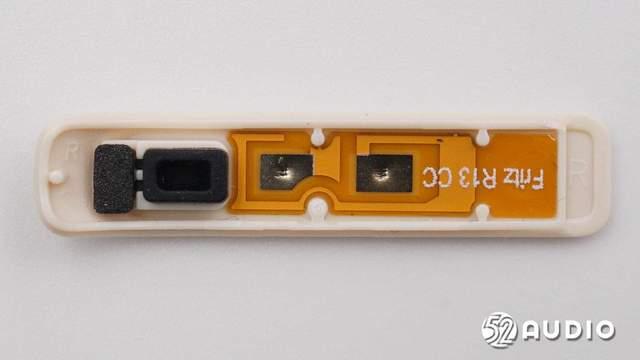

蓋板內側結構一覽，貼有藍牙天線和觸摸檢測貼片。

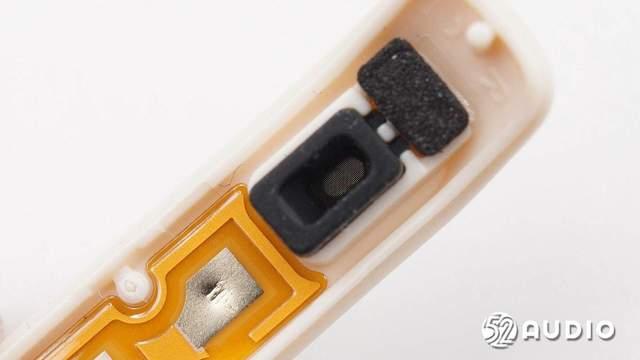

麥克風拾音孔內側設置有聲學橡膠罩，提升收音效果。

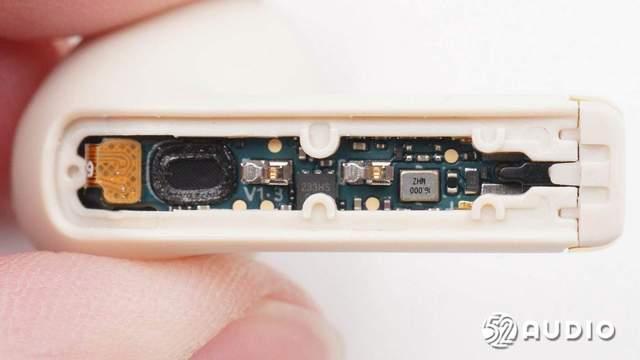

腔體內部結構一覽，主板嵌入在腔體內部，與排線通過BTB連接器連接。

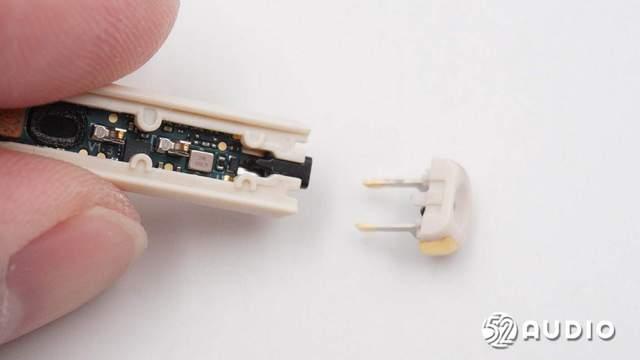

去掉耳機柄底部尾塞。

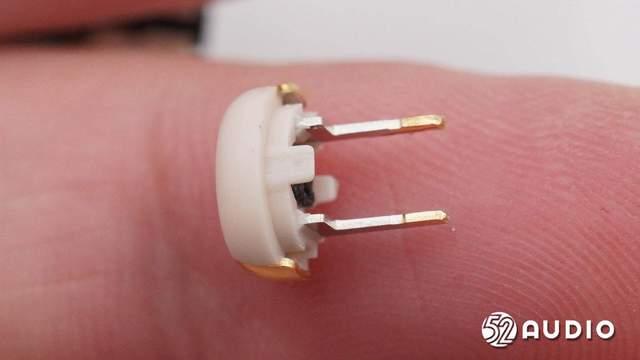

尾塞上的金屬連接器結構特寫。

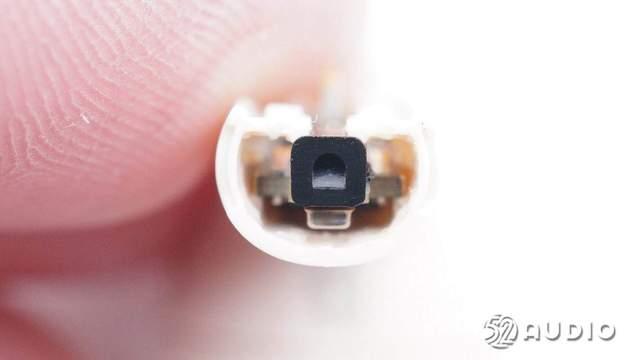

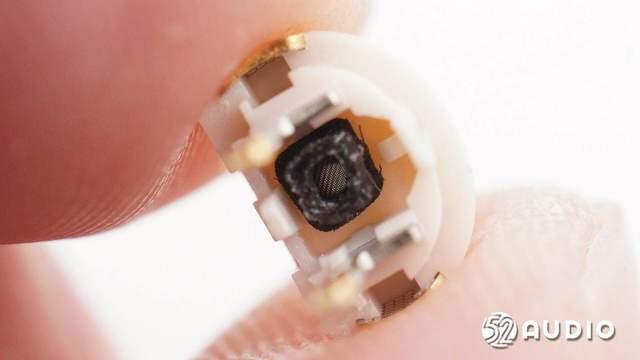

尾塞內部的麥克風拾音孔特寫，通過絲網防護。

主板上通話麥克風的聲學拾音結構特寫。

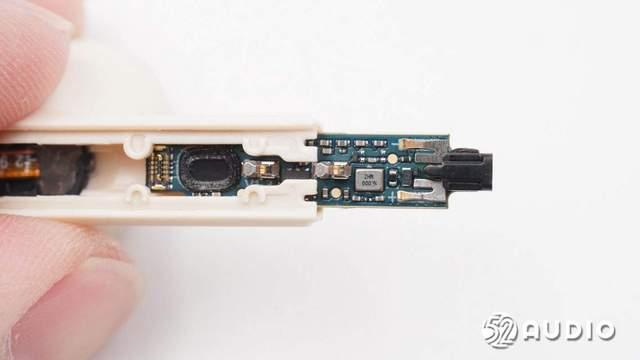

挑開連接器，抽出主板單元。

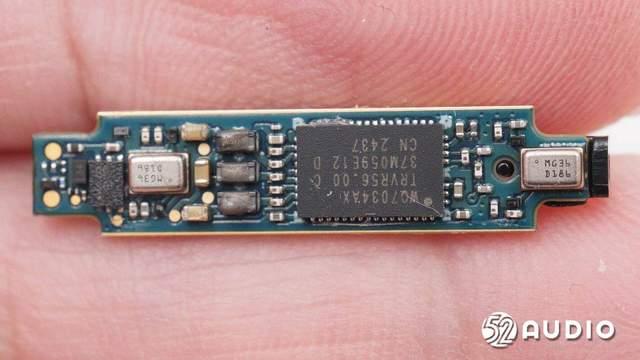

耳機主板一側電路一覽。

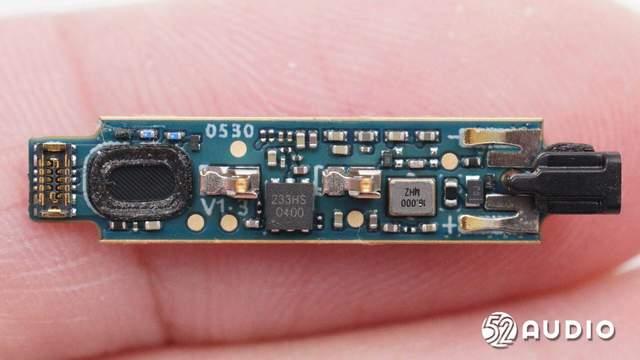

耳機主板另外一側電路一覽。

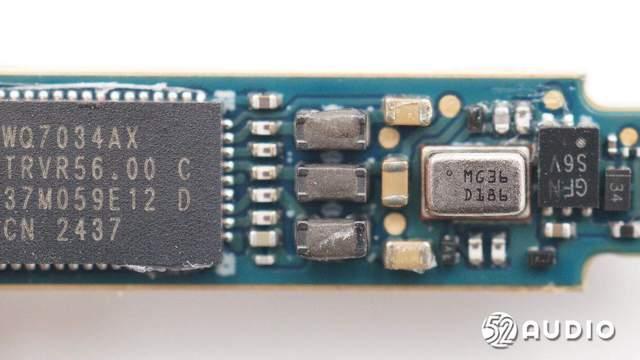

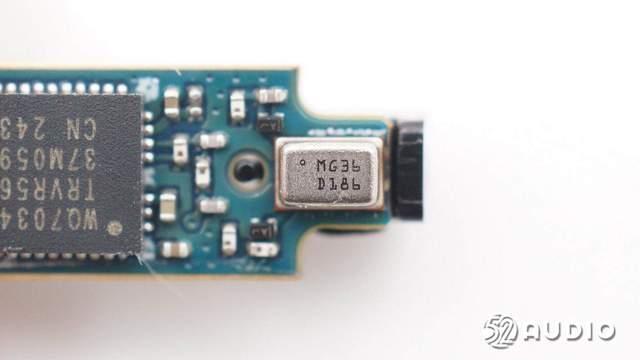

鐳雕MG36 D186的MEMS麥克風特寫，用于語音通話功能拾音，來自敏芯微電子。

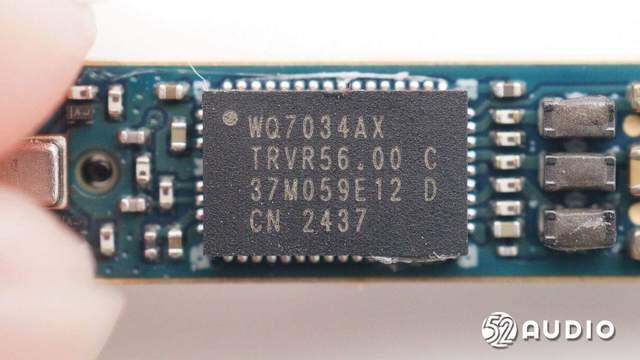

耳機搭載WUQI物奇WQ7034AX藍牙音頻SoC，采用高品質動圈單元和半開放聲學結構設計，支持多麥AI ENC算法，配備了高清音頻編解碼技術以及物奇完整的音頻算法方案，帶來了出色的音樂和通話享受。

物奇WQ703X芯片平臺擁有更加開放的應用生態，具備強大的平臺能力，能夠提供豐富的自定義音頻方案和算法移植支持，擁有領先的性能優勢。主要包括兼容多協議：支持藍牙BT/BLE5.4雙模模式和藍牙多連接；支持藍牙廣播Auracast（和經典藍牙共存的音頻分享）；支持LE Audio新技術標準和LC3編解碼器；射頻性能優秀：發射功率最高到15dBm, 接收靈敏度到達-99dBm；高性能音頻算法：支持自適應Hybrid ANC及各種上下行復雜音頻算法；超低功耗水平：在復雜音頻算法的同時，依然保持超低功耗；生態系統豐富：更大SRAM和FLASH空間，實現應用特性更廣覆蓋；平臺開放，支持更多產品形態。

據我們了解到，目前已有beyerdynamic拜雅、榮耀、OPPO、Soundcore聲闊、哈曼JBL、MONSTER魔聲、haylou嘿嘍、QCY、SoundPEATS泥炭、唱吧、Noise、YOBYBO、TOZO、boAt、iKF、沃爾瑪、螃蟹、Jlab、森海塞爾、中國移動、Urbanista、GLIDiC、鐵三角、飛利浦等眾多國內外知名品牌采用了來自物奇的藍牙芯片。

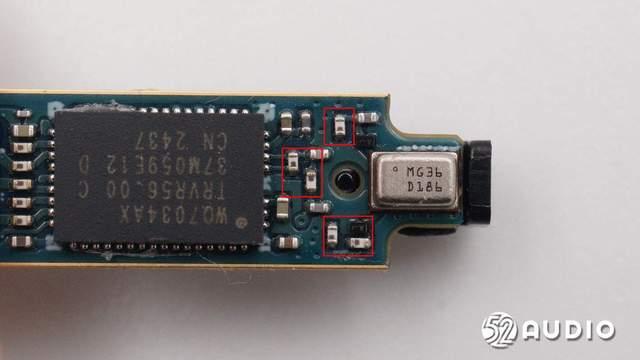

藍牙主控外圍采用了多顆Sunlord順絡電子SDCL0603Q系列疊層陶瓷電感。該系列產品通過精心設計的線圈及電極，實現了高Q值和高自諧振頻率（SRF），采用疊層干法工藝制作，能夠提供高精度和高一致性的產品，滿足精密電子組件的嚴苛要求。

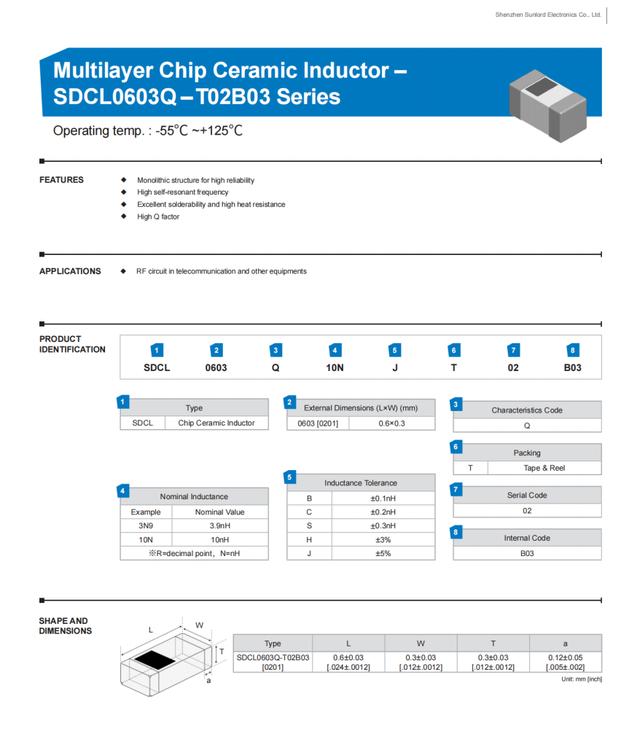

Sunlord順絡電子SDCL0603Q-T02B03系列詳細資料圖。據我們拆解了解到，包括HUAWEI、OPPO、躍我、大疆、科大訊飛、小米、Redmi、漫步者、聯想、iKF、Marshall、JLab、Nothing、倍思、摩托羅拉、字節跳動、美碳等眾多品牌旗下產品采用了順絡電子的電感器。

藍牙音頻SoC外圍電感，為其內部電路供電。

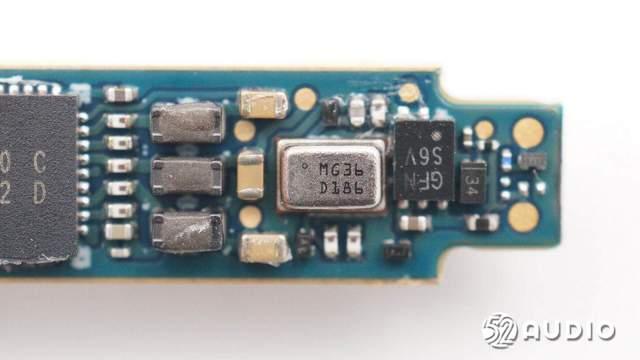

鐳雕MG36的MEMS麥克風，用于拾取外界環境噪音，兩顆麥克風協同，搭配降噪算法，提供清晰通話，來自敏芯微電子。

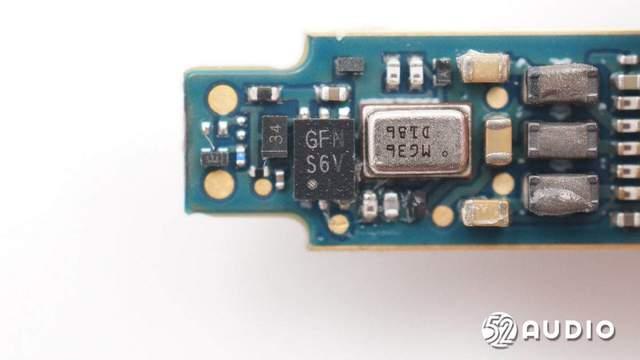

絲印GFN S6V的IC。

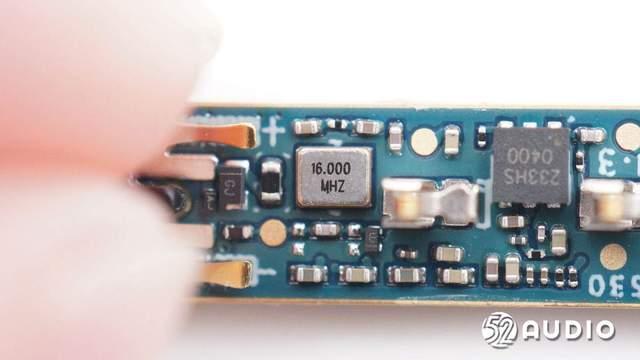

16.000MHZ的晶振特寫，為藍牙芯片提供時鐘。

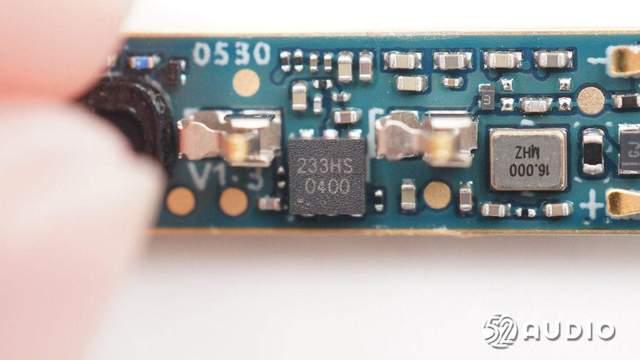

Vinka永嘉微電VKD233HS觸摸檢測IC，具有1個觸摸按鍵，可用來檢測外部觸摸按鍵上人手的觸摸動作。該芯片具有較高的集成度，僅需極少的外部組件便可實現觸摸按鍵的檢測。 提供了1路輸出功能，可通過IO腳選擇輸出電平，輸出模式。芯片內部集成了穩壓電路，提供穩定的電壓給觸摸檢測，可減少按鍵檢測錯誤的發生，提高了可靠性。

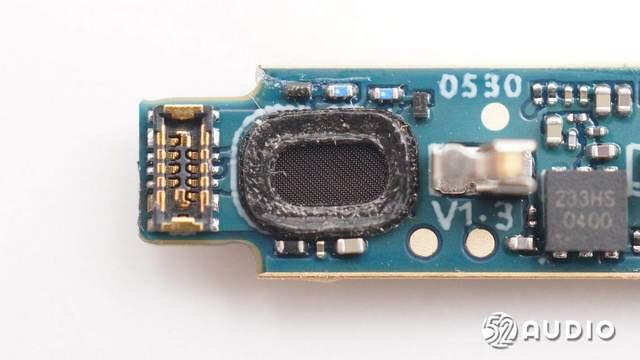

主板上的麥克風拾音孔特寫，通過絲網防護。左側設置連接排線的BTB連接器公座。

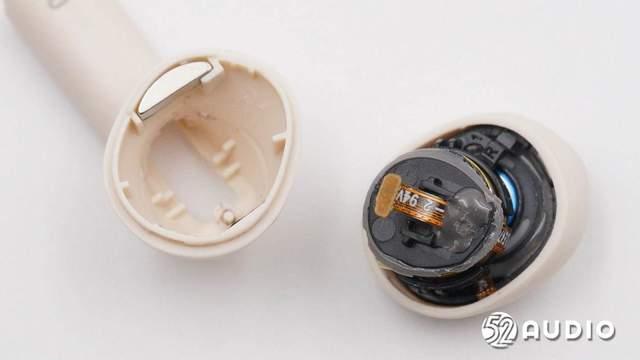

沿合模線打開音腔。

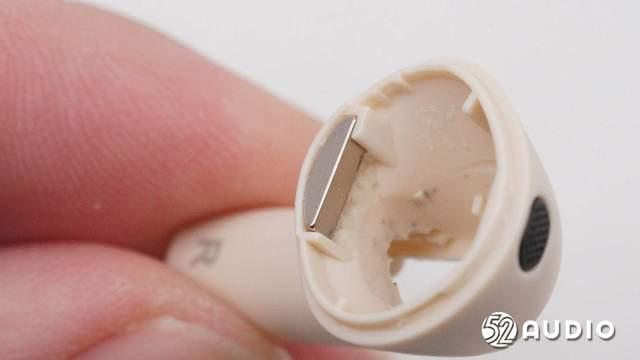

后腔內部固定的磁鐵特寫，用于與充電盒吸附固定。

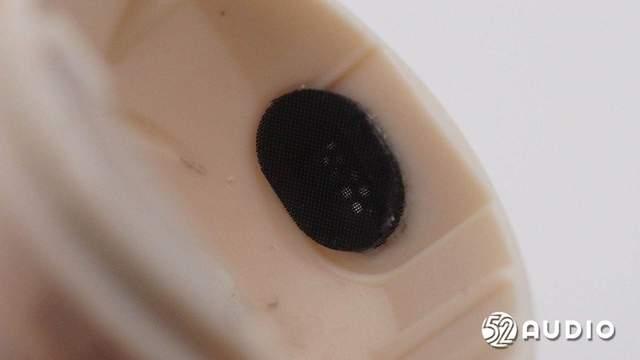

后腔上的泄壓孔內側特寫，絲網防護。

前腔內部結構一覽，通過支架固定所有組件。

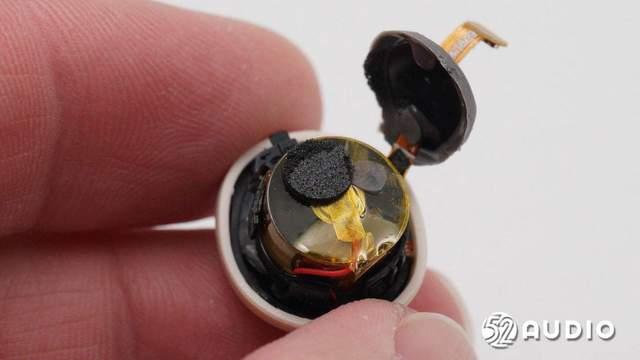

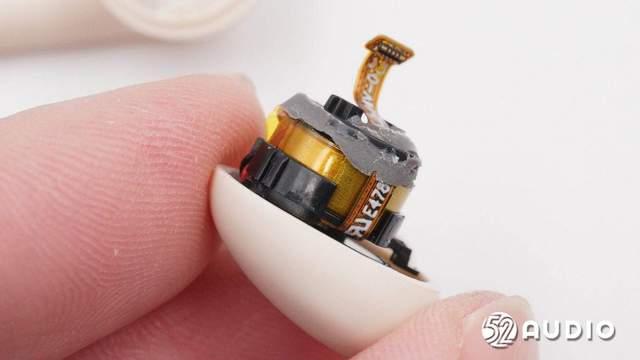

取掉支架頂部的蓋板，下方鋼殼扣式電池單元結構一覽。

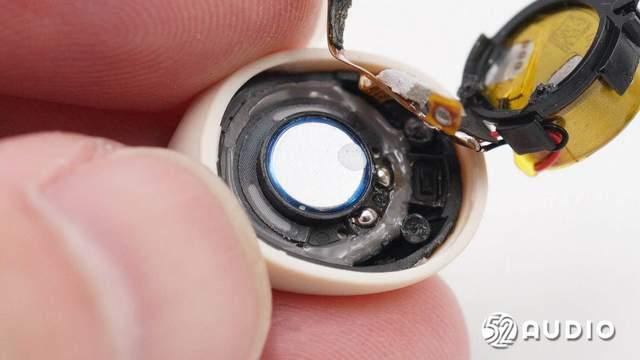

掀開電池支架，排線上有監測電池溫度的NTC使用導熱墊與電池接觸。

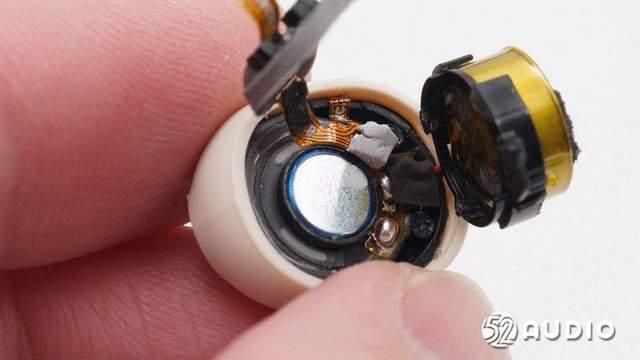

斷開揚聲器與排線的焊點。

取出揚聲器單元結構。

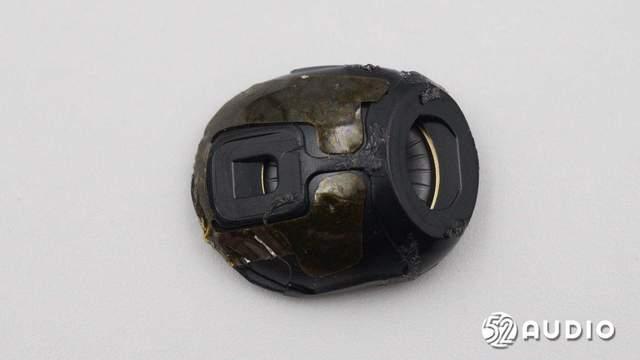

揚聲器單元結構正面一覽，雙側出音孔設計。

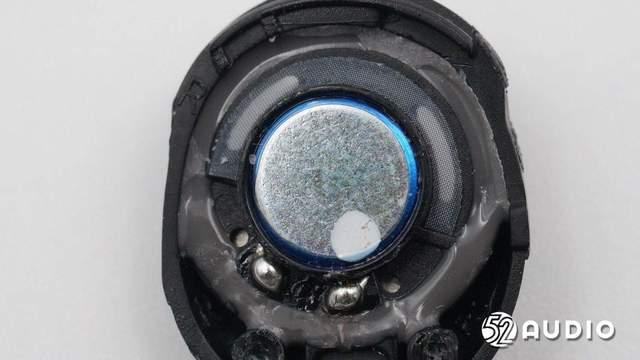

揚聲器背面結構一覽，邊緣設置調音孔，通過絲網防護。

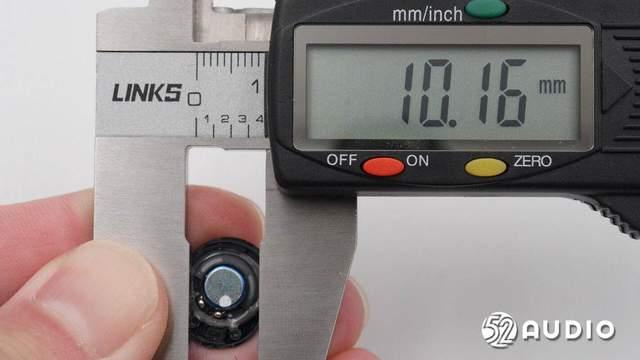

經我們實測，揚聲器直徑約為10mm。

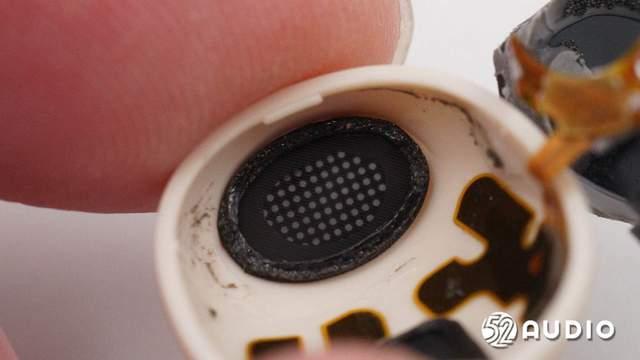

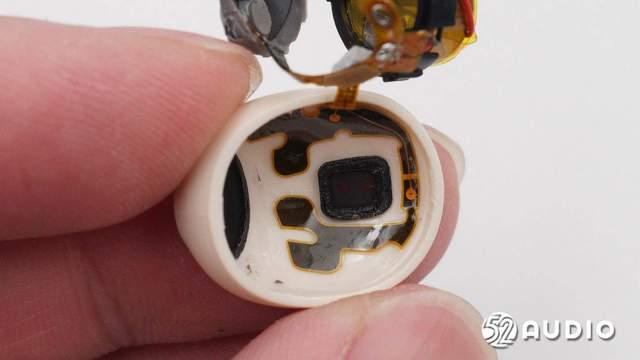

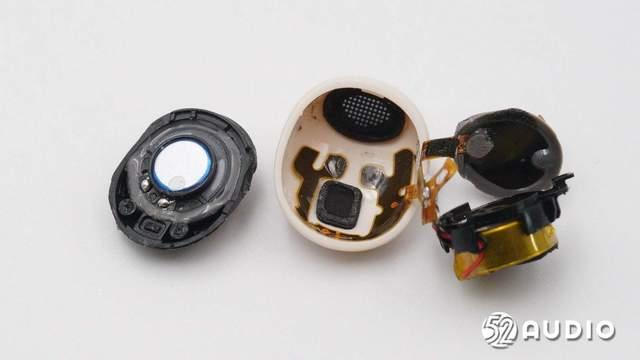

前腔底部結構一覽，貼有佩戴檢測的電容式傳感器。調音孔內側通過絲網防護。

揚聲器出音嘴內側結構一覽，同樣設置有絲網防護。

耳機內置鋼殼扣式電池特寫，通過高溫絕緣膠包裹防護。

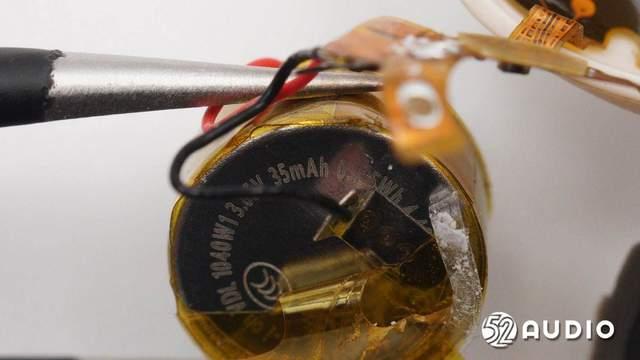

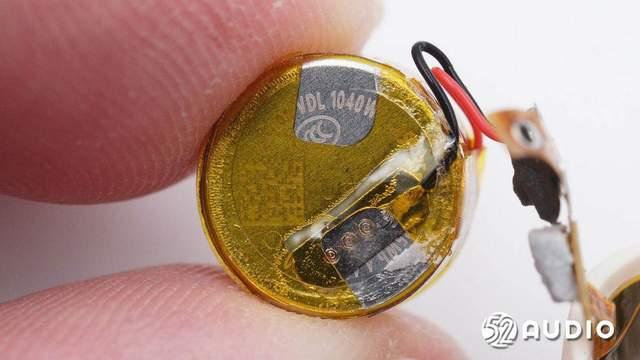

鋼殼扣式電池型號：VDL 1040W1，標稱電壓：3.85V，額定容量：35mAh 0.135Wh，來自VDL紫建電子。

充電盒拆解

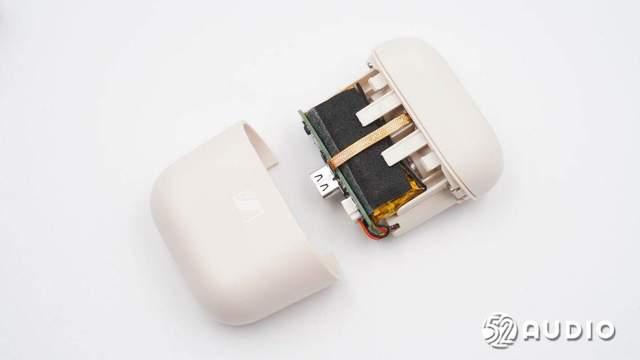

拆解充電盒部分，撬開外殼取出座艙結構。

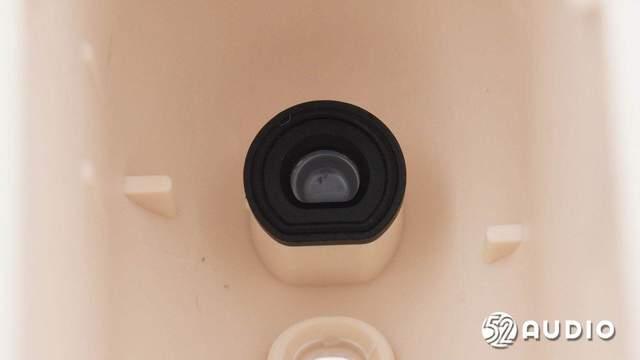

外殼內側的指示燈導光柱結構特寫，橡膠罩密封。

充電盒座艙正面結構一覽，設置有一條排線連接霍爾元件。

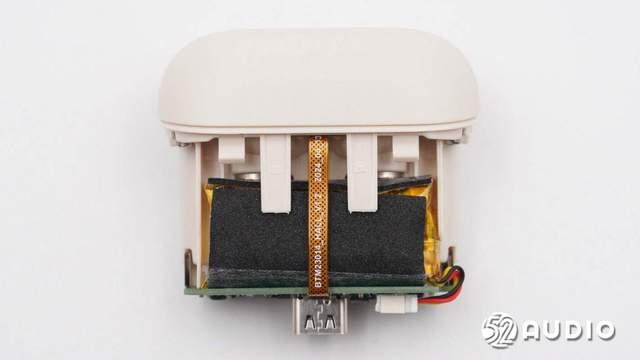

座艙背面結構一覽，中間固定電池單元，起到很好的保護作用。

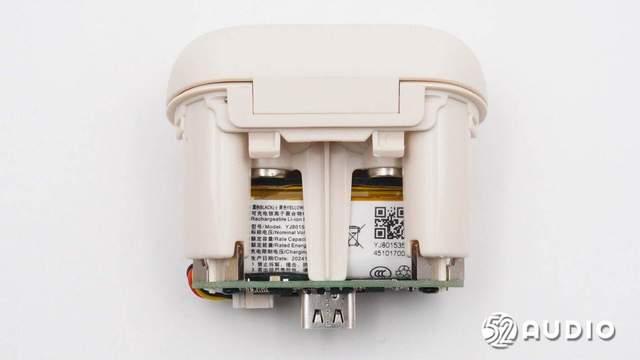

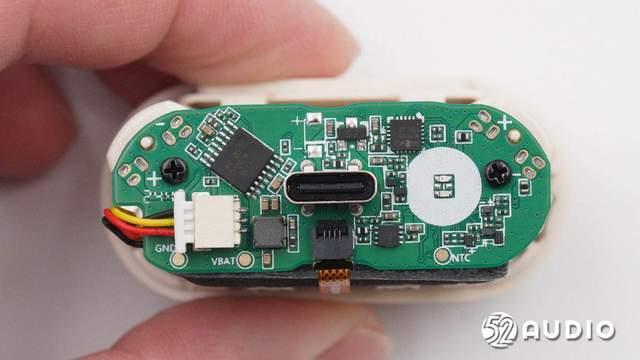

座艙底部通過螺絲固定主板，與電池導線通過插座連接。

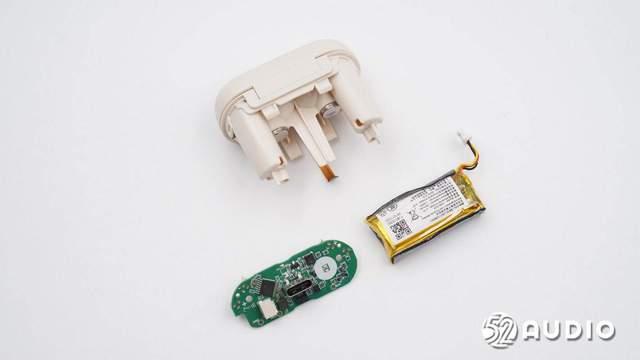

卸掉螺絲，取出電池和主板。

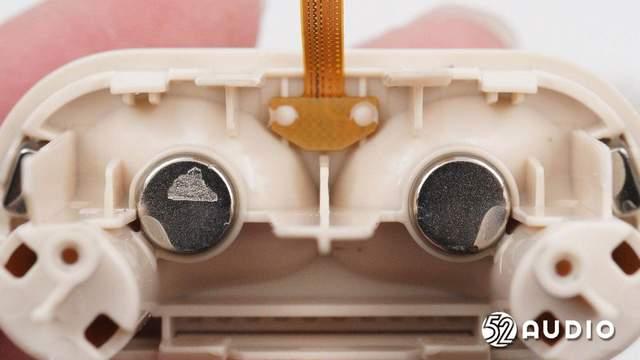

座艙底部結構一覽，設置有兩顆圓形磁鐵固定耳機，霍爾元件的FPC小板通過熱熔柱固定。

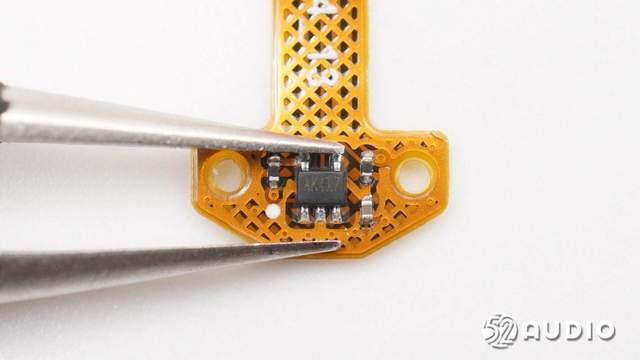

絲印AK4X7的霍爾元件，用于感知充電盒開啟/關閉時的磁場變化，進而通知充電盒MCU和耳機與已連接設備配對或斷開連接。

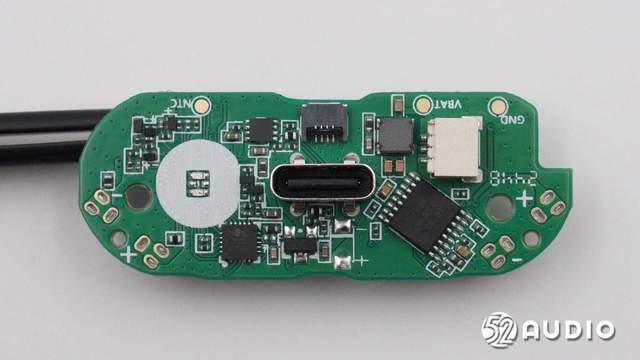

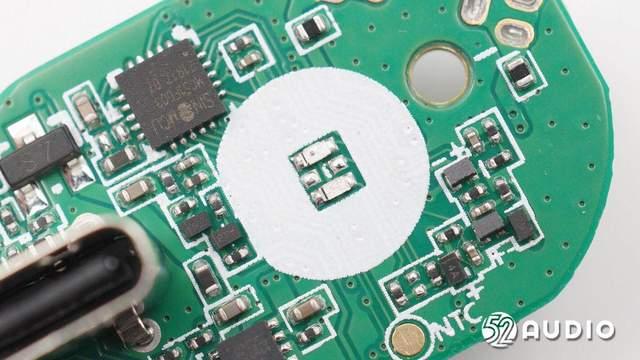

充電盒主板一側電路一覽。

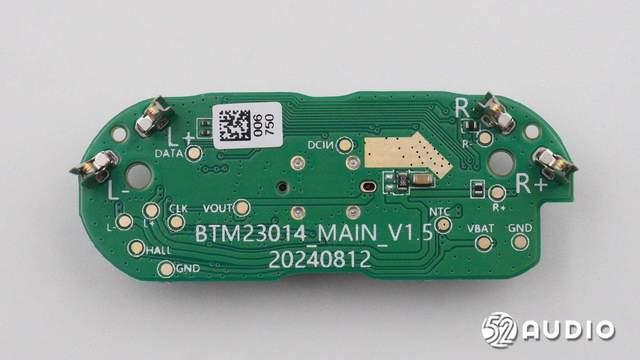

充電盒主板另外一側電路一覽。

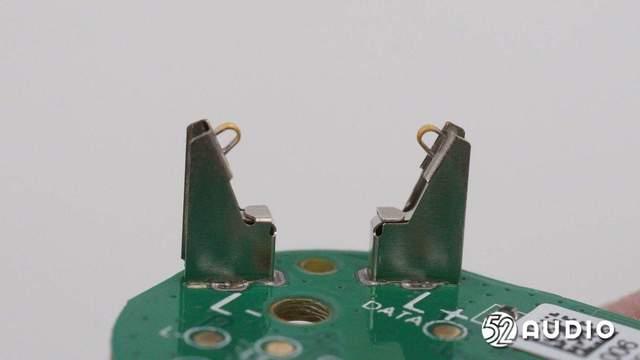

為耳機充電的金屬?gòu)椘B接器特寫，設置有兩組，對應兩個耳機。

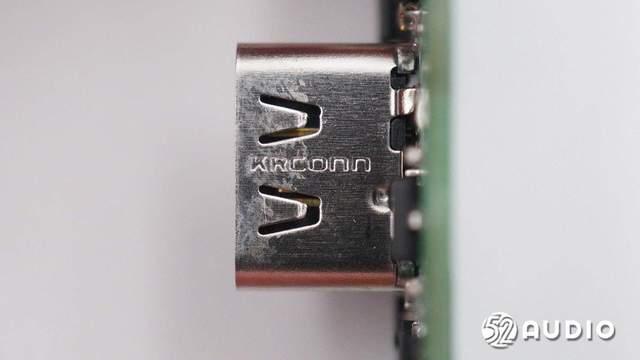

Type-C充電母座特寫，來自KRCONN深圳精睿興業科技有限公司。

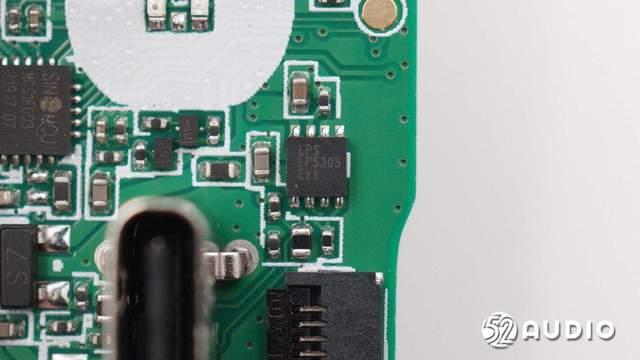

LPS微源半導體LP5305過壓過流保護IC，用于保護低壓系統免受異常高輸入電壓的影響。在工作時，IC持續檢查輸入電壓、輸入電流和電池電壓。當保護狀態發生時，電源MOS將同時關閉。

微源半導體LP5305是確保防止事故的安全裝置。如果輸入電壓超過OVP閾值電壓電平，功率MOS將在1μs內關閉。電流限制可通過ISET和GND之間的外部電阻進行調節。而且電流也受到限制，以防止電池充電過大的電流。微源半導體LP5305還監視鋰離子電池電壓，當電池電壓超過4.35V時，IC將關閉MOS。其他特性包括過溫保護和欠壓鎖定（UVLO）。

LPS微源半導體LP5305詳細資料圖。據我們拆解了解到，目前已有小米、魅族、摩托羅拉、QQ音樂、小天才、森海塞爾、羅技、漫步者、倍思、QCY、聲闊、網易有道、TOZO、JLab、MUJI、ikko、蜂鳥、KEF、喬安、KOHLER、榮耀、Redmi、realme、紅魔、雷蛇、FIIL、1MORE、JBL、Bowers & Wilkins、酷睿視、Barbetsound、SUUNTO、Monster、七彩虹、Nothing、斯莫格、PHILIPS、RODE、重力星球、Haylou、如布、ELEVOC、HHOGene、黑鯊、泥炭、花再、OPPO、華為、聯想、索尼、諾基亞、萬魔、綠聯、雷蛇等眾多品牌旗下音頻產品采用了微源的方案。

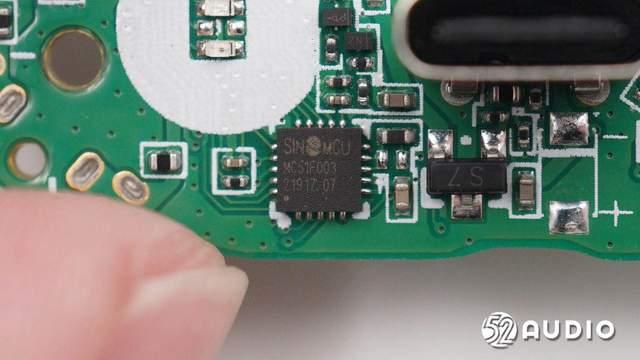

Sinomcu晟矽微MC51F003單片機，用于充電盒整機控制。

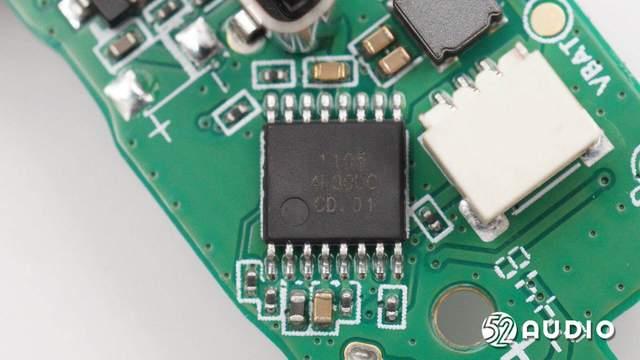

LY來遠ICP1105電源管理芯片，集成開關充電，耐壓28V，最大充電電流1A，截止電壓精度±0.5%，CC/CV可I2C配置，支持快充；內置同步BOOST升壓輸出，輸出電流0.7A，效率高達93%，并集成電源路徑管理；支持雙路獨立開關控制，插入/拔出檢測，輸出輕載檢測；此外芯片還集成了溫度保護、輸入過壓、故障電池、充電超時等保護，充電過程非常安全可靠。

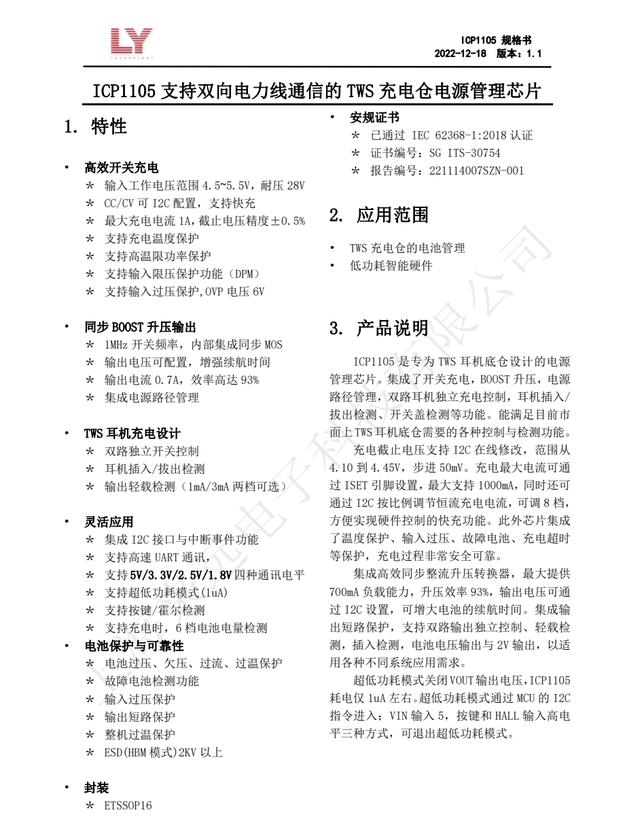

LY來遠ICP1105詳細資料圖。據我們拆解了解到，拜雅、RØDE羅德、Soundcore聲闊、榮耀、魅族、JBL、PHILIPS飛利浦、QCY、紅魔、天貓精靈、創新科技、HHOGene、Sudio、貝爾金、omthing、TOZO、Nothing、宏碁、邁凱亞等品牌旗下的音頻產品也采用了來遠電子的電源管理芯片。

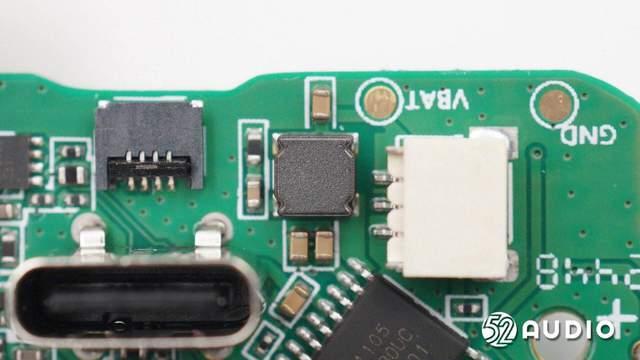

電源管理芯片外圍功率電感特寫。

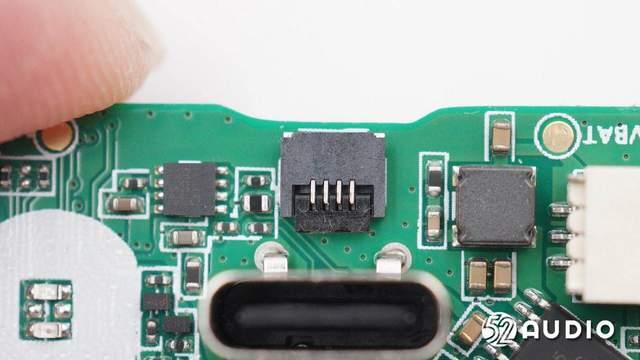

連接霍爾元件排線的ZIF連接器，來自亞奇科技（OCN），型號：OK-F501-04325。

兩顆LED指示燈特寫，用于反饋充電狀態。

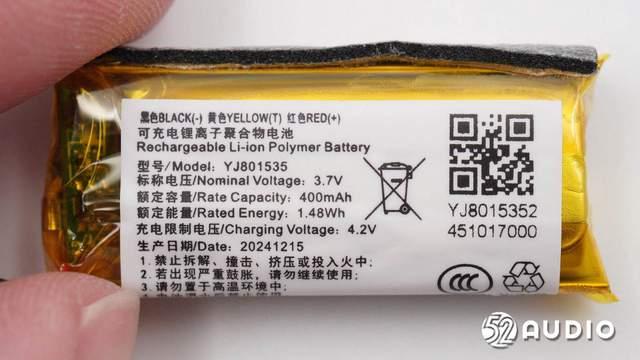

充電盒內置電池標簽上信息，可充電鋰離子聚合物電池，型號：YJ 801535，標稱電壓：3.7V，額定容量：400mAh 1.48Wh，充電限制電壓：4.2V。

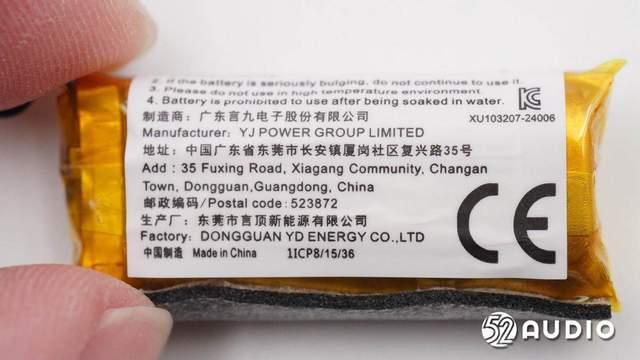

電池制造商：廣東言九電子股份有限公司，生產廠：東莞市言頂新能源有限公司，中國制造。

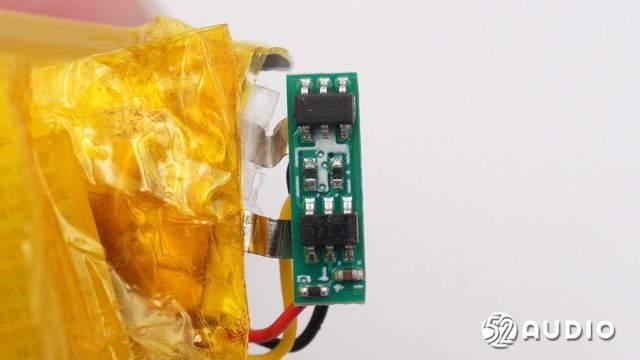

撕開絕緣保護，電池保護板一側電路一覽，設置有鋰電保護IC和MOS管，以及檢測電池溫度的熱敏電阻。

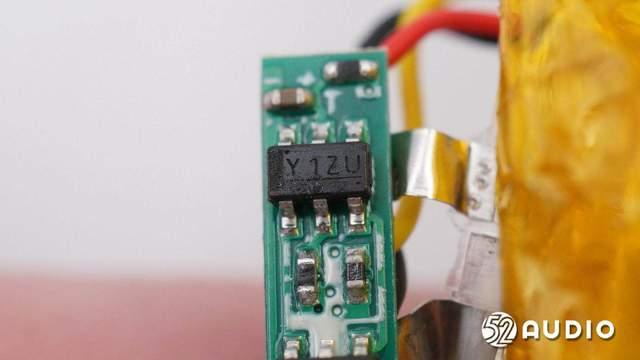

絲印Y1ZU的鋰電保護IC，負責電池的過充電、過放電、過電流等保護。

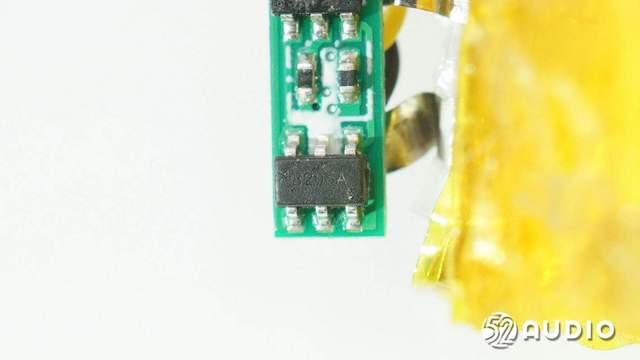

絲印8205A的MOS管。

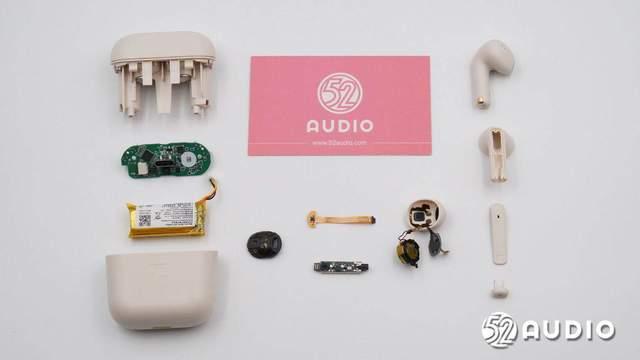

SENNHEISER森海塞爾ACCENTUM Open真無線耳機拆解全家福。

三、總結

SENNHEISER森海塞爾ACCENTUM Open真無線耳機在外觀方面，采用了極致輕巧的設計，整機重量?jī)H40.0g，使用非常便攜。耳機重量?jī)H4.5g，搭配半入耳式設計，佩戴舒適輕盈；奶油白配色，簡約時尚。

內部主要配置方面，耳機搭載了10mm動圈喇叭，采用了35mAh鋼殼扣式電池；主板上，搭載了兩顆敏芯微電子的MEMS麥克風拾音；采用WUQI物奇WQ7034AX藍牙音頻SoC，用于無線連接和音頻數據處理；采用Vinka永嘉微電VKD233HS觸摸檢測IC負責觸摸控制；射頻電路上采用了Sunlord順絡電子SDCL0603Q系列疊層陶瓷電感。

充電盒內部搭載了400mAh鋰電池組，主板上采用LY來遠ICP1105電源管理芯片，負責內置電池的充放電管理；采用LPS微源半導體LP5305過壓過流保護IC，保護后級器件；采用Sinomcu晟矽微MC51F003單片機，用于充電盒整機控制。
