在Vue3中使?echarts?圖表寬度自適應變化的操作方法

更新時間：2025年02月05日 09:49:05 作者：dangfulin

本文介紹了在Vue3中使用ECharts時,如何使圖表容器寬度自適應頁面大小,通過修改模板中的div樣式,將寬度設置為100%,并監聽窗口大小變化事件,調用ECharts實例的resize方法,實現圖表的自適應調整,感興趣的朋友跟隨小編一起看看吧

需求：

有現在這樣一段使用 echarts 的 vue3 代碼：

<template>
  <div ref="chartRef" style="width: 600px; height: 400px;"></div>
</template>
<script setup>
import {getCurrentInstance, onMounted, onUnmounted, ref} from 'vue';
const chartRef = ref(null);
let chartInstance = null;
// 通過 getCurrentInstance 訪問全局屬性
const {proxy} = getCurrentInstance();
onMounted(() => {
  chartInstance = proxy.$echarts.init(chartRef.value);
  chartInstance.setOption({
    title: {text: '柱狀圖示例'},
    tooltip: {},
    xAxis: {data: ['A', 'B', 'C', 'D', 'E']},
    yAxis: {},
    series: [{type: 'bar', data: [10, 20, 30, 40, 50]}]
  });
});
onUnmounted(() => {
  chartInstance?.dispose(); // 銷毀實例
});
</script>

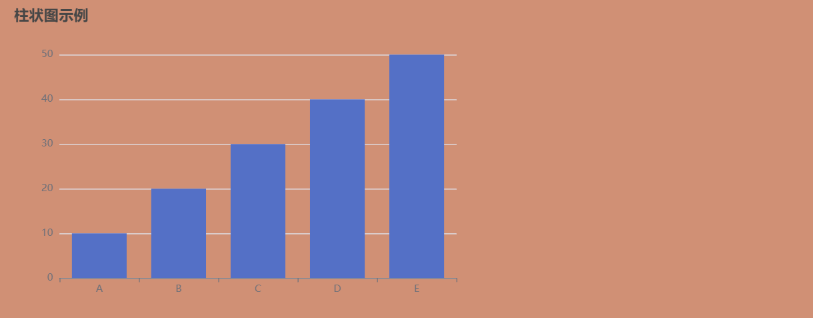

作用是在界面顯示一個柱狀圖：

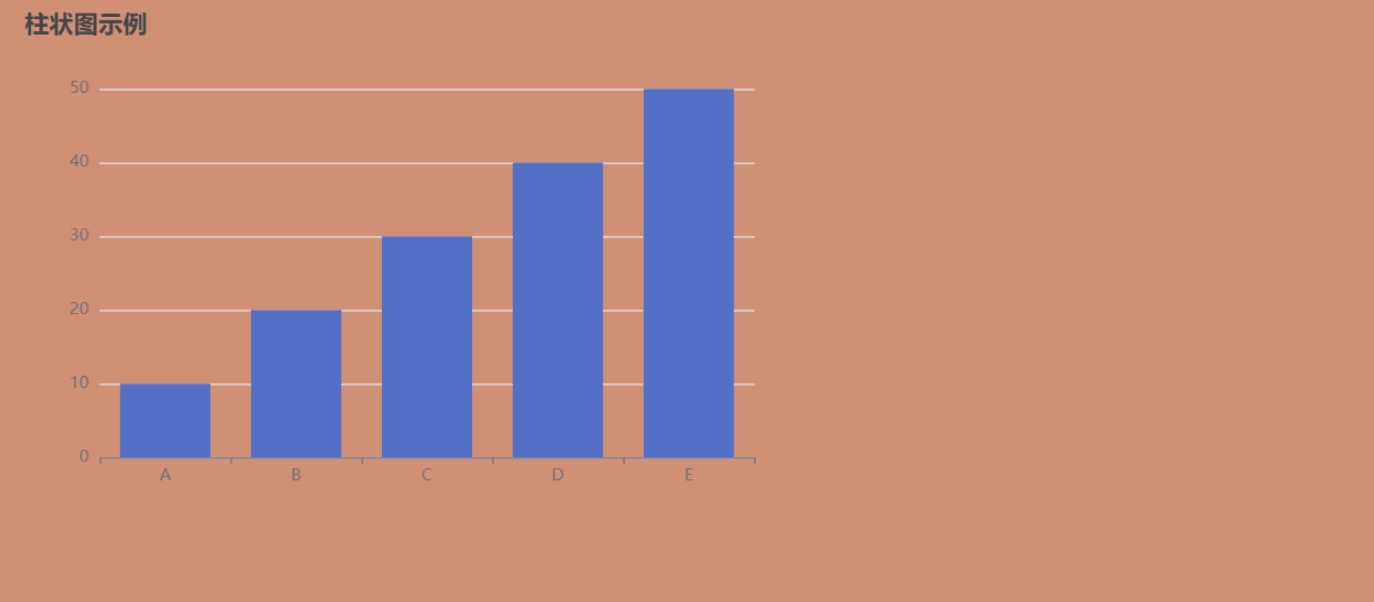

問題是在頁面縮放時，圖表大小始終固定：

希望圖表能夠根據頁面寬度自動調整，特別是在頁面縮放時。

解決：

在代碼中，chartRef的div被固定設置為600px寬和400px高，現在需要修改這部分，讓圖表始終占據頁面的寬度，并能夠響應窗口大小的變化。

為實現自適應寬度。通?？梢酝ㄟ^(guò)CSS來設置容器的寬度為100%，這樣它會填充父容器的寬度。

但僅僅設置CSS可能不夠，因?yàn)镋Charts實例在初始化后不會自動調整大小，除非顯式調用圖表實例的 resize 方法。

所以，解決方案的大致步驟應該是：

修改模板中的div樣式，將寬度設置為100%，這樣它會根據父容器自適應。
在Vue組件中添加一個監聽窗口大小變化的事件，當窗口resize時，觸發ECharts實例的resize方法。
確保在組件卸載時移除事件監聽，避免內存泄漏。

代碼：

<template>
  <!-- 外層容器用于控制圖表寬度，高度可根據需求調整 -->
  <div class="chart-container">
    <div ref="chartRef" class="chart"></div>
  </div>
</template>
<script setup>
import { getCurrentInstance, onMounted, onUnmounted, ref } from 'vue';
const chartRef = ref(null);
let chartInstance = null;
const { proxy } = getCurrentInstance();
// 處理窗口縮放
const handleResize = () => {
  if (chartInstance) {
    // 添加防抖優化性能（可選）
    chartInstance.resize();
  }
};
onMounted(() => {
  // 初始化圖表
  chartInstance = proxy.$echarts.init(chartRef.value);
  chartInstance.setOption({
    title: { text: '響應式柱狀圖' },
    tooltip: {},
    xAxis: { data: ['A', 'B', 'C', 'D', 'E'] },
    yAxis: {},
    series: [{ type: 'bar', data: [10, 20, 30, 40, 50] }]
  });
  // 監聽窗口變化
  window.addEventListener('resize', handleResize);
  // 初始執行一次確保尺寸正確
  setTimeout(handleResize, 0);
});
onUnmounted(() => {
  window.removeEventListener('resize', handleResize);
  chartInstance?.dispose();
});
</script>
<style scoped>
.chart-container {
  width: 100%;
  padding: 20px; /* 可根據需求調整 */
}
.chart {
  width: 100%;
  height: 200px; /* 固定高度，可改為 min-height 或使用 calc 動態計算 */
  /* 可選：添加最大寬度限制 */
  max-width: 1200px;
  margin: 0 auto;
}
/* 移動端適配 */
@media (max-width: 768px) {
  .chart {
    height: 300px;
  }
}
</style>

效果如下：

主要修改點說明：
1，容器結構優化：

添加外層容器 .chart-container 控制布局
圖表元素使用百分比寬度 width: 100%

2，響應式處理：

window.addEventListener('resize', handleResize);

監聽窗口縮放事件，觸發圖表 resize 方法

3，自動調整邏輯：

const handleResize = () => {
  chartInstance?.resize();
};

調用 ECharts 實例的 resize() 方法自適應容器

4，CSS 增強：

添加響應式高度（通過媒體查詢）
限制最大寬度避免過寬
添加安全間距（padding/margin）

如果需要高度也自適應，可以：

// 在 handleResize 中動態計算高度
const containerWidth = chartRef.value.offsetWidth;
const aspectRatio = 9 / 16; // 16:9 比例
chartRef.value.style.height = `${containerWidth * aspectRatio}px`;
chartInstance.resize();

響應式斷點：

/* 在樣式中添加更多斷點 */
@media (max-width: 480px) {
  .chart {
    height: 250px;
  }
}

父容器控制：確保外層父元素有正確的布局設置

/* 在父組件中 */
.parent-container {
  width: 100%;
  display: flex;
  justify-content: center;
}

擴展：

1，防抖處理

是否需要考慮防抖處理，避免頻繁觸發resize導致性能問題。但ECharts的resize方法本身有一定的優化，可能不需要額外處理，但根據具體情況可以添加。

// 防抖版 resize（在 handleResize 頂部添加）
let resizeTimer;
clearTimeout(resizeTimer);
resizeTimer = setTimeout(() => {
  chartInstance.resize();
}, 200);

2，多圖表并列縮放問題

以兩個圖表并排并考慮縮放為例，這涉及到布局和響應式處理兩個方面。

布局方面，我需要考慮使用CSS Flexbox或者Grid來實現并排。
響應式方面，需要確保每個圖表都能在窗口大小變化時正確調整尺寸，并且可能需要在移動設備上切換為垂直排列。

接下來，我需要回憶ECharts的resize方法是否正確應用，是否需要為每個圖表實例單獨調用resize。需要確保每個圖表容器都有正確的寬度設置，比如各占50%或者使用Flexbox的自動調整。

<template>
  <!-- 使用 Flex 布局容器 -->
  <div class="charts-container">
    <!-- 單個圖表容器 -->
    <div class="chart-wrapper">
      <div ref="chartRef1" class="chart"></div>
    </div>
    <!-- 第二個圖表容器 -->
    <div class="chart-wrapper">
      <div ref="chartRef2" class="chart"></div>
    </div>
  </div>
</template>
<script setup>
import { getCurrentInstance, onMounted, onUnmounted, ref } from 'vue';
const chartRef1 = ref(null);
const chartRef2 = ref(null);
let chartInstance1 = null;
let chartInstance2 = null;
const { proxy } = getCurrentInstance();
// 公共配置項
const baseOption = {
  tooltip: {},
  xAxis: { data: ['A', 'B', 'C', 'D', 'E'] },
  yAxis: {},
};
// 初始化圖表
const initChart = (ref, option) => {
  const chart = proxy.$echarts.init(ref.value);
  chart.setOption(option);
  return chart;
};
// 帶防抖的 resize 處理
let resizeTimer;
const handleResize = () => {
  clearTimeout(resizeTimer);
  resizeTimer = setTimeout(() => {
    chartInstance1?.resize();
    chartInstance2?.resize();
  }, 200);
};
onMounted(() => {
  // 初始化兩個圖表
  chartInstance1 = initChart(chartRef1, {
    ...baseOption,
    title: { text: '圖表1' },
    series: [{ type: 'bar', data: [10, 20, 30, 40, 50] }]
  });
  chartInstance2 = initChart(chartRef2, {
    ...baseOption,
    title: { text: '圖表2' },
    series: [{ type: 'bar', data: [50, 40, 30, 20, 10] }]
  });
  // 監聽窗口變化
  window.addEventListener('resize', handleResize);
  // 初始調整
  handleResize();
});
onUnmounted(() => {
  window.removeEventListener('resize', handleResize);
  chartInstance1?.dispose();
  chartInstance2?.dispose();
});
</script>
<style scoped>
/* 主容器：Flex 布局 */
.charts-container {
  display: flex;
  gap: 20px; /* 圖表間距 */
  width: 100%;
  padding: 20px;
  box-sizing: border-box;
}
/* 單個圖表容器 */
.chart-wrapper {
  flex: 1; /* 平分剩余空間 */
  min-width: 0; /* 解決 flex 容器溢出問題 */
}
.chart {
  width: 100%;
  height: 400px; /* 統一高度 */
  background: #fff;
  border-radius: 8px;
  box-shadow: 0 2px 12px rgba(0,0,0,0.1);
}
/* 移動端響應式 */
@media (max-width: 768px) {
  .charts-container {
    flex-direction: column; /* 垂直排列 */
  }
  .chart {
    height: 300px;
  }
}
</style>

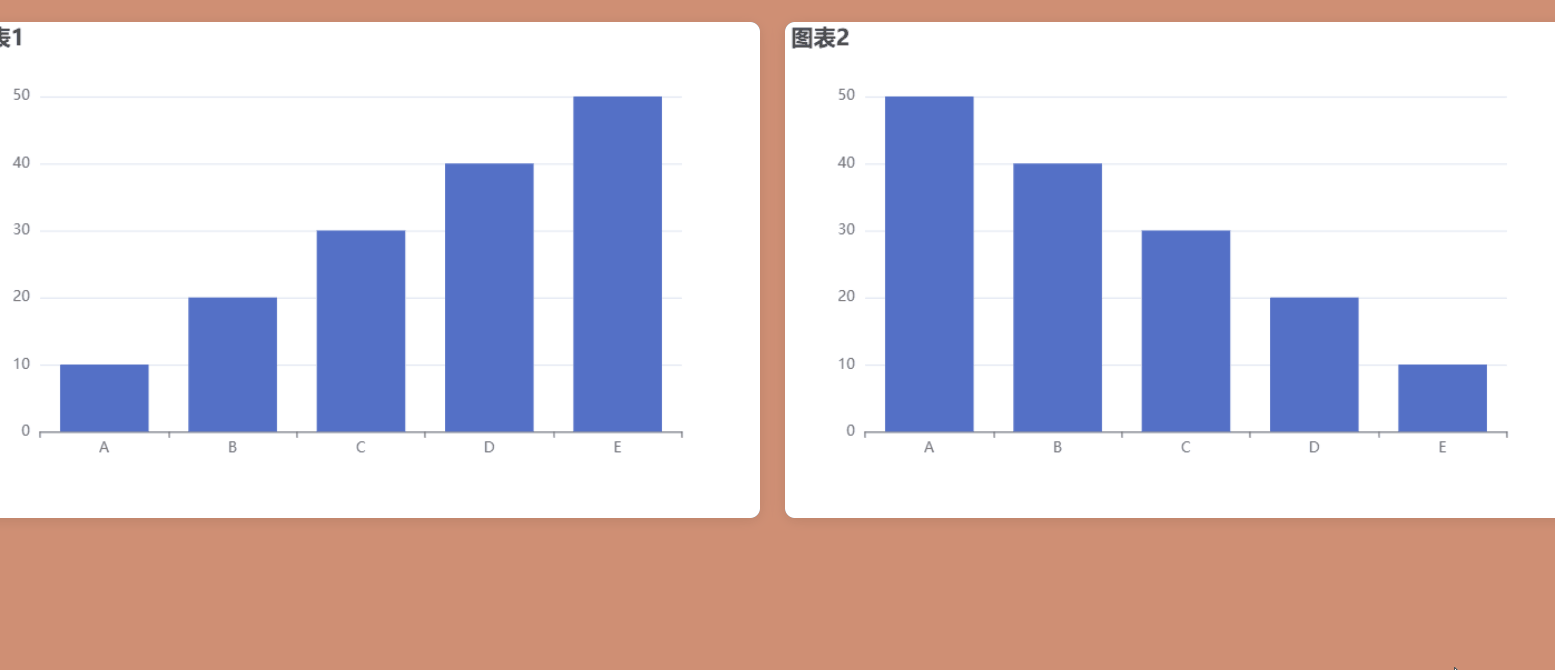

效果如下：
