基于Vue+ECharts實現地圖展示與交互

更新時間：2025年02月07日 09:55:11 作者：Z小明

這篇文章中,我將逐步介紹如何使用 Vue 和 ECharts 實現一個互動式的地圖展示組件,其中支持返回上一層地圖、點擊查看不同城市的詳細信息,以及根據數據動態展示不同的統計信息,感興趣的小伙伴跟著小編一起來看看吧

1. 項目結構與組件基本框架
2. ECharts 的基本配置與地圖初始化
3. 動態加載不同地區地圖數據
4. 地圖交互：點擊事件與返回上一層功能
5. 自定義 Tooltip 和圖標
6. 樣式與布局調整
總結：

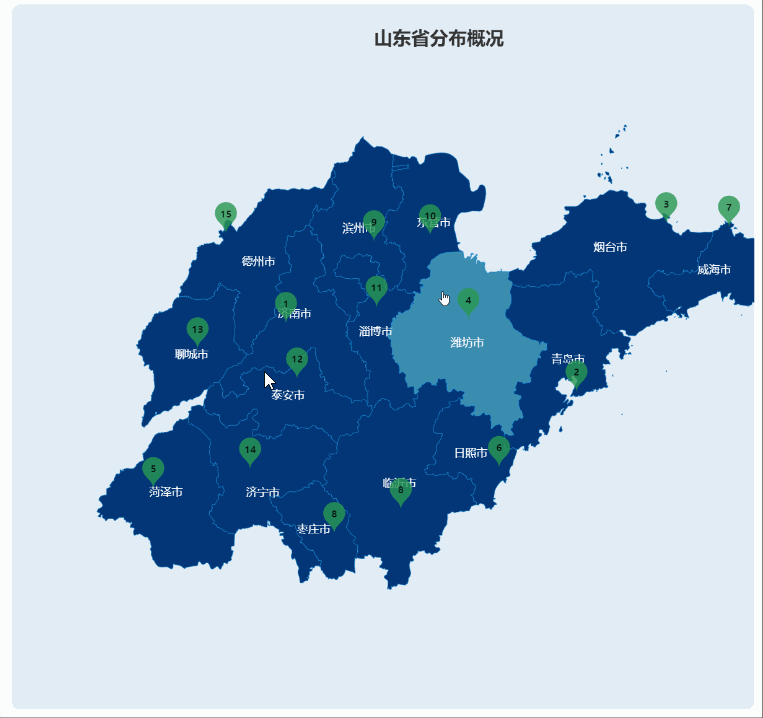

效果圖：

我將分為以下幾部分進行詳細講解：

項目結構與組件基本框架
ECharts 的基本配置與地圖初始化
動態加載不同地區地圖數據
地圖交互：點擊事件與返回上一層功能
自定義 Tooltip 和圖標
樣式與布局調整

1. 項目結構與組件基本框架

首先，定義了一個 Vue 組件 MapComponent，它將負責渲染地圖、處理用戶交互，并展示傳遞給它的數據。

<template>
  <div class="map_style">
    <!-- 返回按鈕，只有在有歷史記錄時顯示 -->
    <Button
      type="primary"
      @click="goBack"
      class="go_back_index"
      v-if="mapStack.length > 1"
    >返回</Button>

    <!-- 地圖容器 -->
    <div
      ref="chart"
      style="height: 100%; width: 100%"
      class="chart-container"
    ></div>
  </div>
</template>

在模板中，主要有兩個部分：

返回按鈕： 當 mapStack 中有多個歷史記錄時，返回按鈕會顯示，用于返回上一層地圖。
地圖容器： 這是 ECharts 渲染地圖的地方，通過 ref="chart" 獲取容器 DOM。

2. ECharts 的基本配置與地圖初始化

在 mounted 生命周期鉤子中，初始化了 ECharts 圖表并注冊了地圖數據：

mounted () {
  this.$nextTick(() => {
    this.initChart();
  })
  window.addEventListener('resize', this.handleResize); // 窗口變化時調整圖表大小
}

initChart 方法中，注冊了山東省的地圖數據并初始化了 ECharts 實例：

initChart () {
  // 注冊山東省地圖
  this.$echarts.registerMap('shandong', this.mapData['山東省']);
  // 初始化 ECharts 實例
  this.chart = this.$echarts.init(this.$refs.chart);

  // 監聽地圖點擊事件，點擊后進入下一級地圖
  this.chart.on('click', ({ name }) => {
    if (this.mapData[name] && name !== this.currentCity) {
      // 進入下一級地圖
      this.mapStack.push(name);
      this.setMapData(name);
    }
  });

  // 設置地圖選項
  this.setMapData(this.currentCity);
}

3. 動態加載不同地區地圖數據

地圖數據在 mapData 中以城市名稱為鍵，地圖 JSON 文件為值。每個城市的數據可以通過 require 動態加載。例如：

mapData: {
  '山東省': require('./shangdong.json'),
  '青島市': require('../json/青島市.json'),
  '濟南市': require('../json/濟南市.json'),
  ...
}

4. 地圖交互：點擊事件與返回上一層功能

當點擊地圖中的某個城市時，會更新地圖為該城市的地圖數據，并將當前城市名稱加入到 mapStack 中以實現返回功能。goBack 方法會彈出當前城市并加載上一層城市的地圖數據。

goBack () {
  if (this.mapStack.length > 1) {
    this.mapStack.pop(); // 彈出當前城市
    this.setMapData(this.mapStack[this.mapStack.length - 1]); // 設置上一城市的數據
  }
}

5. 自定義 Tooltip 和圖標

地圖上的每個城市展示的數據通過 tooltipFormatter 方法進行自定義格式化，顯示每個城市的相關信息，如總用戶數、平均積分、平均時長等。

tooltipFormatter (params) {
  const marker = `<span style="display:inline-block;margin-right:5px;border-radius:10px;width:10px;height:10px;background-color:#284979;"></span>`;
  const cityName = `<h3>${(params.data && params.data.name) || params.name || '暫無單位'}</h3>`;
  const totalUser = marker + '人數：' + (params.data && params.data.totalUser || 0) + '<br />';
  const score = marker + '平均積分：' + (params.data && params.data.score || 0) + '<br />';
  const duration = marker + '平均時長：' + (params.data && params.data.duration || 0);
  return cityName + totalUser + score + duration ;
}

這段代碼通過判斷 params.data 是否存在，動態生成顯示城市信息的 HTML 格式。

6. 樣式與布局調整

對于地圖組件的樣式，使用了 scoped 樣式進行隔離，確保組件的樣式不會污染到其他部分：

.map_style {
  position: relative;
  height: 100%;
  width: 100%;
}

.go_back_index {
  position: absolute;
  top: 10px;
  left: 10px;
  z-index:999;
}

.chart-container {
  border-radius: 10px;
  overflow: hidden;
}
