進度條作為可視化大屏系統中展示數據狀態的關鍵元素，其視覺效果直接影響用戶的使用體驗，而傳統的進度條往往呈現出固定的樣式，缺乏視覺吸引力。在這種場景下，一種基于Vue和CSS實現漸變柵格進度條的方法應運而生，該方法將進度條劃分為多個柵格單元，每個單元格顏色漸變并且連續，可以根據不同的場景配置個性化屬性，具有極高的靈活度和交互性，可以調整顏色、柵格數量、間隔、寬度、高度、圓角、數值、標簽、刻度等屬性，并同時具有平滑的過渡效果，特別適用于可視化大屏系統中。

1 原理

1.1 劃分柵格單元

首先定義一個父容器，用于容納所有柵格，然而柵格的數量不定，所以需要設置彈性布局，使得任意數量的柵格能夠自動均勻平鋪。樣式合適位置預留響應式變量，保證屬性的可配置性。

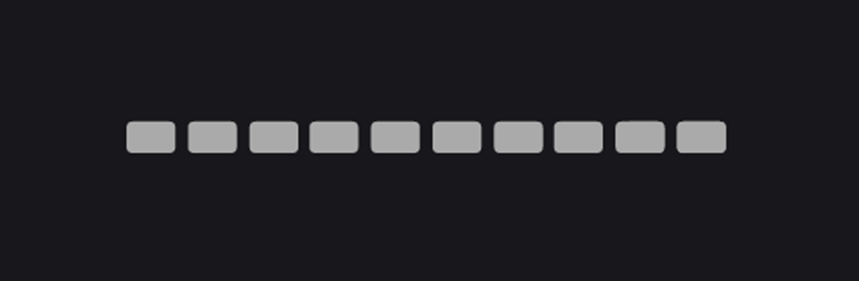

與此同時，給每個柵格加上平滑的過渡動畫，確保每次數據發生變化引起圖表變化時能夠平滑過渡，而并非跳躍式突變，增強了用戶的交互體驗和視覺感受，同時能夠引導用戶注意力，突出變化部分的重要內容或功能。如下圖。

1.2 顏色漸變

為了解決漸變柵格百分比條中柵格之間存在空隙而顏色可以連續的問題，需要利用CSS的兩個重要屬性：background屬性和偽元素。

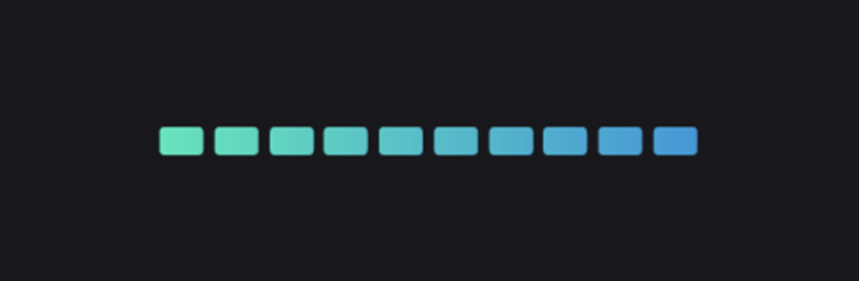

首先，將每個柵格的背景色設置相同。接著，調整background的size為柵格數量倍的寬度，調整position來指定背景的位置，將每個柵格的背景色都在上一個柵格的基礎上，偏移一個柵格的距離。為了實現這一效果，還需將柵格設置為溢出隱藏，并確保背景色不重復，如下圖。

由于進度條分為已完成和未完成兩部分，而上述過程僅實現了所有柵格的連續漸變，無法突顯出進度，所以需要控制漸變色在指定位置結束。然而，目前的方案似乎無法實現漸變色截斷的效果，因此我們嘗試使用遮罩。具體而言，就是將每個柵格都增加一個偽元素，將其完全覆蓋在柵格上，根據計算的比例，已完成部分的偽元素背景色設置為透明，將漸變色顯示出來，未完成部分的則設置為默認背景色，將下方的漸變色進行遮罩。

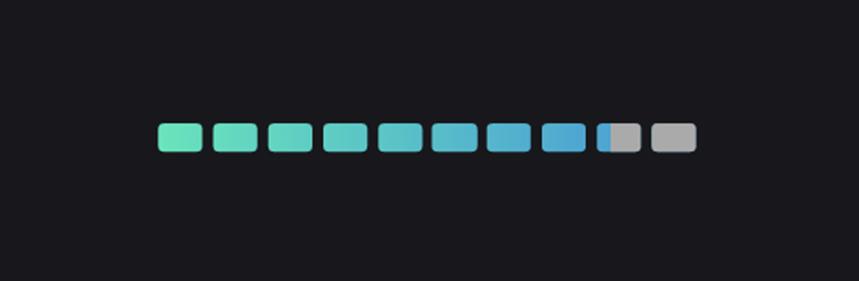

偽元素可以通過CSS自定義屬性進行變量的綁定，在字符串前加上兩根連接線“–”，可以將該字符串聲明為CSS自定義屬性，然后通過var()函數讀取變量，最后使用Vue的動態style和模板字符串傳入，這樣，這個動態屬性便可以根據數據的變化動態的渲染偽元素了。如下圖。

1.3 標簽與刻度

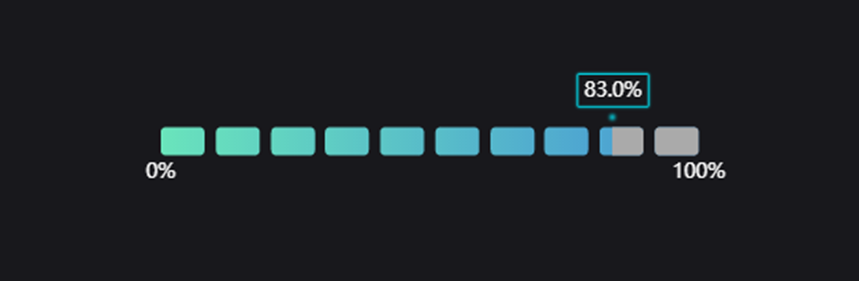

為了最大程度上不影響原有柵格進度條的層級結構，標簽與刻度這種附加屬性我們選擇了絕對定位。新建一個盒子，保持與柵格的父容器寬度相同，添加進度開始值、結束值作為左右刻度，結合當前值可以計算出進度的百分比，同時根據柵格間距和當前值等屬性可以計算出標簽的位置。如下圖。

2 實現方法

有了前面的思路鋪墊，現在來著手實現。

2.1 可配置屬性

首先我們需要配置用戶可自定義修改的屬性，并給予默認值，這些屬性通過綁定響應式變量的方式來實現實時刷新。

最小值、最大值即進度條最左側和最右側的位置，默認為0和2，當前值即進度所在的位置，默認為1.66。

柵格數量指的是總共劃分多少個柵格，數量不同，每個柵格所代表的比例也將發生改變，默認為10。

柵格間距是每個柵格之間空余的距離，單位為百分比，默認為2%。

漸變色是從起始顏色到終止顏色的色彩變化，形成一種流暢的過渡效果，增強視覺吸引力，默認為#6AE5BB到#3C7DDF的過渡。

背景色則可以認為是進度未完成的部分，默認使用顏色#AAAAAA作為區分。

數值的展示方式分為真實值和百分比值兩種，切換后標簽和刻度隨之改變，其字體、字號、顏色、小數點也可自定義。

此外，柵格的圓角、高度、標簽的偏移及其顯隱等屬性也在相應位置插入了變量提供給用戶自定義修改。

2.2 數據初始化

在頁面加載之前，需要進行數據的初始化，提前計算部分屬性。

通過最小值、最大值、當前值計算出當前值所占比例（valuePercent），默認比例為(1.66-0)/(2-0)*100%=83%。

通過柵格的個數計算每個柵格代表的比例（perGridPercent），默認每個柵格代表100%/10=10%。

通過valuePercent和perGridPercent得到完整顯示漸變色的柵格個數（completeGridNum）。Math.floor(83%/10%)=8，也就意味著前8個柵格的偽元素遮罩層的背景色，可以直接設置透明。

而余下的一個不足以完整顯示漸變色的柵格，我們需要計算漸變色的部分占整個柵格的比例（remainingGridPercent）。用completeGridNum乘以perGridPercent，得到完整顯示的比例，再用valuePercent減去完整顯示的比例，得到剩余需要覆蓋的部分，最后除以perGridPercent，即(83%-8*10%)/10%=30%，也就是說，余下的漸變色只需占據一個柵格的30%。

通過柵格間隔（interval）和柵格數量得到每個柵格的實際寬度（perGridWidth），即用100%減去interval乘以number-1，得到所有柵格的實際寬度，隨后除以number，interval默認為2%，(100%-2%*(10-1))/10=8.2%。Vue的計算屬性可以根據依賴關系進行計算并緩存，所以我們可以用computed來計算柵格的實際寬度，由于柵格的間隔和數量都是響應式變量，所以寬度也是響應式的。

通過(completeGridNum+ remainingGridPercent)perGridWidth+completeGridNuminterval，不難算出標簽絕對定位下距離左端的位置，即(8+30%)8.2%+82%=84.06%。

2.3 開始繪制

通過Vue的v-for指令，得到指定數量的柵格。通過:style=“`–barWidth:${perGridWidth}`”，將實際寬度傳入組件內部，然后使用該值給柵格和偽元素遮罩的寬度賦值，具體為"width:var(–barWidth)"。

接下來，利用CSS從左至右的線性漸變色，均勻的平鋪到所有的柵格上，即 “background:linear-gradient(to right,${beginColor},${overColor}) ${(i-1)perGridWidth}/${number100}% no-repeat”。這里的beginColor，overColor為漸變起始和終止顏色，i為柵格的序號。每個柵格的背景色都為擴展了number倍的漸變色，不同的則是各自的偏移量，都偏移了(i-1)*perGridWidth。

然后就是添加遮罩層，通過computed計算屬性，可以根據i值大小，動態返回背景色的字符串。當小于等于completeGridNum時，返回透明色；當?shù)扔赾ompleteGridNum+1時，通過線性漸變，按百分比分配透明色和背景色，即`linear-gradient(to right,transparent r e m a i n i n g G r i d P e r c e n t , {remainingGridPercent}, remainingGridPercent,{backColor} ${remainingGridPercent})`，其中backColor為柵格背景色，意味著從左側開始，直到達到remainingGridPercent指定的位置時，顏色保持透明色。在remainingGridPercent位置之后，顏色保持為背景色；其他情況下返回背景色。

最后，為柵格和其偽元素遮罩添加"transition: all 1s"的過渡動畫。

核心代碼

<div class="grid-progress-container">
  <div
    class="grid-progress-bar"
    v-for="i in state.mergedConfig.bar.number"
    :style="`--barRadius:${state.mergedConfig.bar.radius}px;
    --barHeight:${state.mergedConfig.bar.height}px;
    --barWidth:${perGridWidth}%;
    --barBackground:${renderBack(i)};
    background:linear-gradient(to right,${state.mergedConfig.bar.preColor},${state.mergedConfig.bar.suffixColor}) ${
      (i - 1) * perGridWidth
    }% / ${state.mergedConfig.bar.number * 100 + '%'} no-repeat;`"
  ></div>
</div>
const initData = () => {
  // 當前值所占比例(100%)
  state.valuePercent =
    ((state.mergedConfig.dataset.value - state.mergedConfig.dataset.min) /
      (state.mergedConfig.dataset.max - state.mergedConfig.dataset.min)) *
    100
  // 每一個柵格比例(100%)
  state.perGridPercent = 100 / state.mergedConfig.bar.number
  // 完整渲染的柵格個數
  state.renderGridNum = Math.floor(state.valuePercent / state.perGridPercent)
  // 不完整渲染的柵格剩余比例(1)
  state.remainingGridPercent = (state.valuePercent - state.renderGridNum * state.perGridPercent) / state.perGridPercent
}
const perGridWidth = computed(() => {
  return (100 - state.mergedConfig.bar.interval * (state.mergedConfig.bar.number - 1)) / state.mergedConfig.bar.number
})
const renderBack = (i: number) => {
  if (state.remainingGridPercent === 0) {
    if (i <= state.renderGridNum) return 'transparent'
    else return `${state.mergedConfig.bar.backColor}`
  } else {
    if (i <= state.renderGridNum) {
      return 'transparent'
    } else if (i === state.renderGridNum + 1) {
      return `linear-gradient(to right,transparent ${state.remainingGridPercent * 100}%,${
        state.mergedConfig.bar.backColor
      } ${state.remainingGridPercent * 100}%)`
    } else {
      return `${state.mergedConfig.bar.backColor}`
    }
  }
}

.grid-progress-container {
    width: 100%;
    padding: 60px;
    display: flex;
    justify-content: space-between;
    .grid-progress-bar {
      height: var(--barHeight);
      width: var(--barWidth);
      border-radius: var(--barRadius);
      transition: all 1s;
      position: relative;
      &::before {
        position: absolute;
        content: '';
        height: 100%;
        width: 100%;
        background: var(--barBackground);
        border-radius: var(--barRadius);
        transition: all 1s;
      }
    }
  }
