純JS+Vue和canvas實現一個儀表盤方式
更新時間：2025年06月16日 09:01:02 作者：不想起名55
這篇文章主要介紹了純JS+Vue和canvas實現一個儀表盤方式,具有很好的參考價值,希望對大家有所幫助,如有錯誤或未考慮完全的地方,望不吝賜教
在使用canvas的時候發現數值變化，每次都要重新渲染，值都從0開始，這和我的需求沖突。
一、 純JS+Vue

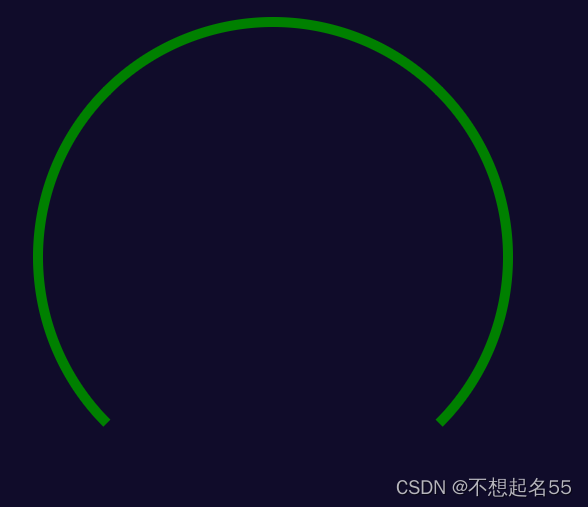

1. 先繪制基本的圓環背景
利用border-color和border-radius將正方形變成基本的圓環。
<div class="circle">
<div class="Inner"></div>
</div>.circle {
position: relative;
border-radius: 50%;
border: 12px solid;
border-color: green green transparent green;
width: 480px;
height: 484px;
top: 4%;
left: 12%;
}
利用border-radius，就可將正方形變成圓形
2. 背景繪制完成，下面就是每個刻度
<div class="circle">
<div class="Inner"></div>
<div class="center"></div>
<div class="pointer"></div>
</div>.center{
width: 20px;
height: 20px;
background-color: grey;
border-radius: 50%;
position: absolute;
z-index: 35;
top: calc(50% - 5px);
left: calc(50% - 5px);
}
.pointer{
width: 190px;
height:10px;
background-color: red;
border-radius: 50%;
position: absolute;
z-index: 34;
top: calc(50% - -2px);
left: calc(50% - 6px);
transform-origin:5% 35%;
}
.number {
color: #fff;
display: block;
padding-top: 16px;
position: absolute;
left: -6px;
}一共100個值，每?jī)蓚€(gè)刻度就要有線，到10線的長度會更長一點。其實和畫鐘表一樣，0的位置是坐標軸的225°，到100的位置，總共是180°+45°
mounted() {
let circle = document.getElementsByClassName('Inner')[0];
circle.style.setProperty('--width', Math.floor(227) + 'px');
for (let i = 0; i <= 50; i++) {
const ul = document.createElement('ul');
const li = document.createElement('li');
li.style.transform = `rotate(${225 + i * 2 * 2.7}deg)`;
if (i % 5 === 0) {
li.style.height = '15px';
li.innerHTML = `<span class = 'number'>${i*2}</span>`
}
circle?.appendChild(ul);
ul.appendChild(li);
}
}

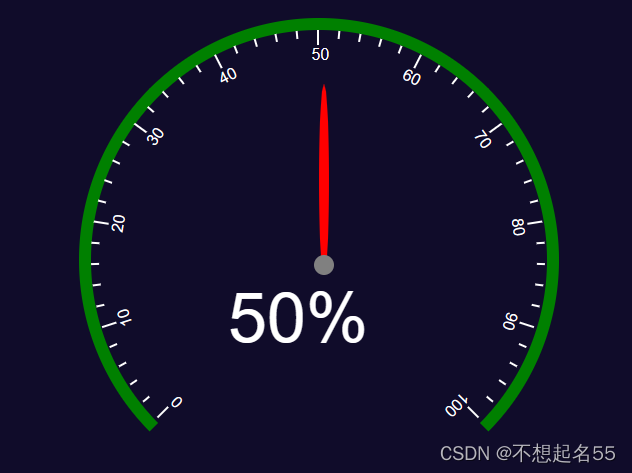

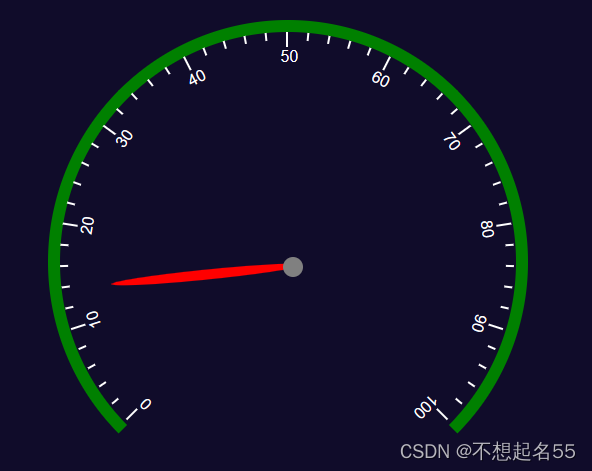

3. 讓指針根據數據變動，和刻度一樣，每移動一個點要更改相應的刻度
<div class="circle">
<div class="Inner"></div>
<div class="center"></div>
<div class="pointer"></div>
<div class="num">{{dataValue}}%</div>
</div>
<script>
export default {
data() {
return {
dataValue: 50,
}
}，
watch: {
dataValue: {
handler(newValue, oldVal) {
this.dataValue = newValue;
this.runGuage()
},
},
},
methods: {
runGuage() {
let pointer = document.getElementsByClassName("pointer")[0];
pointer.style.transform = `rotate(${137 + this.dataValue * 2.66}deg)`;
},
}，
mounted() {
this.runGuage();
}
}
</script>
<style scoped>
.num{
position: absolute;
color: #fff;
font-size: 70px;
z-index: 32;
top: 54%;
left: 30%;
}
</style>
二、 Canvas
靜下心實現了canvas描繪的儀表盤，并且數據不會從0開始渲染。
1. 先來canvas的老三樣
<canvas id="progress" width="600" height="600"></canvas>
<script>
// 獲取canvas元素和上下文
var canvas = document.getElementById("progress");
var ctx = canvas.getContext("2d");
</script>2. 設置一些基本參數
<canvas id="progress" width="600" height="600"></canvas>
<script>
// 獲取canvas元素和上下文
var canvas = document.getElementById("progress");
var ctx = canvas.getContext("2d");
// 圓環參數
var x = canvas.width / 2;
var y = canvas.height / 2;
var radius = 176;
var lineWidth = 10;
var startAngle = (3 * Math.PI) / 4; //相當于從鐘表中的差不多7點開始
var endAngle = -Math.PI / 4; //相當于從鐘表中的差不多5點結束
</script>3. 繪制圓環及外面的進度條

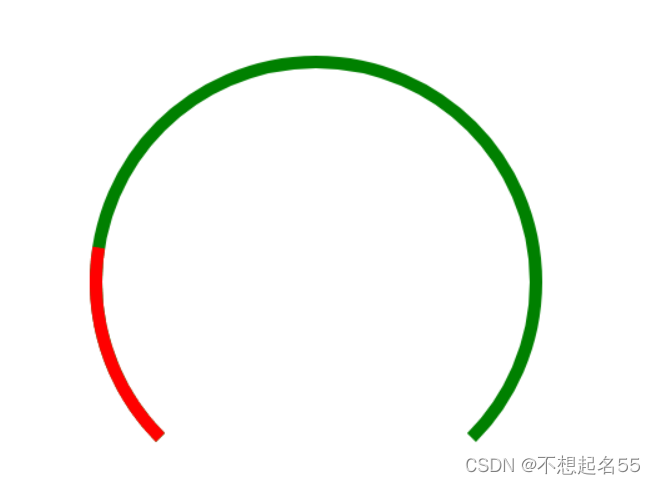

// 繪制圓環進度條函數
function drawProgress(progress) {
// 清除畫布
ctx.clearRect(0, 0, canvas.width, canvas.height);
// 繪制背景圓環
ctx.beginPath();
ctx.arc(x, y, radius, startAngle, Math.PI / 4);
ctx.lineWidth = lineWidth;
ctx.strokeStyle = "#008000";
ctx.stroke();
// 繪制進度圓環
endAngle = startAngle + ((3 * Math.PI / 2) * progress);
ctx.beginPath();
ctx.arc(x, y, radius, startAngle, endAngle);
ctx.lineWidth = lineWidth;
ctx.strokeStyle = "#ff0000";
ctx.stroke();
}
drawProgress(0.2)
4. 繪制里面的刻度條
function drawTicks() {
var numTicks = 50; // 刻度數量
var tickLength = 8; // 刻度長度
var tickColor = "#000000"; // 刻度顏色
var tickWidth = 2; // 刻度寬度
let startAngle = (3 * Math.PI) / 4;
let endAngle = -(1.48 * Math.PI) / 2;
var angleStep = -((endAngle - startAngle) / numTicks); // 每個刻度之間的角度差
ctx.save();
// 將原點移到圓心處
ctx.translate(x, y);
// 繪制刻度
for (var i = 0; i <= numTicks; i++) {
var angle = startAngle + (i * angleStep) + 0.01;
if (i % 5 == 0) {
tickWidth = 5;
} else {
tickWidth = 2;
}
ctx.beginPath();
ctx.lineWidth = tickWidth;
ctx.strokeStyle = tickColor;
// 計算刻度起點和終點的坐標
var startX = (radius - tickLength - 4) * Math.cos(angle);
var startY = (radius - tickLength - 4) * Math.sin(angle);
var endX = (radius - 4) * Math.cos(angle);
var endY = (radius - 4) * Math.sin(angle);
// 繪制刻度線段
ctx.moveTo(startX, startY);
ctx.lineTo(endX, endY);
ctx.stroke();
// 繪制時間文本
var text = i % 5 == 0 ? (i * 2).toString() : '';
var textX = (radius - tickLength - 20) * Math.cos(angle);
var textY = (radius - tickLength - 20) * Math.sin(angle);
ctx.font = "16px Arial";
ctx.fillStyle = "#000000";
ctx.textAlign = "center";
ctx.textBaseline = "middle";
ctx.fillText(text, textX, textY);
}
ctx.restore(); // 恢復之前的繪圖狀態
}

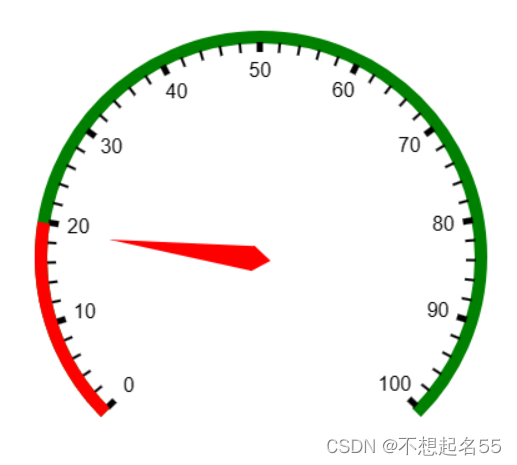

5. 繪制指針
這一段可以抽離出來一個方法，等有時間再改一下
let kedu = (((2.4) * 2) / 100); //我的起始角度0的位置旋轉角度是從-2.4到2.4
let rotate1 = (2.4 - (kedu * progress * 100));
if (progress < 0.5) {
rotate1 = -rotate1;
} else {
rotate1 = -rotate1;
}
ctx.save();
ctx.translate(x, y);
ctx.rotate(rotate1);
ctx.beginPath();
ctx.moveTo(x - (2 * radius) + 50, y - (2 * radius) + 60);
ctx.lineTo(x - (2 * radius) + 40, y - (2 * radius) + 46);
ctx.lineTo(x - (2 * radius) + 50, y - (2 * radius) - 70);
ctx.lineTo(x - (2 * radius) + 60, y - (2 * radius) + 46);
ctx.fillStyle = "#ff0000";
ctx.fill();
ctx.restore();

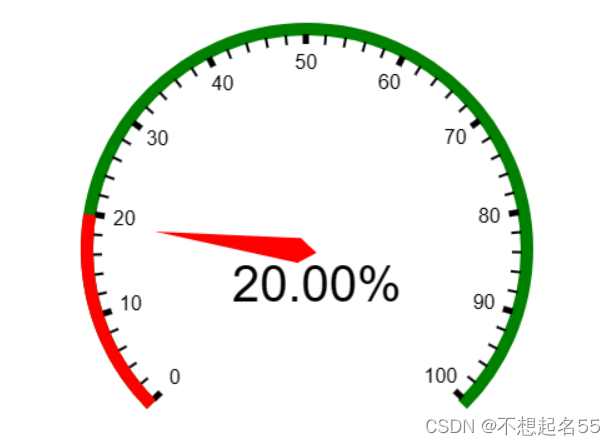

6. 繪制文本顯示當前的值
function drawText(value){
ctx.font = "40px Arial";
ctx.fillStyle = "#000000";
ctx.fillText((value*100).toFixed(2)+'%', x-60, y+42);
}
完成~
總結
以上為個人經驗，希望能給大家一個參考，也希望大家多多支持腳本之家。
