今天小編給大家說下這款面板AP在辦公室上安裝的詳細情況，原來辦公室是全是有線上網。現在公司想給辦公室做個無線覆蓋還有不改變?cè)械挠芯€網絡，無線有線一起用。還有要安裝簡單，不用大改造的要求。像這種要求的我們很快就想到咱們面板AP，公司還反映“原來的部分網絡插口有問題，老出斷網。端口動一下或擺動到某個一定位置才可以上網。”既然這樣我們就開始行動吧，順便看下是什么原因？

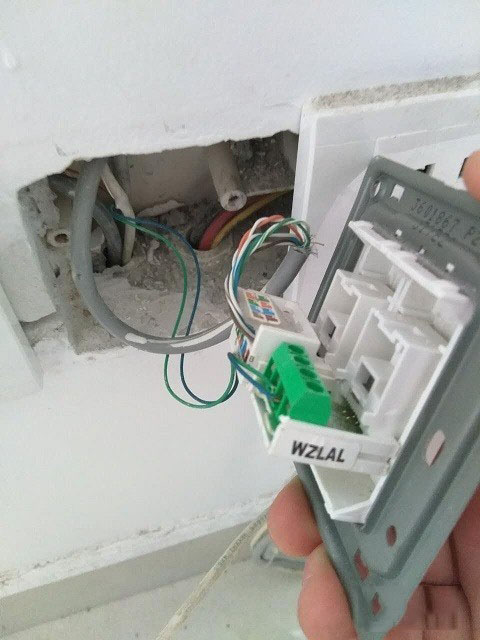

先來拆下有問題的插座，看看情況：接線沒有什么問題，網線沒有松動。再看下網絡端口

問題我們看到了，網線針線已經壓低了，網線插上去肯定會接觸不良，難怪說要端口動一下或擺動到某個一定位置才可以上網，其實檢查也是很簡單的。后面換了一個新模塊，就可以正常使用了。

上面的是開始的一個小插曲，下面才是我們主要的部分，先來看下辦公室需要改造的位置吧，上圖

嗯，很平常的安裝方式，常見。

根據現場的情況，出來的網線還有電話線長度判斷（不能拉長，固定了），只能改中間的那個網絡插版。展示下我們等會要用到的面板AP還有工具，排好隊先

一個面板AP，兩把螺絲刀，兩個水晶頭（一個備有），一個測線器，一把網線鉗。感覺應該夠了咱們的面板AP也要亮個相

好啦，開始動手啦，把網絡插板拆下來先，拔下網線還有電話線。

用一字螺絲刀把蓋子撬出來

再用十字螺絲刀把插座拆出，螺絲不能亂扔啊，等會還要用的。放好一邊

來看看里面是怎么樣的

網線是壓線的，還有電話線。墻上的是118型的安裝底盒，只是用一邊，也是86用。把網線電話線拆下來

了解過咱們的面板反AP都知道背后并不是用壓線來接網線的，看來我們要做個水晶頭才行排列整齊剪線

做個水晶頭，用力壓下

嘻嘻，線都做好了，不能忘記測下網線啊，萬一沒做好呢。來測下

測試結果8芯對應相通，沒問題。進行下一步，下一步做什么呢？？？？？下一步是跟我們的主角面板AP連接啦！?。。。。。。≡賮?lái)正面亮個相

接下電話線，這里要用小的一字螺絲刀

嘻這把螺絲倒是臨時拿出來的，大家看，應該都知道這是那種一套螺絲頭的吧，可以更換多種螺絲頭的。感覺剛才的十字一字都可以不用帶上了，就這一套工具就搞定下面插下網線
