S3600系列交換機DHCP Relay的配置教程

  發布時間：2012-11-18 14:15:05   作者：佚名   我要評論
本文將詳細介紹S3600系列交換機DHCP Relay的配置細節，需要的朋友可以參考下
S3600系列交換機DHCP Relay的配置
一、組網需求：    在S3600系列交換機上配置DHCP Relay，使下面的用戶動態獲取相應網段的IP地址。

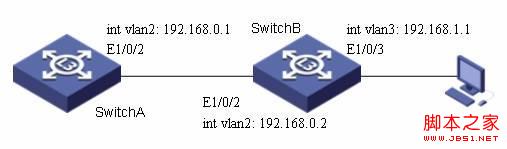

二、組網圖：  組網圖 by ma_haobinSwitchA作為DHCP Server，SwitchB使能DHCP Relay功能。

三、配置步驟：    1 SwitchA的配置1).全局使能DHCP功能[SwitchA]dhcpenable2).創建DHCP地址池并進入DHCP地址池視圖[SwitchA]dhcpserver ip-pool h3c3).配置動態分配的IP地址范圍[SwitchA-dhcp-pool-h3c]network 192.168.1.0 mask 255.255.255.04).指定所有接口工作在全局地址池模式[SwitchA]dhcpselect global all5).創建（進入）VLAN2[SwitchA]vlan 26).將E1/0/1端口加入VLAN2[SwitchA-vlan2]port Ethernet1/0/27).進入VLAN接口2[SwitchA-vlan2]intvlan 28).為VLAN2配置IP地址[SwitchA-Vlan-interface2]ipaddress 192.168.0.1 255.255.255.09).配置路由可達[SwitchA]iproute-static 192.168.1.1 255.255.255.0 192.168.0.22 SwitchB的配置1).全局使能DHCP功能[SwitchB]dhcpenable2).指定DHCP Server組1所采用的DHCP Server的IP地址[SwitchB]dhcp-server1 ip 192.168.0.13).配置DHCP Relay到DHCPServer的接口地址[SwitchB]vlan 2[SwitchB-vlan2]porte1/0/2[SwitchB]int vlan 2[SwitchB-Vlan-interface2]ipaddress 192.168.0.2 255.255.255.04).配置DHCP Relay到PC的接口地址[SwitchB]vlan 3[SwitchB-vlan3]porte1/0/3[SwitchB]int vlan 3[SwitchB-Vlan-interface3]ipaddress 192.168.1.1 255.255.255.05).指定VLAN接口歸屬到DHCPServer組1[SwitchB-Vlan-interface3]dhcp-server1
四、配置關鍵點：1 必須保證路由可達；2 保證動態獲得的IP地址在地址池中；3 該案例不僅適用于H3C S3600系列交換機，也適用于H3C S5600、Quidway S3900、QuidwayS5600系列交換機。
