CPU決定了不能給你10G口! TP-LINK TL-7DR7280路由器拆機測評

acwifi 發布時間：2025-03-31 10:36:08 作者：acwifi

實力與顏值并存的TP-Link TL-7DR7280易展Turbo版以夠用問準則，是目前市面上好評非常多、用戶群體非常廣的一款無線路由器,性能穩定，功能強悍，給你最可靠的網絡

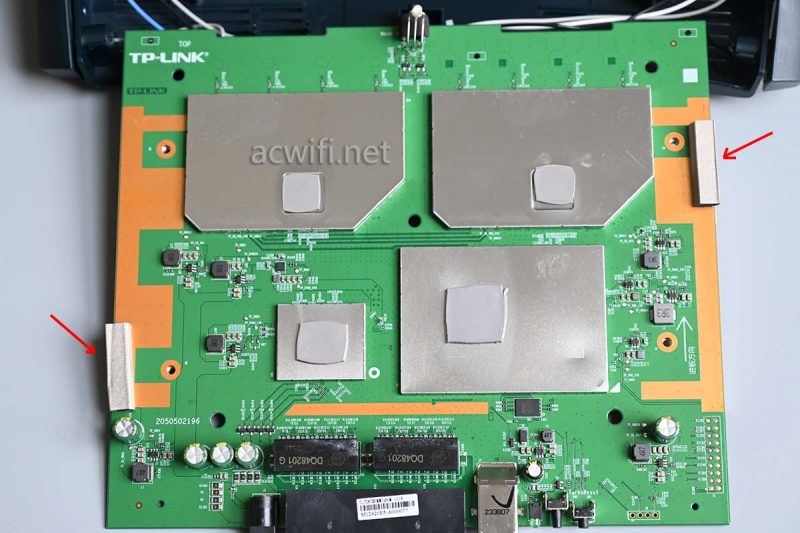

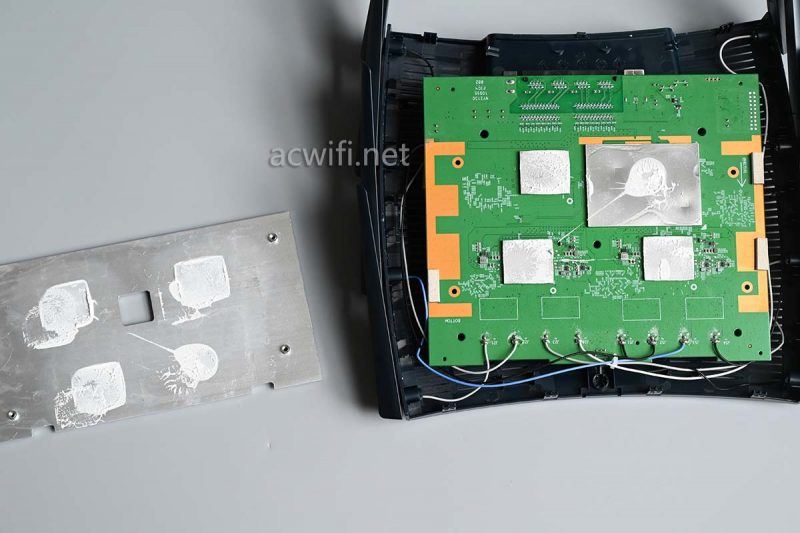

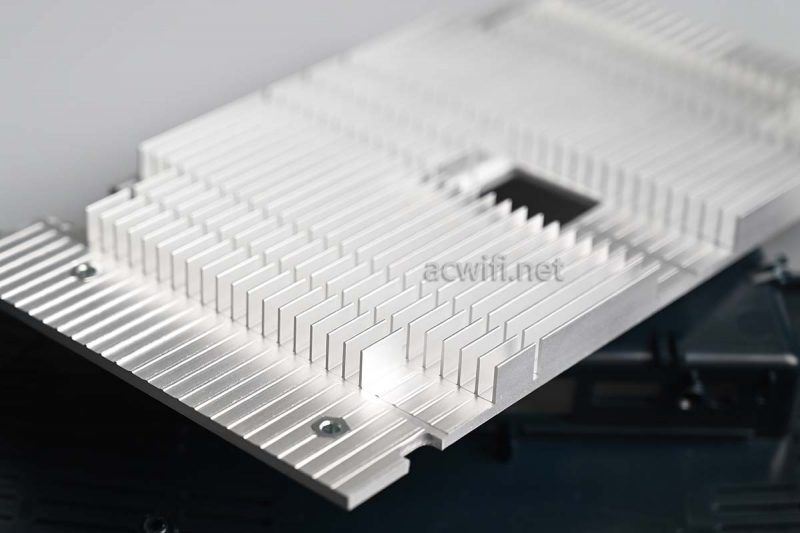

卸下散熱器：

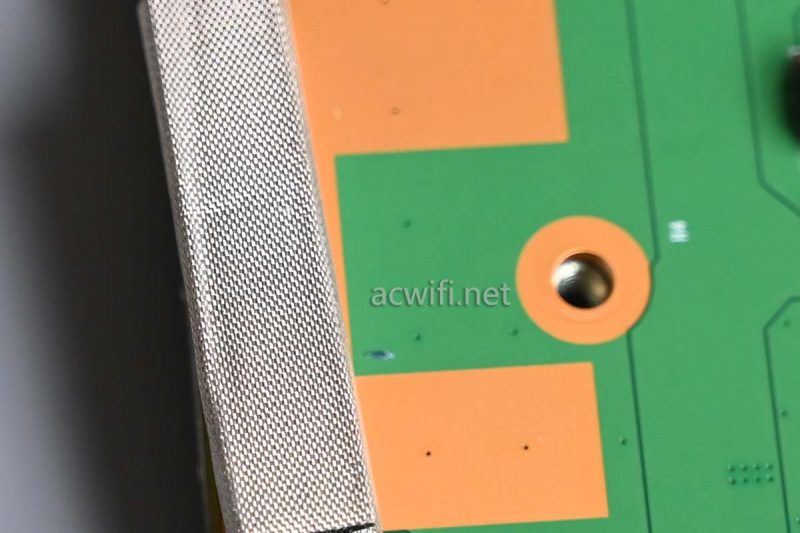

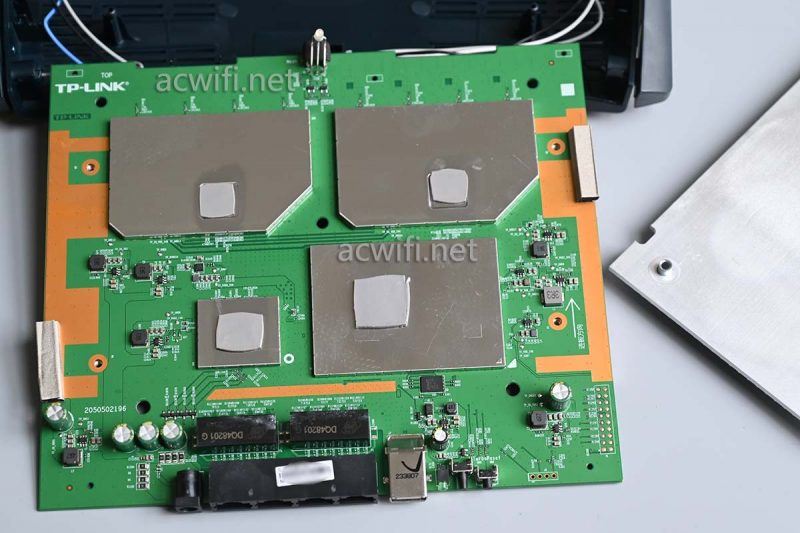

主板兩側有兩條導電泡棉，作用是讓鋁散熱器接地，減少電路的干擾和損耗。

撬開所有屏蔽罩：

先看CPU吧。

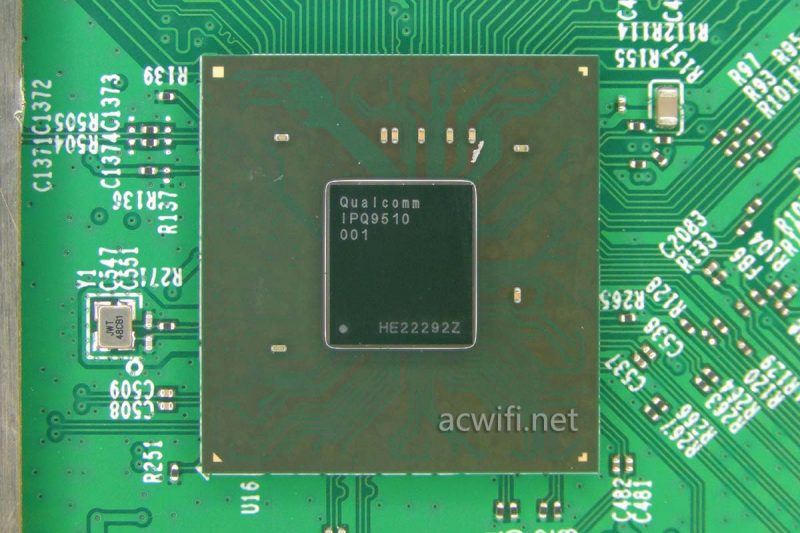

7DR7280用的CPU是高通的IPQ9510，官方說是四核A73，頻率1.5GHz，有2個1.5G的NPU。

（acwifi之前拆過的幾款BE6500用的CPU是IPQ5322，四核A53,1.5HzHz，1個1.5G的NPU）

IPQ9510，有一個USXGMII-M，我問了DeepSeek，它說：

“USXGMII-M允許在單個SERDES鏈路上傳輸多個網絡端口的數據，從而減少物理鏈路的數量，簡化系統設計。“

MARVELL以太網收發器文檔里面有這樣的描述：

”僅通過單一串行鏈路將多重 MAC 數據流傳輸至一個多端口 PHY 設備，可使一個 10 G SERDES 支持 4 端口 2.5 G 或 2 端口 5 G 連接。“

怎么說呢，IPQ9510把10G一分四來用了，它也合不了一，所以不支持單一個10G口。

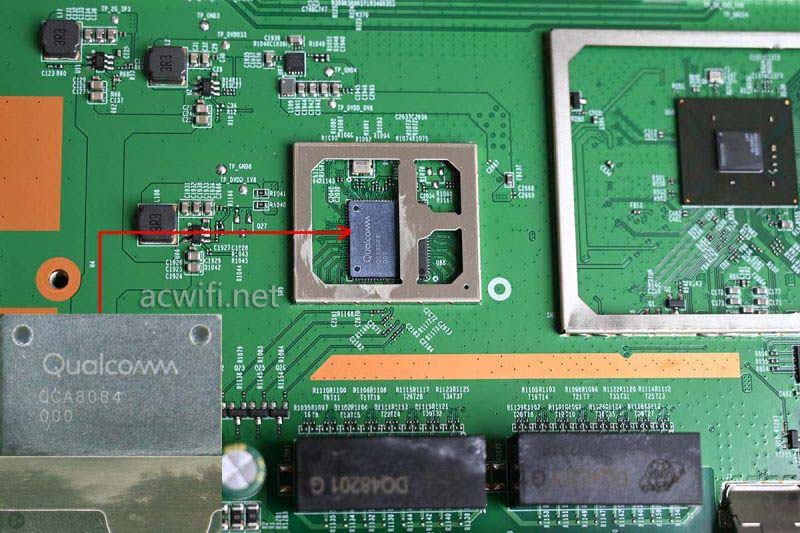

IPQ9510連接著一顆四口PHY芯片：QCA8084。

以前拆過機看見QCA8084的有：7TR13090、7DR6560、小米萬兆路由小米路由7000。

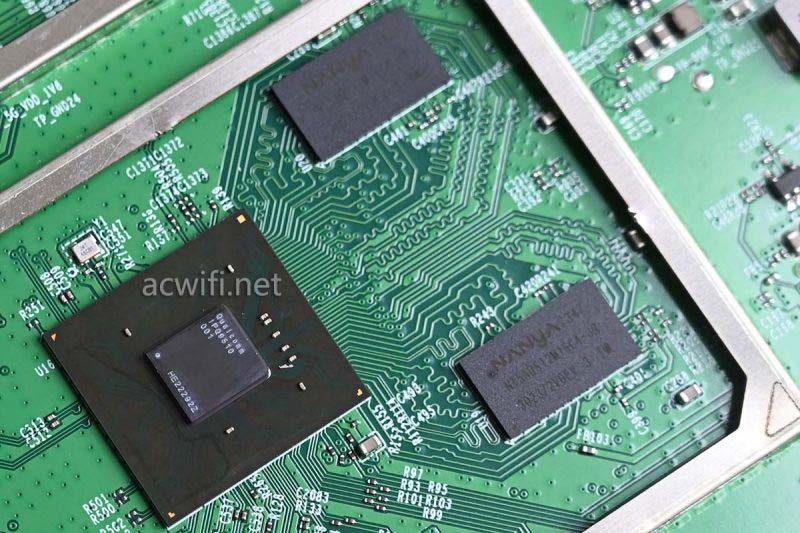

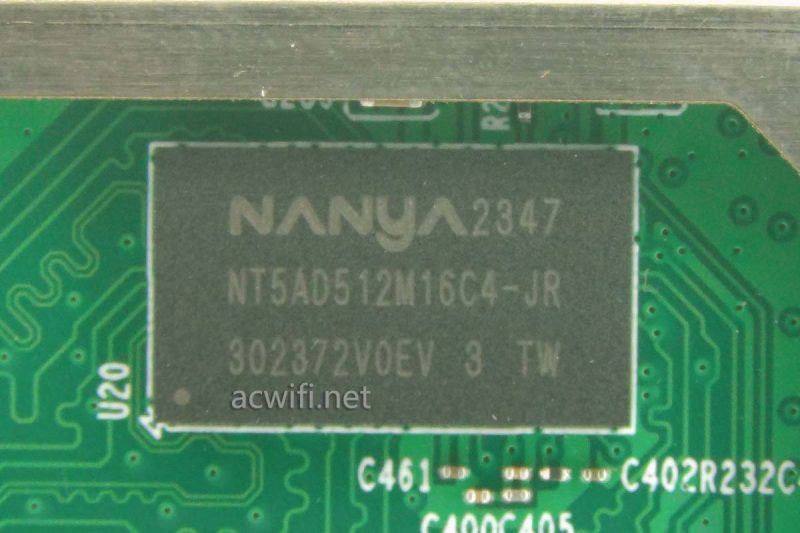

內存芯片有兩顆，型號是南亞的NT5AD512M16C4-JR，DDR4，容量1GB，兩顆組成2GB內存。7DR7280內存好大！

然后是無線射頻電路方面。

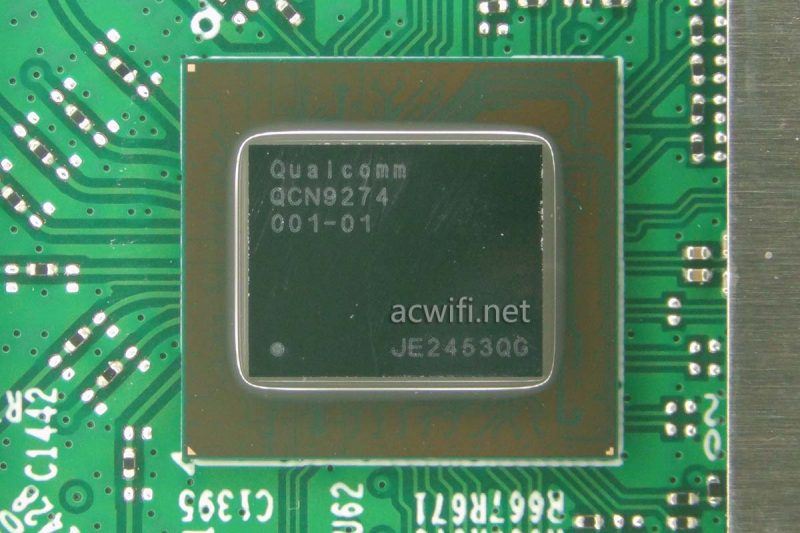

2.4G和5G頻段都是用一樣的高通頂級的 Wi-Fi 7 無線芯片QCN9274:

2.4G支持4x4MIMO，在40MHz頻寬和4096-QAM下最高速率是1376Mbps，OFDMA最大用戶數量為18，無線帶機量512臺；

5G支持4x4MIMO，在160MHz頻寬和4096-QAM下最高速率是5765Mbps，OFDMA最大用戶數量為37，無線帶機量512臺。

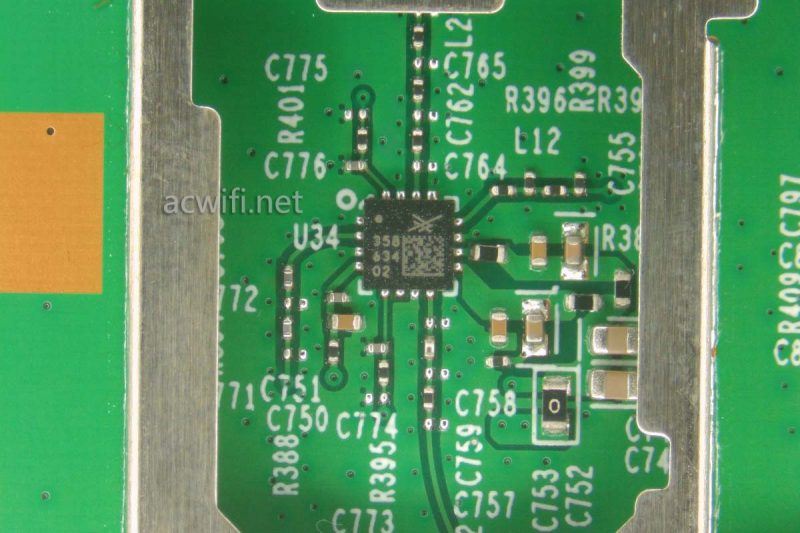

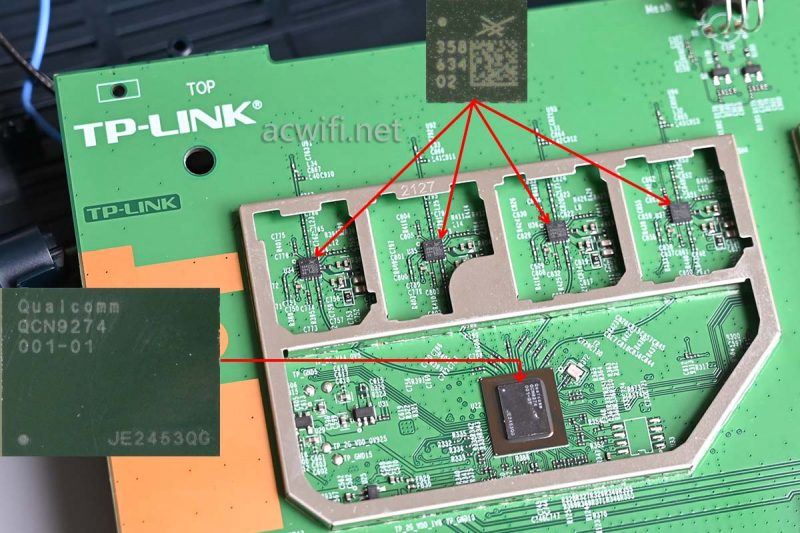

2.4G有外置了四顆思佳訊（Skyworks）的FEM芯片：SKY85358-11。

SKY85358-11的參數：
Integrated high-performance PA, LNA with bypass, T/R switch, and coupler for Wi-Fi 7 (802.11be) applications
Fully matched input and output
Integrated logarithmic power detector and
directional coupler
Transmit gain: 32 dB
Receive gain: 16 dB
Output power:
– MCS13, +18.5 dBm, –47 dB DEVM
– MCS11, +21 dBm, –43 dB DEVM
– MCS9, +24.5 dBm, –35 dB DEVM
– MCS7, +26 dBm, –30 dB DEVM
– MCS0, +28 dBm, mask compliant
Small (16-pin, 3 x 3 mm) LGA package (MSL3, 260 °C per JEDEC J-STD-020)

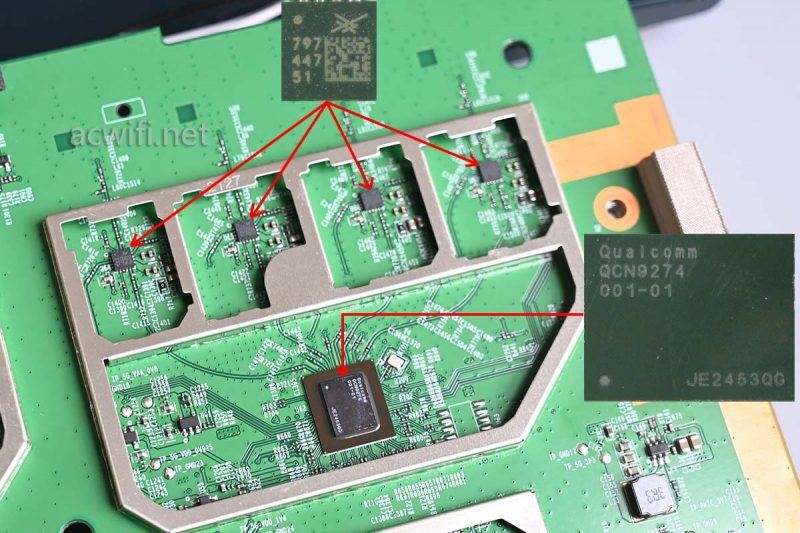

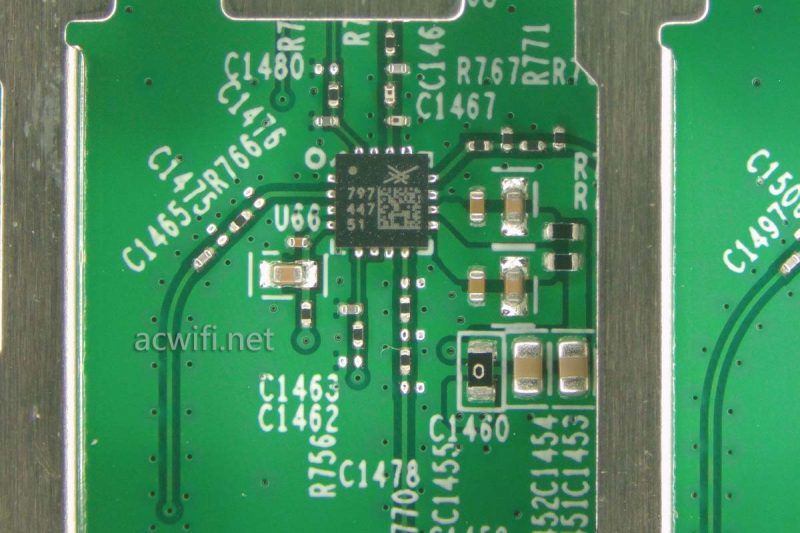

四顆5G FEM芯片也是Skyworks的，型號是SKY85797-11：

SKY85797-11的參數：
Integrated high-performance PA, LNA with bypass, T/R switch, and coupler for Wi-Fi 7 (802.11be) applications
Fully matched input and output
Integrated logarithmic power detector
Transmit gain: 33 dB
Receive gain: 16 dB
Output power:
– MCS13, +19 dBm, –47 dB DEVM
– MCS11, +21 dBm, –43 dB DEVM
– MCS9, +24 dBm, –35 dB DEVM
– MCS7, +25 dBm, –30 dB DEVM
Small (16-pin, 3.0 x 3.0 mm) MCM package (MSL3, 260 °C per JEDEC J-STD-020)
