TP-LINK 7DR7260路由器推出已經有一段時間了，這款路由器采用了聯發科7988DV的SoC，A73架構，三核1.8GHz，性能和發熱方面表現都十分不錯。無線芯片是MT7975+7979的常見組合。

這款路由器最大的亮點是5個2.5G網口。全2.5G網口在無線速度突飛猛進的Wi-Fi 7時代尤為重要。TP-LINk TL-7DR7260 v2.0比v1.0有哪些變化呢？詳細請看下文測評

TP-LINk TL-7DR7260 v2.0的整個包裝重量是1078克，比v1.0的重量輕了111克。

機身配件里面的網線，由v1.0的單股24AWG六類網線藍色，換成了多股線26AWG，沒標明多少類的柔軟的黃色 網線：

電源方面沒變化，7DR7260的v2.0和v1.0版本都是94克重，都是12V/2A的輸出規格：

機身外觀是沒變化，也是5個2.5G網口：

路由器底部的標簽上的版本號為2.0:

拆開7DR7260 v2.0的外殼后，可以看見一大片平整的鋁均熱板，并沒有用鰭片散熱。（這一面能看見網口，我自定義為主板正面）

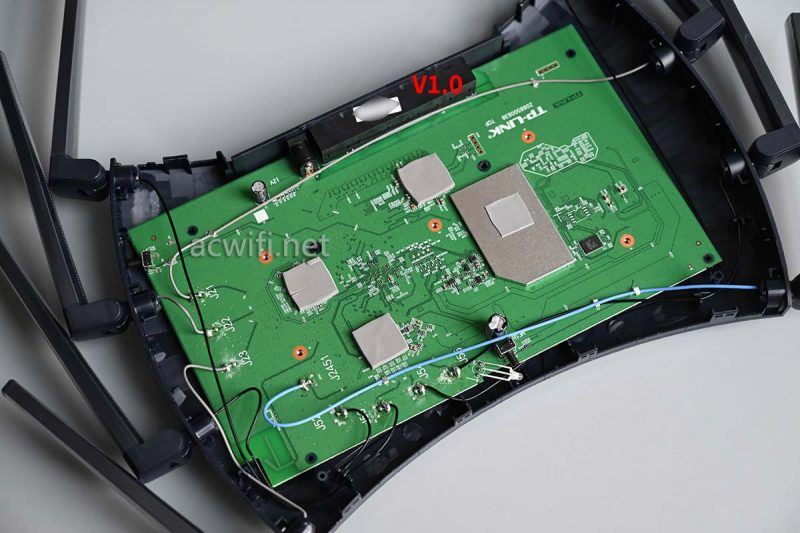

以下是v1.0的鰭片散熱：

翻過主板背面，也有一片平整的鋁均熱板，尺寸跟主板正面上那一片是一樣的大?。?/p>

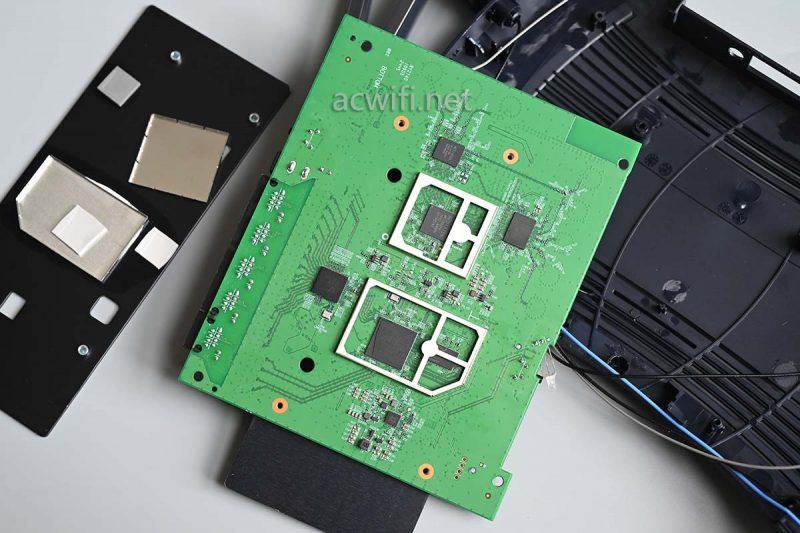

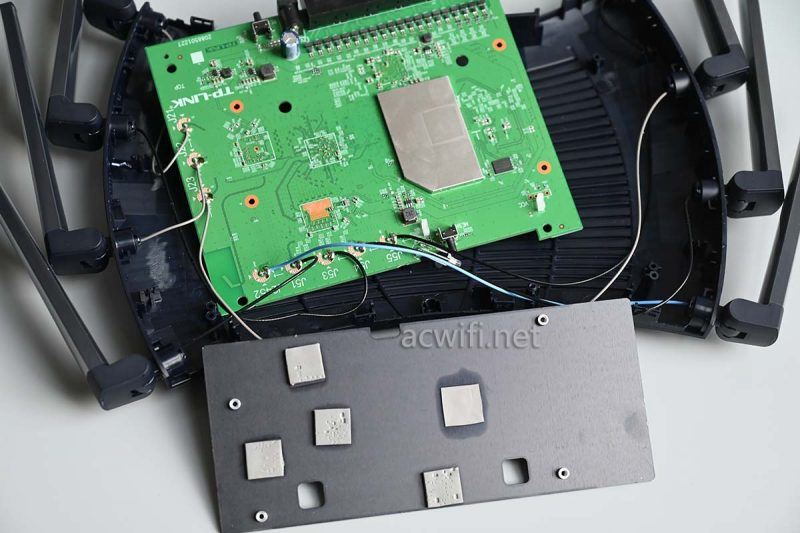

擰下螺絲，拆下這主板背面上的鋁均熱板，

下圖是V1.0的，它的這片鋁均熱板，中間比V2.0鏤空的了一點，等于面積沒有V2.0的大，原因是主板中間的2顆大體積電感?？傮w來看，V2.0的主板背面要V1.0的明顯“干凈”些。

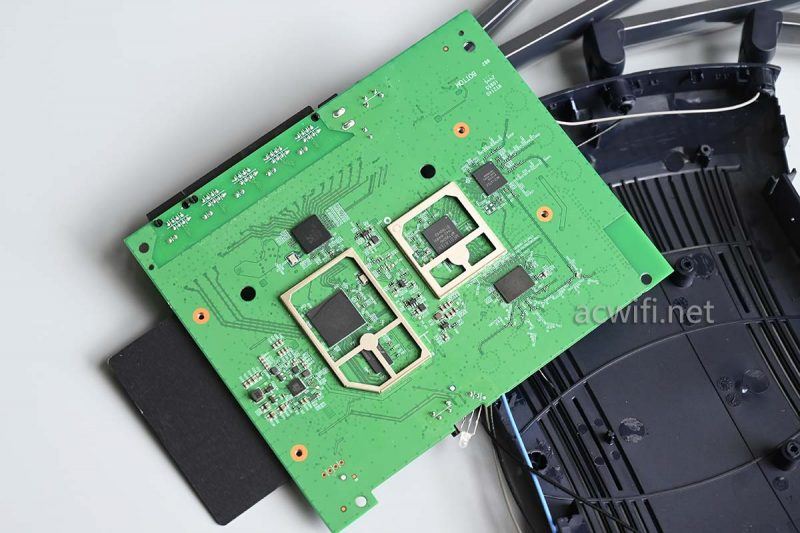

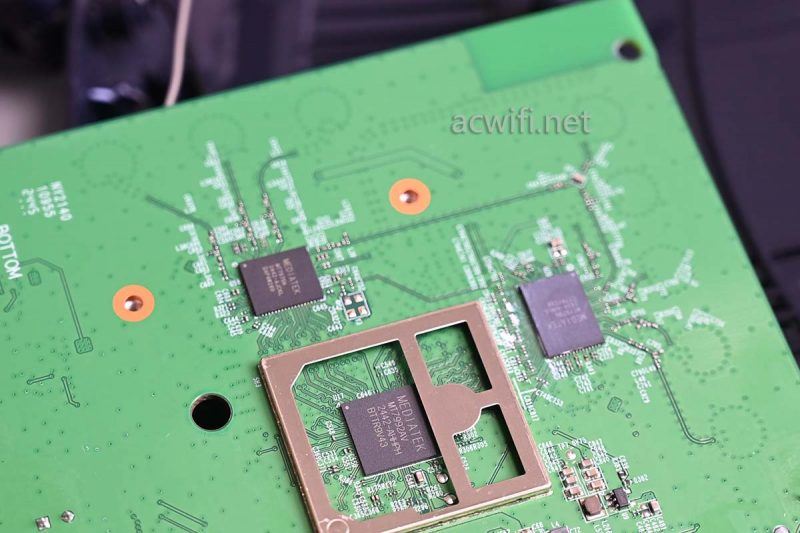

撬開屏：

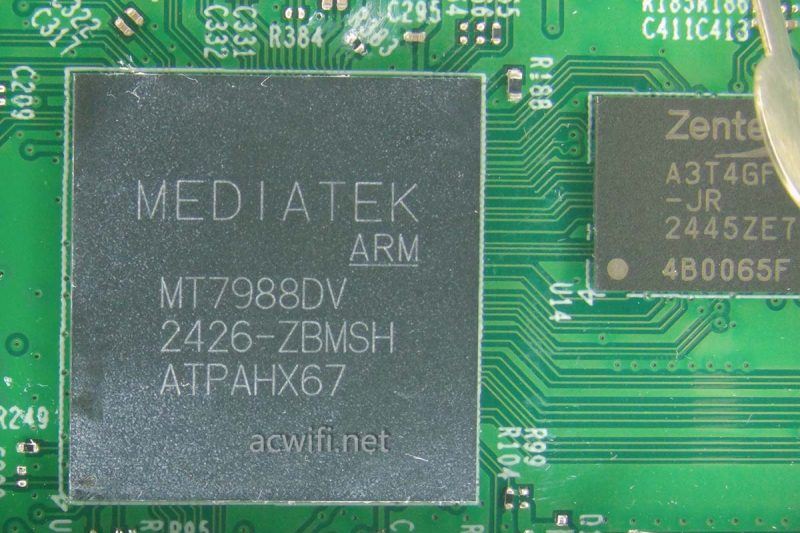

7DR7260 v2.0的CPU是MT7988D，三核A73，最高頻率1.8GHz， 12nm制程，集成了一個 2.5Gbe PHY和4個千兆口。CPU沒變！

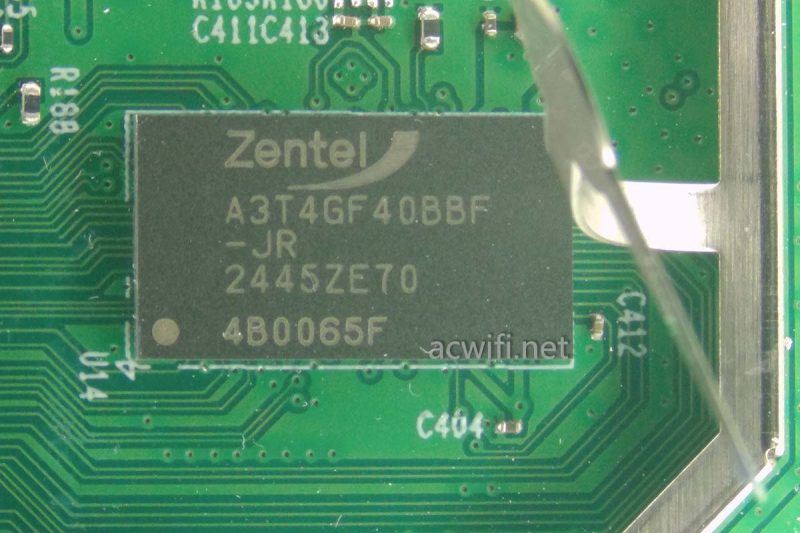

內存型號是A3T4GF40BBF-JR，DDR3-2133，容量512MB。v1.0版本是DDR4-3200（GDQ2BFAA-CJ）。

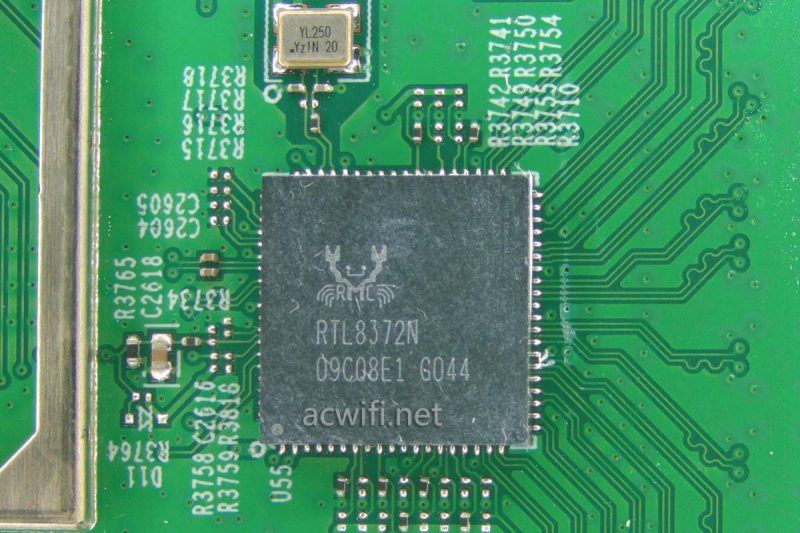

2.5G交換芯片是這顆RTL8372N，跟v1.0版本一樣。

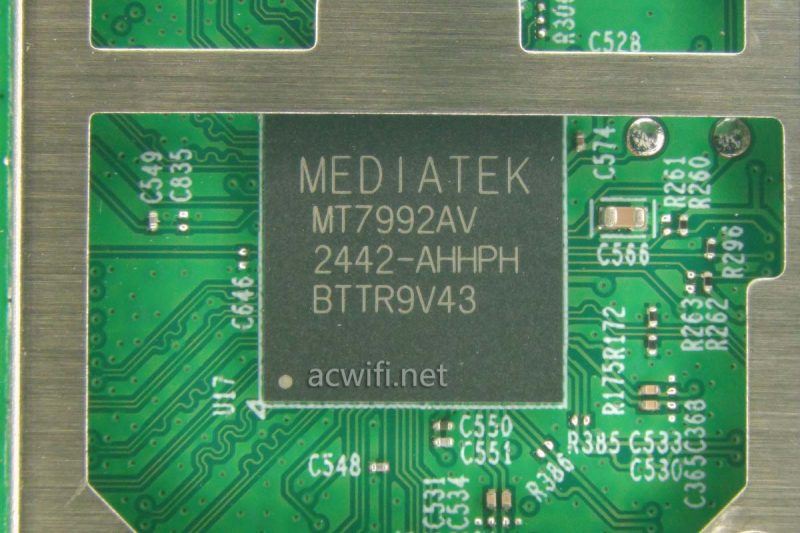

雙頻無線基帶是MT7922AV，跟1.0版本一樣！

MT7992A的雙頻均支持4x4MIMO，無線速率分別為1376Mbps+5765Mbps。

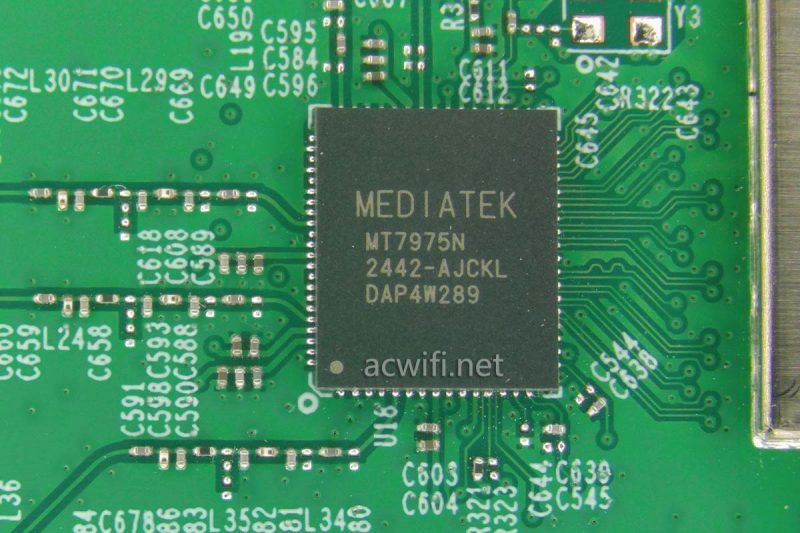

2.4G 射頻（RF）芯片是MT7975N，支持4T4R，內置2.4G FEM：

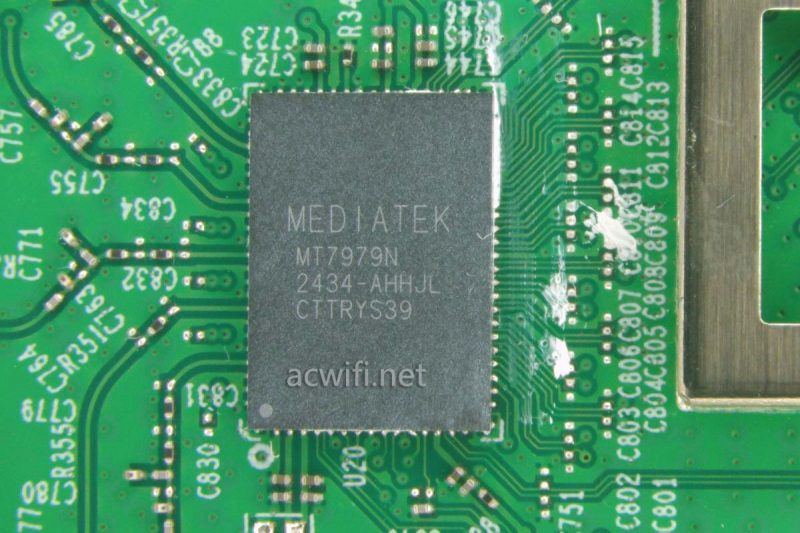

5G 射頻（RF）芯片是MT7979N，支持4T5R，內置5G FEM：

CPU和無線方面，v1.0和v2.0是一樣的。

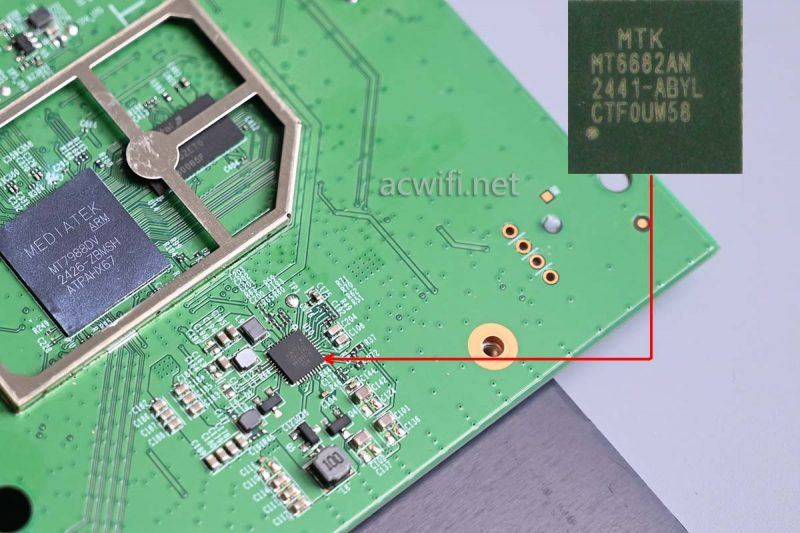

電源管理IC也是MT6682AN：

現在翻過主板正面來看，取下均熱鋁板：

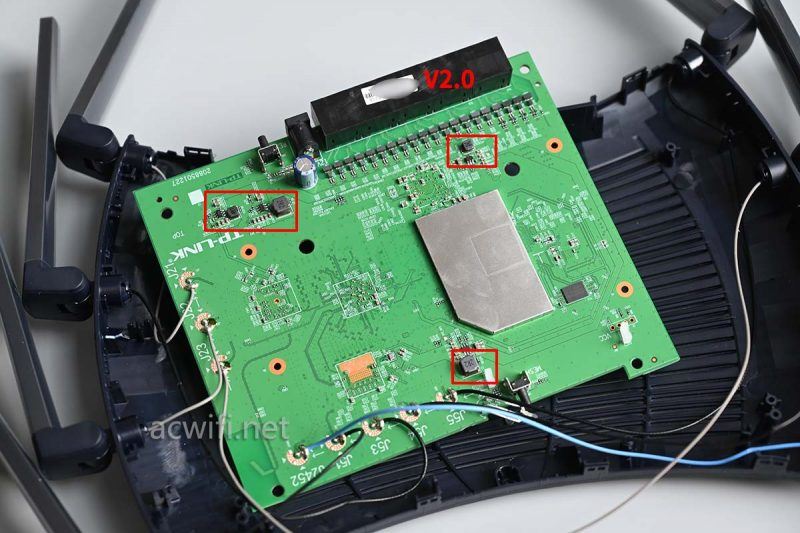

前面還說主板背面的電路元件要”干凈“一些，原來把DC-DC電路搬到了主板背面來，到這里我才發現主板是比V1.0的寬帶短了一截：

7DR7260 v1.0的主板寬度更長，相比較，V1.0的主板正面比V2.0要”干凈“一些。

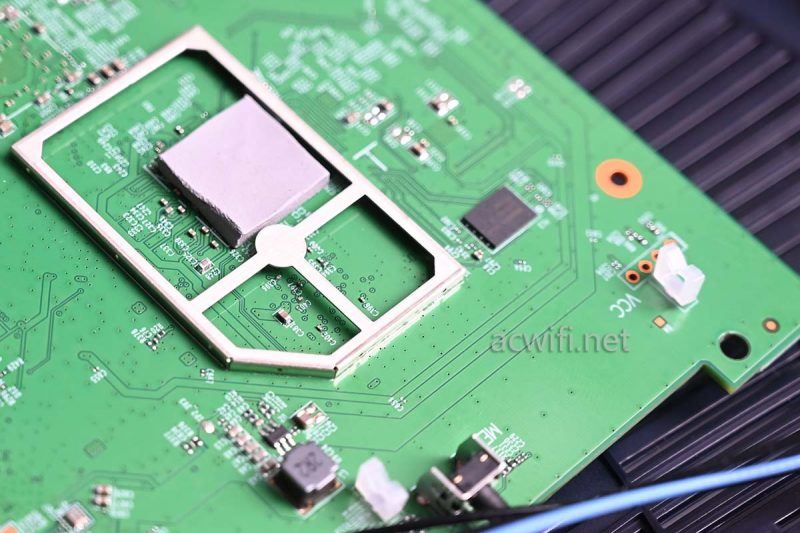

撬開屏蔽罩，里面有導熱硅脂墊片，位CPU背面位置。

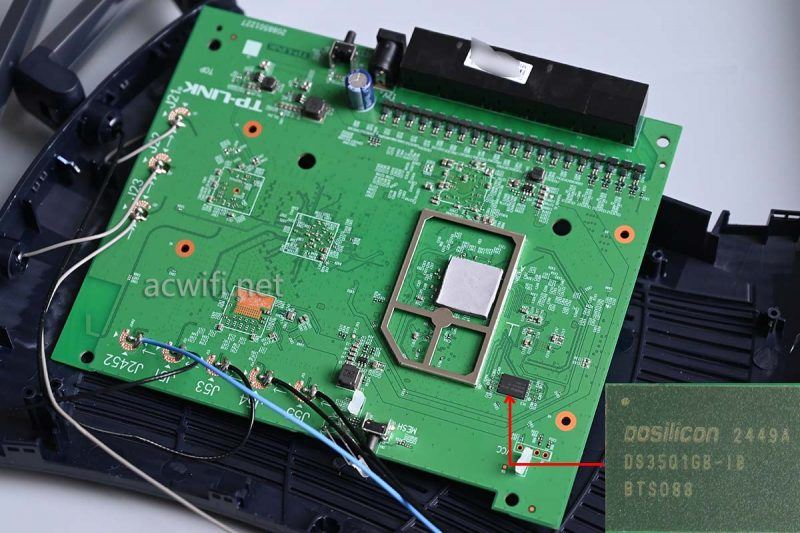

這一面有一顆閃存芯片，型號是DS35Q1GB-IB，容量128MB。跟V1.0版本一樣的容量！

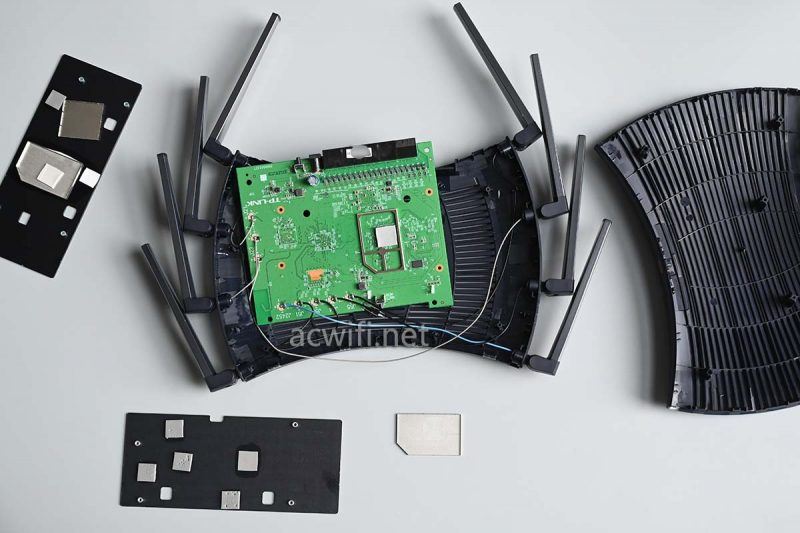

7DR7260 v2.0版本就拆機完成了。

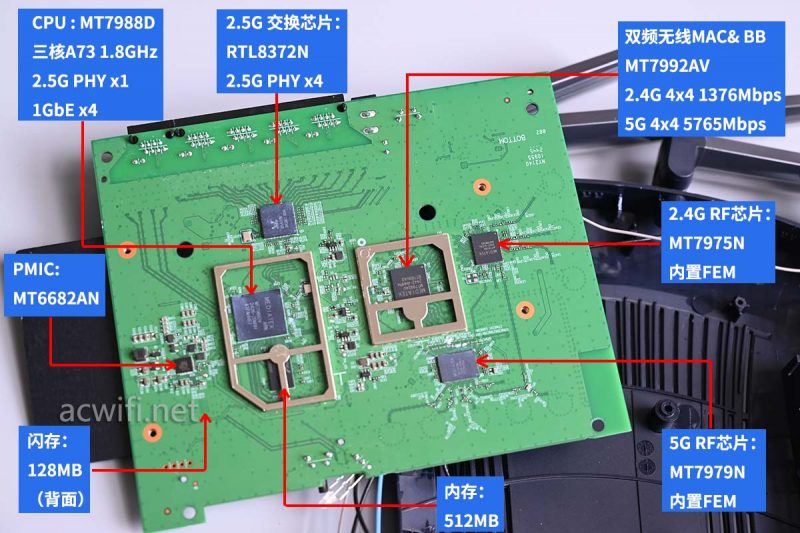

7DR7260 v2.0的所有芯片型號匯總圖如下：

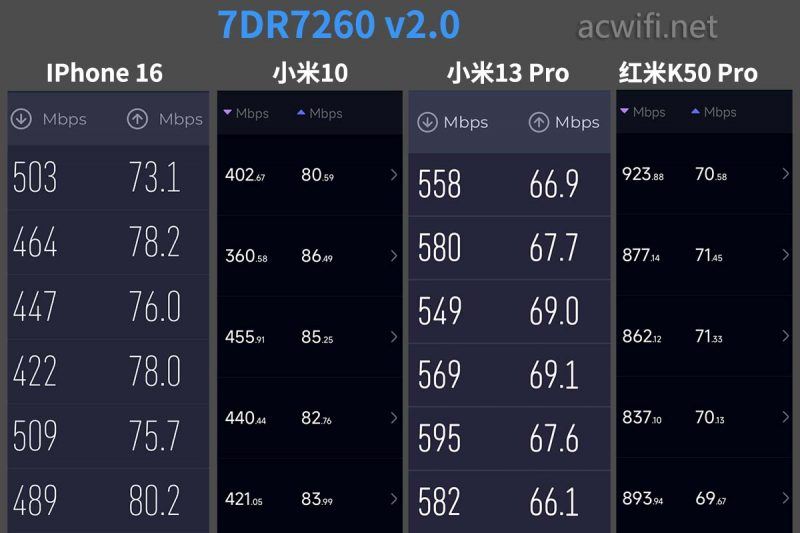

快測點K點的測速結果如下：

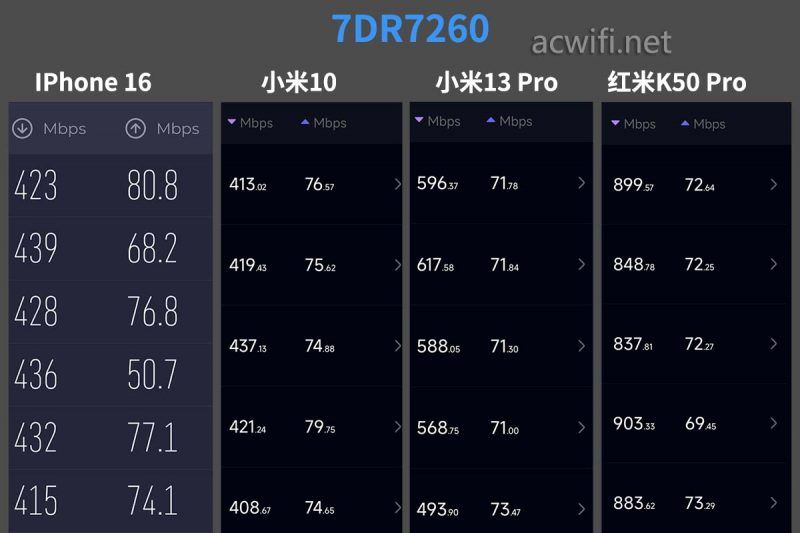

從結果來看跟v1.0的很接近，可以無線信號強度是一樣的。以下是舊版v1.0的：

802.11k和v這些都是一樣默認支持的，還有MU-MIMO，圖就不放了。

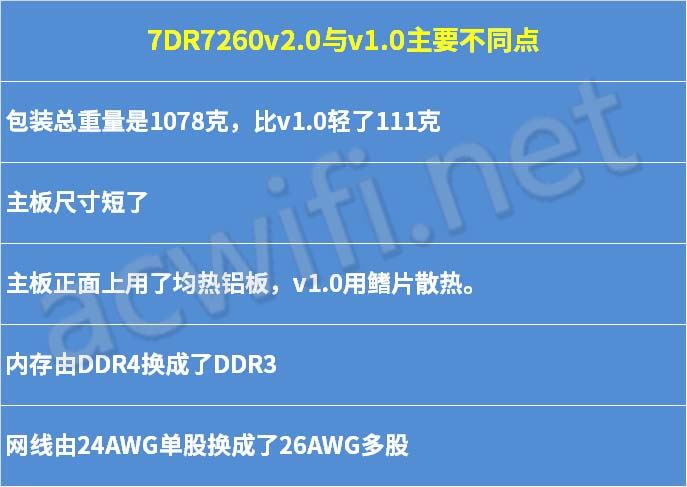

我把兩個版本的的不同點簡單歸納一下：

CPU、無線芯片、內存閃存容量，信號強度，這些是沒彎的。

本篇希望對大家選購有幫助。
