你是否曾因酒店Wi-Fi龜速而抓狂？你是否幻想過走到哪都有專屬高速網絡？世界變化太快！GL.iNet廣聯智通推出的Wi-Fi 7便攜式無線路由器Slate 7，號稱能同時支持120多臺設備，網速還能飆到3600Mbps！這是真的嗎？這玩意兒真能顛覆我們的上網體驗？

這是GL.iNet最新發布的支持WiFi 7的OpenWRT路由器：GL-BE3600，我也使用過它家的很多款路由器了，它家主打迷你便攜、OpenWRT系統，BE3600也是GL家的首款WiFi 7路由器了，一起來開箱看看它的實際表現。

一、拆機

GL-BE3600 (GL.iNet）的包裝、機 如下：

附送的PD電源，C口輸出。

電源輸出規格是5V/3A、12V/2.5A、15V/2A、20V/1.5A：

C口輸出協議：

實測空口時的待機功率為4.9W，插一個2.5G口聯網后功率為6.7W，插兩個2.5G口時功率8.5W。

GL-BE3600的機身比較小巧，天線折疊起來的機身尺寸為：130 x 91 x 34mm，雖然小巧但拿在手上很有份量。

所有接口：2.5G網口、USB3.0、DC輸入口C口都在同一個面上：

機身的C口輸入電壓可以是5V或9V或12V，如果不接USB設備，完全可以用5V/2A的電源來供電，實測也是如此。C口供電的路由器，對于外出使用的場景，就可以少帶一個DC電源，供電方式更加靈活。

機身正面是一塊觸摸的彩屏：

可以在屏幕上進行簡單的操控和查看CPU和內存運行狀態，還可以滑出Wi-Fi 二維碼，掃一下就可以直接連接Wi-FI。（屏幕無操作自動息屏）

機身一側的按鍵：

另一側面（出風口）：

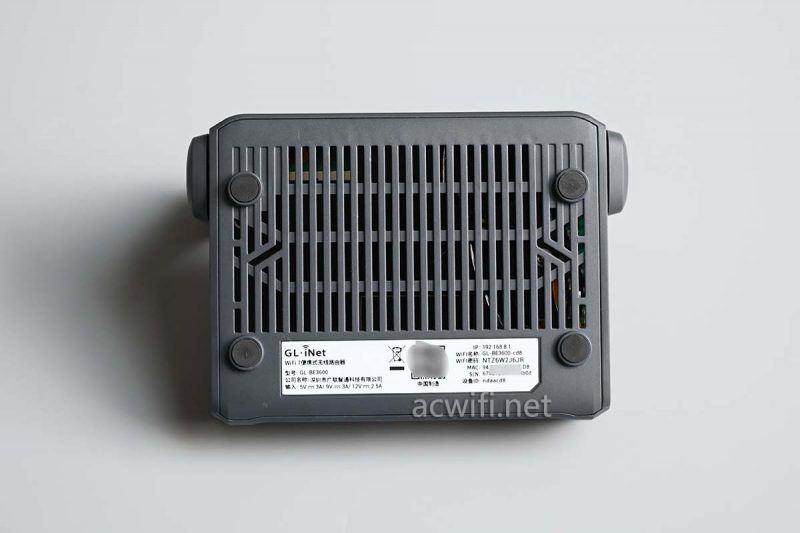

機身底部：

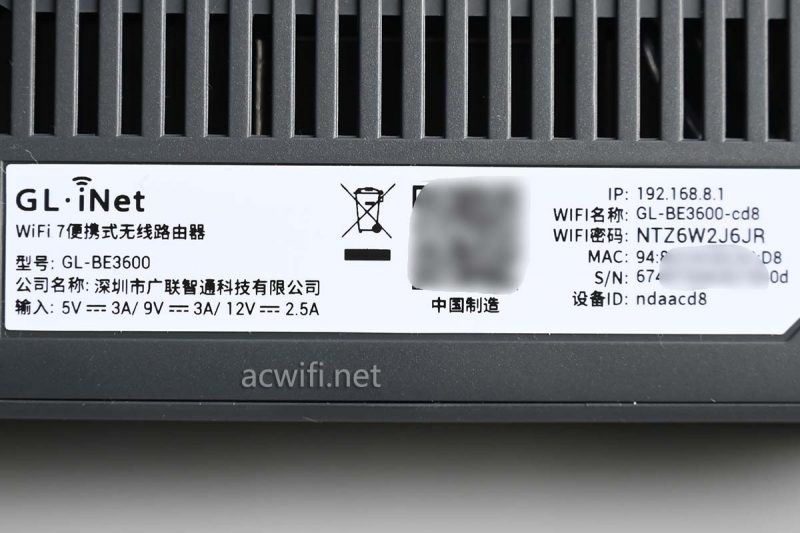

標簽內容，型號GL-BE3600

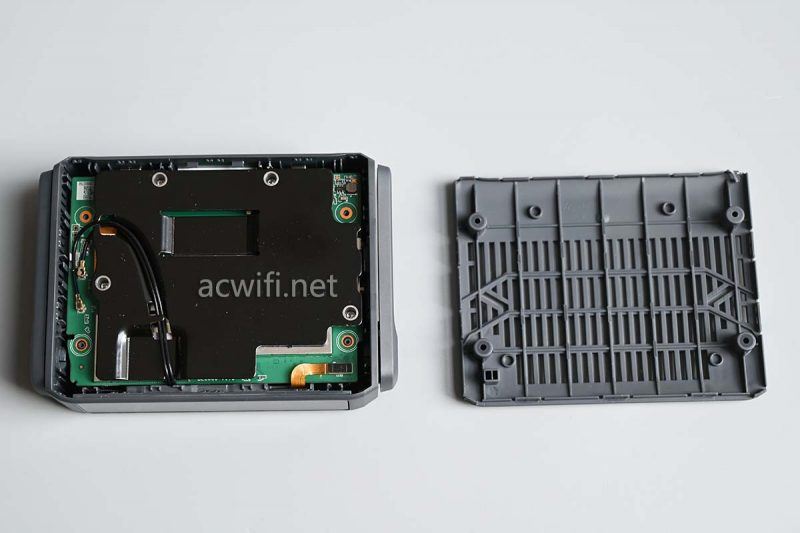

拆開底殼：

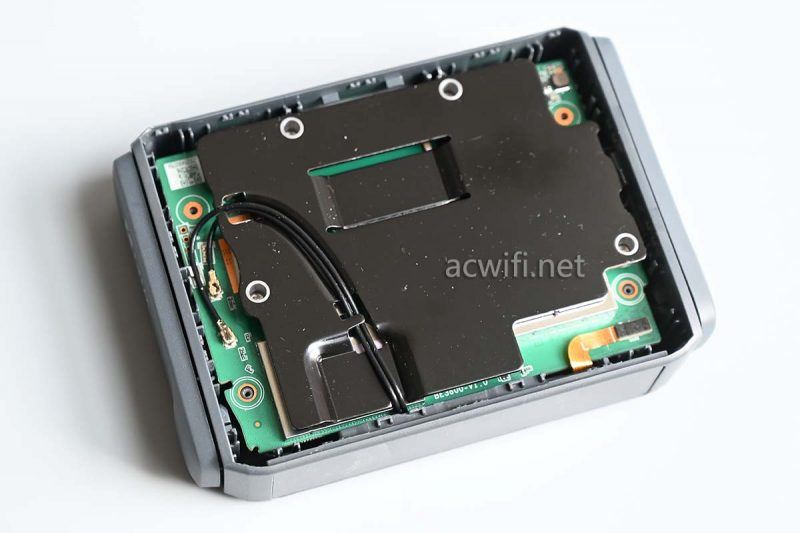

有一片黑色的鋁均熱板，覆蓋了主板的大部分：

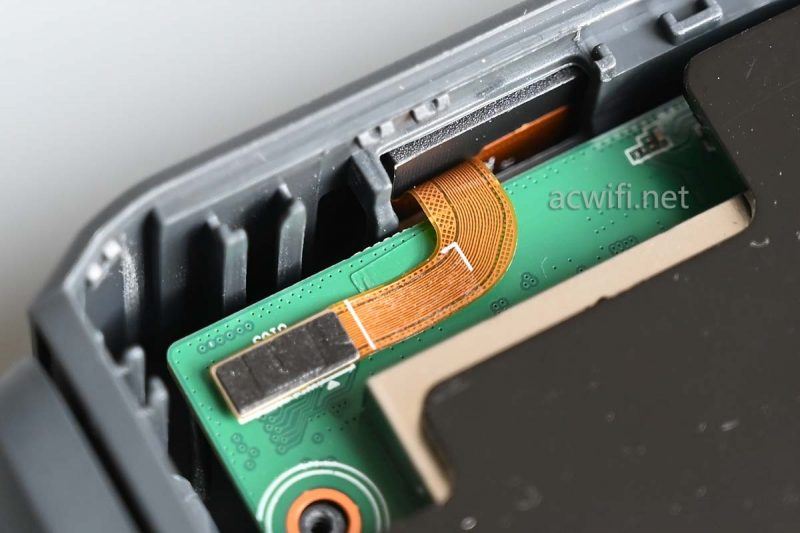

屏幕排線：

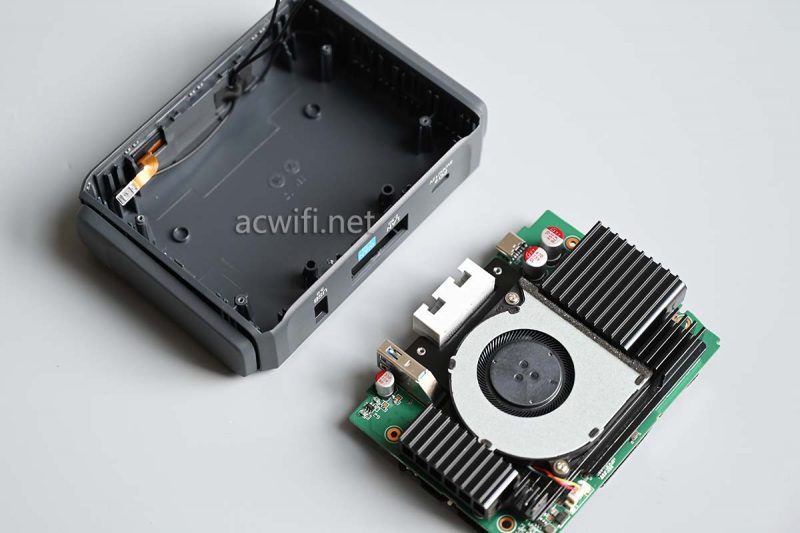

分離主板與外殼：

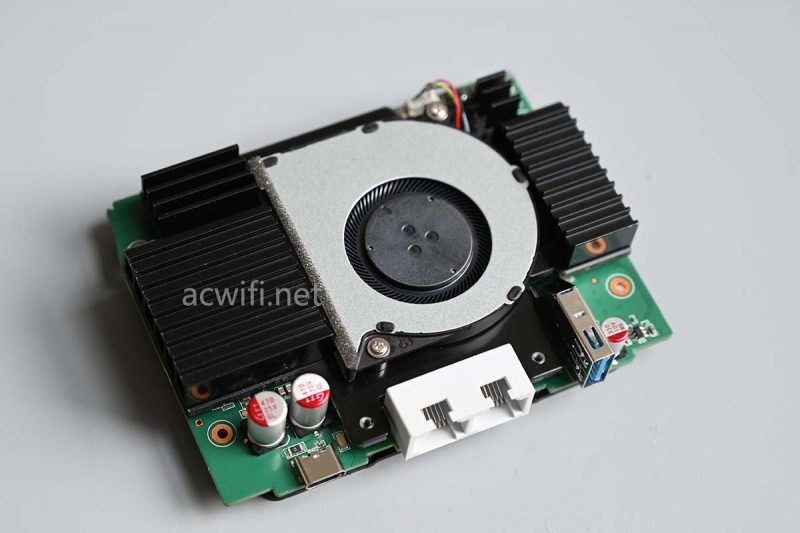

主板這一面能看見網口，所以我定義為主板正面。主板中間的離心渦輪溫控風扇：

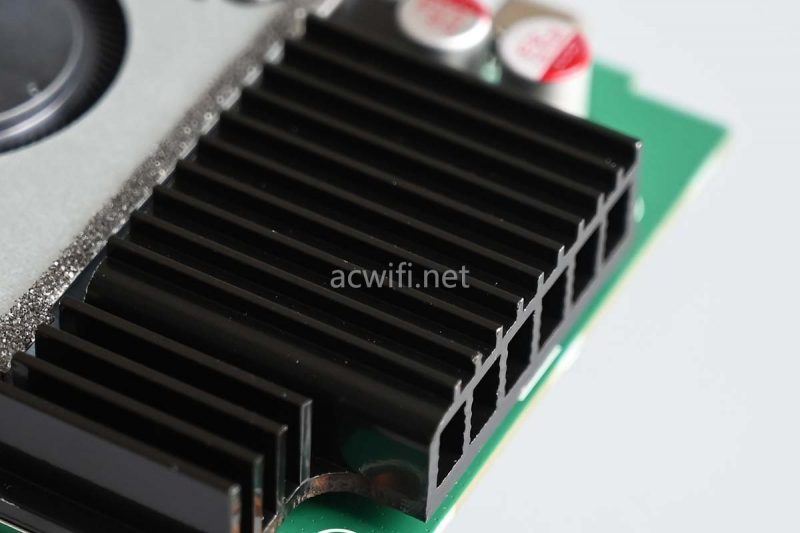

兩邊的鋁散熱器中空管道：

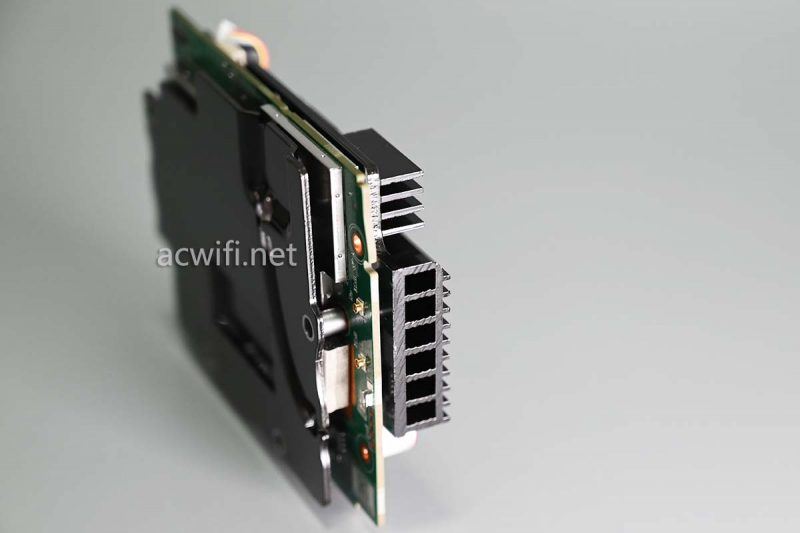

主板兩個面被散熱夾著：

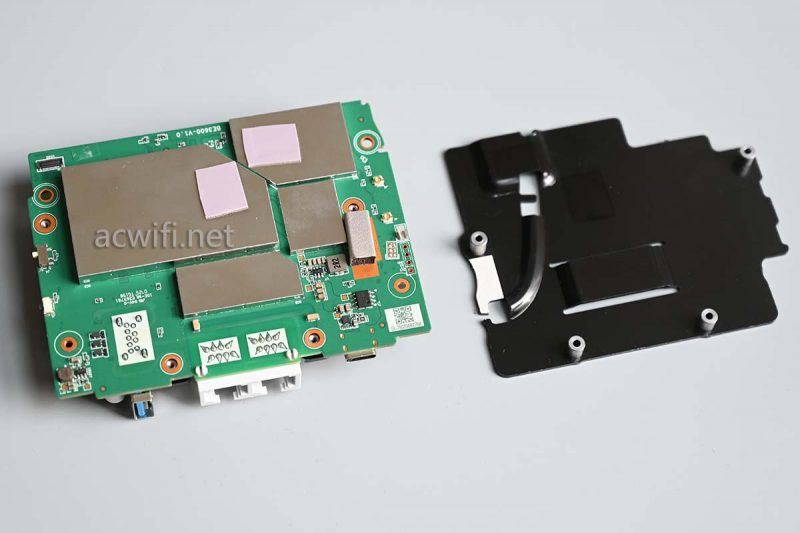

擰下四顆固定散熱器的螺絲后，先取下主板背面上的均熱鋁板：

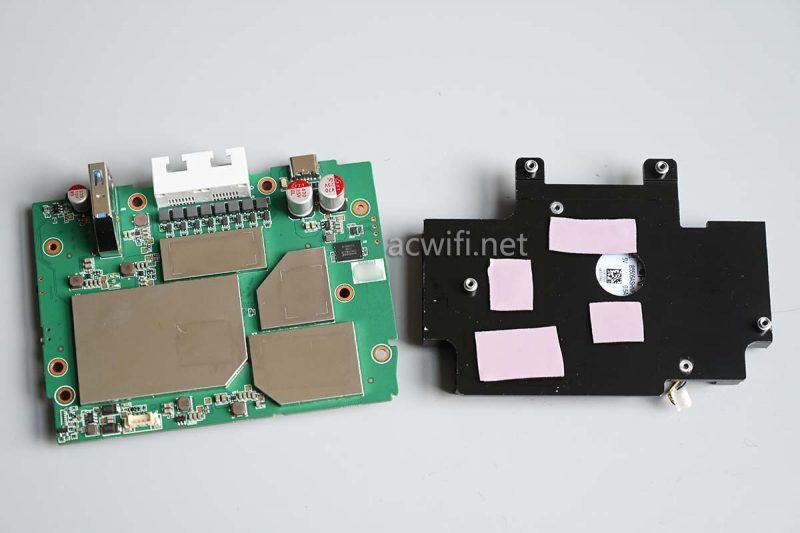

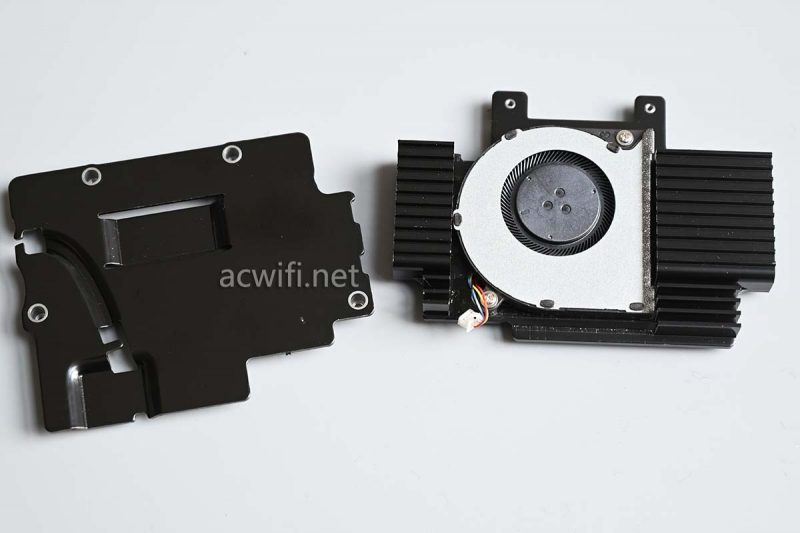

再取下主板正面的散熱器：

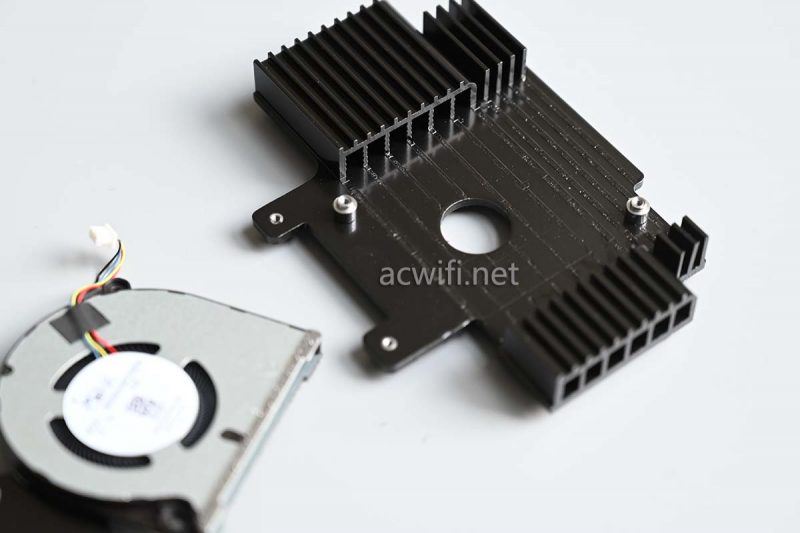

拆出風扇，這片散熱加工成本不不吧？

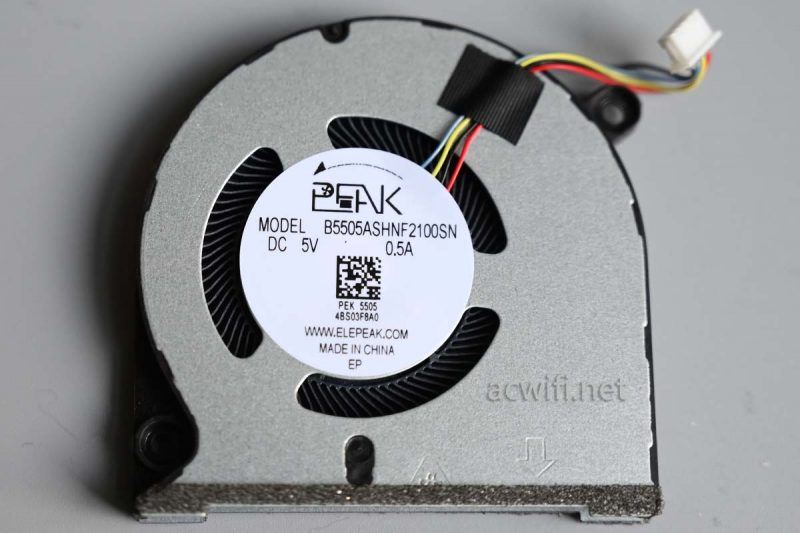

從風扇上的型號來看，風扇直徑是5.5cm，厚度0.5cm。

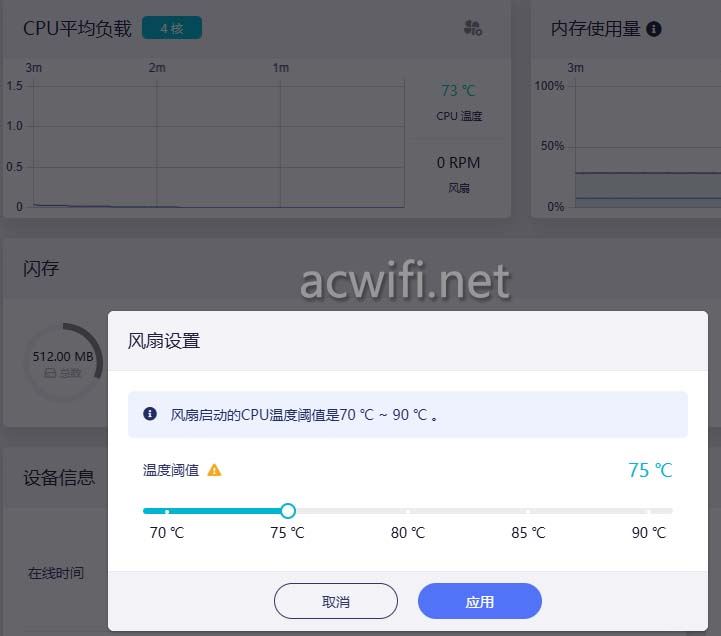

這是一把靜音溫控風扇，可以在系統上設置CPU溫度達到多少度時啟動散熱風扇，默認是75度，在系統上也能顯示風扇的當前轉速。在1300轉左右時，只有把耳朵貼近散熱孔才能聽見聲音，在2100轉左右時，距離機身20cm才會聽見細微的聲音。

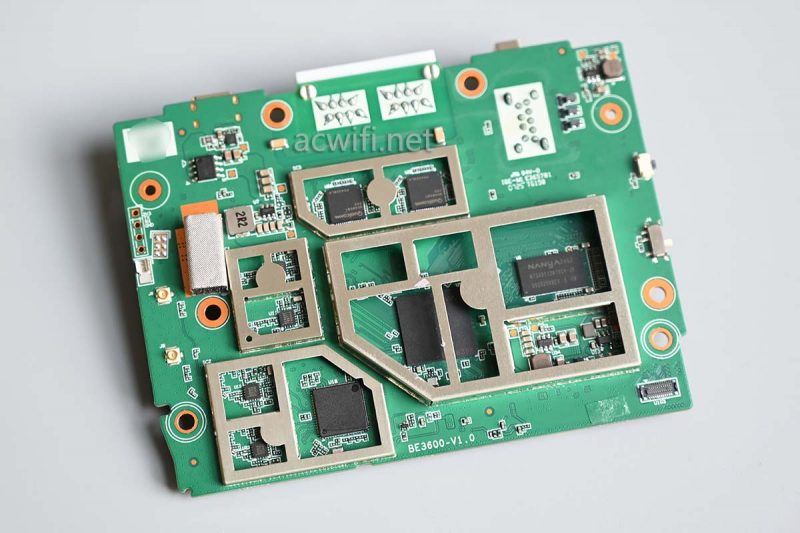

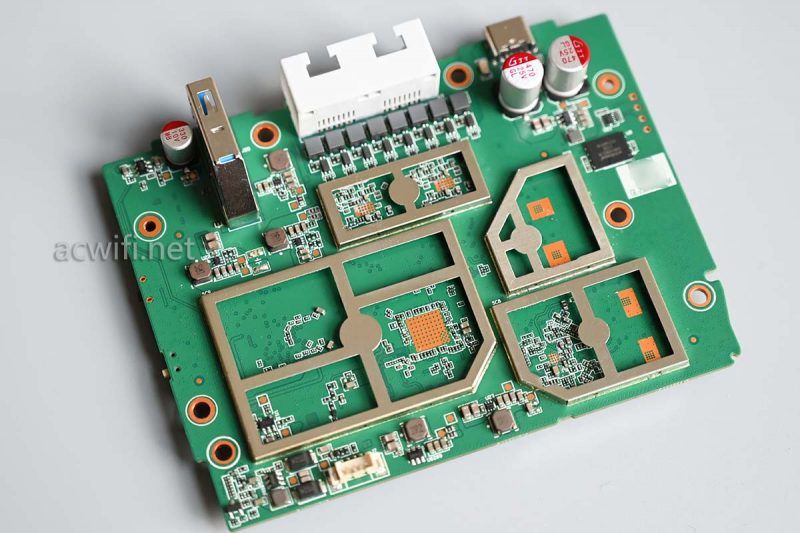

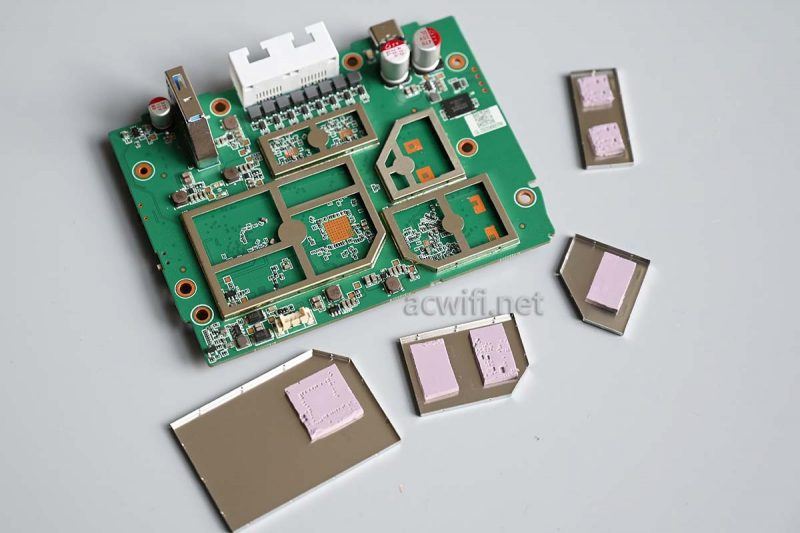

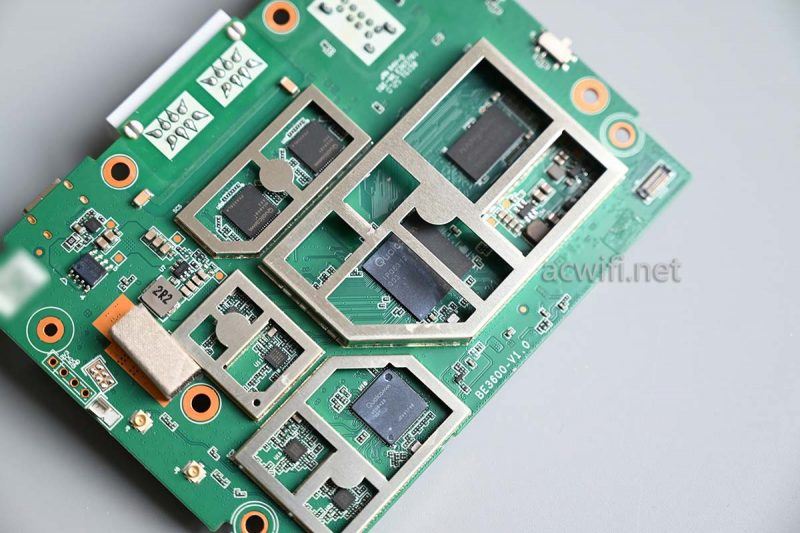

撬開主板正面的屏蔽罩，每片屏蔽罩內均有導熱硅脂墊片：

主要是把芯片背面的熱量導向散熱器，同時又對這些電路進行EMI屏蔽。

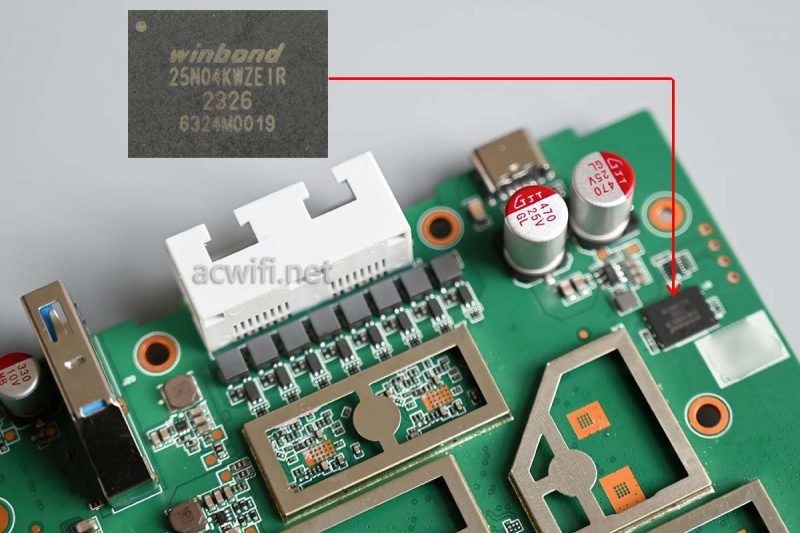

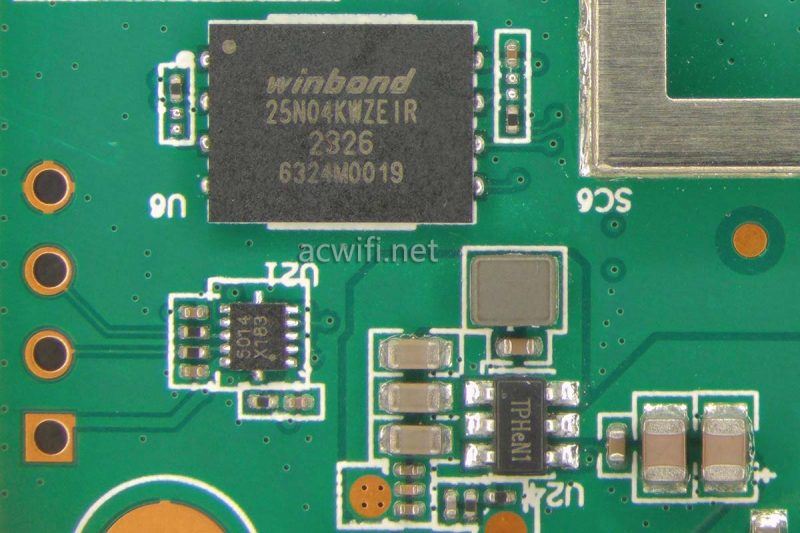

有一顆NAND Flash芯片，型號是W25N04KWZEIR，容量512MB，對于無線路由器來說，這個算是大容量了。

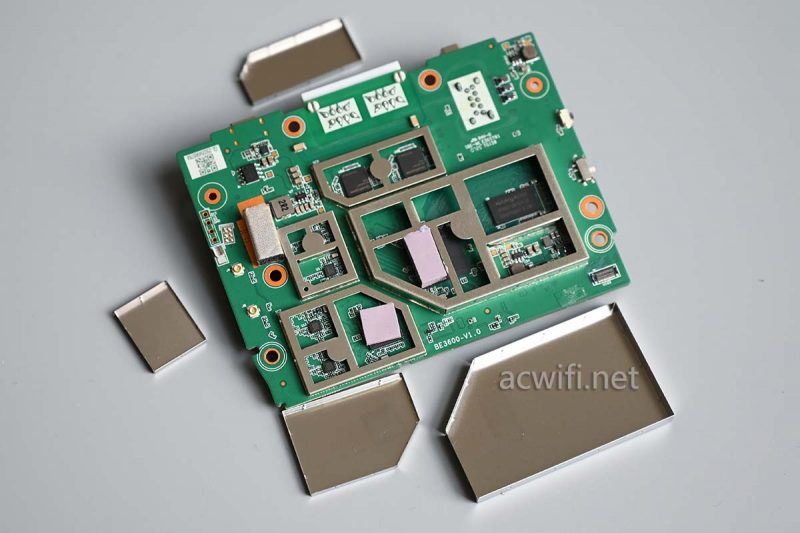

翻轉看主板背面，也就是一打開底殼所看見的那一面，撬開所有屏蔽罩：

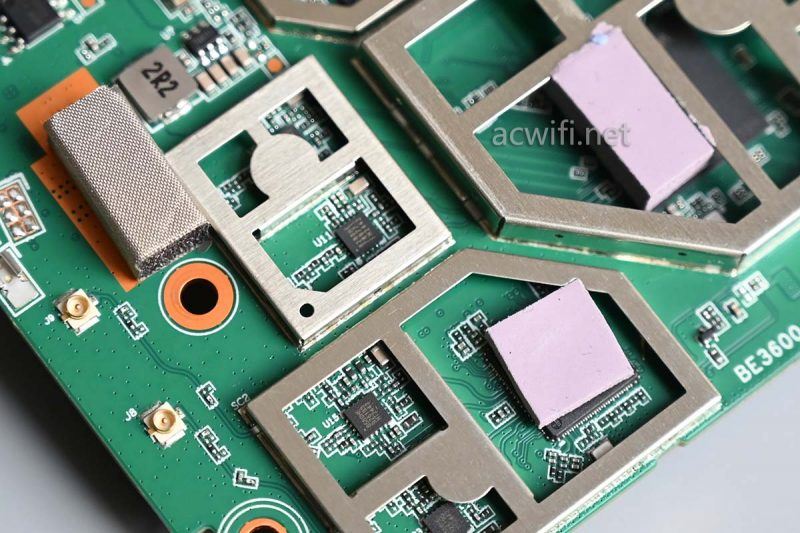

CPU的一半和無線芯片放了導熱硅脂墊片，主板邊上還有一條導電泡棉：

拿走導熱硅脂墊片后：

主板不算大（10.6x8cm），幾乎一眼可以看全所有芯片了：

先看CPU吧。

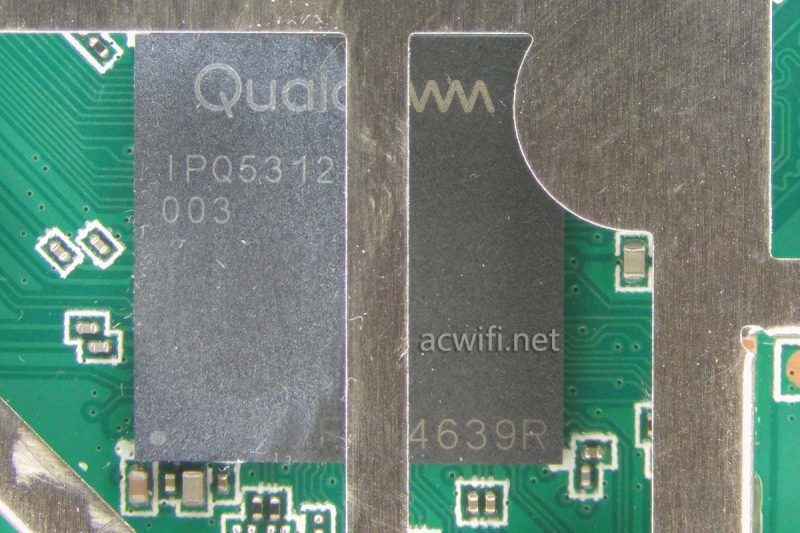

GL-BE3600的CPU型號是這顆高通的IPQ5312，四核A53，頻率1.1GHz，有兩個PCIe3.0 x1，有兩個HSGMII。CPU還集成了2.4G  Wi-Fi  7，支持2x2MIMO，在40MHz頻寬和4096-QAM下最高無線連接速率為688Mbps。

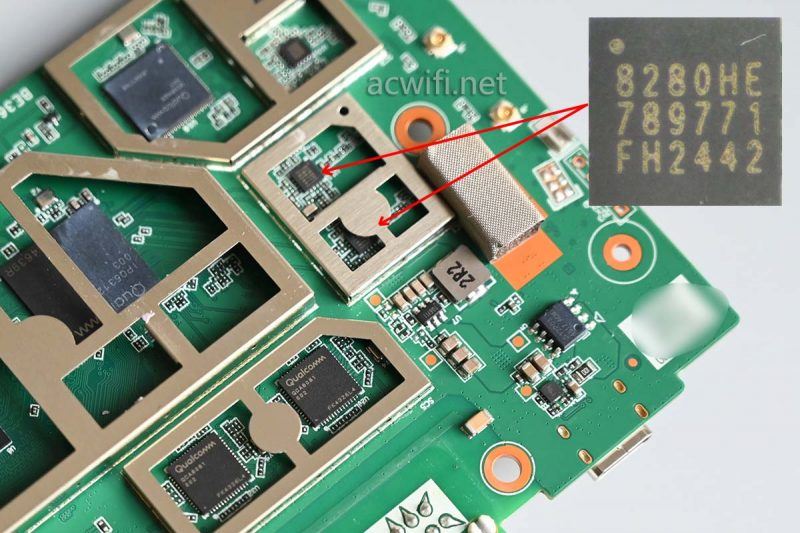

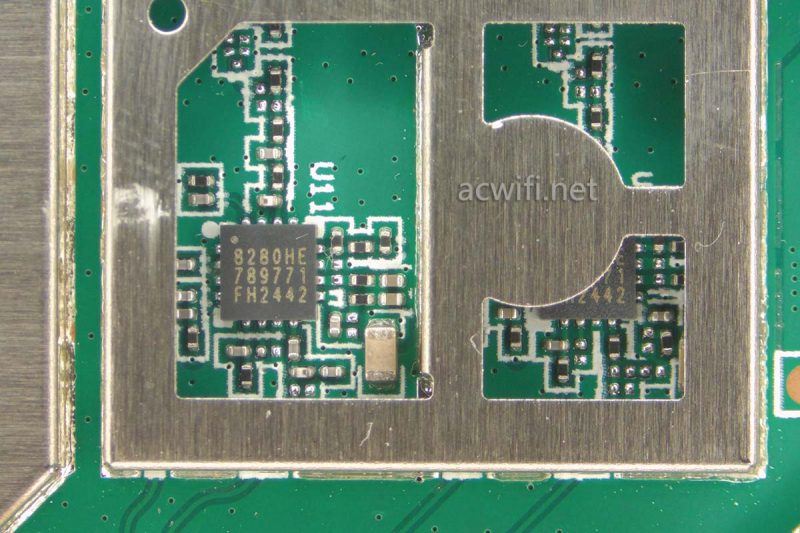

外置了兩顆2.4G FEM芯片，型號是KCT8280HE：

KCT8280HE的規格如下：
Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated RF & DC power detector
Transmit gain: 31.5dB at 5V
Receive gain: 13.5dB at 5V
Noise figure: 1.6dB at 5V
Output power:
+21.5dBm @ -43dB DEVM, EHT40/MCS13, 5V
+22.5dBm @ -40dB DEVM, HE40/MCS11, 5V
+24.0dBm @ -35dB DEVM, VHT40/MCS9, 5V
+25.0dBm @ -30dB DEVM, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: LGA-16L, 3mm x 3mm x 0.76mm (MSL3, 260 oC per JEDEC J-STD-020)
RoHS and REACH compliant

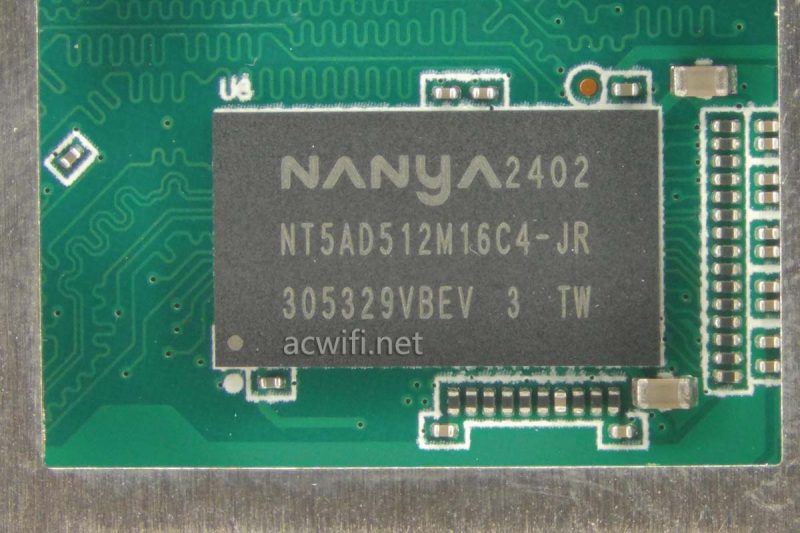

CPU旁邊的內存芯片，型號是南來的NT5AD512M16C4-JR，DDR4-3200，容量1GB：

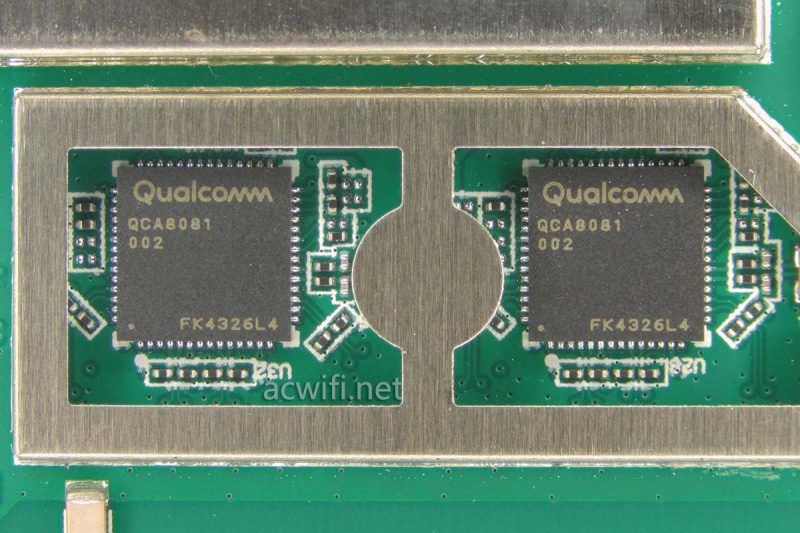

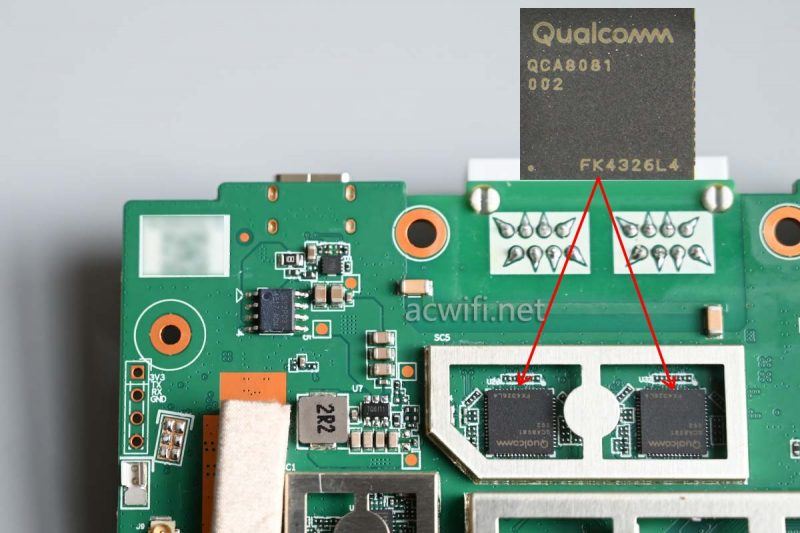

CPU上方的兩顆2.5G PHY芯片，也是高通的，型號是QCA8081：

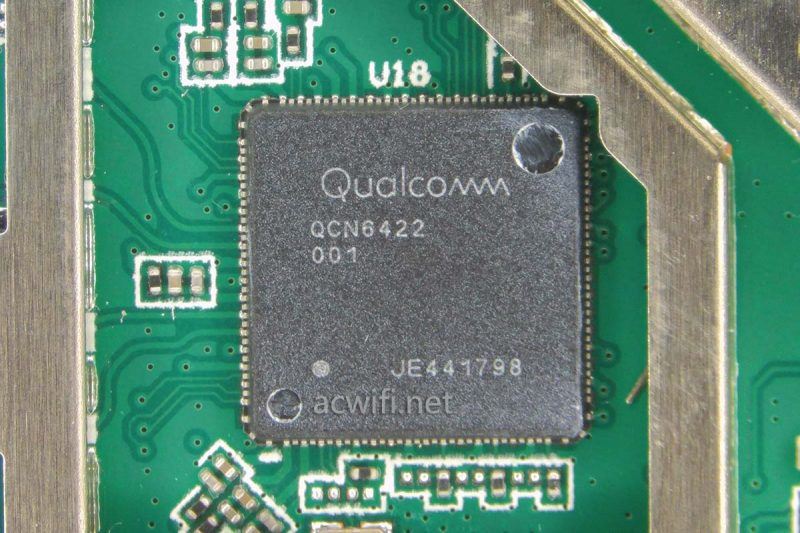

然后來看5G無線芯片，型號是高通的QCN6422，這個型號是我第一次見。之前在小米BE3600拆機里見過一顆QCN6402，這兩者的差別是在于6GHz頻段上，即QCN6402只支持5G頻段，而QCN6422可以硬件支持5G或6G 320MHz。由于在國內銷售，所以射頻電路只做了5G頻段的支持。

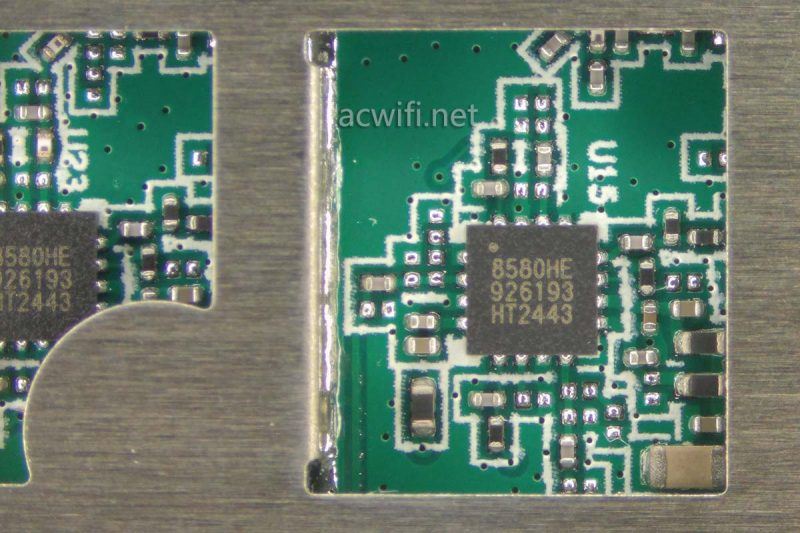

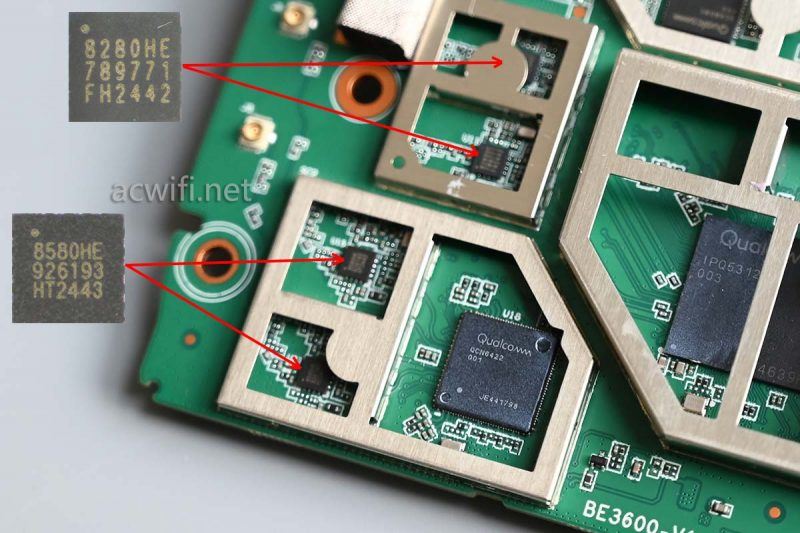

5G外置了兩顆 FEM芯片，型號是KCT8580HE：

KCT8580HE的規格如下：
Integrated 802.11be 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated RF & DC power detector
Transmit gain: 30.0dB at 5V
Receive gain: 16.5dB at 5V
Noise figure: 1.7dB at 5V
Output power:

+19.5dBm @ -43dB DEVM, EHT160/MCS13, 5V
+22.5dBm @ -40dB DEVM, HE160/MCS11, 5V
+24.5dBm @ -35dB DEVM, VHT80/MCS9, 5V
+25.5dBm @ -30dB DEVM, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: QFN-16L 3mm x 3mm x 0.75mm (MSL3, 260oC per JEDEC J-STD-020)
RoHS and REACH Compliant

至此，這臺GL-BE3600拆機完成。

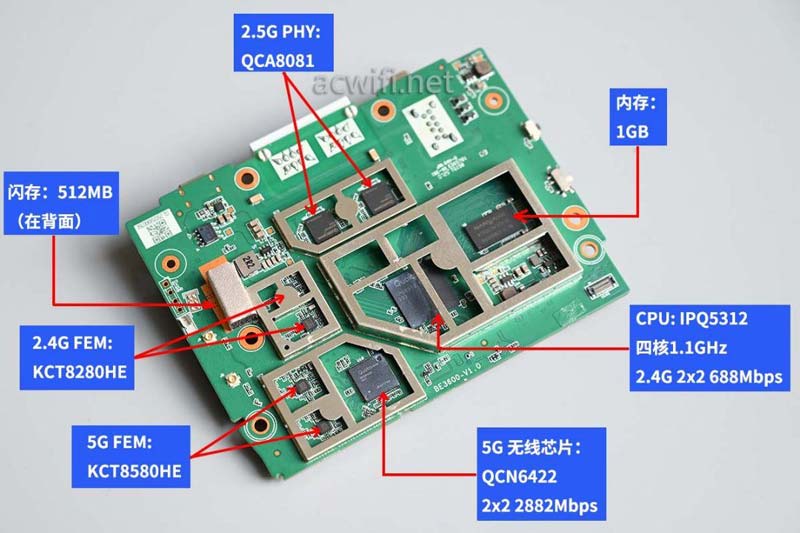

GL-BE3600的所有芯片型號匯總圖如下：

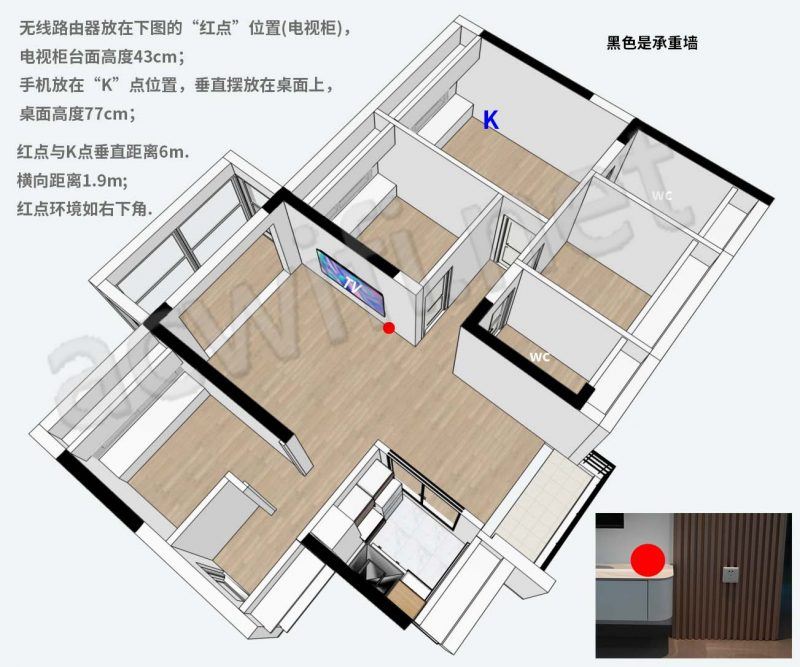

用4臺手機簡單測一下在快測點K點位置的速度看看。位置如下：

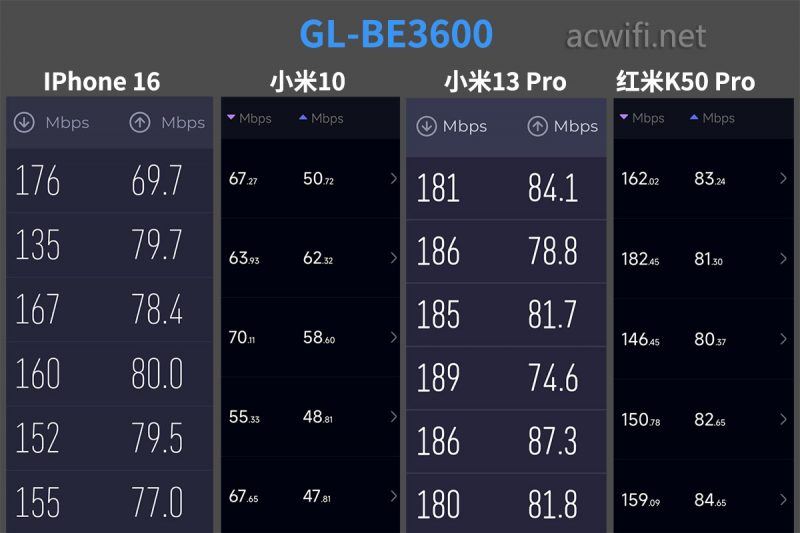

只測5G，GL-BE3600的5G 信道設為44，聯通寬帶撥號上網模式。結果如下：

對于2x2MIMO的無線路由器來說，速度一般。

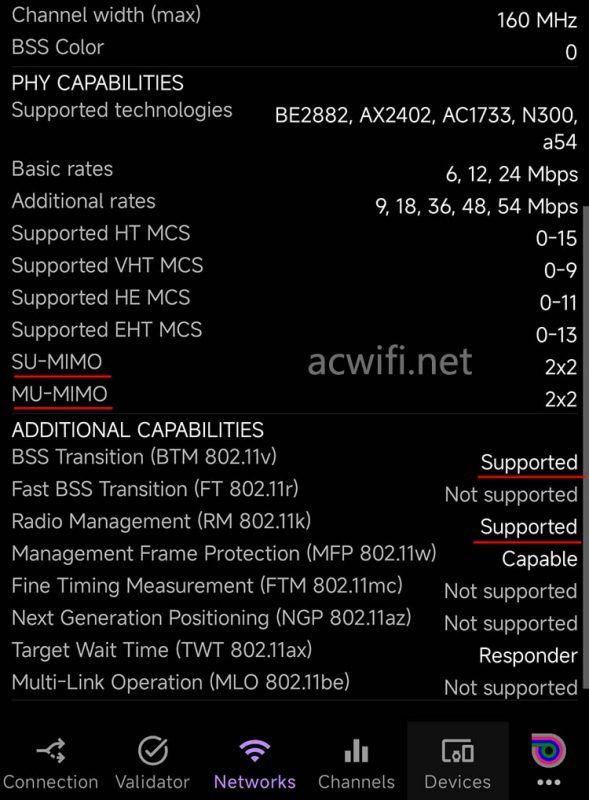

默認支持802.11k和802.11v，默認支持MU-MIMO，所以也就支持波束成形：

二、小包轉發率測試

使用PacketMaster工具測試GL-BE3600的小包轉發性能。

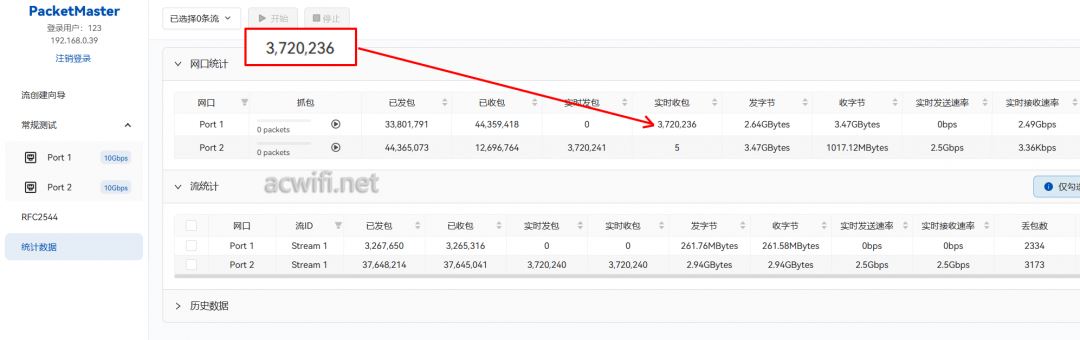

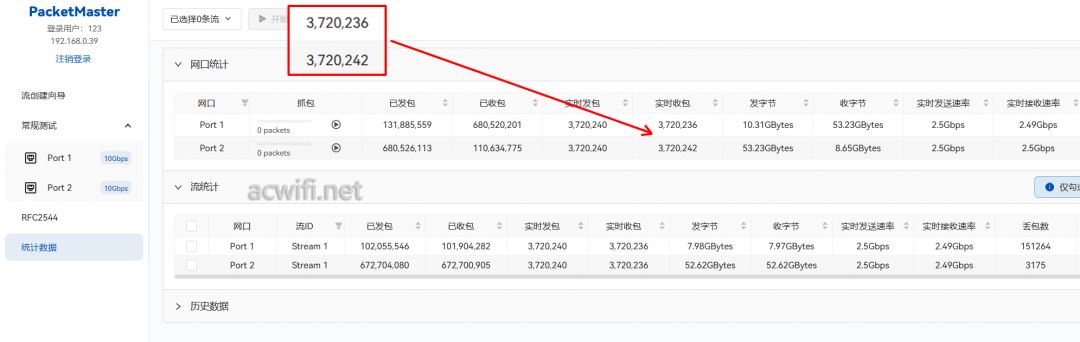

實測64字節的包轉率為3.72Mpps，等于跑滿了2.5G。

接著測試雙向同時轉發64字節小包的性能，實測雙向也能跑滿：

三 、USB3.0讀寫速度測試

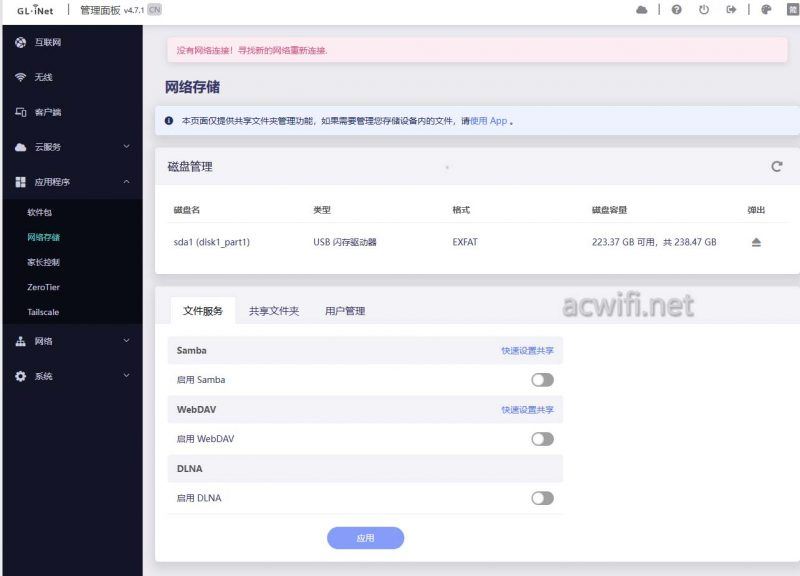

GL-BE3600的USB文件共享服務有三種：Samba、WebDAV、DLNA：

使用兩個不同的U盤（大文件讀寫速度均超300MB/s），分別對應exFAT和NTFS格式。啟用Samba共享，在win11系統下拖動單一大文件進行測試，截最末段的速度為參考值。

實測U盤用ExFAT格式，GL-BE3600的USB3.0讀取速度為199MB/s、寫入速度為145MB/s；

U盤用NTFF格式，GL-BE3600的USB3.0讀取速度為74MB/s、寫入速度為55MB/s。如下圖所示：

通常來說，在Linux系統中，exFAT通常比NTFS更高效，尤其是在頻繁讀寫和大文件處理的場景下。

對于1.1G頻率的CPU來說，這速度還不錯。比在一年前測的一款用IPQ5322 四核 1.5GHz的USB3.0要快。

四、USB上網模式

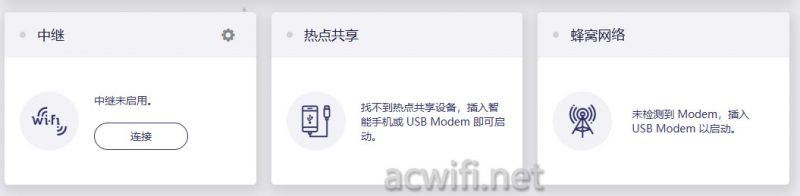

除了常規的以太網和中繼的上網方式外，還可以通過USB3.0接口實現熱點共享和蜂窩網絡上網。

熱點共享上網就是：使用USB 數據線連接手機和路由器，將手機熱點共享給路由器；

蜂窩網絡上網就是：USB連接隨身Wi-Fi 。

客服給出的已經測試過能支持的有如下瑾：

• 華為：E8372h-155、E5576-855、8372h-150a、E3372-607，K5161h，E3372-920
• 中興：F50、MF833U、MF79U、MF932、MF79U、MF833U1

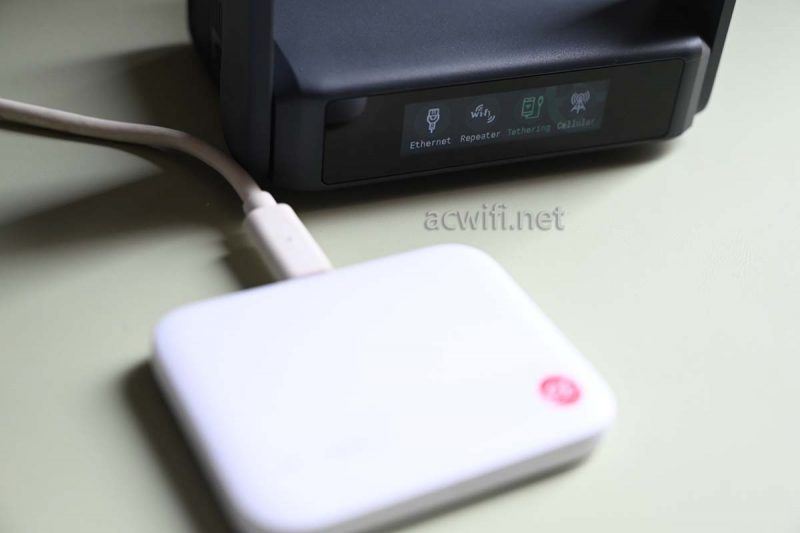

我正好有中興F50（5G 隨身Wi-Fi ），只是它最后不是以“蜂窩網絡”的模式接入，而是以熱點共享的模式：

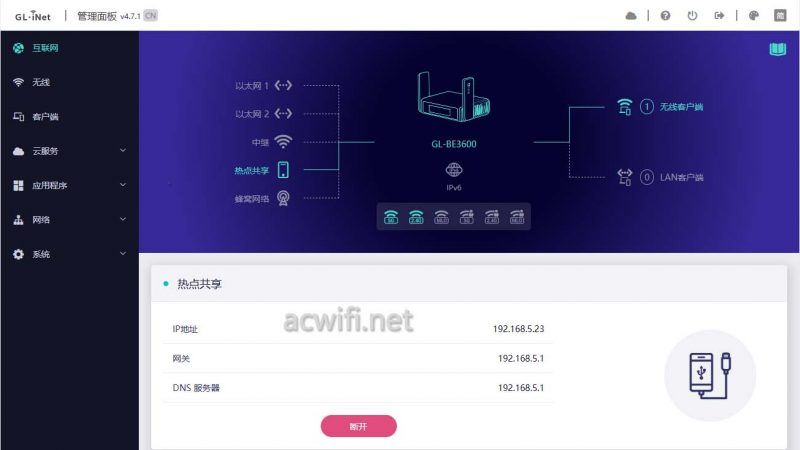

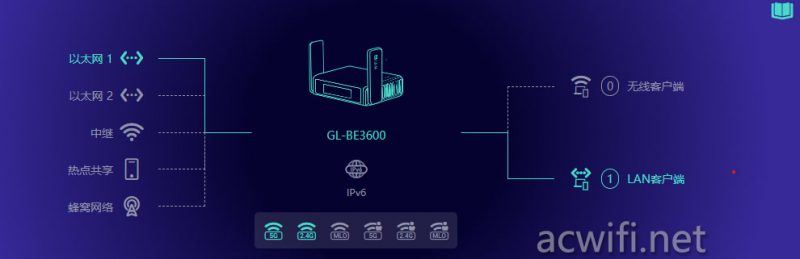

如下圖所示，插入F50后能獲取到IP地址，能上網了，模式是熱點共享：

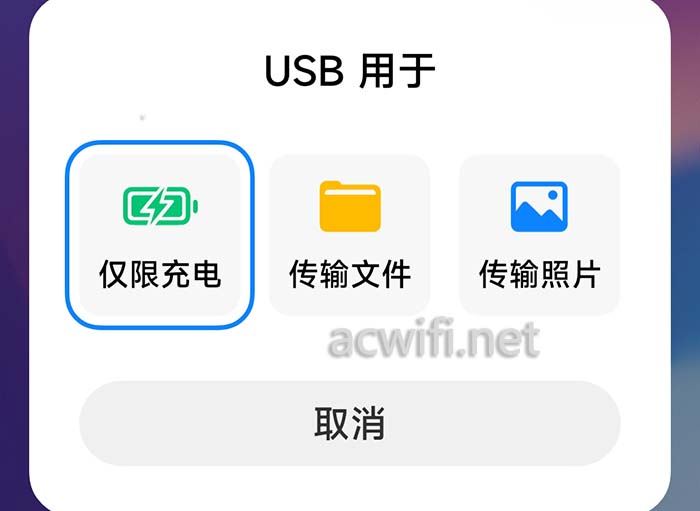

也可以把手機當做“USB Modem”的角色，GL-BE3600的USB口連接手機的U口之后，會彈窗提示，選擇“僅限充電”。

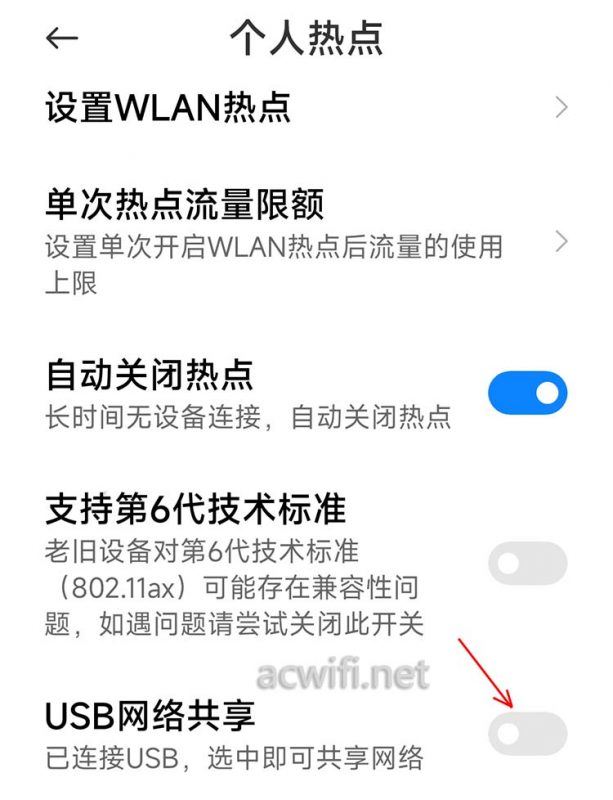

然后到個人熱點設置里，選上“USB網絡共享”即可。

無線中繼手機的熱點Wi-Fi 也可以，只是，一來手機開熱點Wi-Fi ，耗電快發熱大，二來是無線中繼折損網速。

五、5G無線極速與MLO實測

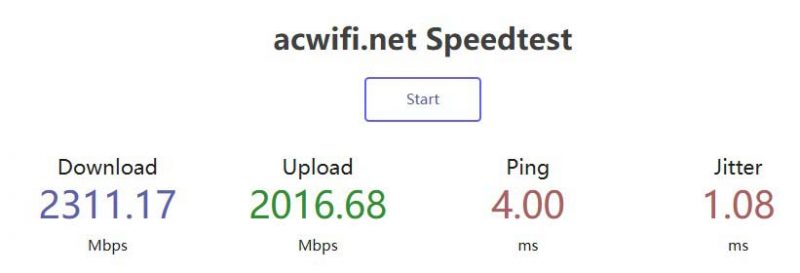

WI-FI 7 支持4096-QAM，讓2x2MIMO的無線終端達到2882Mbps的無線連接速率，在這個速率下，很容量就能測出接近2.5G網口的上限。比如用WCN7851無線網卡連接這臺GL-BE3600的5G Wi-Fi ，測速結果如下：

MLO方面，我想不到呀，它可以把“死都不要雙頻合一”和MLO可以共存，也就是MLO設置一個獨立的SSID存在，不必強制多頻合一。

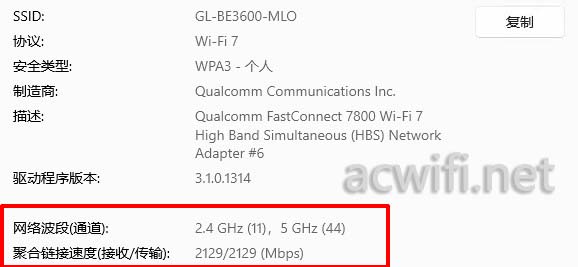

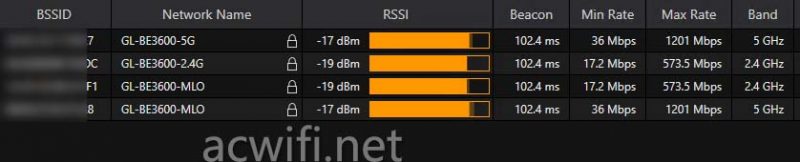

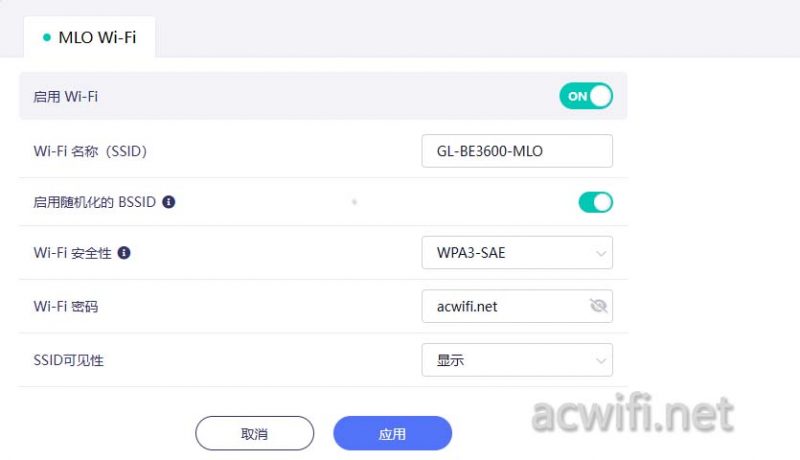

如下圖，我設置MLO的SSID為“GL-BE3600-MLO”，然后查到一共有四個SSID：（MLO必須把各頻段設置相同SSID）

我之前就說過，這才是正確的方式。當然你也可以把MLO的無線名稱設置成跟5G的一樣，保護2.4G的獨立性，支持MLO的就連MLO，不支持的就單獨連普通的5G。（自動）

由于2.5G口滿足不了2.4G+5G （40MHz+160MHz）的速度，所以我把5G的頻段設置為了80MHz，只要速度超過1400Mbps，就算是MLO有效。測試的無線網卡還是WCN7851。

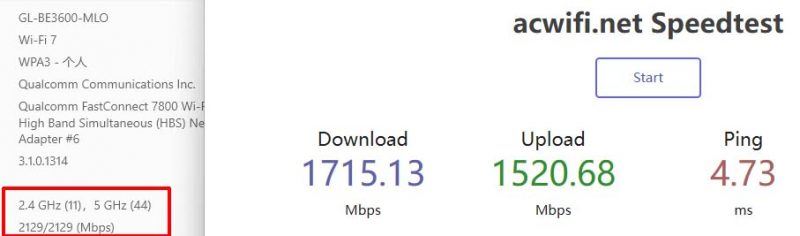

從下圖可見，無線網卡已經同時連接了2.4G和5G，聚合后的無線速率是2129Mbps：

實測就1700多Mbps，MLO是有效果的，

六、50個智能插座測試

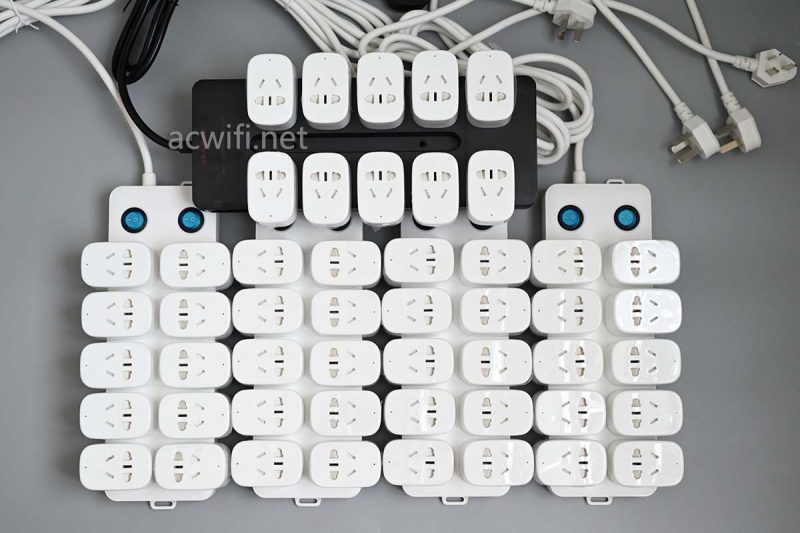

使用50個2.4G Wi-Fi 智能插座，同時通電連接這臺GL-BE3600，看能不能短時間內全連接上，且能同時開/關操作插座。

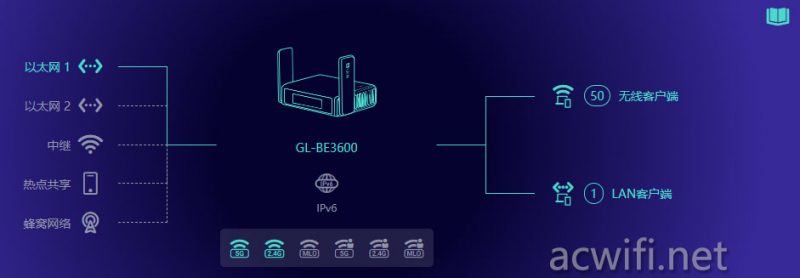

實測，可以在半分鐘左右同時連接上了這50個智能插座：（顯示無線客戶端50）

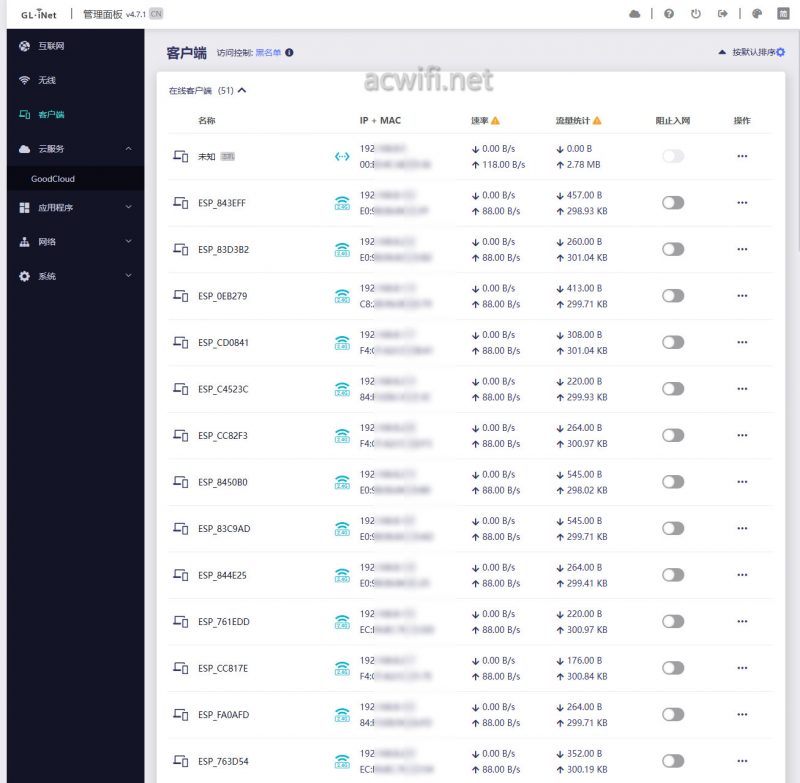

設備連接列表：

同時控制開或關都很絲滑，不會漏掉。

七、APP功能

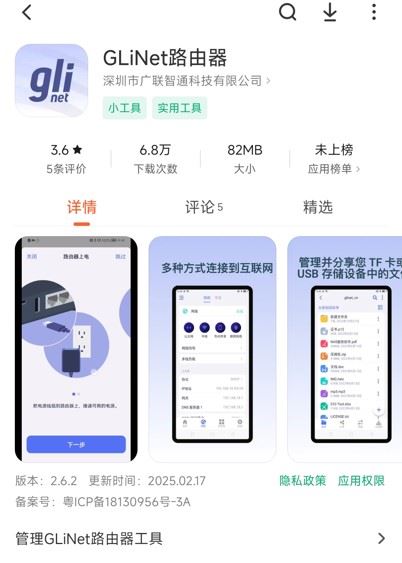

在應用市場搜索glinet就可以下載：

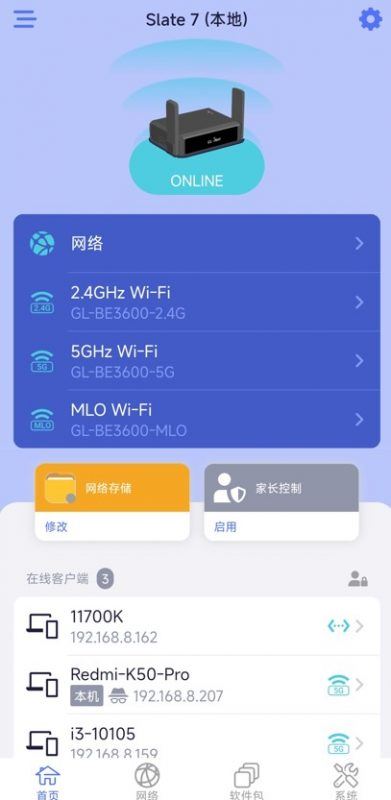

APP首頁：

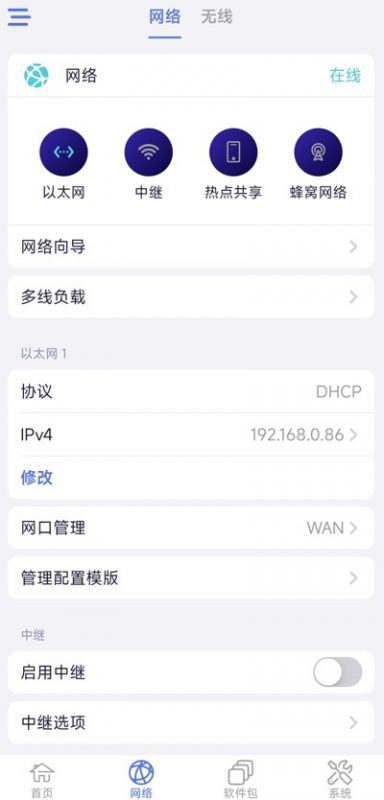

網絡頁：

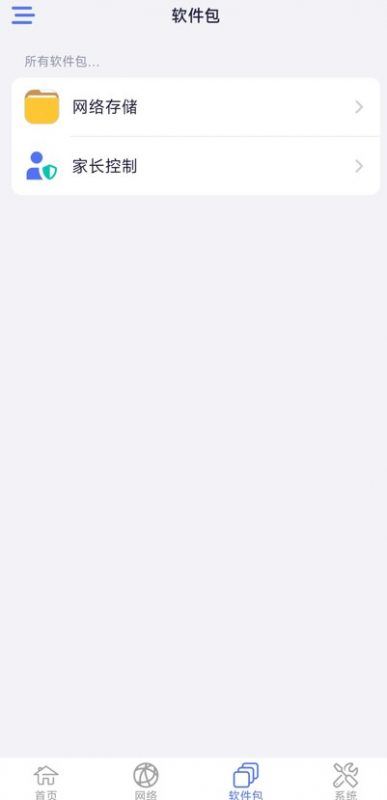

軟件包頁面：(可以安裝更多的插件，實現更多的功能。)

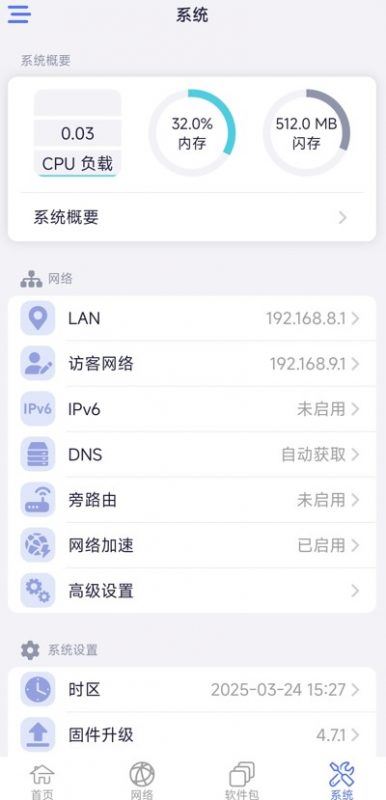

系統頁：

八、總結

GL-BE3600有多種聯網模式，且支持負載均衡和故障轉移；擁有1G內存和512MB內存， 有利于安裝運行多種插件；一個觸摸屏可以直接進行簡單的操作和狀態查看；非常小巧的機身，還內置溫控支持啟停的散熱風扇，不用擔心過熱。如果能便宜點，更好！

根據自身需求選擇吧！
