聯果8口萬兆三層全光交換機LG-SWTGW3C8F拆機測評

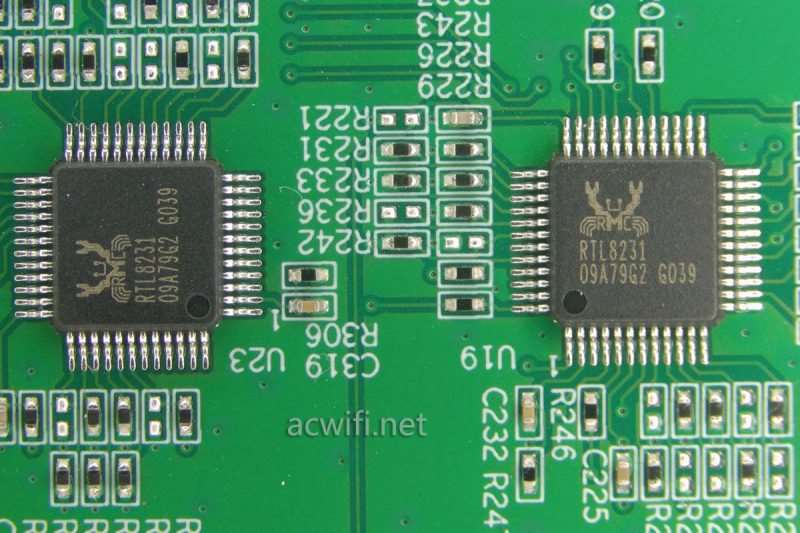

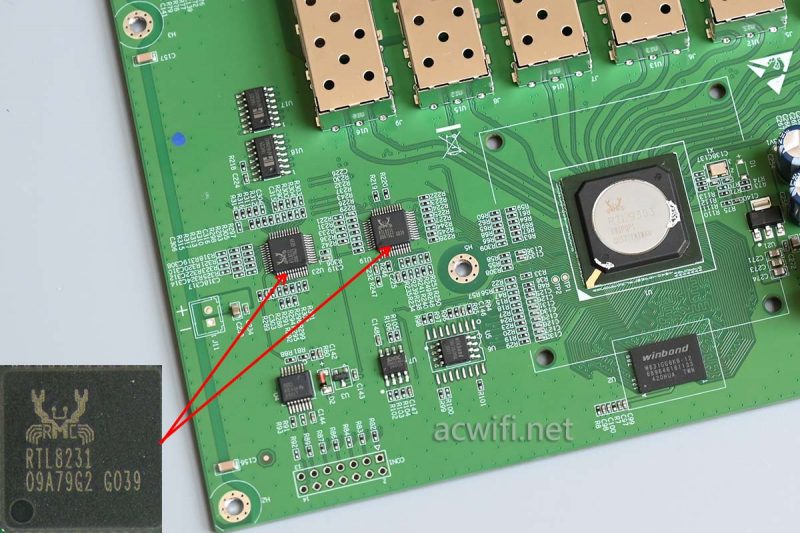

我要評論這里有兩顆 RTL8231，LED驅動控制IC，負責網口的狀態顯示。

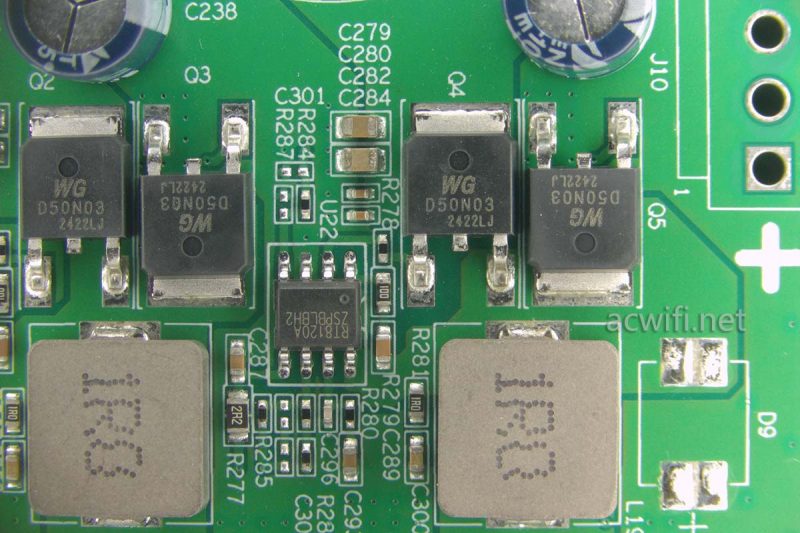

DC-DC電路：

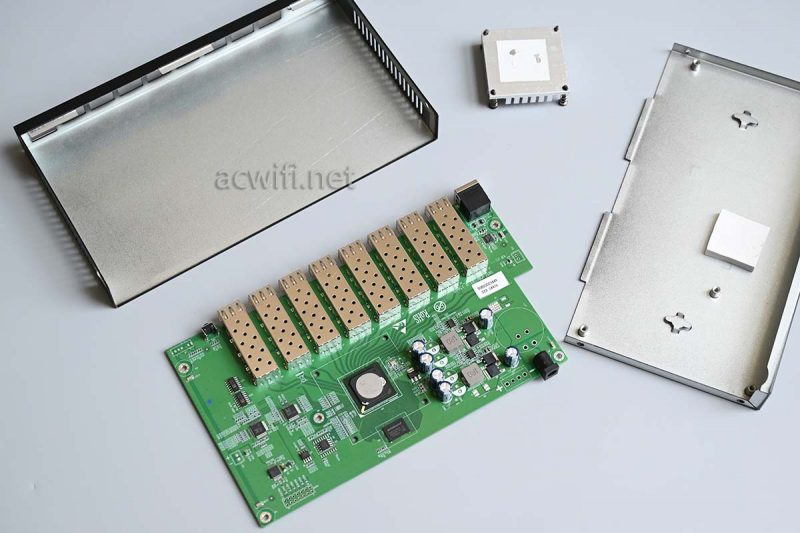

拆完了。
LG-SWTGW3C8F交換機的主芯片匯總：

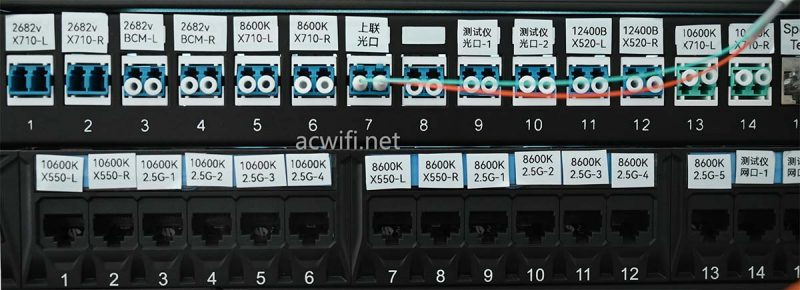

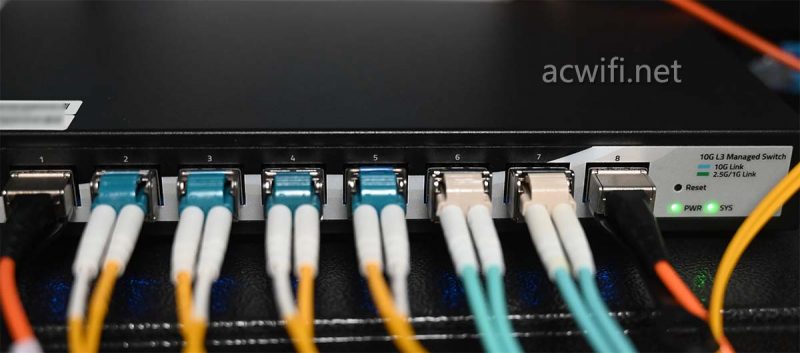

簡單用3臺電腦測一下這臺交換機的8個10G 光口的背板帶寬，接了4個單模和4個多模：

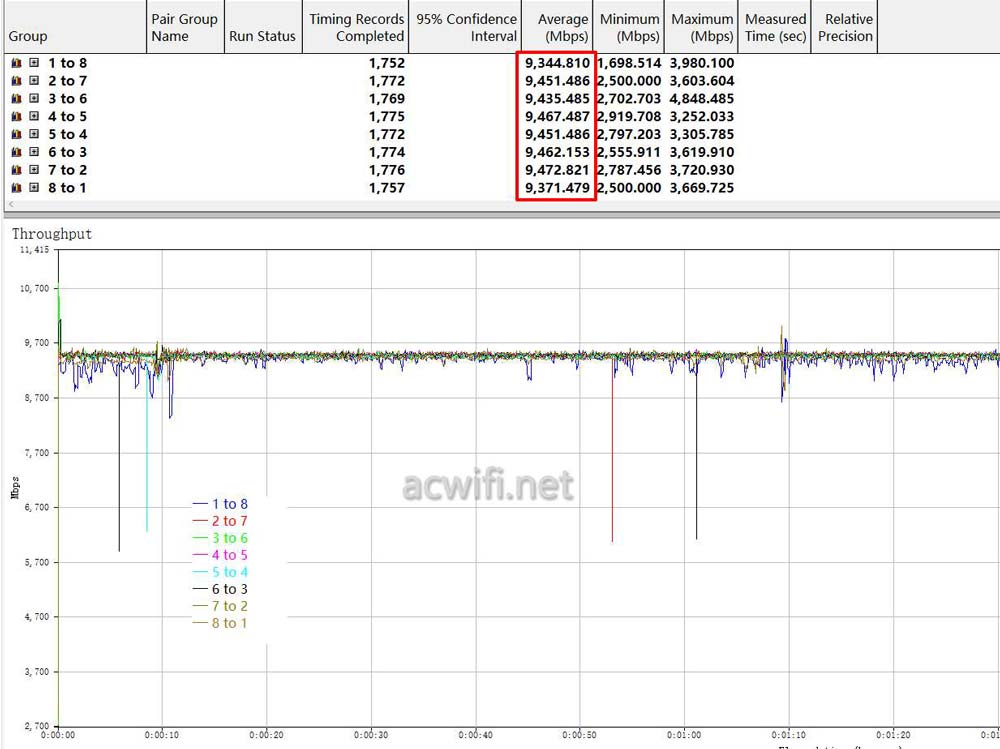

用ixchariot工具測試每個口的雙向傳輸速度，實測結果顯示，每個方向都超過了9.4Gbps左右，即每個口都跑滿了10G，那么八個口雙向總和就是160G（背板帶寬）。

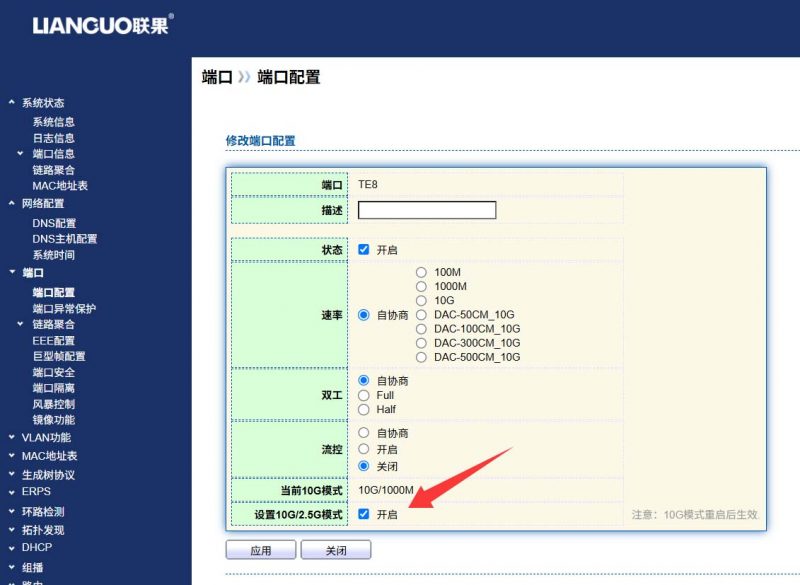

把端口速率切換為10G/2.5G模式并重啟生效，就能識別諾基亞G-010S-A和阿爾卡特 G-010S-P貓棒。

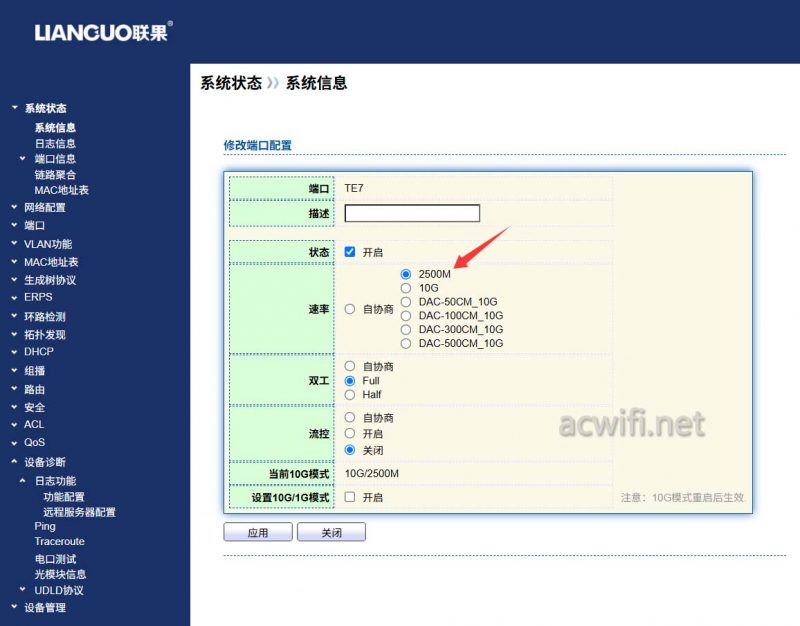

華為的MA5671A貓棒，需要再把端口速率由自協商設置為固定的2500M，才能識別它：（前面兩款貓棒不需要這樣操作）
系統主界面：

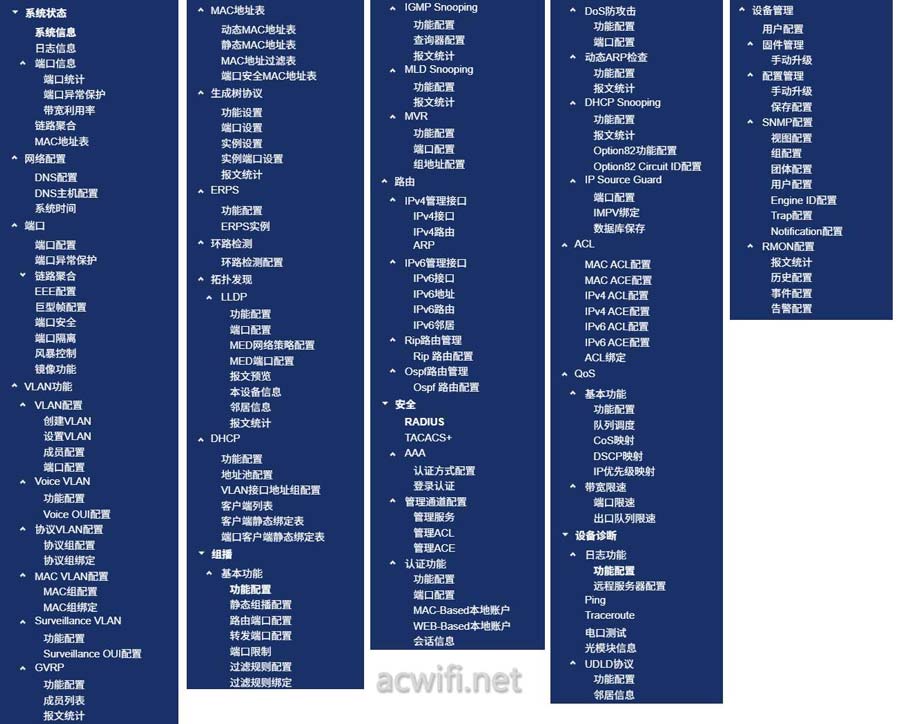

所有功能菜單集合：
470多元的價格就能買到三層的8口萬兆全光交換機，性價比不錯。如果SFP+電路背面也有導熱硅脂墊片就更好了。
