網速與覆蓋并存! TPLINK S30路由器套裝(1母3子)拆機測評

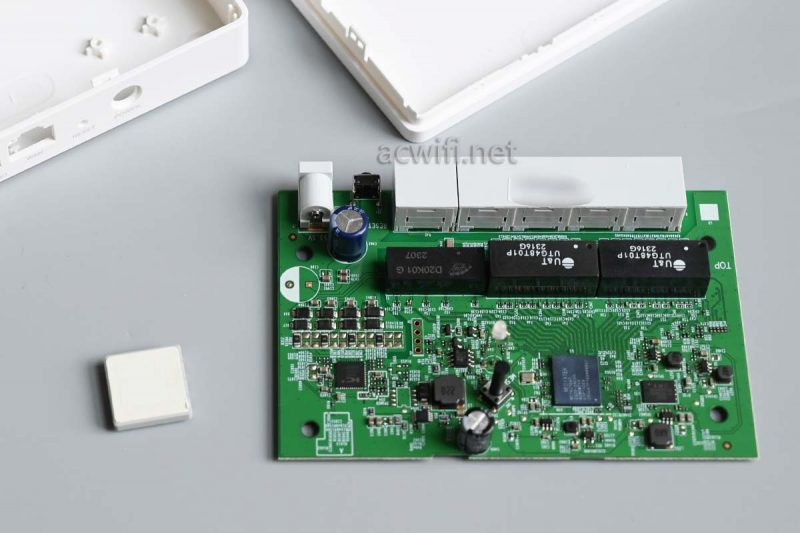

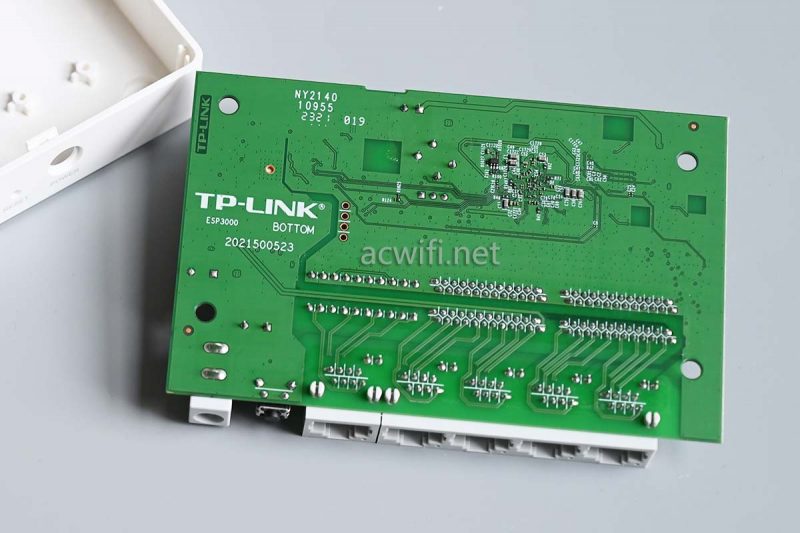

我要評論取出主板并翻轉背面：
回到主板正面：
取下CPU上的碳硅陶瓷散熱片：

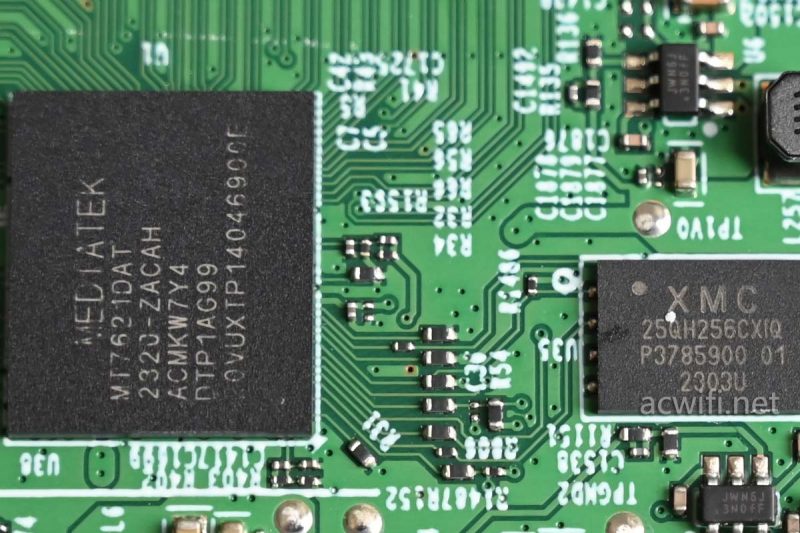

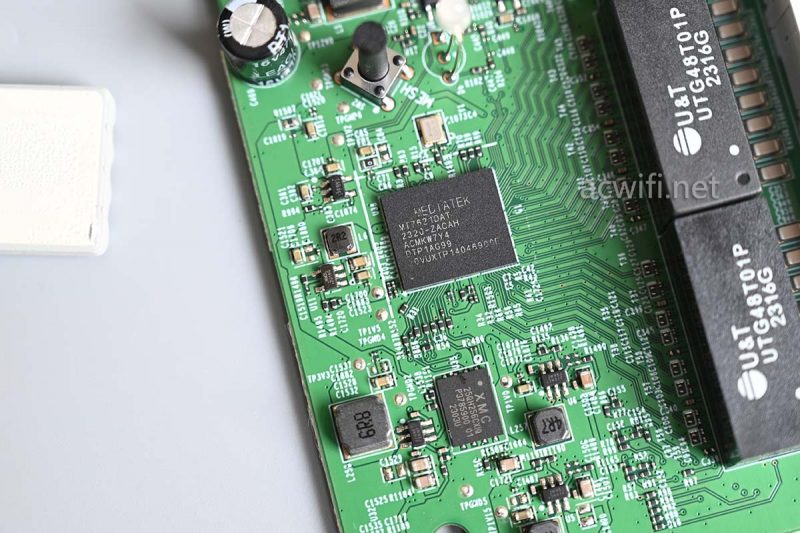

S30套裝主機R405GP-AC的CPU型號是MT7621DAT，雙核880MHz，集成了128MB內存，旁邊的閃存芯片XM25QH256CXIQ，容量32MB：

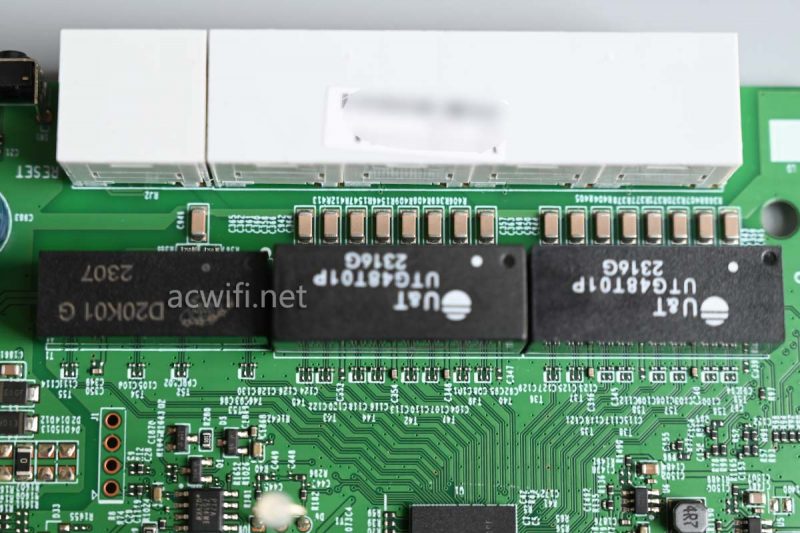

CPU還集成了五口千兆，所以網口全連去了CPU：

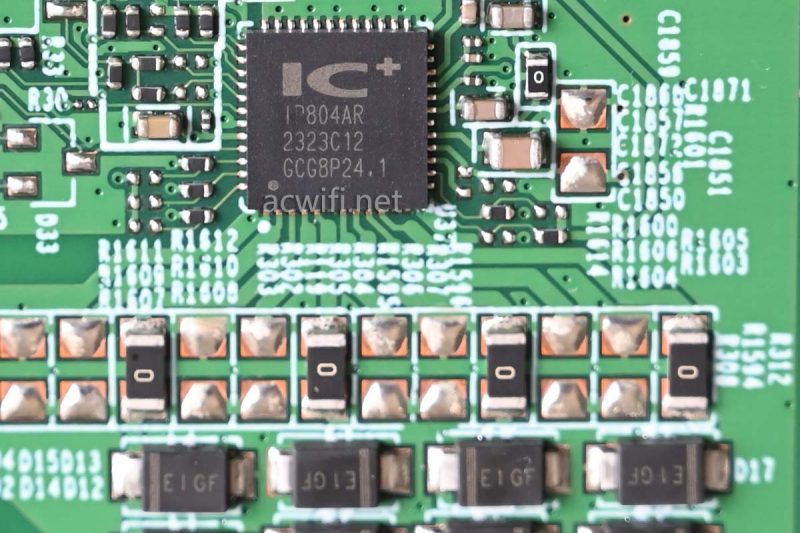

PSE IC芯片是IP804AR，負責PoE供電。
芯片不多，就不做匯總圖啦：
接著拆子路由。三臺子路由是一樣的，隨機抽一臺出來拆。
采用無痕膠粘貼安裝的方式，這種粘貼的方式，我最早見于華為H6產品。

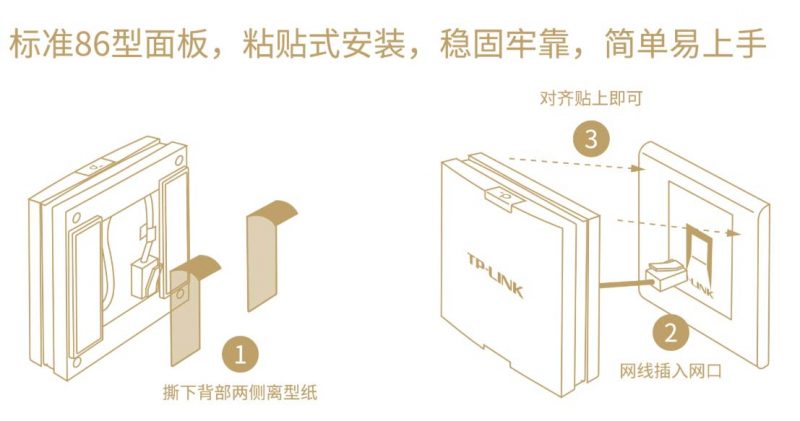

安裝示意圖：

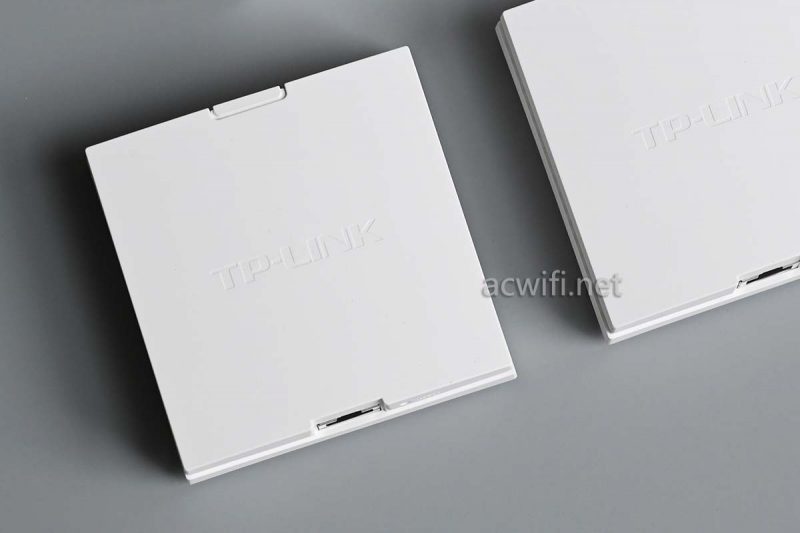

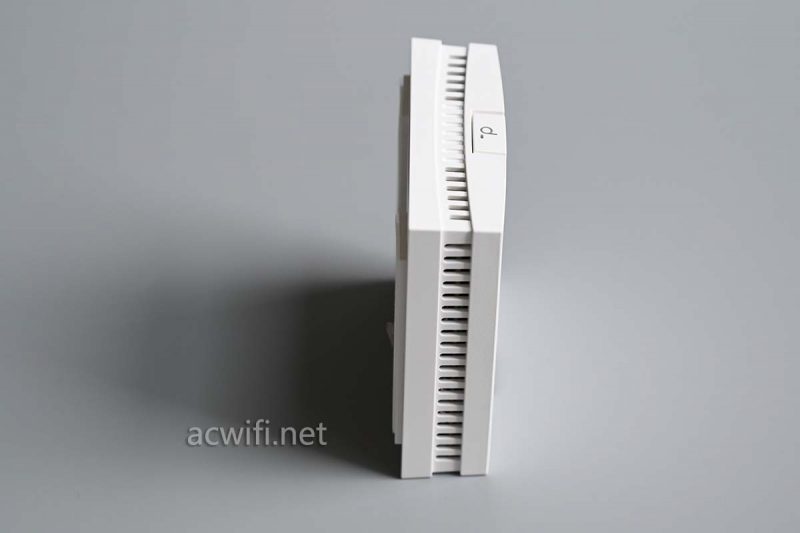

子路由器XDR3000S的厚度會比86面板AP要?。?/p>
也沒有可拆式的面板蓋，沒有FAT/FIT模式切換鍵，輸出口旁邊有個RESET鍵。
雖然它沒有胖/瘦模式切換鍵，但也不影響它可以支持FIT模式，后面再詳細說說。

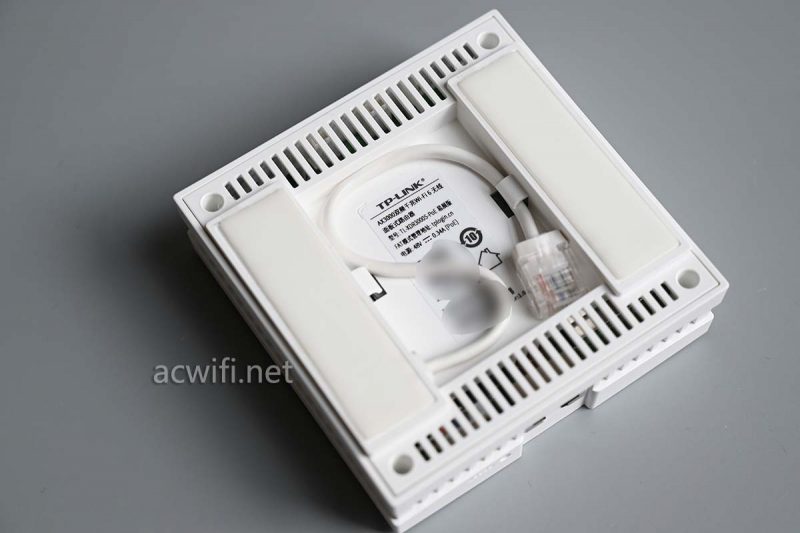

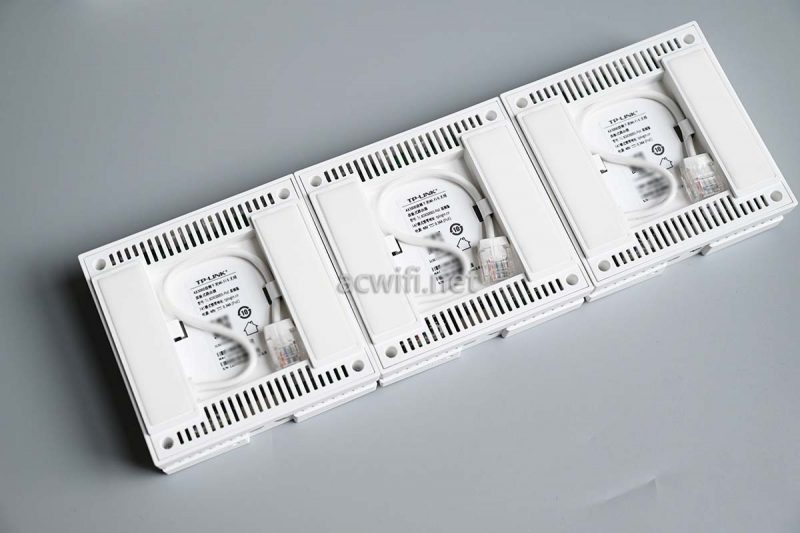

除了四周有散熱孔，背面也有兩排散熱孔：

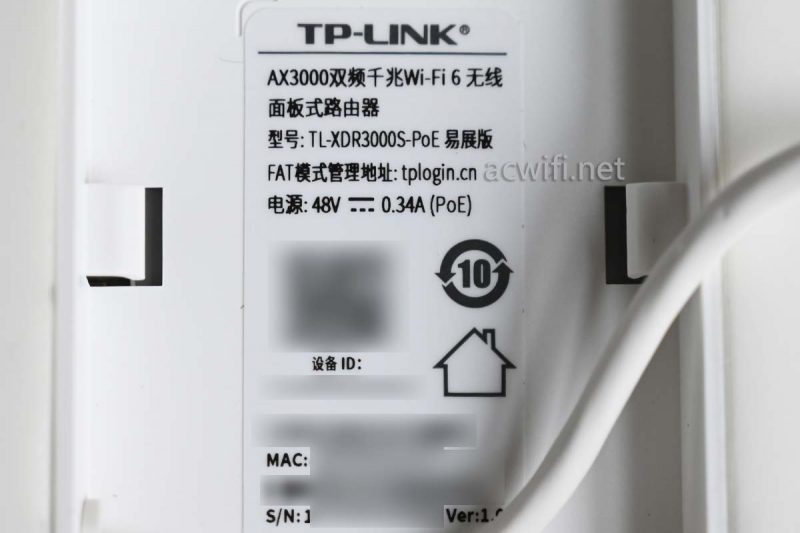

標簽內容：型號TL-XDR3000S-PoE 易展版：

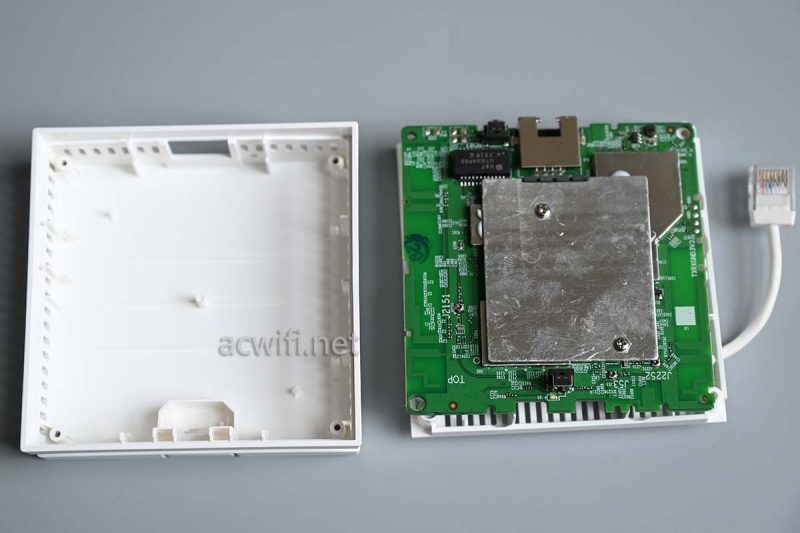

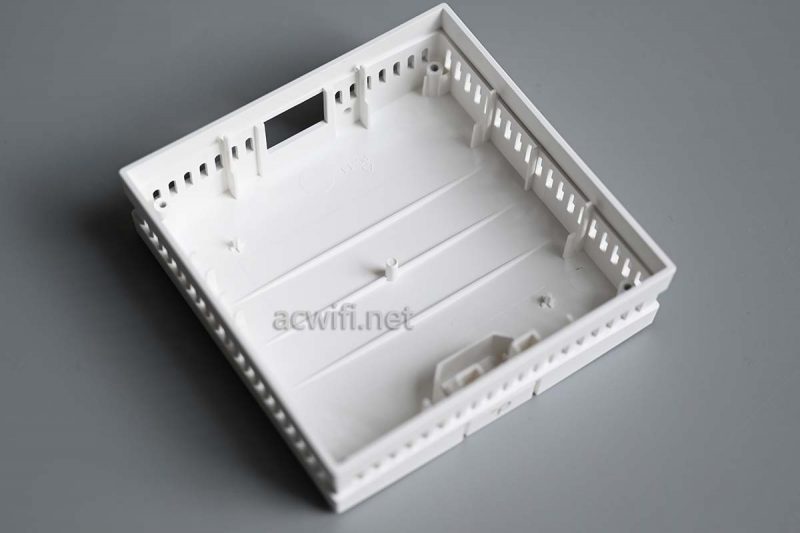

拆開外殼：
